Toyota Tundra. Manual - part 2747

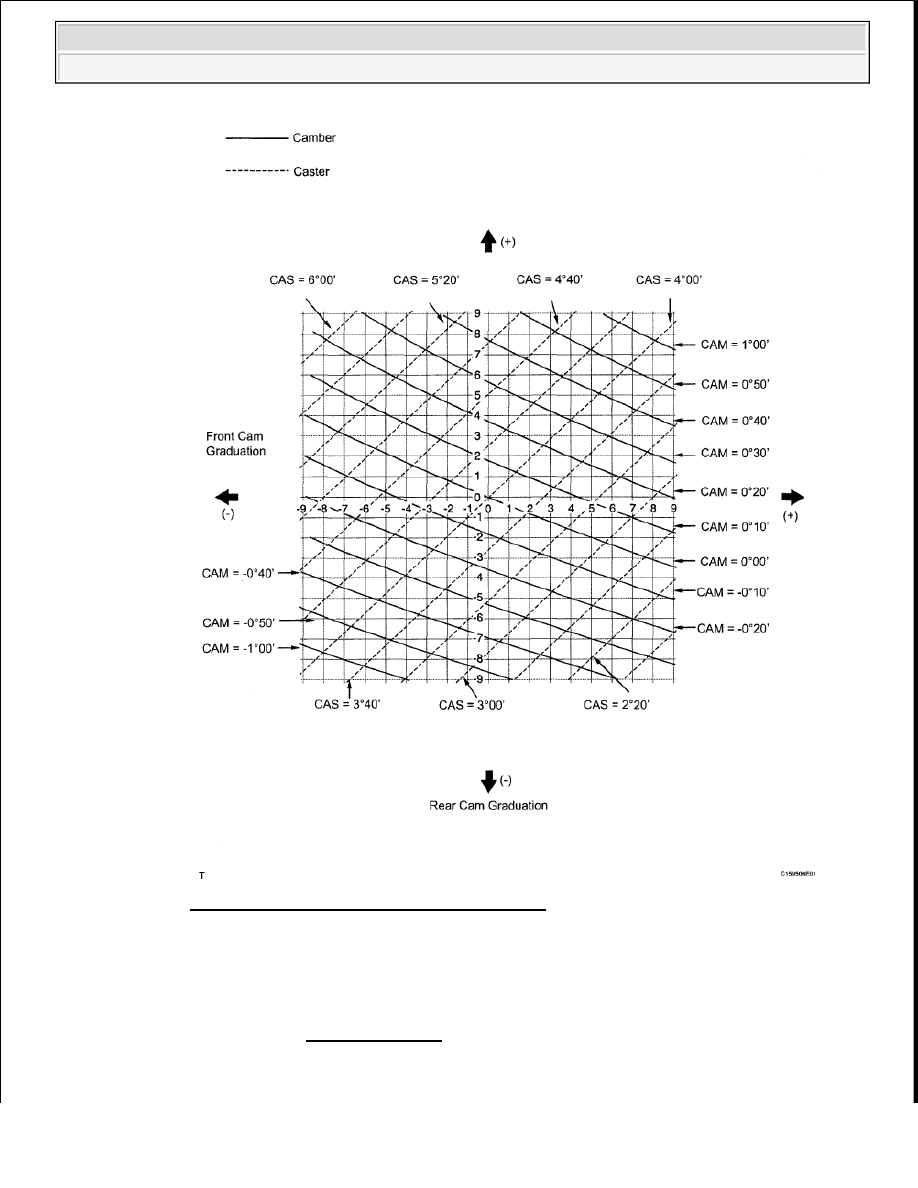

Fig. 9: Camber And Caster Adjustment Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

10. PERFORM YAW RATE AND DECELERATION SENSOR ZERO POINT CALIBRATION

a. Perform the yaw rate and deceleration sensor zero point calibration (see CALIBRATION ).

11. CHECK STEERING ANGLE SENSOR ZERO POINT CALIBRATION

a. Check the steering angle sensor zero point calibration (see DTC C1290/66: STEERING ANGLE

SENSOR ZERO POINT MALFUNCTION ).

FRONT SHOCK ABSORBER

COMPONENTS

memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

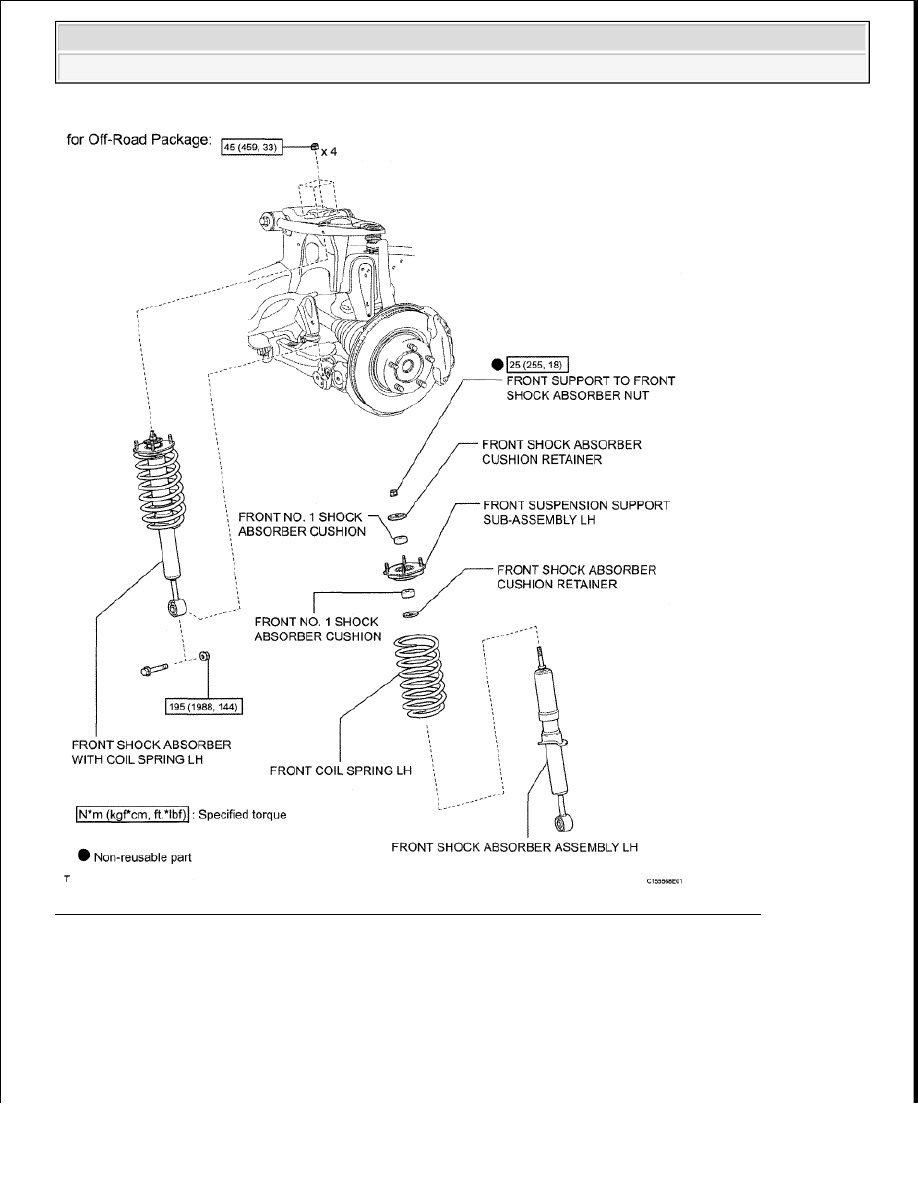

Fig. 10: Identifying Front Shock Absorber Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

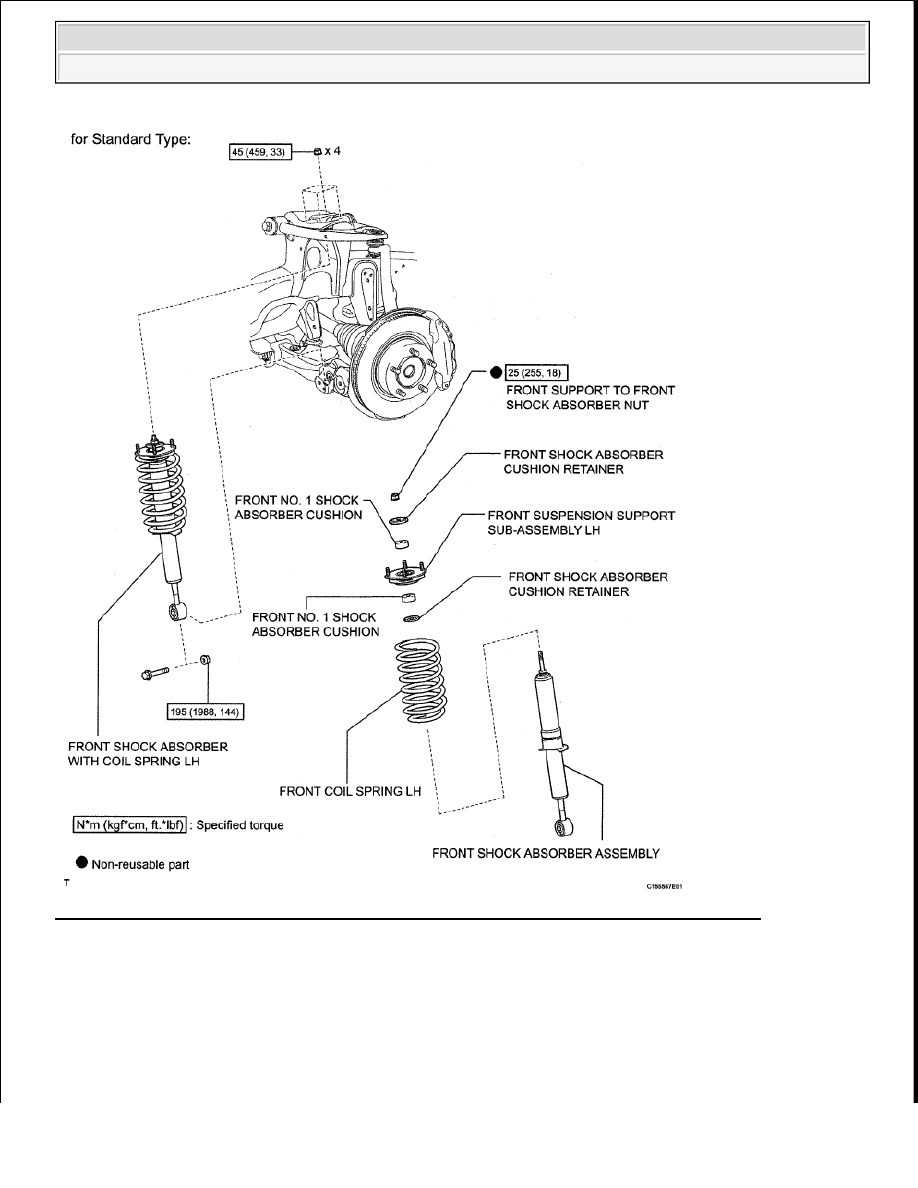

Fig. 11: Identifying Front Shock Absorber Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra
