Standard steering axis inclination (unloaded vehicle):

for CrewMax of standard deck

STEERING AXIS INCLINATION SPECIFICATION

USK57L-CHTSKA P275/65R18 8J (OPT)

30' (0.50°) or less

USK57L-CHTSGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

12°41' +/-45' (12.69° +/-0.75°)

30' (0.50°) or less

Vehicle Model

Tire Size

Steering Axis Inclination

UCK51L-PSASKA

P255/70R18 8J(STD)
P255/70R18 8J(STD)

P255/70R18 8J (

(1)

)

P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

13°00' +/-45' (13.00° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

13°01' +/-45' (13.02° +/-0.75°)

30' (0.50°) or less

UCK51L-PSALKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

12°59' +/-45' (12.98° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

13°01' +/-45' (13.01° +/-0.75°)

30' (0.50°) or less

UCK56L-PSASKA

P255/70R18 8J(STD)
P255/70R18 8J(STD)

P255/70R18 8J (

(1)

)

P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

12°45' +/-45' (12.75° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

12°46' +/-45' (12.77° +/-0.75°)

30' (0.50°) or less

UCK56L-PSALKA

P275/65R18 8J(STD)

P275/55R20 8J (STD)

12°44' +/-45' (12.74° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

12°46' +/-45' (12.77° +/-0.75°)

30' (0.50°) or less

USK51L-PSTSKA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

13°01' +/-45' (13.01° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

13°02' +/-45' (13.03° +/-0.75°)

30' (0.50°) or less

USK51L-PSTLKA

P275/65R18 8J(STD)

P275/55R20 8J (STD)

13°01' +/-45' (13.01° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

13°02' +/-45' (13.03° +/-0.75°)

30' (0.50°) or less

USK56L-PSTSKA

P255/70R18 8J(STD)
P275/65R18 8J(STD)

P275/55R20 8J (SPORT)

12°44' +/-45' (12.74° +/-0.75°)

30' (0.50°) or less



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































7. ADJUST CAMBER AND CASTER

HINT:

After the camber has been adjusted, inspect the toe-in.

a. Loosen the toe adjusting cam bolt and camber adjusting cam nut.

b. Turn the toe adjusting cam and camber adjusting cam in both directions, and adjust the camber and

caster to the center value.

HINT:

The camber and caster should be as close as possible to the center value.

P275/65R18 8J (OFFROAD)

12°46' +/-45' (12.77° +/-0.75°)

30' (0.50°) or less

USK56L-PSTSGA

P255/70R18 8J(STD)
P275/65R18 8J(STD)

P275/55R20 8J (SPORT)

12°44' +/-45' (12.74° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

12°46' +/-45' (12.77° +/-0.75°)

30' (0.50°) or less

USK56L-PSTLKA

P275/65R18 8J(STD)

P275/55R20 8J (STD)

12°44' +/-45' (12.73° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

12°46' +/-45' (12.76° +/-0.75°)

30' (0.50°) or less

USK56L-PSTLGA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

12°44' +/-45' (12.73° +/-0.75°)

30' (0.50°) or less

P275/65R18 8J (OFFROAD)

12°46' +/-45' (12.76° +/-0.75°)

30' (0.50°) or less

(1)

for 5 leaf spring



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































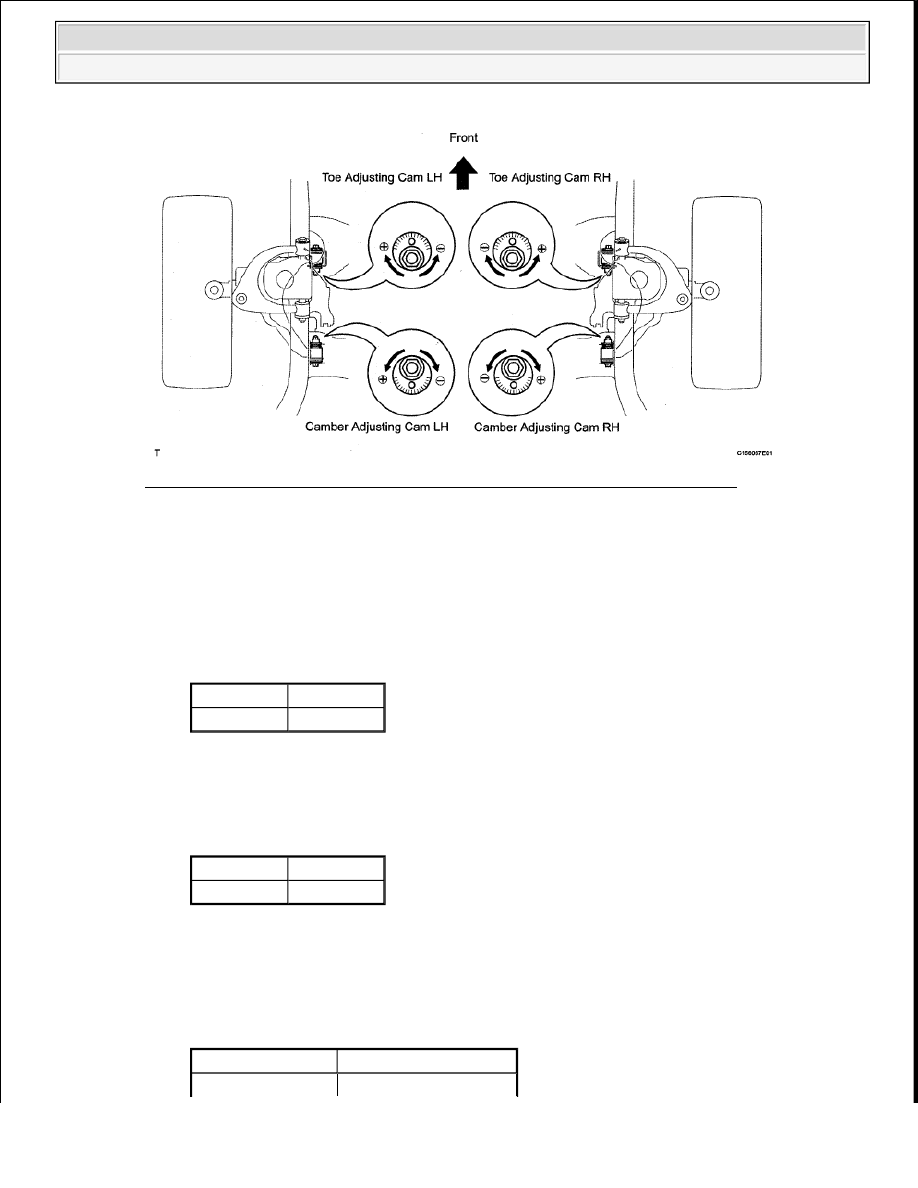

Fig. 7: Identifying Toe Adjusting Cam Bolt And Camber Adjusting Cam Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Read the adjustment chart (example).

1. Find the wheel alignment standard value applicable for the particular model.

2. Mark the selected standard value on the adjustment chart.

Standard value (reference)

CAMBER AND CASTER VALUE CHART

3. Mark the alignment value measured when the vehicle is unloaded on the adjustment chart.

Measured value (reference)

CAMBER AND CASTER VALUE CHART

4. As shown in the chart, read the distance from the marked point to 0, and adjust the front

and/or rear adjusting cams accordingly.

Amount to turn adjusting cams (by gradation)

TOE AND CAMBER ADJUSTING CAM VALUE CHART

Camber

Caster

0°00' (0.00°) 4°00' (4.00°)

Camber

Caster

0°11' (0.18°) 4°38' (4.63°)

Toe adjusting cam Camber adjusting cam



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































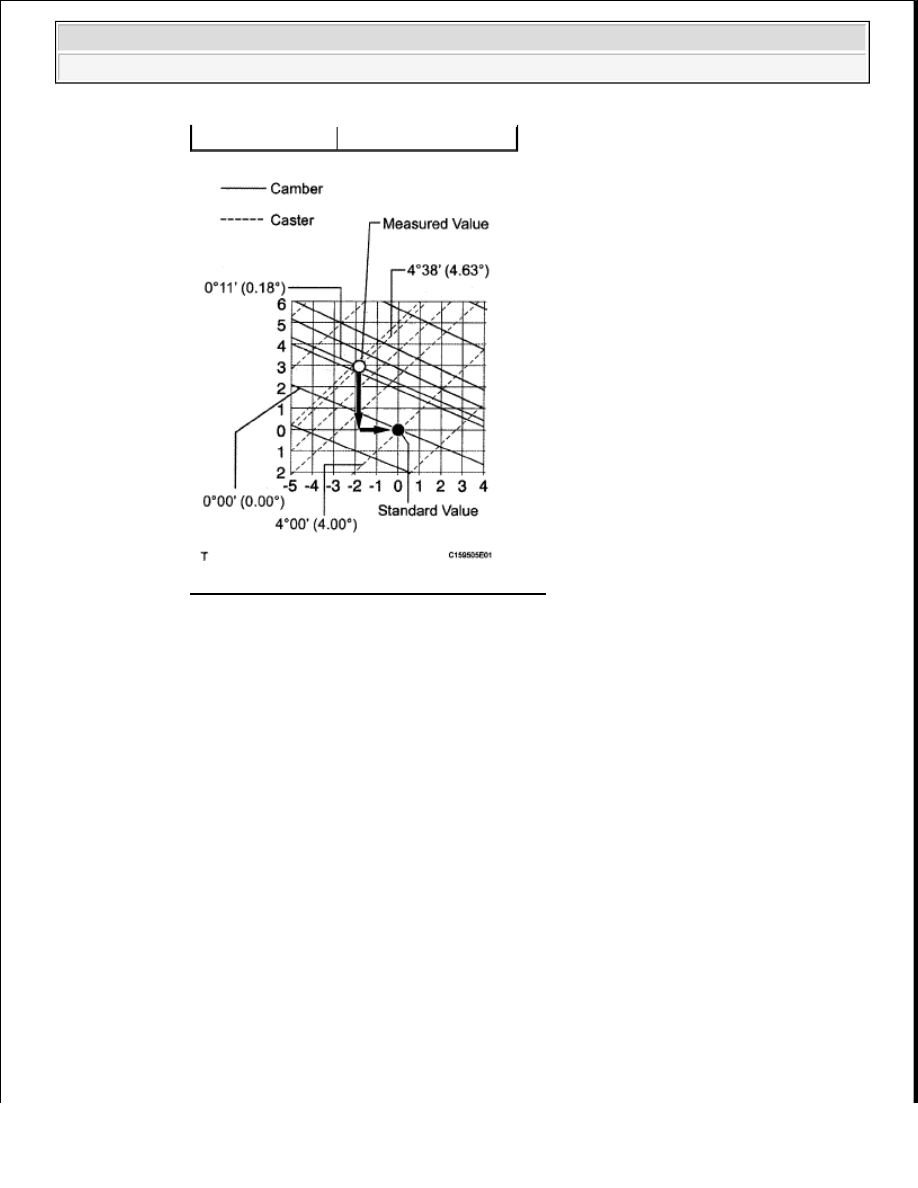

Fig. 8: Camber And Caster Adjustment Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
