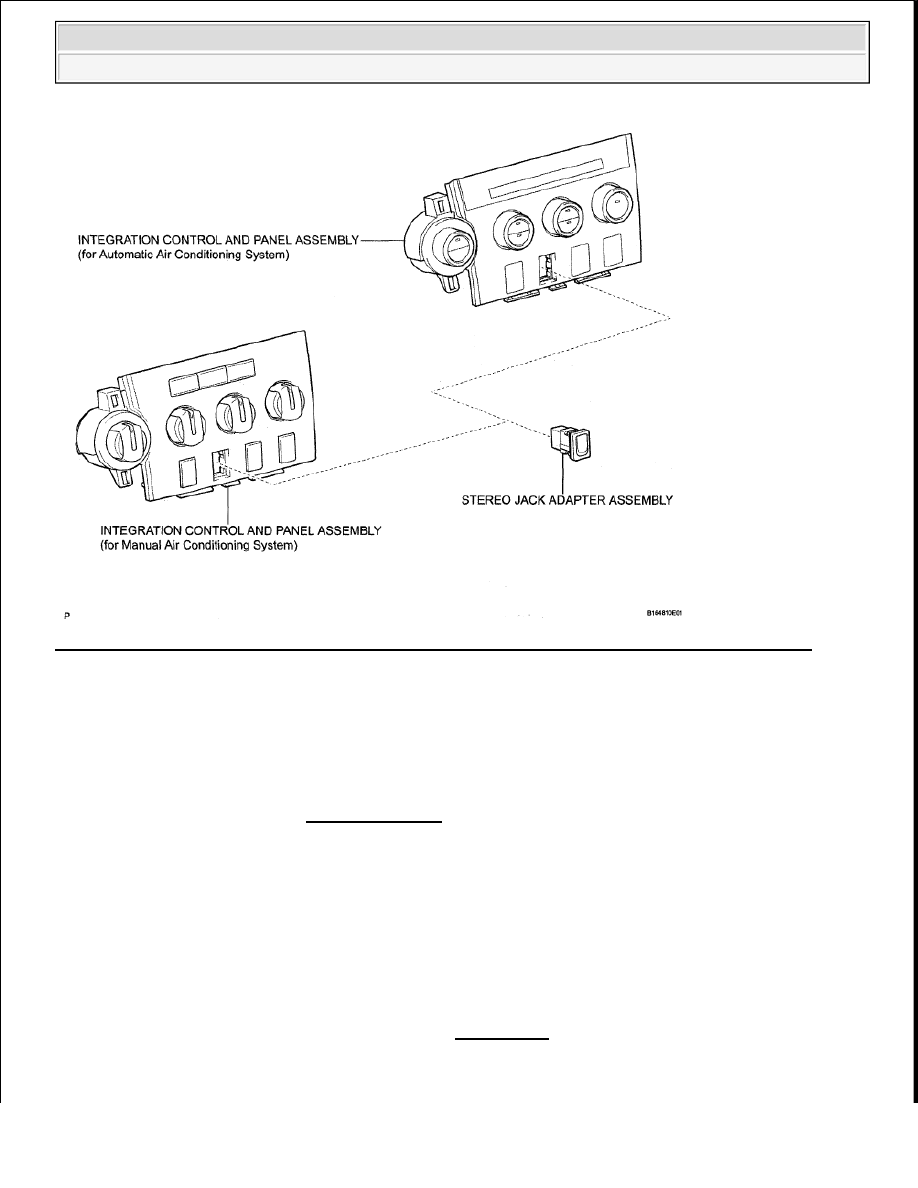

Fig. 440: Identifying Stereo Jack Adapter Assembly Components - For Column Shift Type (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate LH (see REMOVAL ).

b. for Regular Cab:

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Remove the front door scuff plate LH (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate LH (see REMOVAL ).

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

7. REMOVE CENTER LOWER INSTRUMENT COVER (See REMOVAL )

8. REMOVE FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

9. REMOVE LOWER INSTRUMENT CLUSTER FINISH PANEL (See REMOVAL )

10. REMOVE INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See REMOVAL )

11. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See REMOVAL )

12. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See REMOVAL )

13. REMOVE STEREO JACK ADAPTER ASSEMBLY

a. Detach the 2 claws and remove the stereo jack adapter.

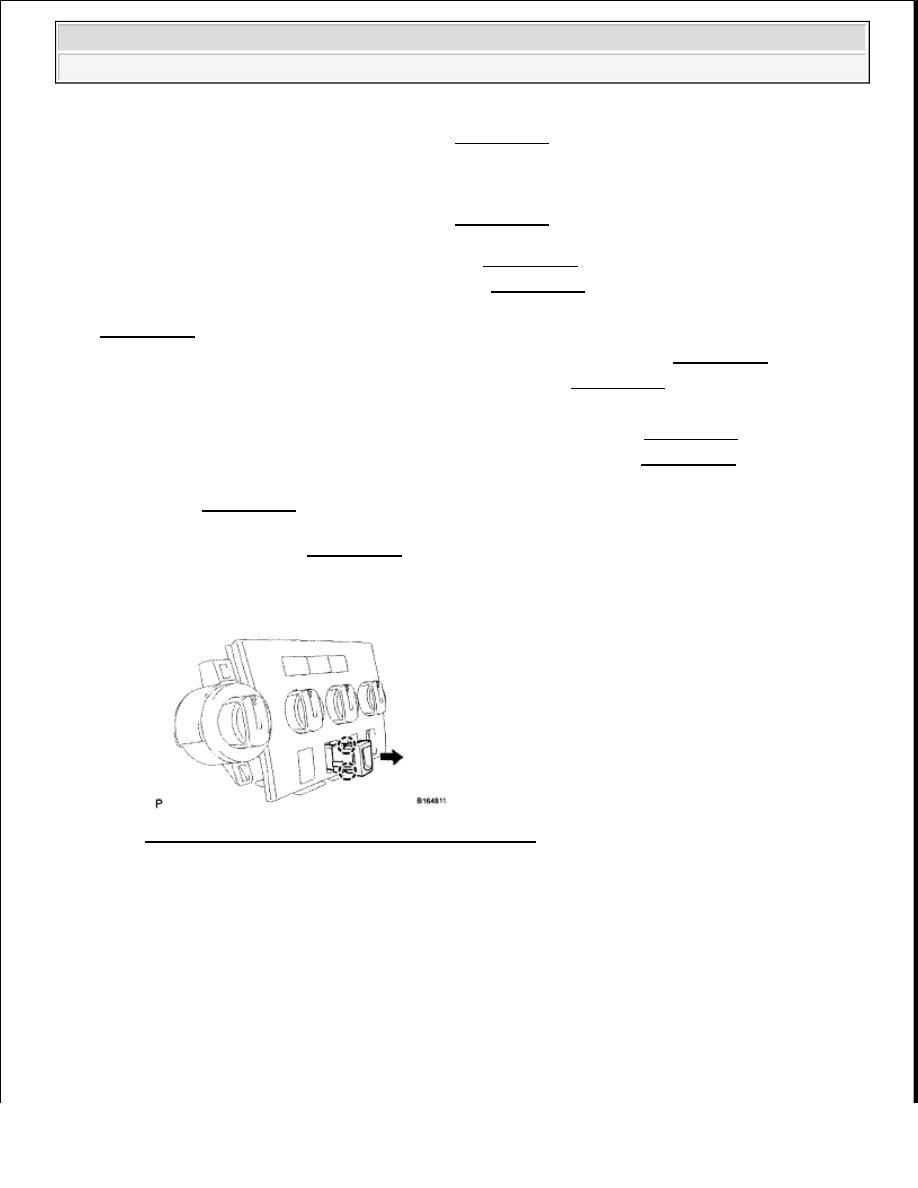

Fig. 441: Removing Stereo Jack Adapter Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL STEREO JACK ADAPTER ASSEMBLY

a. Attach the 2 claws to install the adapter.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































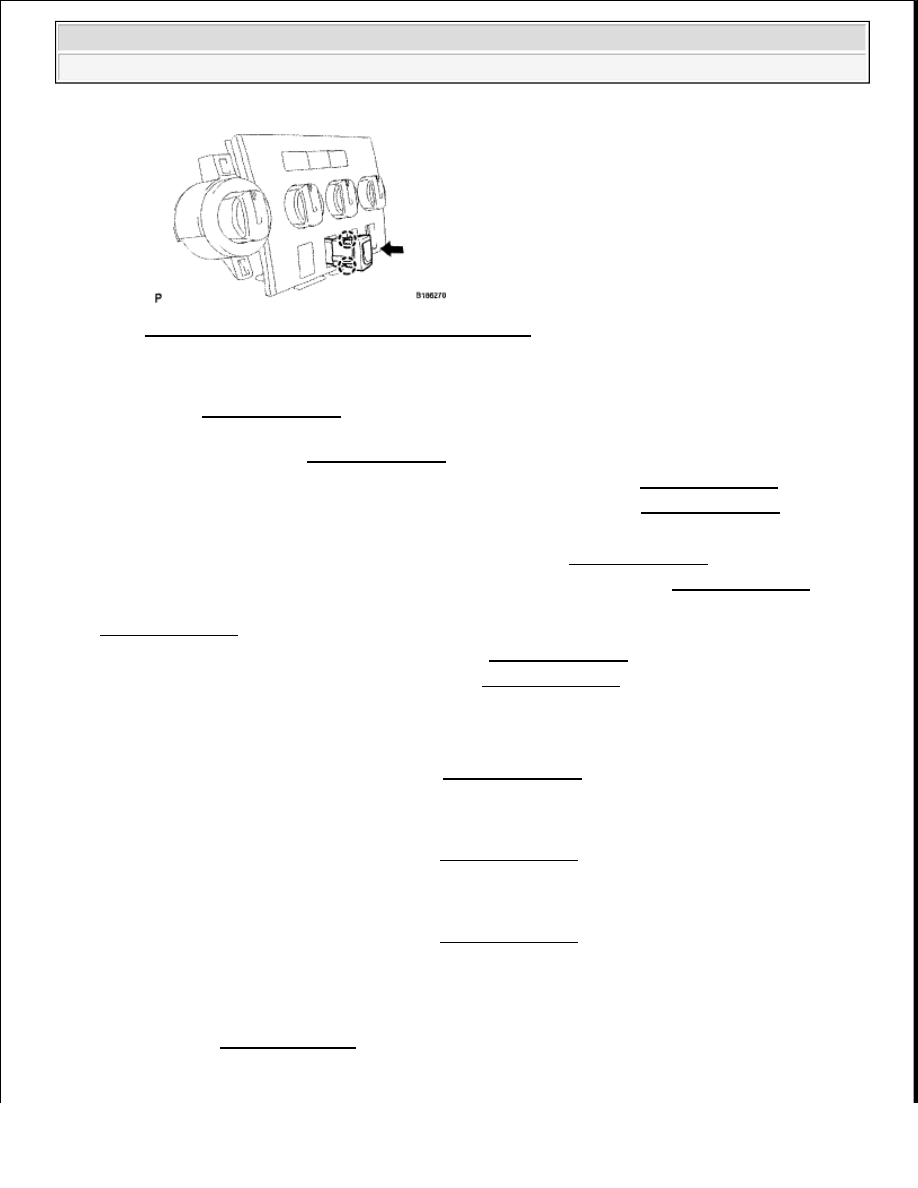

Fig. 442: Installing Stereo Jack Adapter Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See INSTALLATION )

3. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See INSTALLATION )

4. INSTALL INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See INSTALLATION )

5. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL (See INSTALLATION )

6. INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

7. INSTALL CENTER LOWER INSTRUMENT COVER (See INSTALLATION )

8. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

10. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

11. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

12. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Install the front door scuff plate LH (See INSTALLATION ).

b. for Regular Cab:

Install the front door scuff plate LH (see INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate LH (see INSTALLATION ).

13. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































STEREO JACK ADAPTER ASSEMBLY (FOR FLOOR SHIFT TYPE)

COMPONENTS

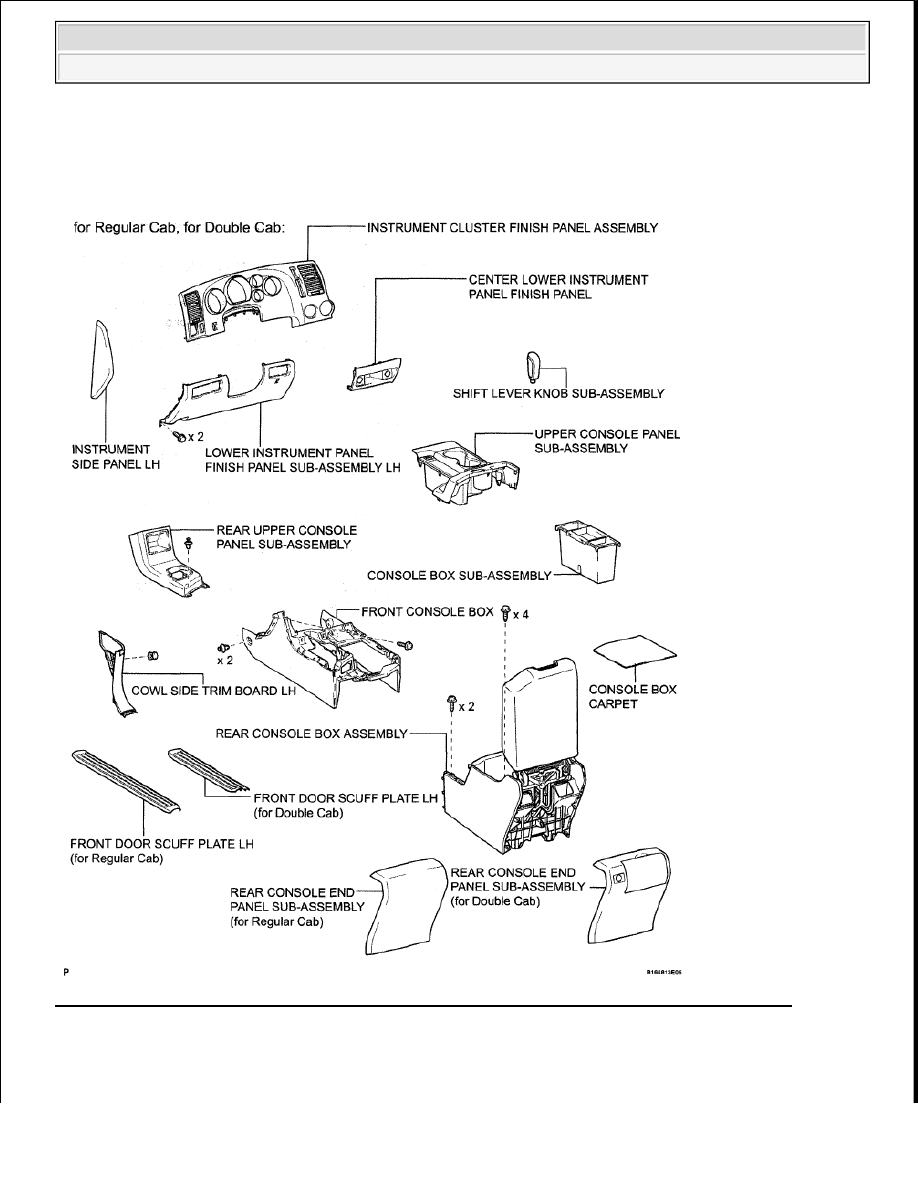

Fig. 443: Identifying Stereo Jack Adapter Assembly Components - For Floor Shift Type (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
