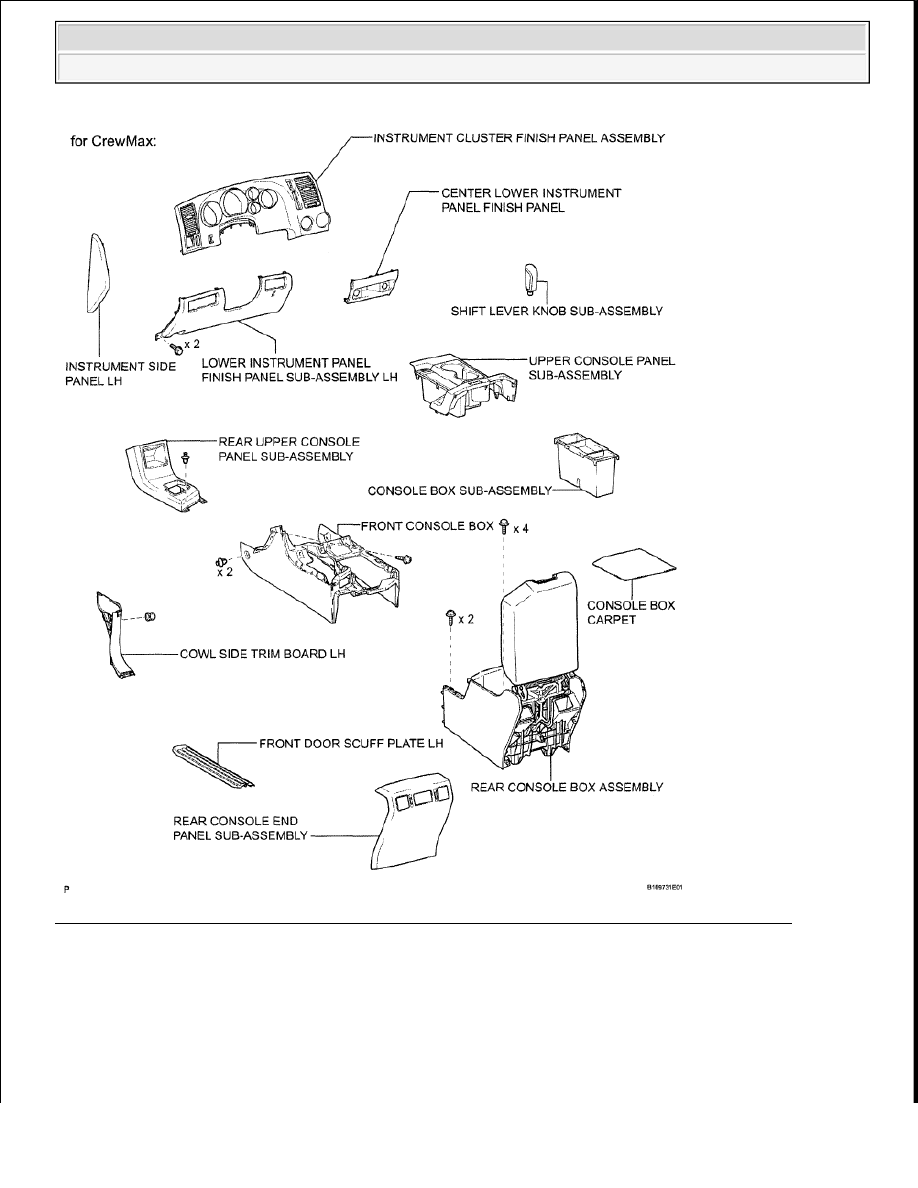

Fig. 444: Identifying Stereo Jack Adapter Assembly Components - For Floor Shift Type (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

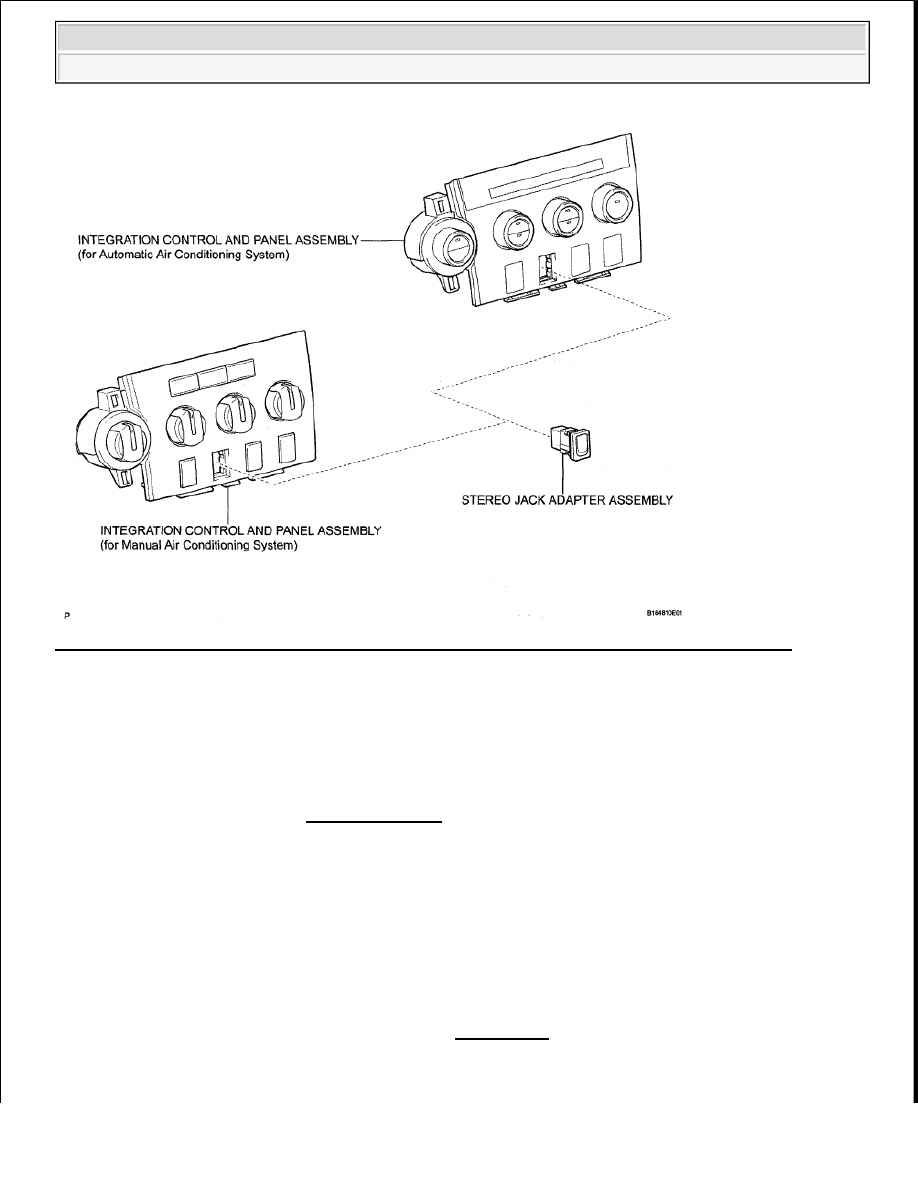

Fig. 445: Identifying Stereo Jack Adapter Assembly Components - For Floor Shift Type (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate LH (see REMOVAL ).

b. for Regular Cab:

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Remove the front door scuff plate LH (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate LH (see REMOVAL ).

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

7. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (See REMOVAL )

10. REMOVE CONSOLE BOX CARPET

11. REMOVE REAR CONSOLE BOX ASSEMBLY (See REMOVAL )

12. REMOVE FRONT CONSOLE BOX (See REMOVAL )

13. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

14. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

15. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See REMOVAL )

16. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See REMOVAL )

17. REMOVE STEREO JACK ADAPTER ASSEMBLY

a. Detach the 2 claws and remove the adapter.

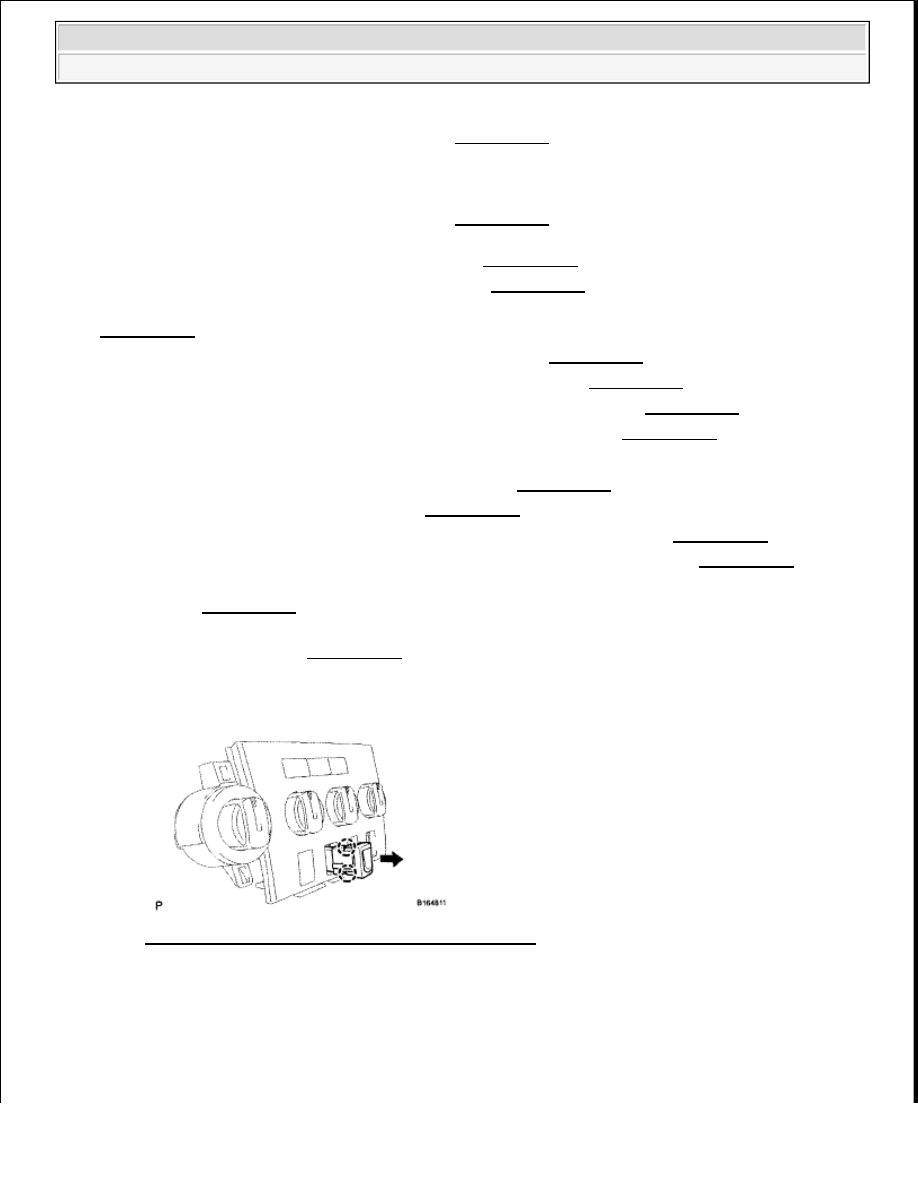

Fig. 446: Removing Stereo Jack Adapter Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL STEREO JACK ADAPTER ASSEMBLY

a. Attach the 2 claws to install the adapter.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































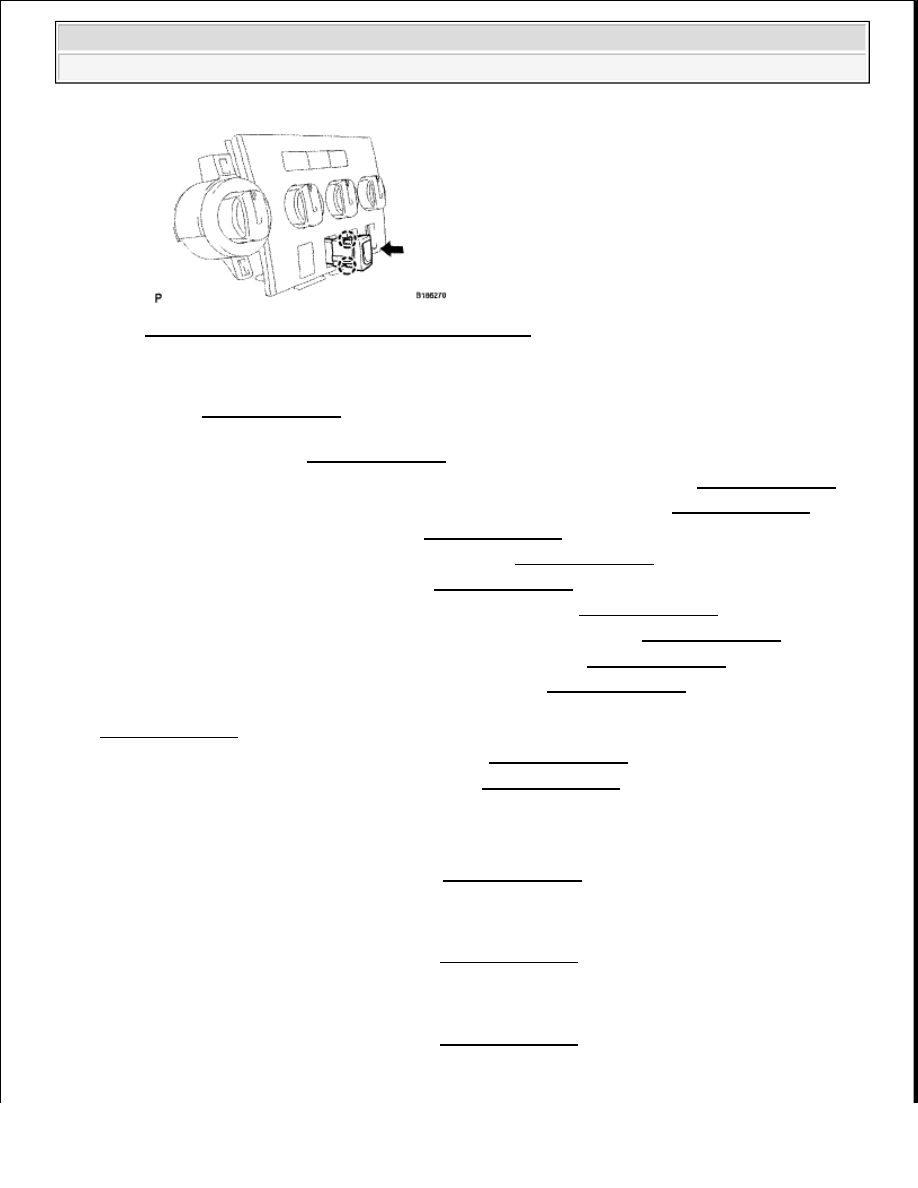

Fig. 447: Installing Stereo Jack Adapter Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See INSTALLATION )

3. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See INSTALLATION )

4. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

5. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

6. INSTALL FRONT CONSOLE BOX (See INSTALLATION )

7. INSTALL REAR CONSOLE BOX ASSEMBLY (See INSTALLATION )

8. INSTALL CONSOLE BOX CARPET (See INSTALLATION )

9. INSTALL REAR CONSOLE END PANEL ASSEMBLY (See INSTALLATION )

10. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

11. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

12. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

13. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

14. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

15. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

16. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Install the front door scuff plate LH (See INSTALLATION ).

b. for Regular Cab:

Install the front door scuff plate LH (see INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate LH (see INSTALLATION ).

17. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
