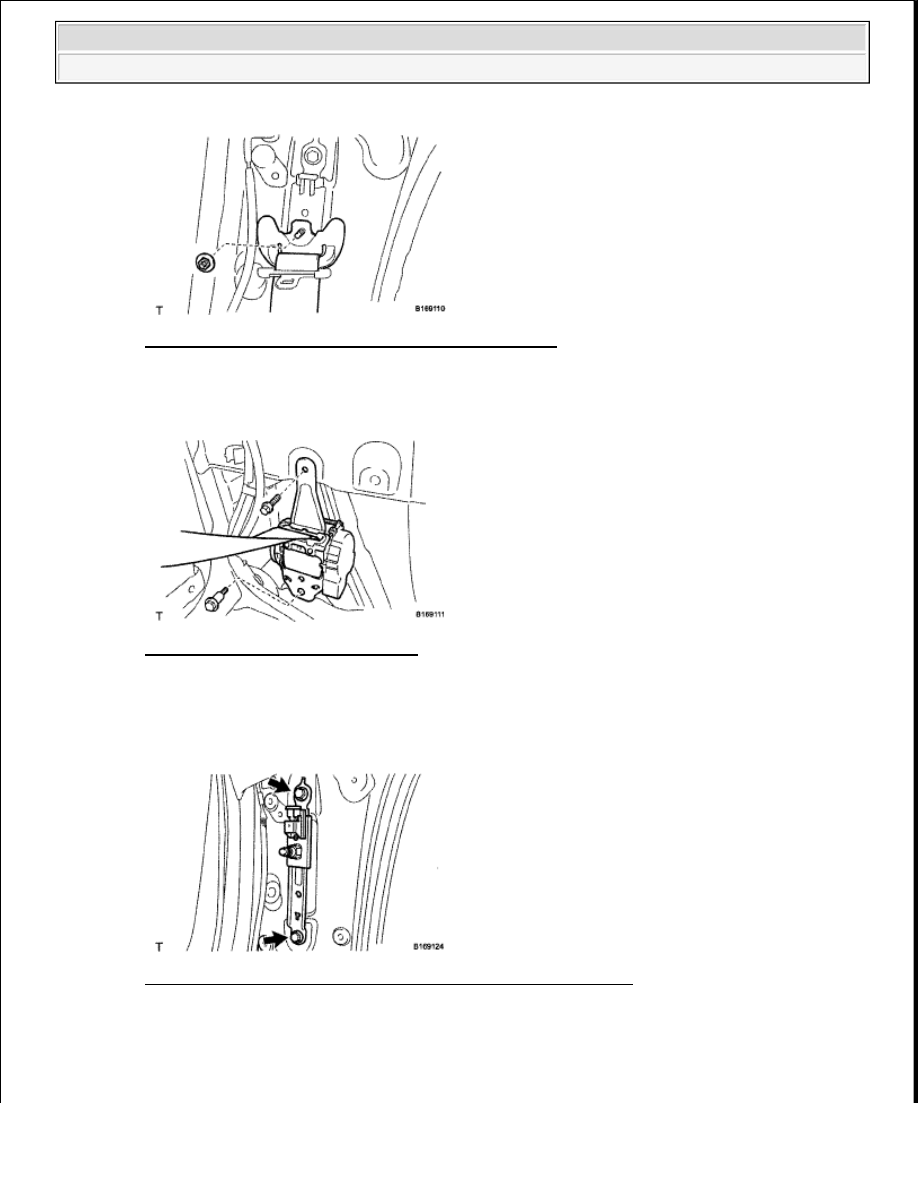

Fig. 150: Identifying Seat Belt's Shoulder Anchor Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts and seat belt.

Fig. 151: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE REAR SHOULDER BELT ANCHOR ADJUSTER ASSEMBLY

a. Remove the 2 bolts and adjuster.

Fig. 152: Identifying Rear Shoulder Belt Anchor Adjuster Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT REAR SEAT OUTER BELT ASSEMBLY



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

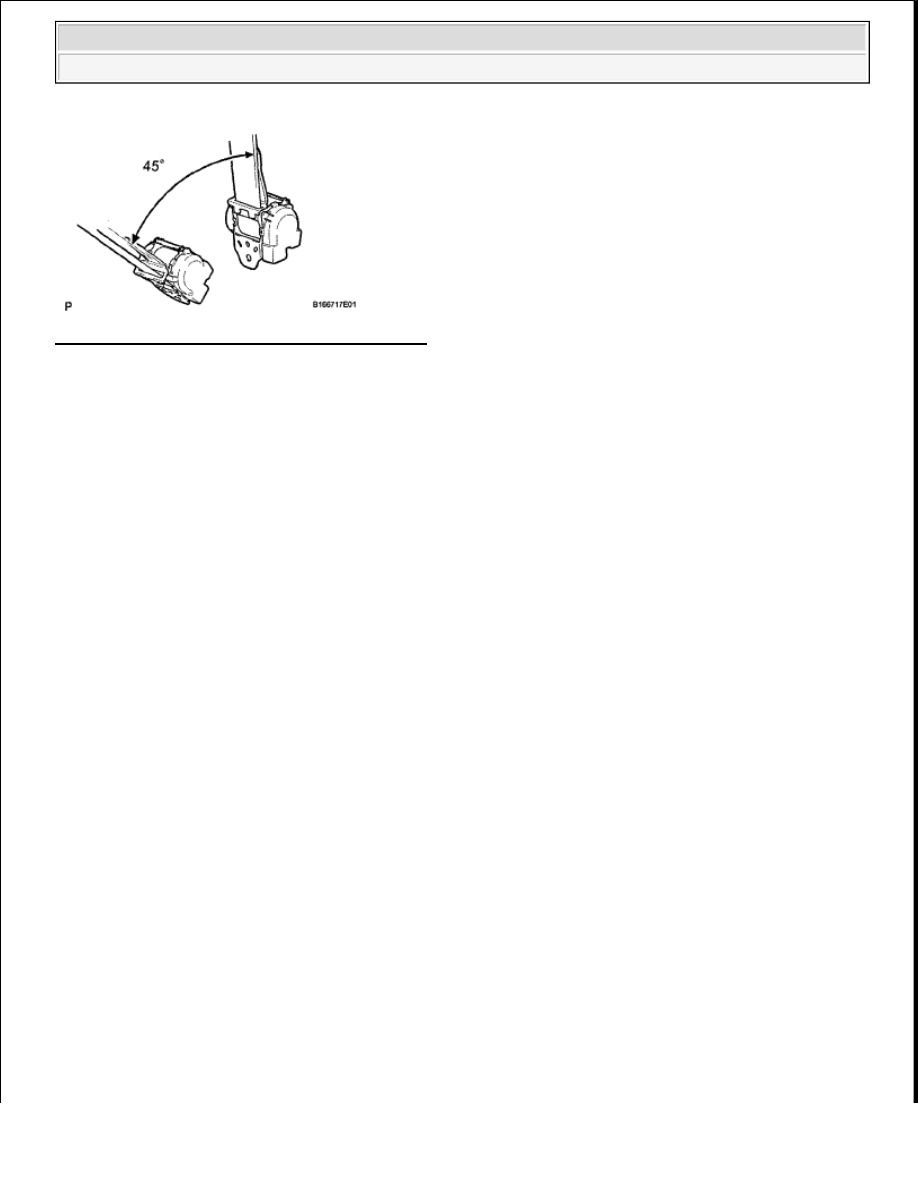

Fig. 153: Identifying Rear Seat Outer Belt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check the ELR.

1. When the inclination of the retractor is 15° or less, check that the belt can be pulled from the

retractor. When the inclination of the retractor is over 45°, check that the belt locks. If the operation
is not as specified, replace the seat belt assembly.

b. Check the fastening function of the child restraint system.

1. When the belt is pulled out fully, the belt should automatically start to retract.

2. After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL REAR SHOULDER BELT ANCHOR ADJUSTER ASSEMBLY

a. Align the adjuster positioning hole with the claw, and install the adjuster with the 2 bolts.

HINT:

First install the upper bolt, and then install the lower bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

NOTE:

The check should be performed with the outer belt installed.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

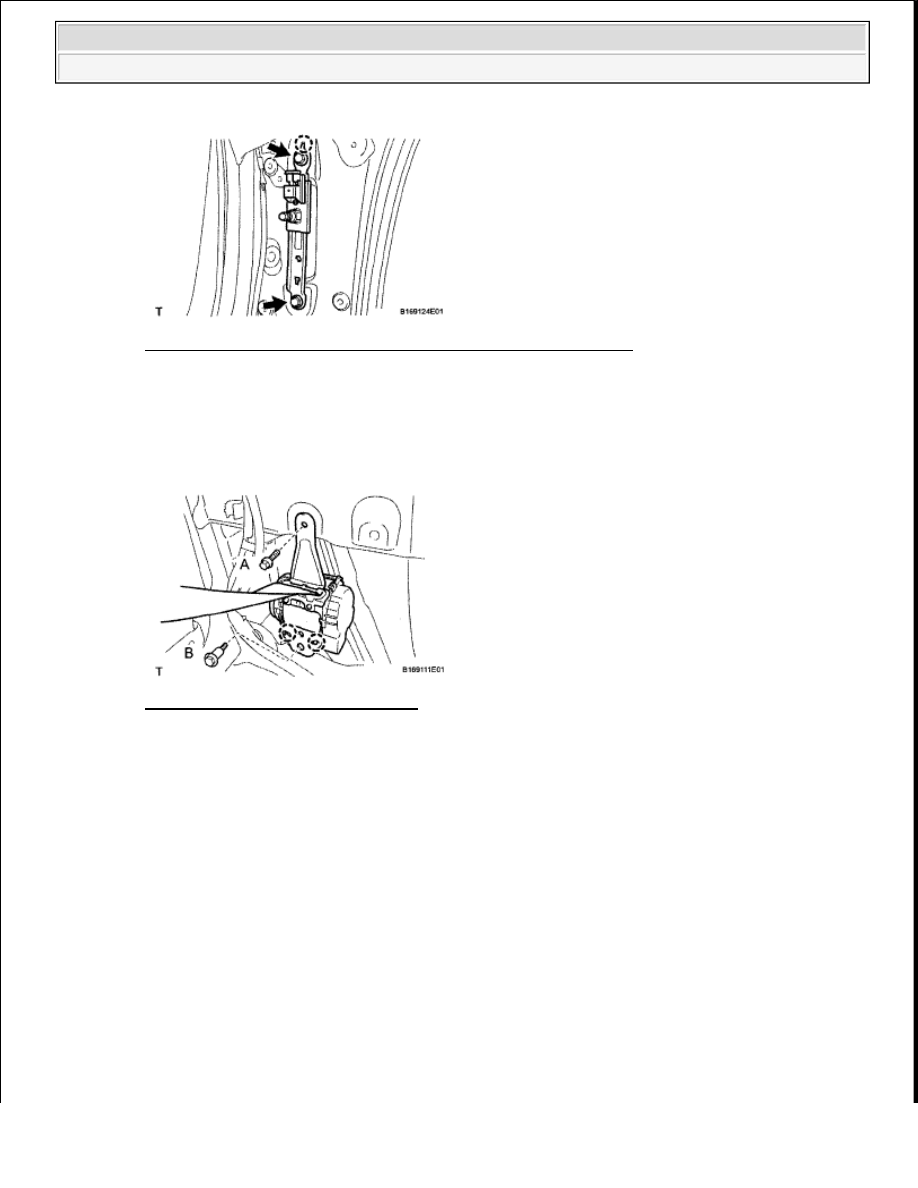

Fig. 154: Identifying Rear Shoulder Belt Anchor Adjuster Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR SEAT OUTER BELT ASSEMBLY

a. Align the vehicle's claws with the seat belt retractor positioning holes.

b. Install the seat belt with the 2 bolts.

Fig. 155: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A 7.5 N*m (76 kgf*cm, 66 in.*lbf)

for bolt B 42 N*m (428 kgf*cm, 31 ft.*lbf)

c. Install the shoulder anchor with the nut.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

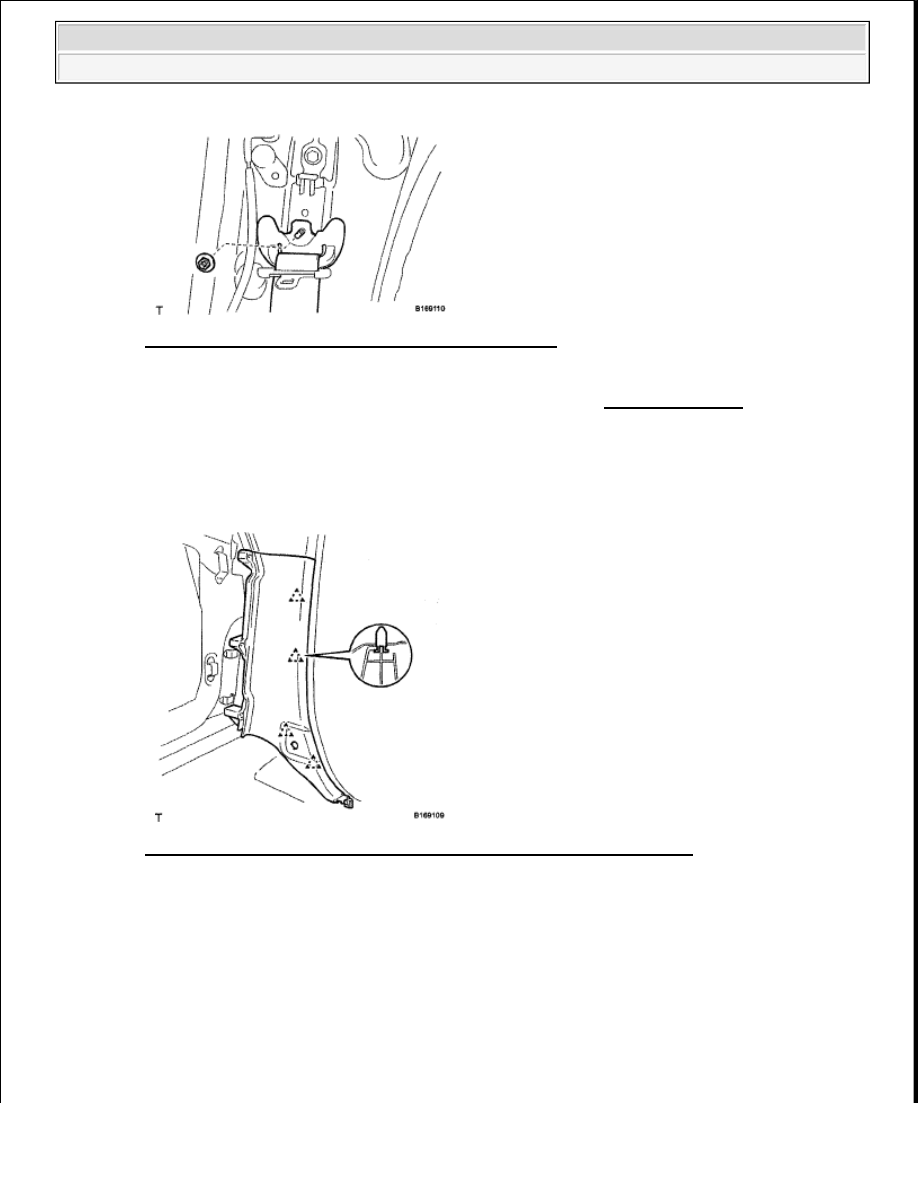

Fig. 156: Identifying Seat Belt's Shoulder Anchor Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY (See INSTALLATION )

4. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY

a. for LH Side:

Attach the 4 clips to install the lower quarter trim panel lower.

Fig. 157: Identifying Lower Quarter Trim Panel Lower Clips - LH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for RH Side:

Attach the 3 clips to install the lower quarter trim panel lower.
