Fig. 136: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT REAR SEAT OUTER BELT ASSEMBLY

a. Check the ELR.

1. When the inclination of the retractor is 15° or less, check that the belt can be pulled from the

retractor. When the inclination of the retractor is over 45°, check that the belt locks. If the
operation is not as specified, replace the seat belt assembly.

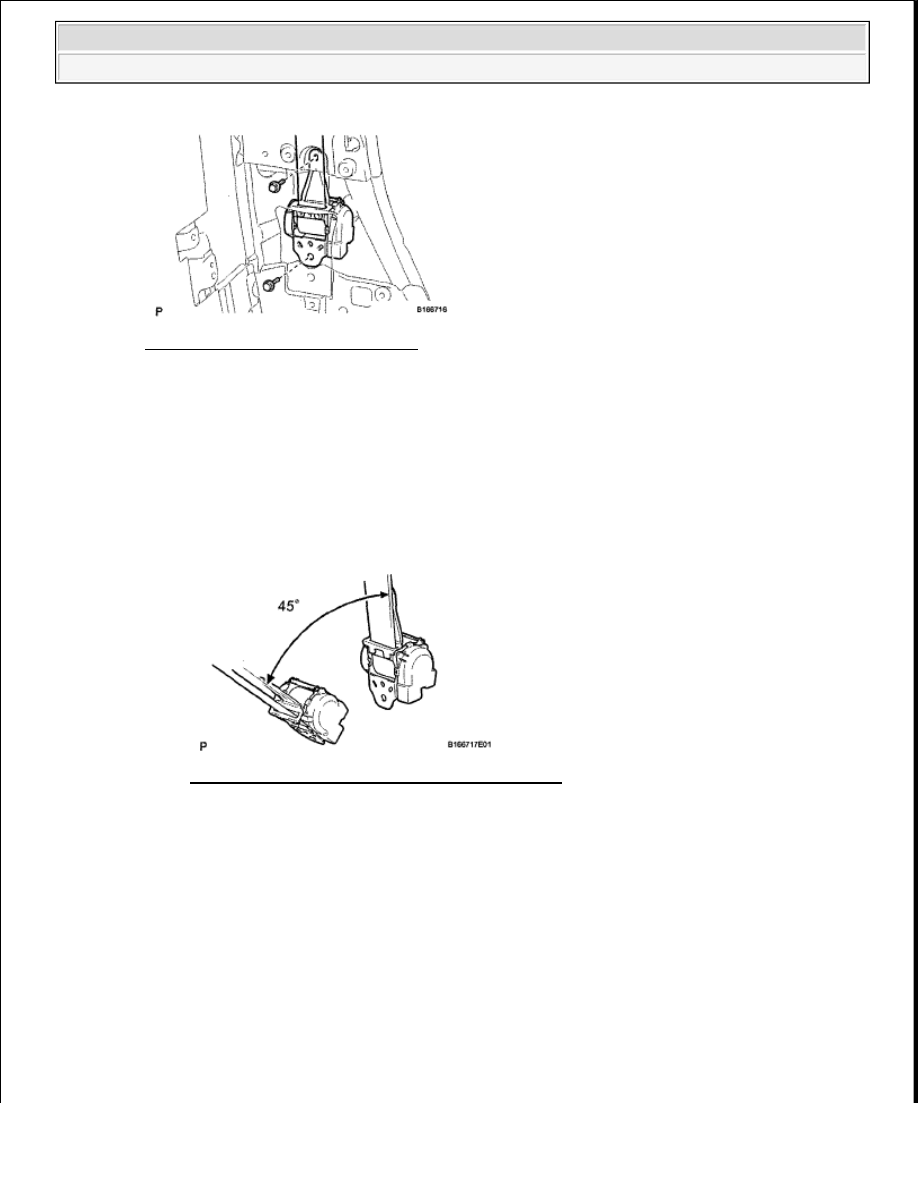

Fig. 137: Identifying Rear Seat Outer Belt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check the fastening function of the child restraint system.

1. When the belt is pulled out fully, the belt should automatically start to retract.

2. After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

INSTALLATION

HINT:

NOTE:

The check should be performed with the outer belt installed.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

































Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL REAR SEAT OUTER BELT ASSEMBLY

a. Align the vehicle's claws with the seat belt retractor positioning holes.

b. Install the seat belt with the 2 bolts.

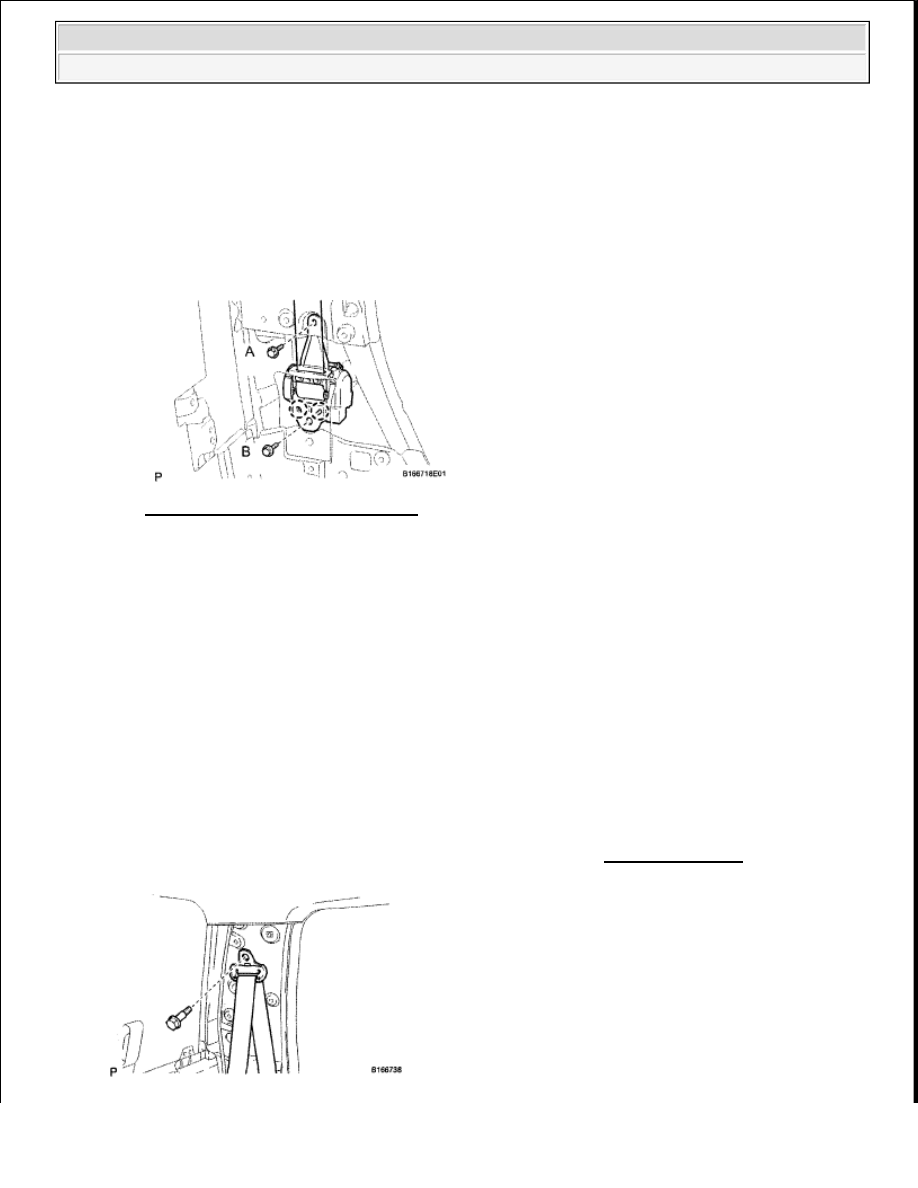

Fig. 138: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A 7.5 N*m (76 kgf*cm, 66 in.*lbf)

for bolt B 42 N*m (428 kgf*cm, 31 ft.*lbf)

c. Install the shoulder anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

2. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 139: Identifying Seat Belt's Shoulder Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY

a. Attach the 6 clips to install the quarter trim panel lower.

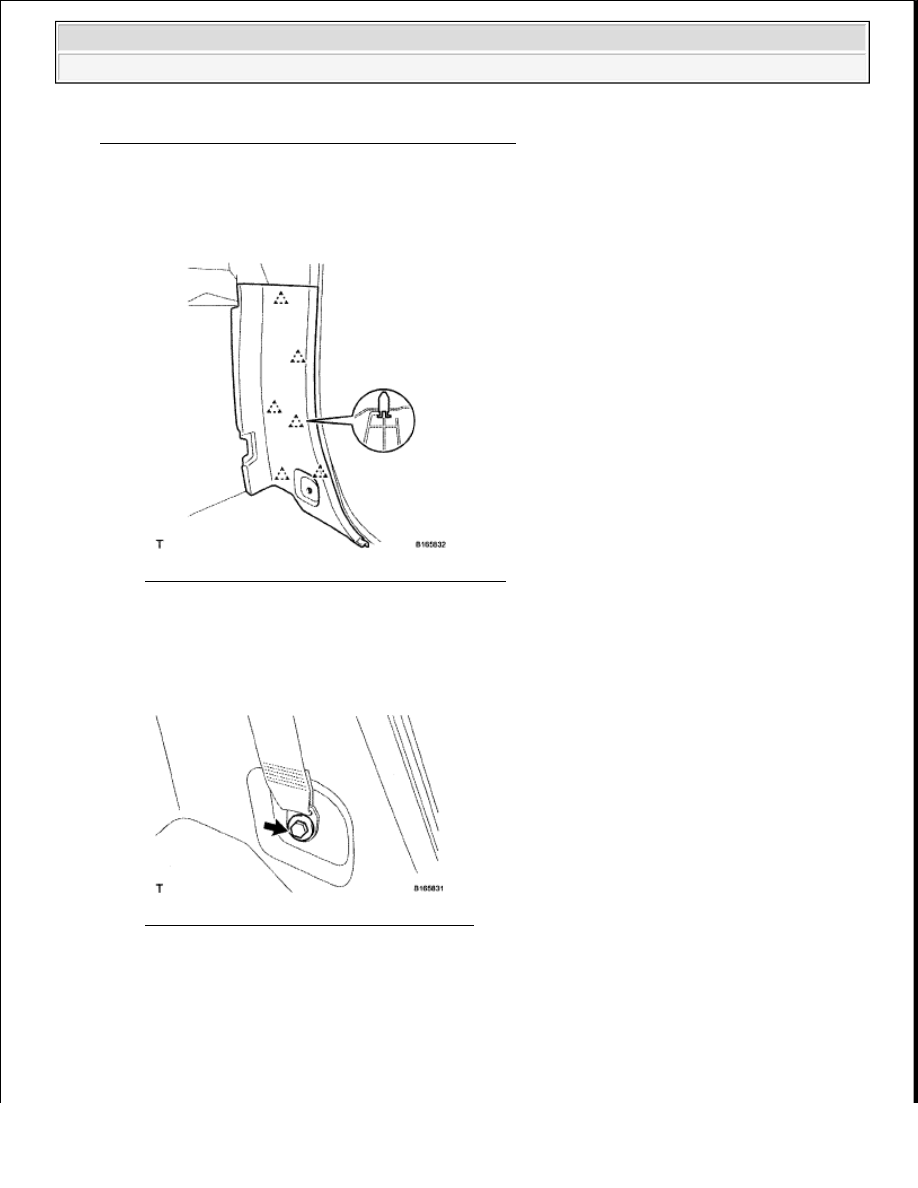

Fig. 140: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the seat belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 141: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

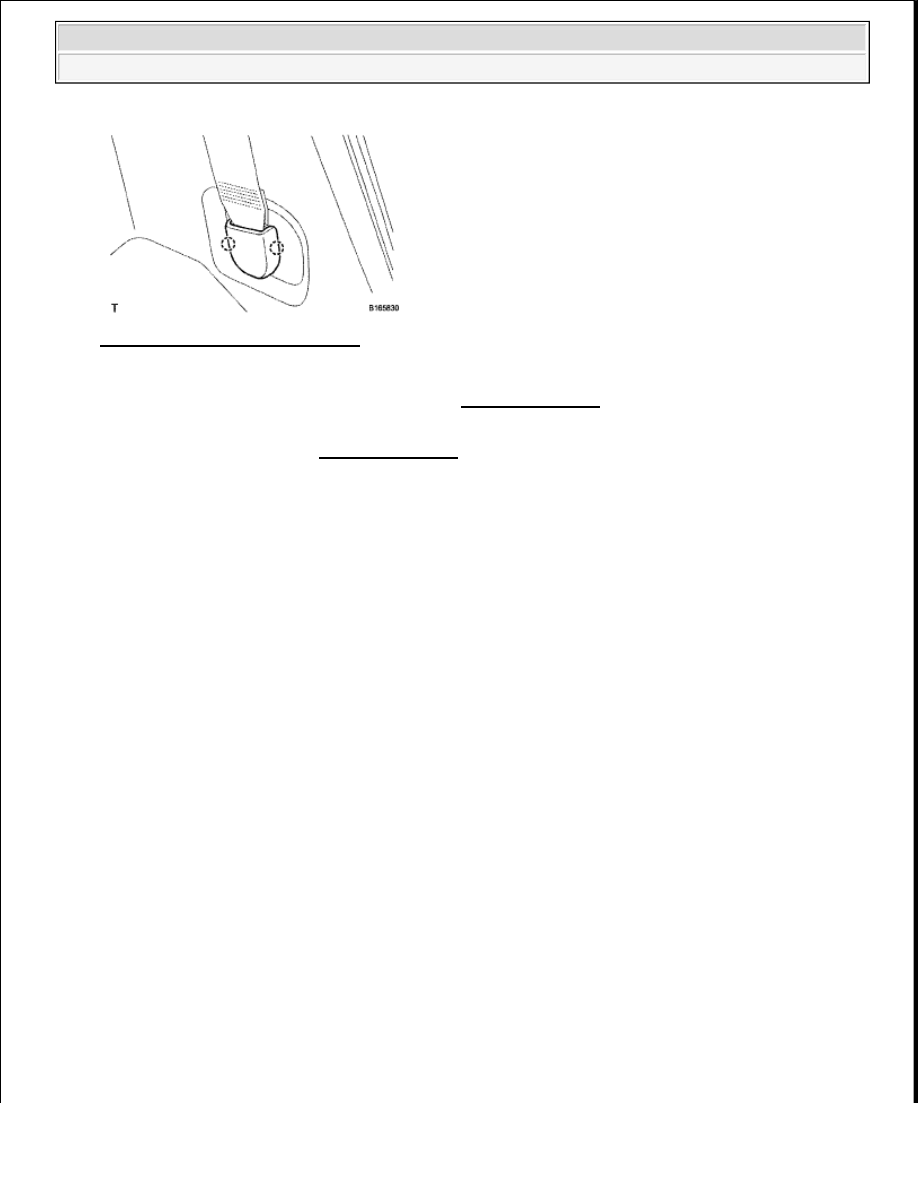

Fig. 142: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR DOOR SCUFF PLATE (See INSTALLATION )

5. INSTALL REAR SEAT ASSEMBLY

a. Install the rear seat (see INSTALLATION ).

REAR SEAT OUTER BELT ASSEMBLY (FOR CREWMAX)

COMPONENTS
