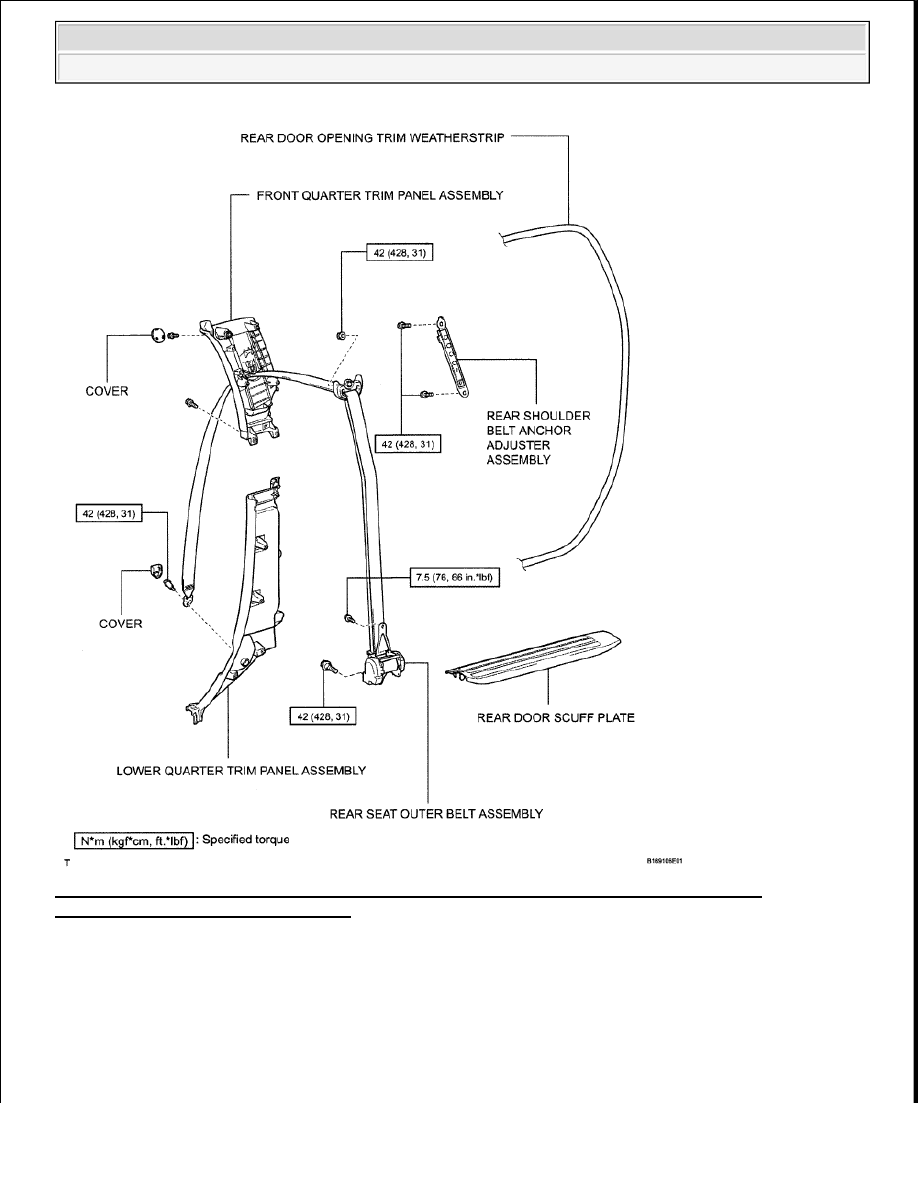

Fig. 143: Identifying Rear Seat Outer Belt Assembly Replacement Components And Torque
Specifications (For CrewMax) (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 144: Identifying Rear Seat Outer Belt Assembly Replacement Components (For CrewMax) (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 145: Identifying Rear Seat Outer Belt Assembly Replacement Components (For CrewMax) (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE REAR SEAT ASSEMBLY



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































a. Remove the rear seat (see REMOVAL ).

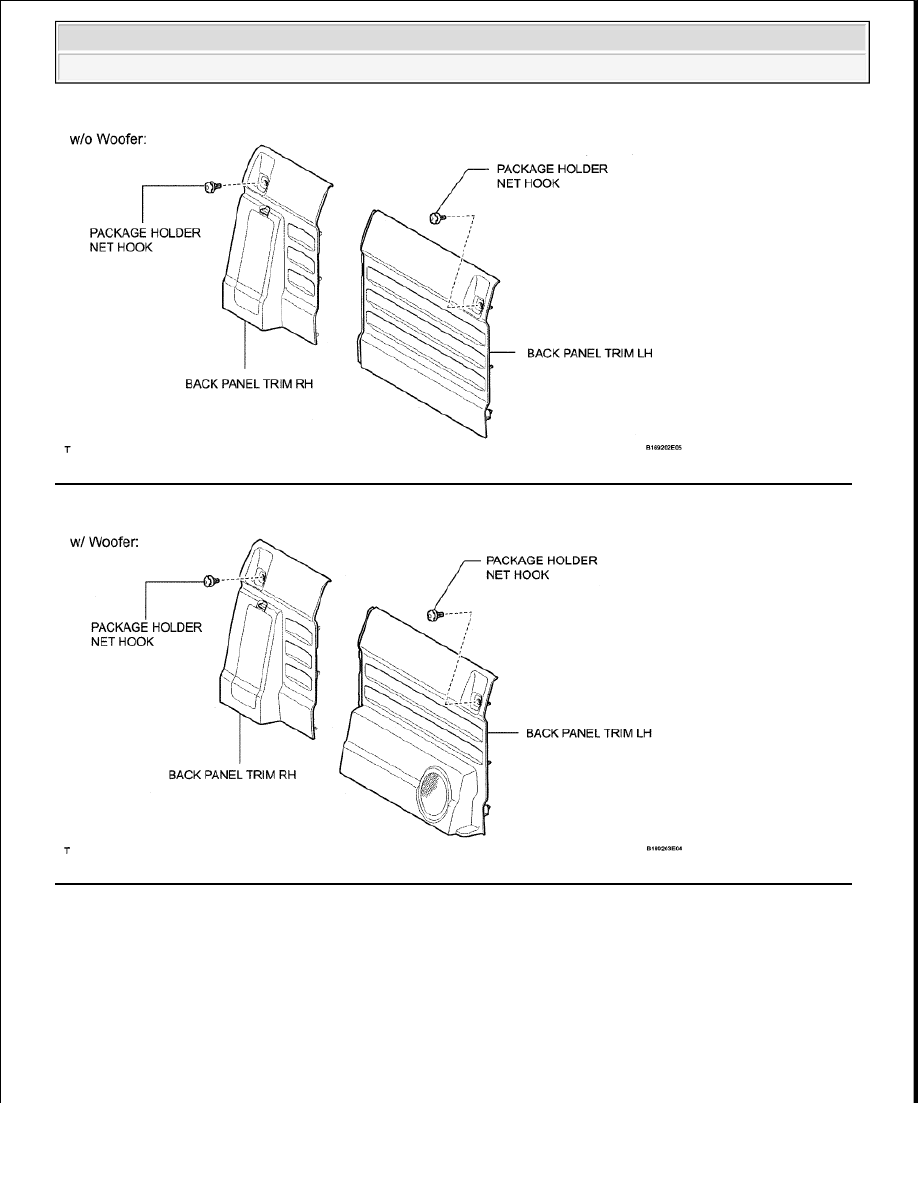

2. REMOVE BACK PANEL TRIM RH (See REMOVAL )

3. REMOVE BACK PANEL TRIM LH (See REMOVAL )

4. REMOVE REAR DOOR SCUFF PLATE (See REMOVAL )

5. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP

a. Partially remove the front door opening trim weatherstrip so that the lower quarter trim panel and

front quarter trim panel can be removed.

6. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY

a. Detach the 2 claws and remove the cover.

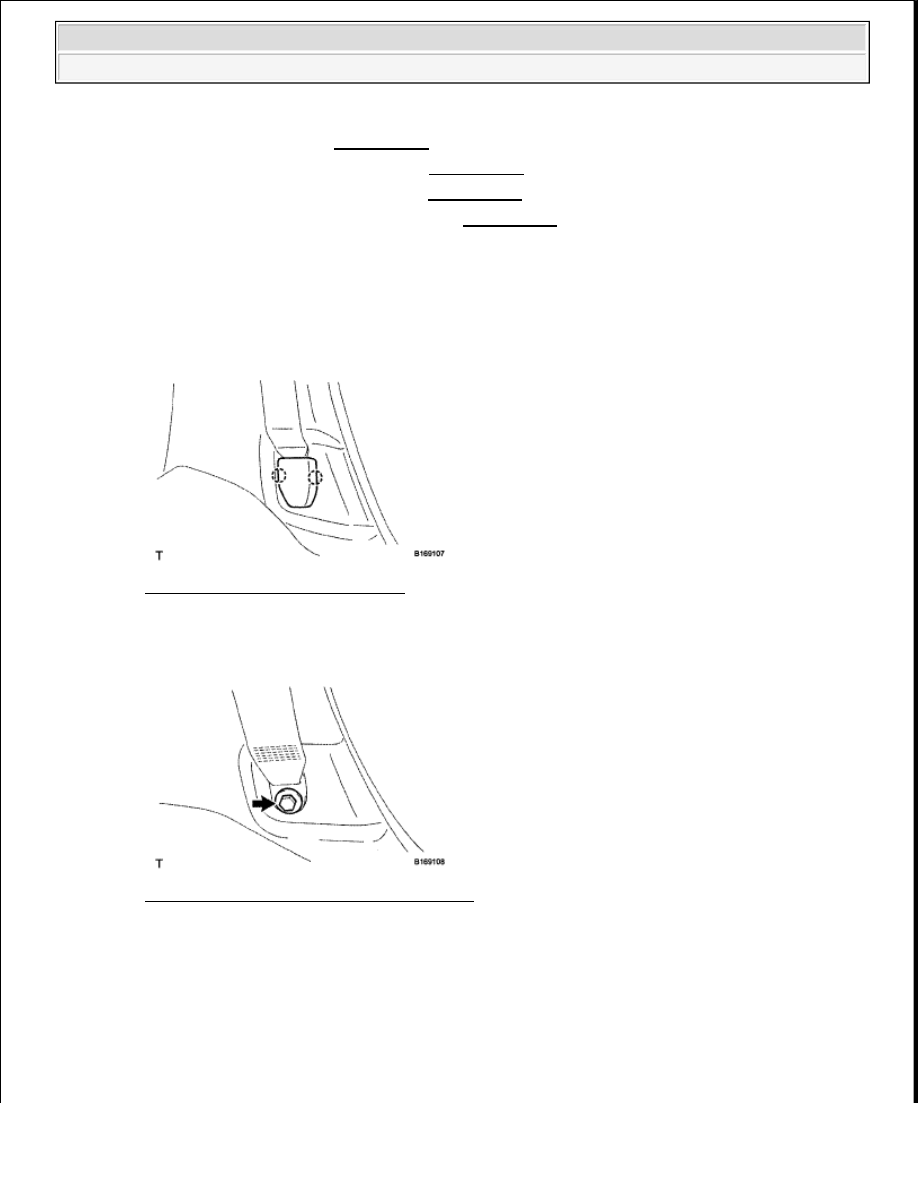

Fig. 146: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and seat belt anchor.

Fig. 147: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for LH Side:

Detach the 4 clips and remove the lower quarter trim panel.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

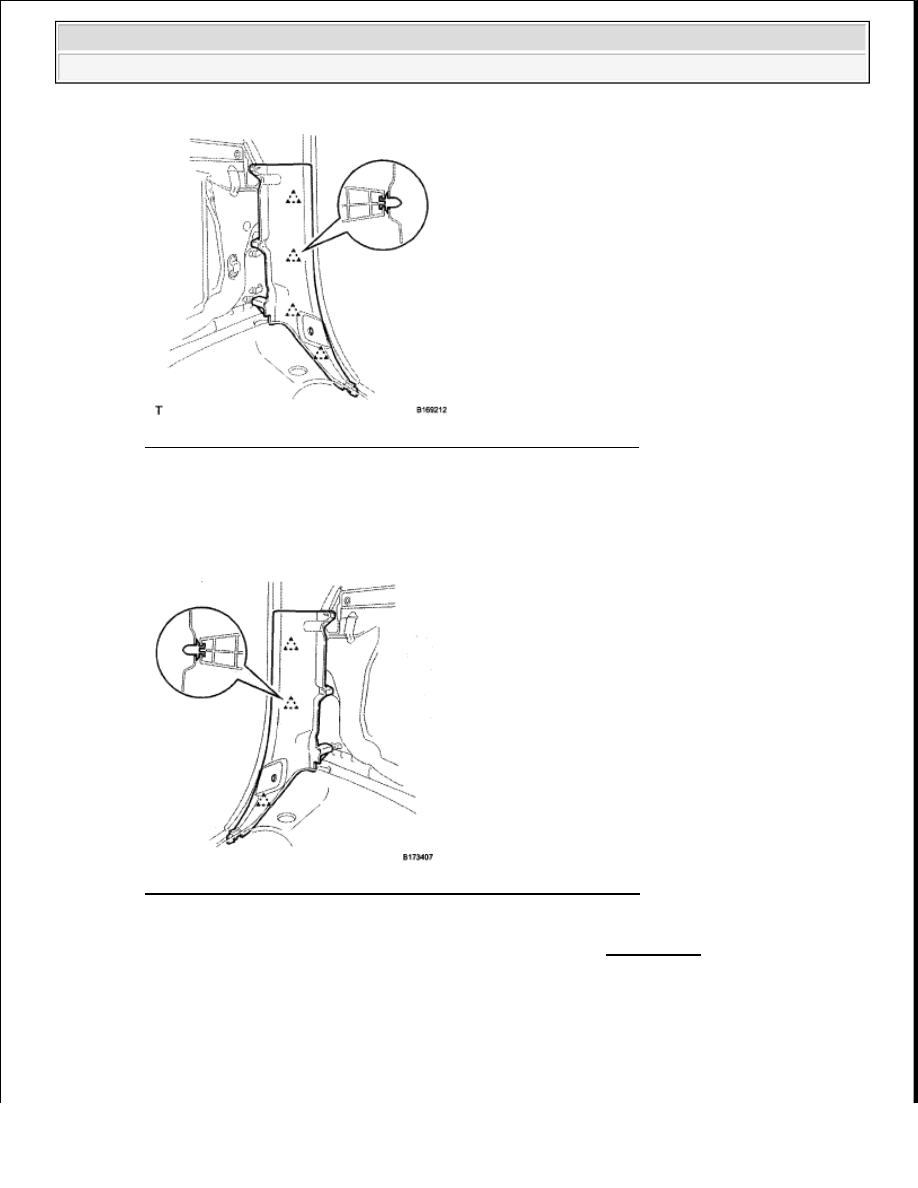

Fig. 148: Identifying Lower Quarter Trim Panel Clips - LH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. for RH Side:

Detach the 3 clips and remove the lower quarter trim panel.

Fig. 149: Identifying Lower Quarter Trim Panel Clips - RH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY (See REMOVAL )

8. REMOVE REAR SEAT OUTER BELT ASSEMBLY

a. Remove the nut and disconnect the seat belt's shoulder anchor.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
