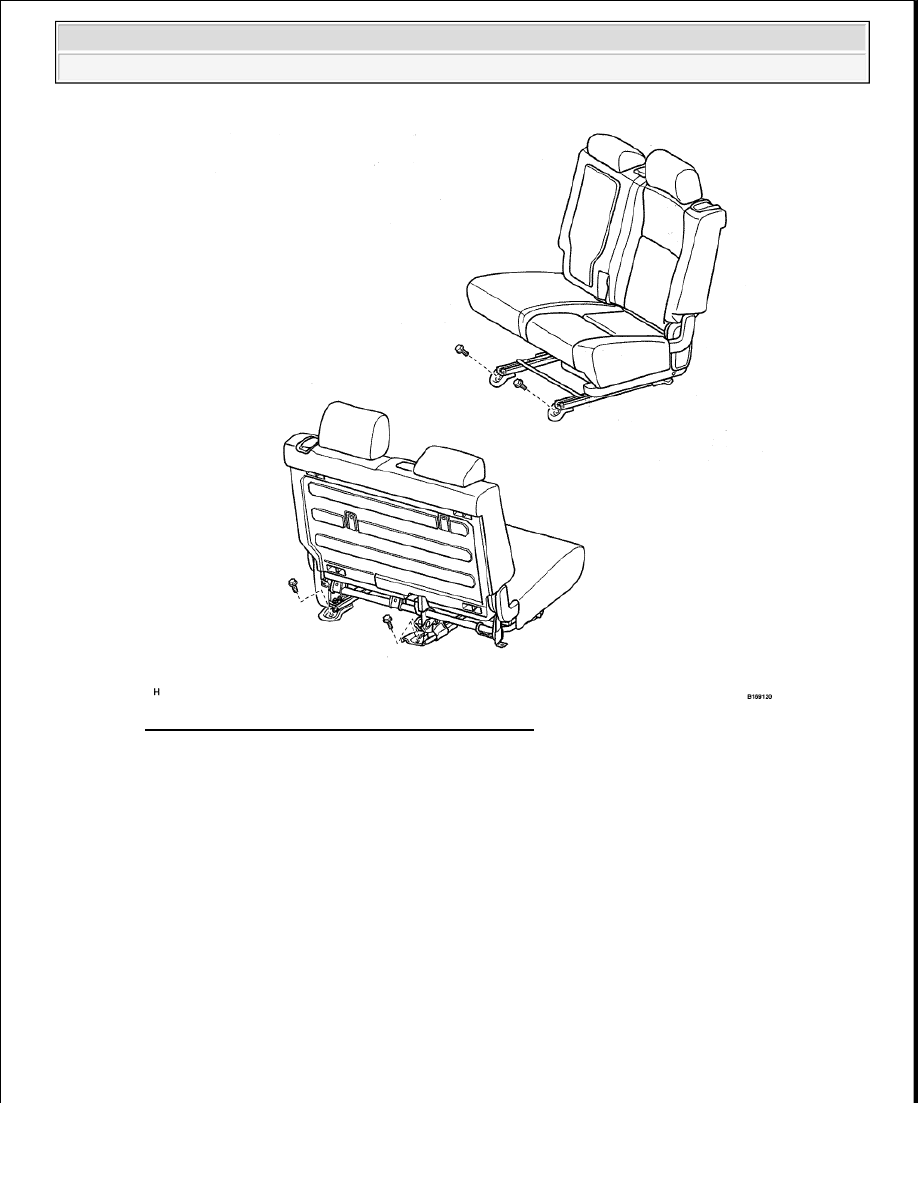

Fig. 123: Identifying Rear Seat Assembly LH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER LH (See DISASSEMBLY )

6. REMOVE REAR SEAT CUSHION MOULDING REAR RH (See DISASSEMBLY )

7. REMOVE REAR SEAT INNER BELT ASSEMBLY

a. Remove the belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































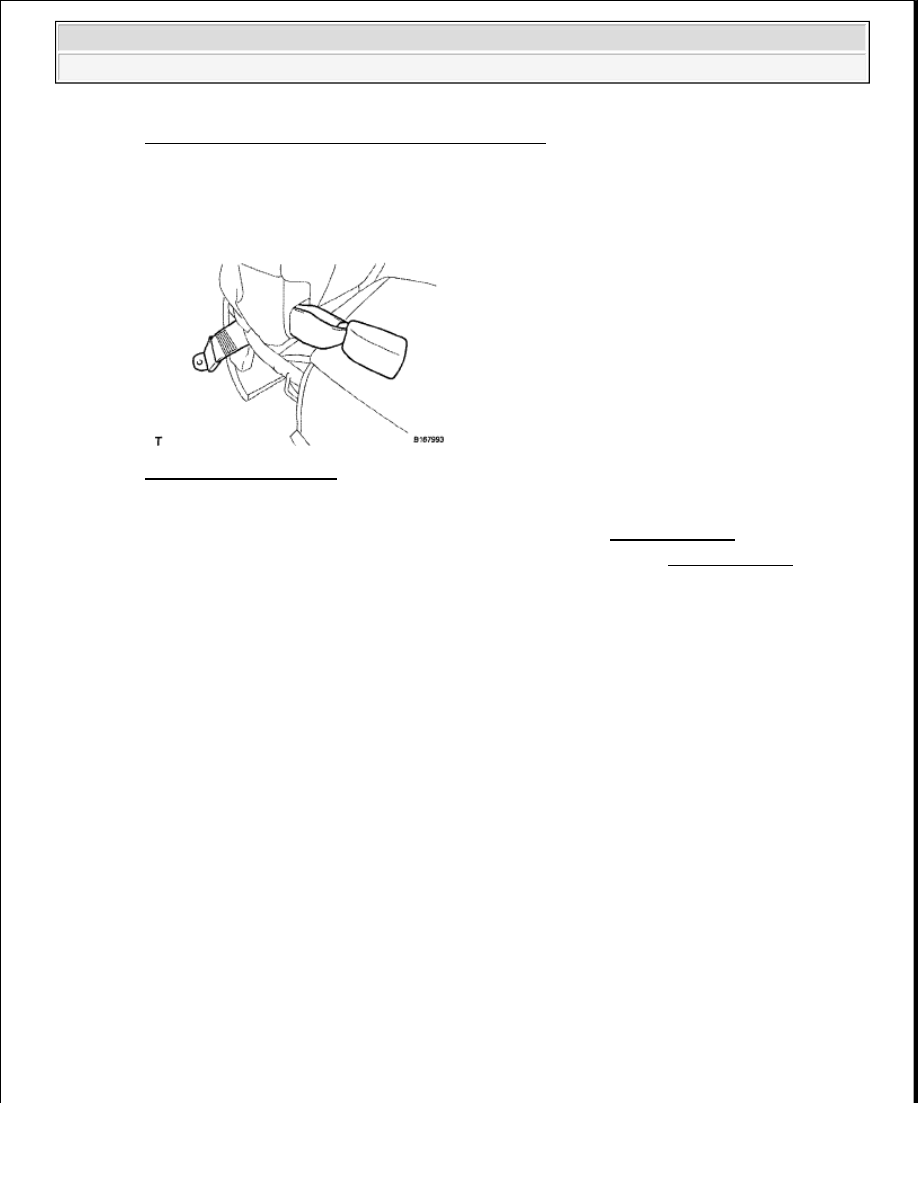

Fig. 124: Identifying Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR NO. 1 SEAT INNER BELT ASSEMBLY LH

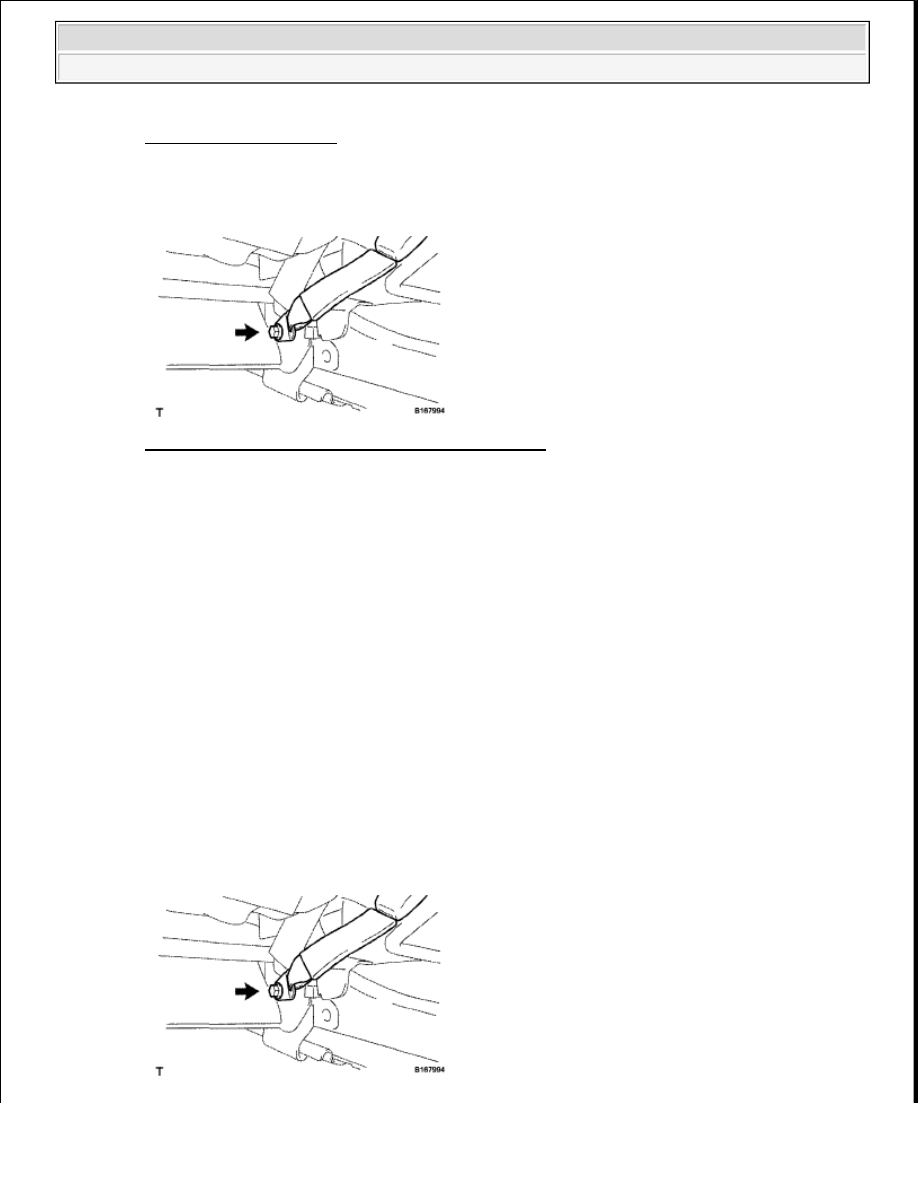

Fig. 125: Identifying Rear No. 1 Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the bolt and seat belt.

HINT:

The rear center seat outer belt's anchor is fixed with the same bolt as the rear No. 1 seat inner belt.
Therefore, it becomes disconnected when the bolt is removed.

INSTALLATION

1. INSTALL REAR NO. 1 SEAT INNER BELT ASSEMBLY LH

a. Install the belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

HINT:

The rear center seat outer belt's anchor is fixed with the same bolt as the rear No. 1 seat inner belt.
Therefore, connect it when installing the rear No. 1 seat inner belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 126: Identifying Rear No. 1 Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR SEAT INNER BELT ASSEMBLY

a. Pass the seat belt through the seatback hole.

Fig. 127: Identifying Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR SEAT CUSHION MOULDING REAR RH (See REASSEMBLY )

4. INSTALL SEPARATE TYPE REAR SEAT CUSHION COVER LH (See REASSEMBLY )

5. INSTALL REAR SEAT ASSEMBLY LH

a. Install the seat with the 4 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































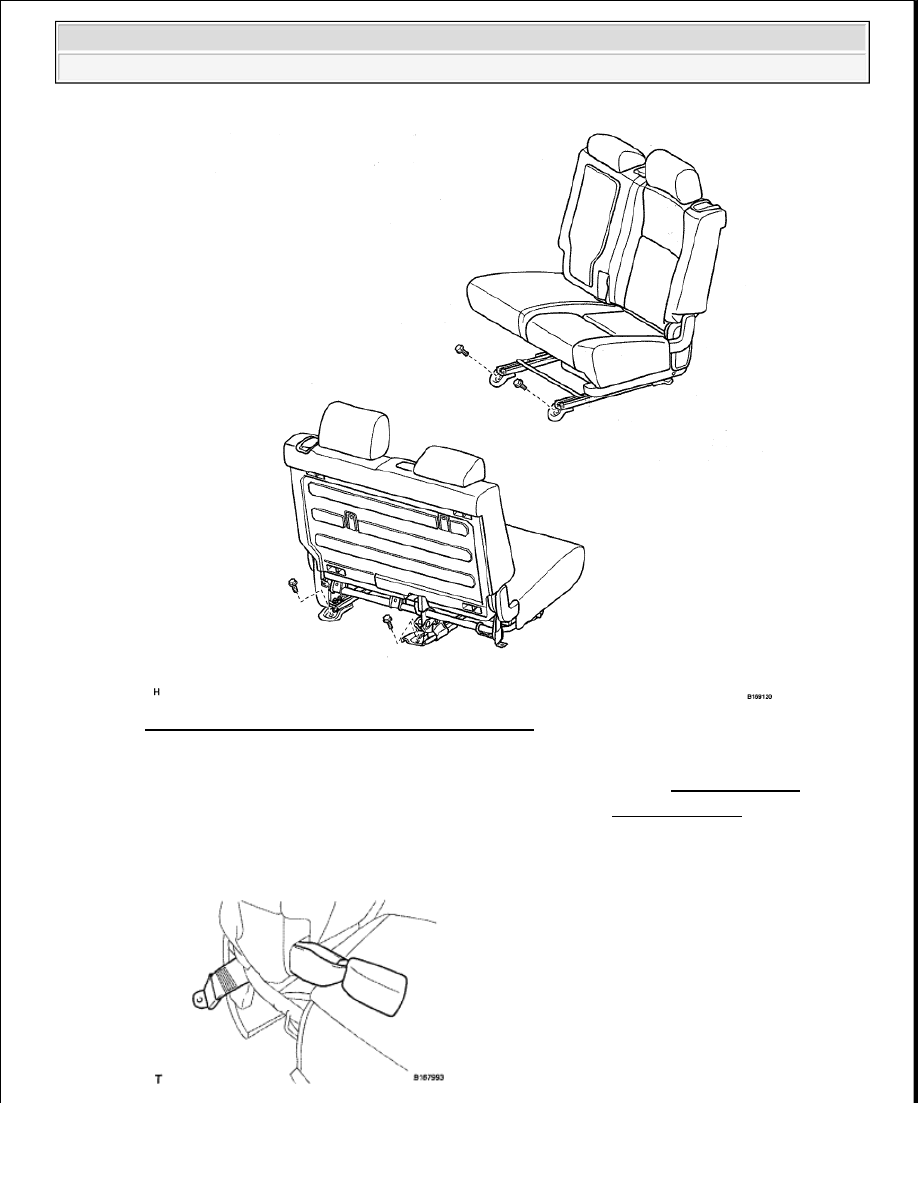

Fig. 128: Identifying Rear Seat Assembly LH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. CONNECT REAR SEAT INNER BELT ASSEMBLY

a. Connect the seat belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

NOTE:

Do not overlap the anchor part of the seat belt and protruding parts
of the vehicle body.
