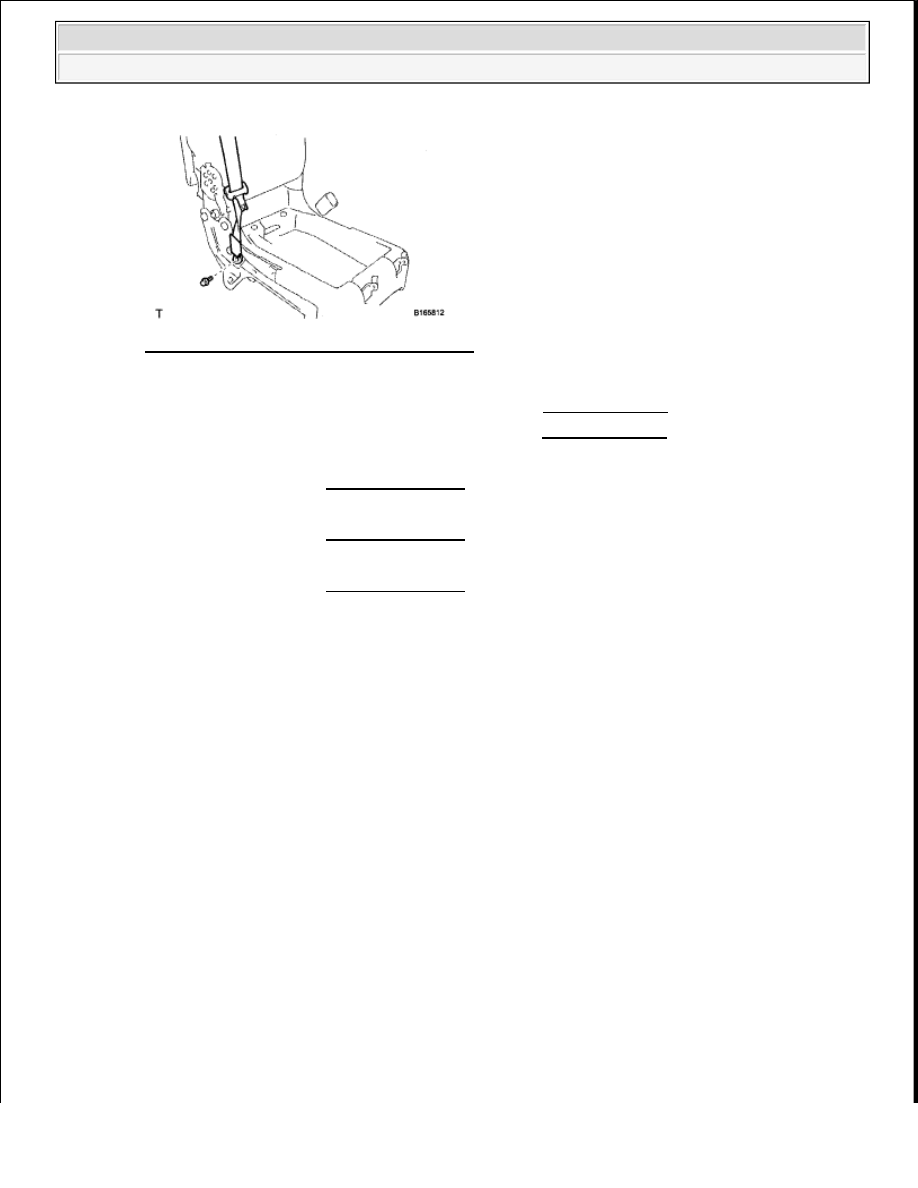

Fig. 111: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL CENTER SEAT CUSHION SHIELD RH (See REASSEMBLY )

15. INSTALL CENTER SEAT CUSHION SHIELD LH (See REASSEMBLY )

16. INSTALL CENTER FRONT SEAT ASSEMBLY

a. Install the front seat (see INSTALLATION ).

17. INSTALL FRONT SEAT ASSEMBLY (for Power Seat)

a. Install the front seat (see INSTALLATION ).

18. INSTALL FRONT SEAT ASSEMBLY (for Manual Seat)

a. Install the front seat (see INSTALLATION ).

SHOULDER BELT ANCHORAGE (EXCEPT REGULAR CAB)

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































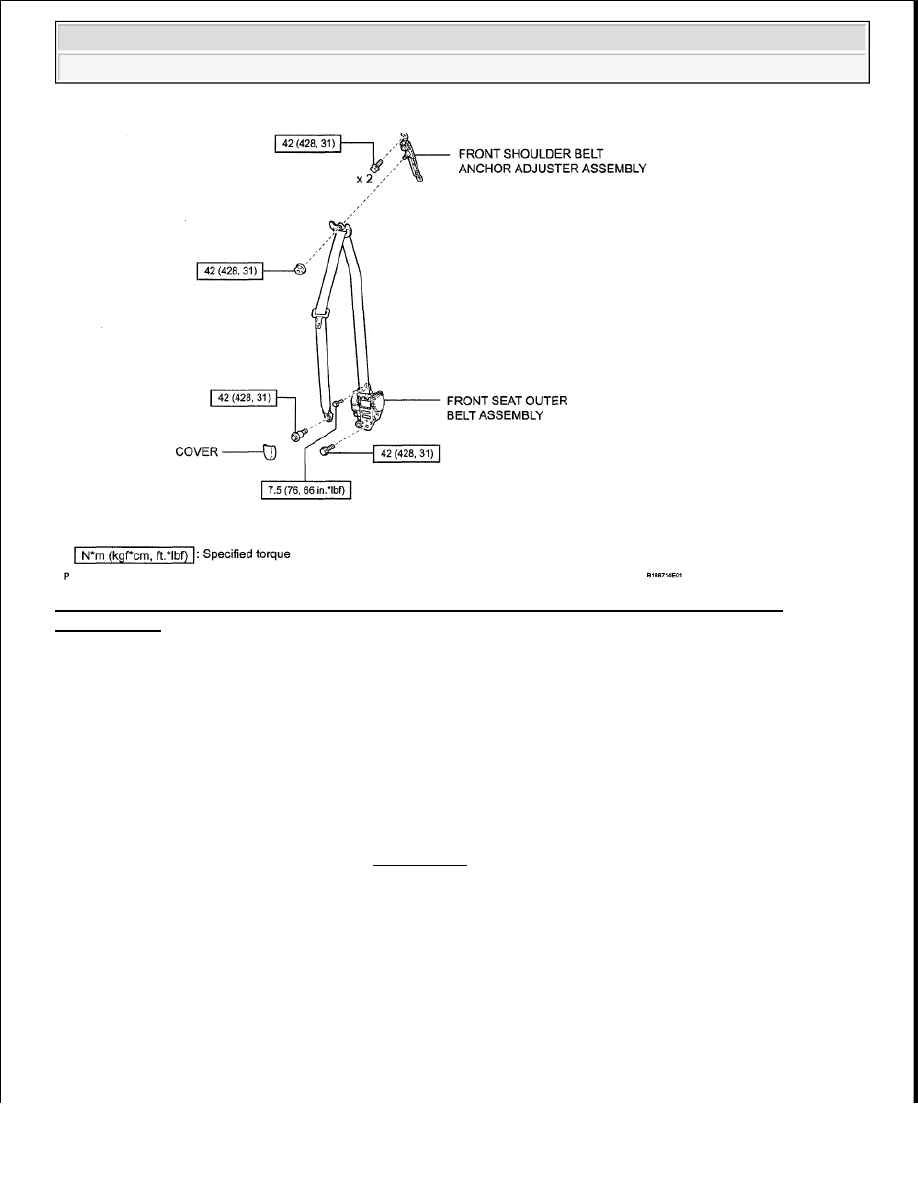

Fig. 112: Identifying Shoulder Belt Anchorage (Except Regular Cab) Components And Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

a. Remove the front seat belt (see REMOVAL ).

2. REMOVE FRONT SHOULDER BELT ANCHOR ADJUSTER ASSEMBLY

a. Remove the 2 bolts and adjuster.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































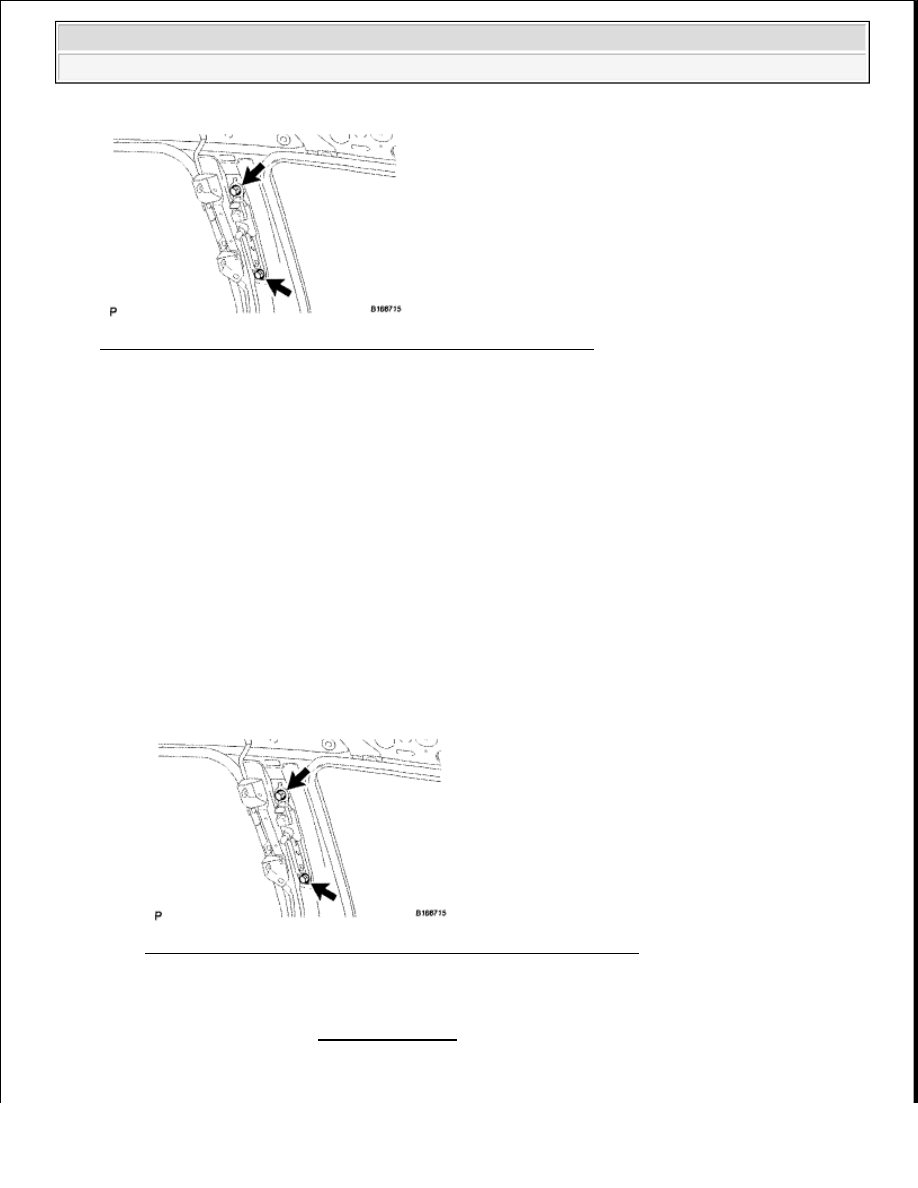

Fig. 113: Identifying Front Shoulder Belt Anchor Adjuster Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SHOULDER BELT ANCHOR ADJUSTER ASSEMBLY

a. Align the adjuster positioning hole with the claw, and install the adjuster with the 2 bolts.

HINT:

First install the upper bolt, and then install the lower bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 114: Identifying Front Shoulder Belt Anchor Adjuster Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT SEAT OUTER BELT ASSEMBLY

a. Install the seat belt (see INSTALLATION ).

REAR SEAT INNER BELT ASSEMBLY (FOR DOUBLE CAB)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































COMPONENTS

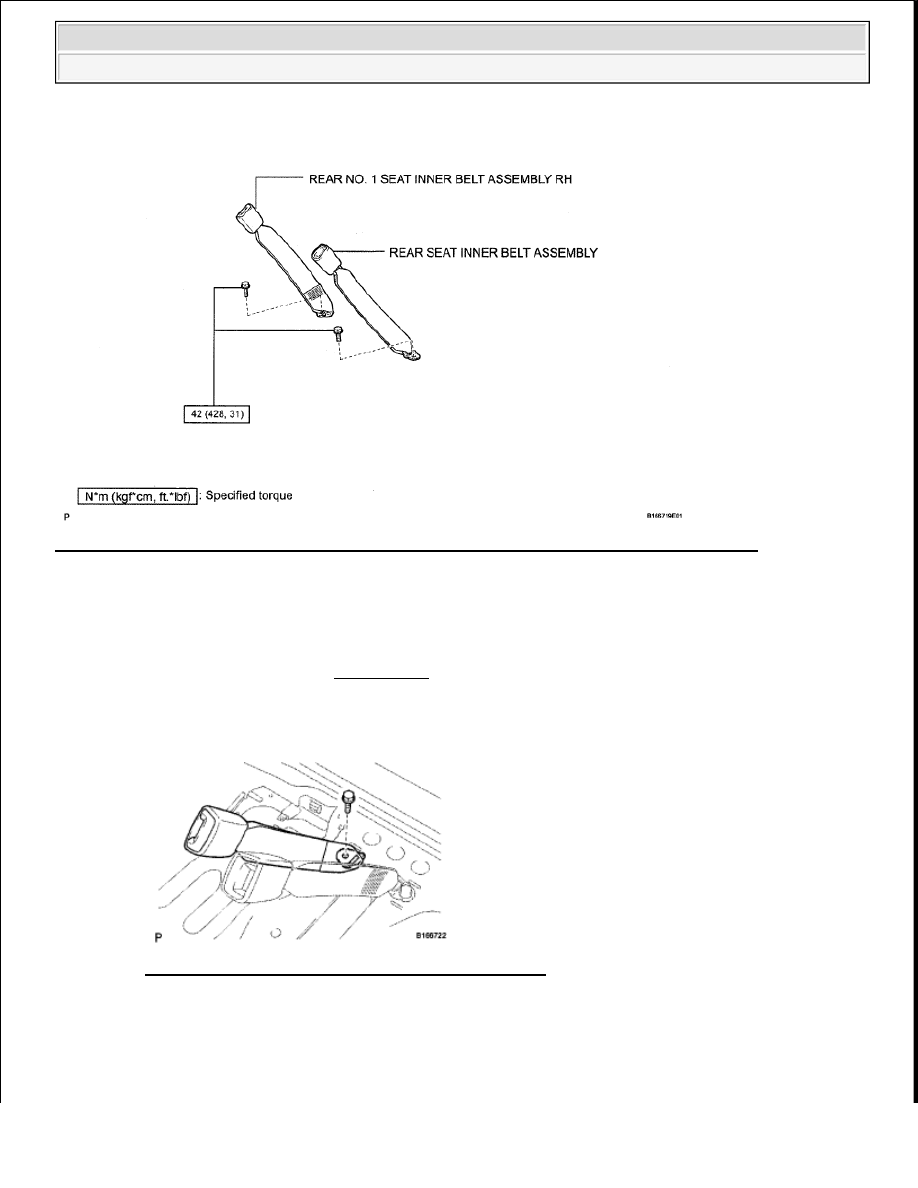

Fig. 115: Identifying Rear Seat Inner Belt Assembly Components And Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE REAR SEAT ASSEMBLY

a. Remove the rear seat (see REMOVAL ).

2. REMOVE REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

a. Remove the bolt and belt.

Fig. 116: Identifying Rear No. 1 Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE REAR SEAT INNER BELT ASSEMBLY

a. Remove the bolt and belt.
