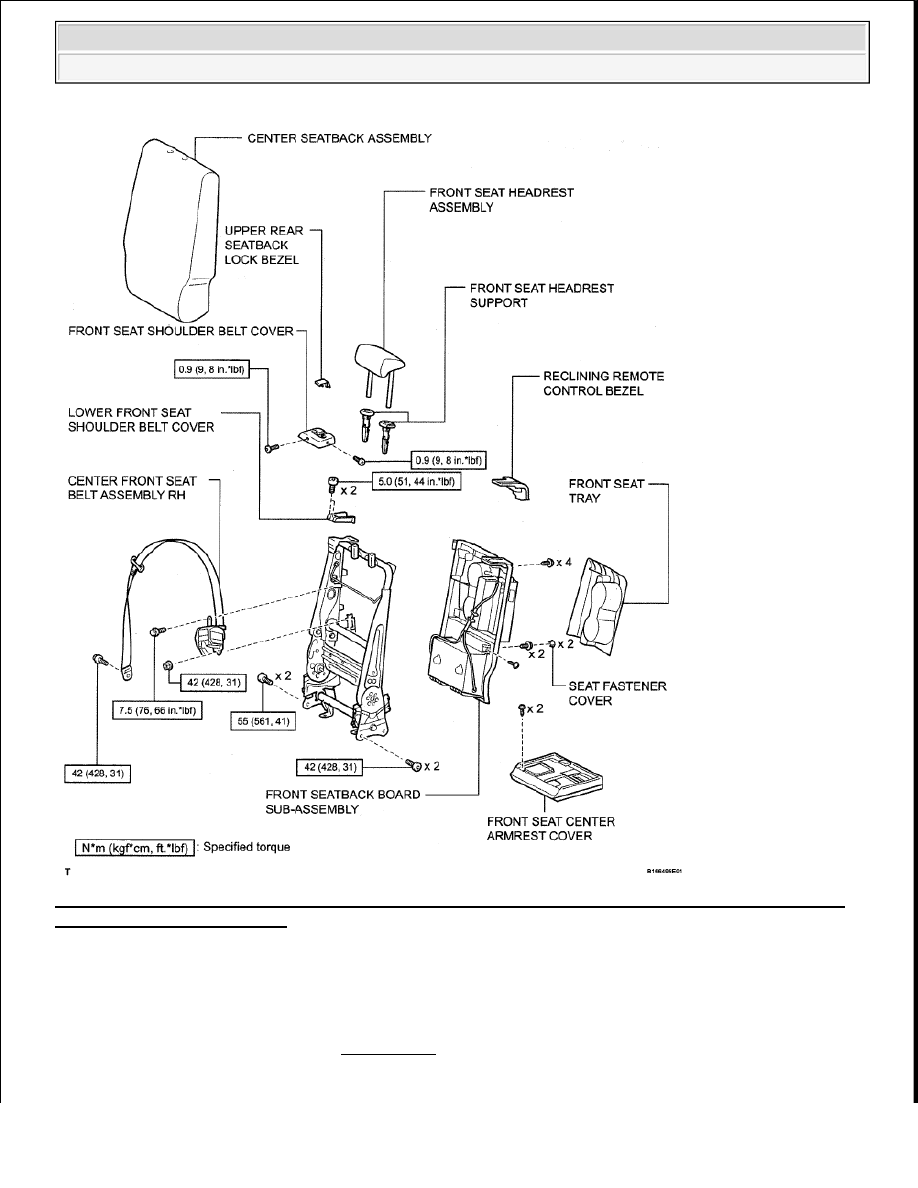

Fig. 106: Identifying Front Seat Outer Belt Assembly (For Center Seat) Replacement Components And
Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

a. Remove the front seat (see REMOVAL ).

2. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































a. Remove the front seat (see REMOVAL ).

3. REMOVE CENTER FRONT SEAT ASSEMBLY

a. Remove the front seat (see REMOVAL ).

4. REMOVE CENTER SEAT CUSHION SHIELD LH (See DISASSEMBLY )

5. REMOVE CENTER SEAT CUSHION SHIELD RH (See DISASSEMBLY )

6. DISCONNECT CENTER FRONT SEAT BELT ASSEMBLY RH

a. Remove the bolt and seat belt anchor.

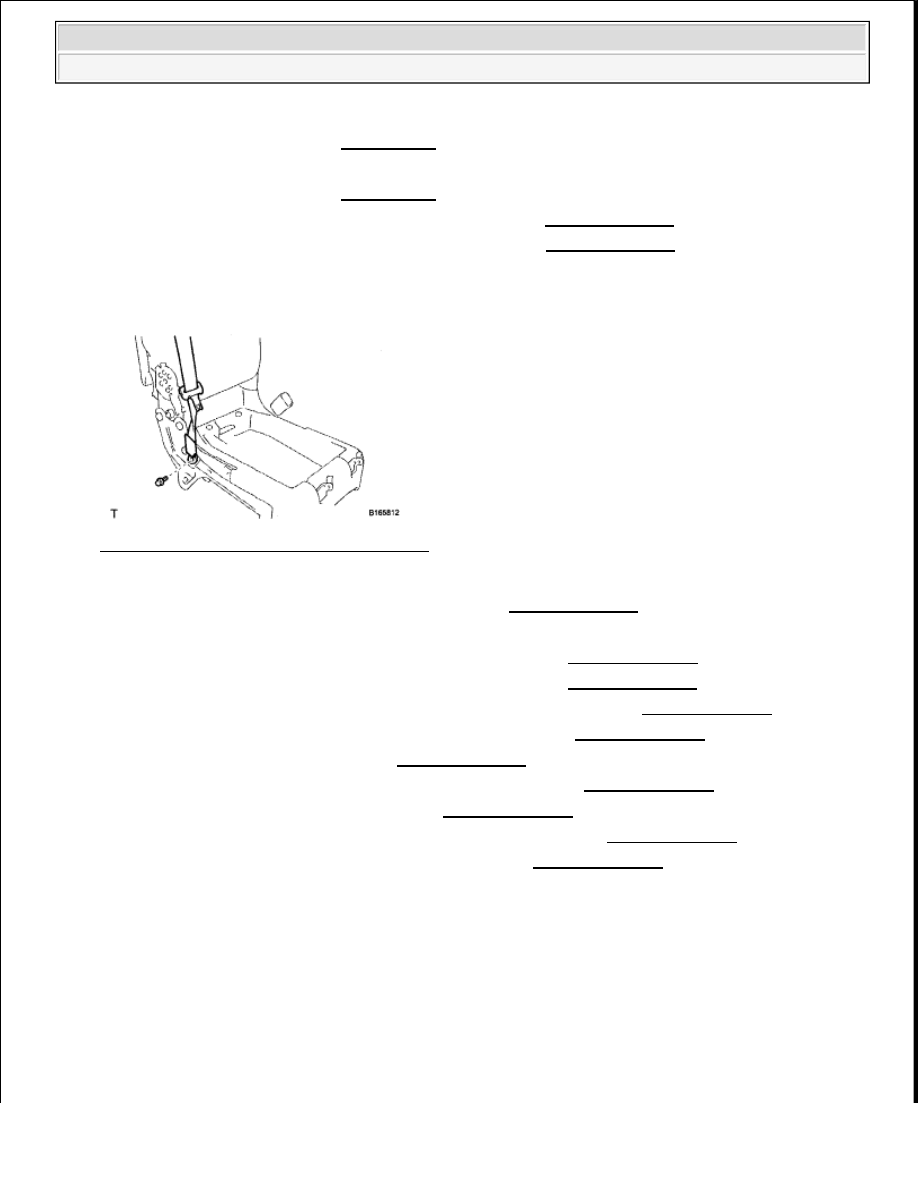

Fig. 107: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE CENTER SEATBACK ASSEMBLY (See DISASSEMBLY )

8. REMOVE FRONT SEAT HEADREST ASSEMBLY

9. REMOVE FRONT SEAT SHOULDER BELT COVER (See DISASSEMBLY )

10. REMOVE UPPER REAR SEATBACK LOCK BEZEL (See DISASSEMBLY )

11. REMOVE LOWER FRONT SEAT SHOULDER BELT COVER (See DISASSEMBLY )

12. REMOVE RECLINING REMOTE CONTROL BEZEL (See DISASSEMBLY )

13. REMOVE FRONT SEAT TRAY (See DISASSEMBLY )

14. REMOVE CENTER FRONT SEAT ARMREST COVER (See DISASSEMBLY )

15. REMOVE SEAT FASTENER COVER (See DISASSEMBLY )

16. REMOVE FRONT SEATBACK BOARD SUB-ASSEMBLY (See DISASSEMBLY )

17. REMOVE FRONT SEAT HEADREST SUPPORT (See DISASSEMBLY )

18. REMOVE CENTER FRONT SEAT BELT ASSEMBLY RH

a. Remove the nut and bolt, and then detach the 2 claws and remove the seat belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































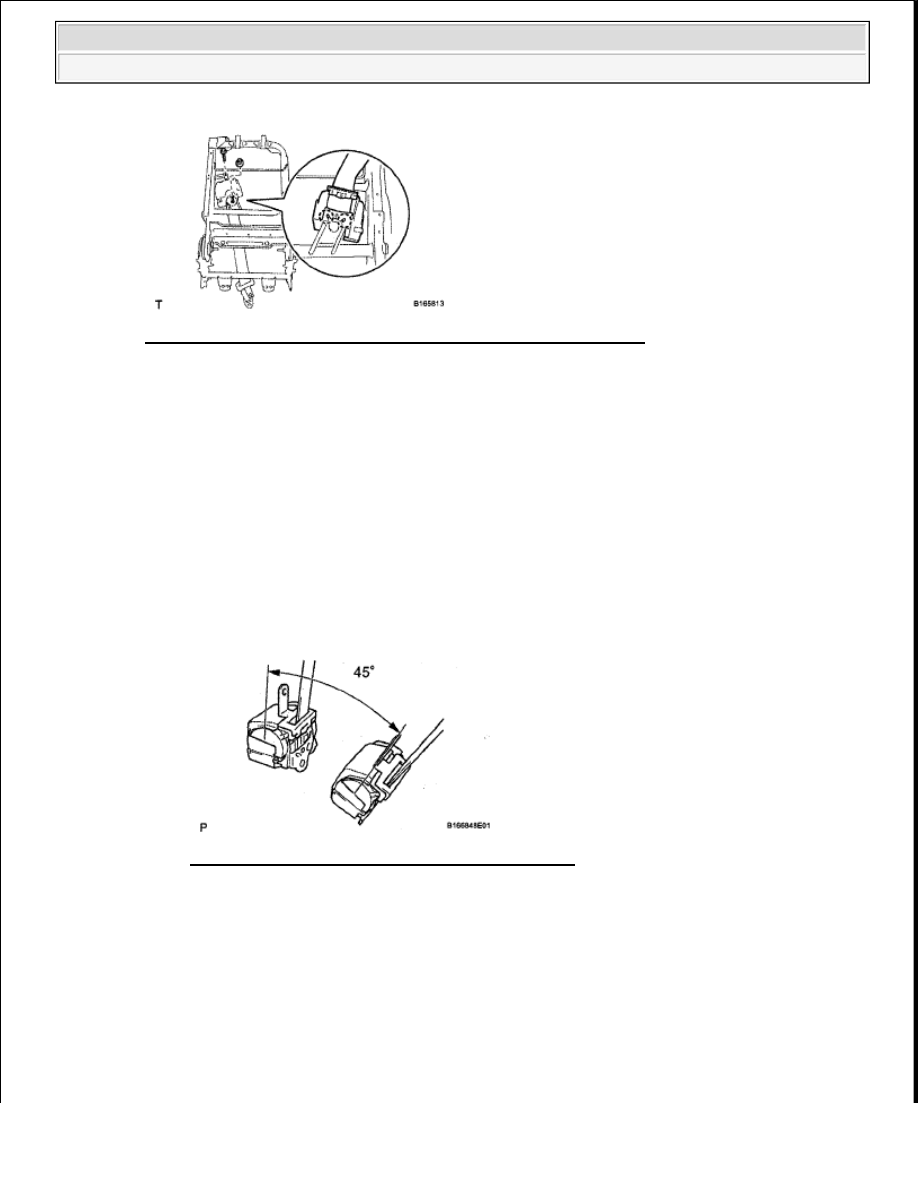

Fig. 108: Identifying Center Front Seat Belt Claws, Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT CENTER FRONT SEAT BELT ASSEMBLY RH

a. Before installing the seat belt, check the ELR.

1. When the inclination of the retractor is 15° or less, check that the belt can be pulled from the

retractor. When the inclination of the retractor is over 45°, check that the belt locks. If the
operation is not as specified, replace the seat belt assembly.

Fig. 109: Identifying Center Front Seat Belt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check the fastening function of the child restraint system.

1. When the belt is pulled out fully, the belt should automatically start to retract.

2. After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

CAUTION: Do not disassemble the retractor.

NOTE:

The check should be performed with the outer belt installed.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































INSTALLATION

1. INSTALL CENTER FRONT SEAT BELT ASSEMBLY RH

a. Align the seat frame's claws with the seat belt retractor positioning holes.

b. Install the seat belt with the nut and bolt.

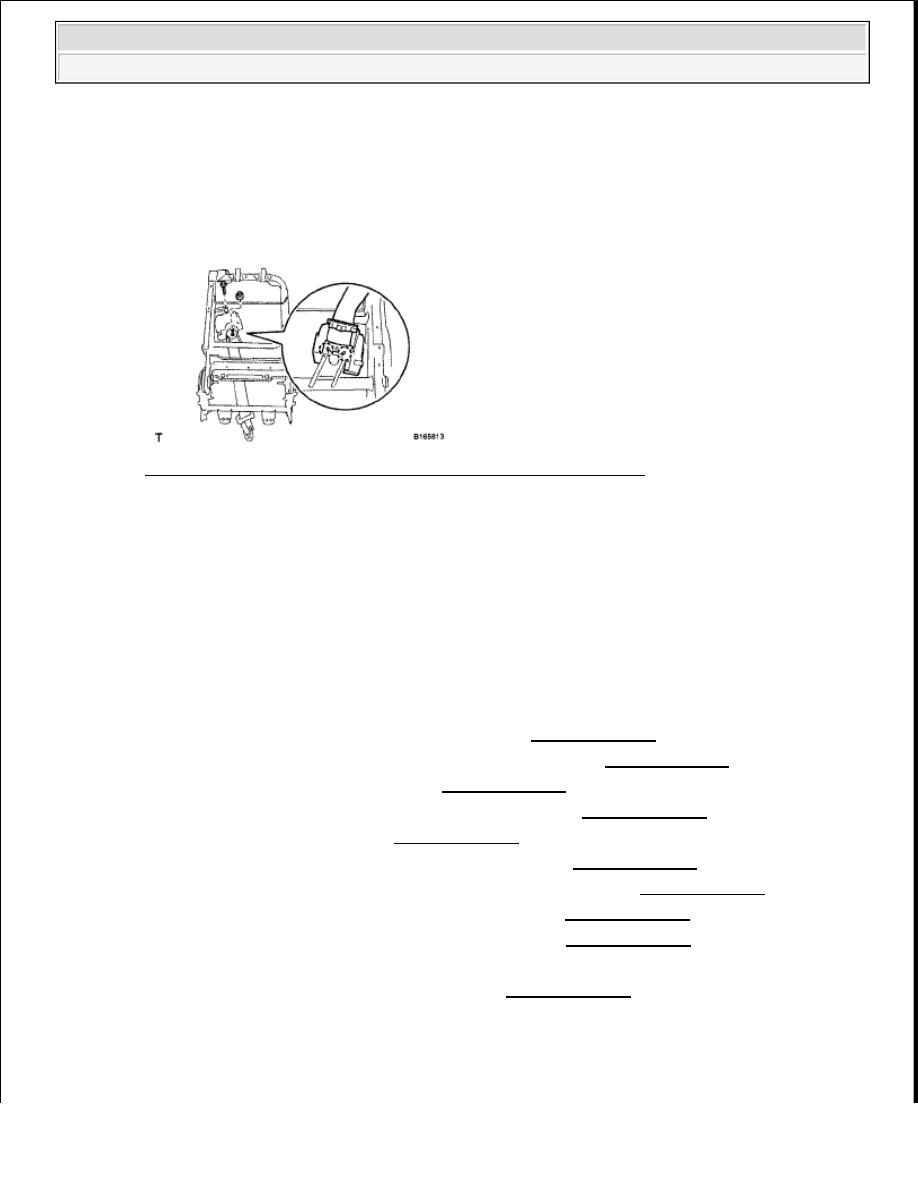

Fig. 110: Identifying Center Front Seat Belt Claws, Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

First install the bolt, and then install the nut.

Torque:

for bolt 7.5 N*m (76 kgf*cm, 66 in.*lbf)

for nut 42 N*m (428 kgf*cm, 31 ft.*lbf)

2. INSTALL FRONT SEAT HEADREST SUPPORT (See REASSEMBLY )

3. INSTALL FRONT SEATBACK BOARD SUB-ASSEMBLY (See REASSEMBLY )

4. INSTALL SEAT FASTENER COVER (See REASSEMBLY )

5. INSTALL CENTER FRONT SEAT ARMREST COVER (See REASSEMBLY )

6. INSTALL FRONT SEAT TRAY (See REASSEMBLY )

7. INSTALL RECLINING REMOTE CONTROL BEZEL (See REASSEMBLY )

8. INSTALL LOWER FRONT SEAT SHOULDER BELT COVER (See REASSEMBLY )

9. INSTALL UPPER REAR SEATBACK LOCK BEZEL (See REASSEMBLY )

10. INSTALL FRONT SEAT SHOULDER BELT COVER (See REASSEMBLY )

11. INSTALL FRONT SEAT HEADREST ASSEMBLY

12. INSTALL CENTER SEATBACK ASSEMBLY (See REASSEMBLY )

13. CONNECT CENTER FRONT SEAT BELT ASSEMBLY RH

a. Install the belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)
