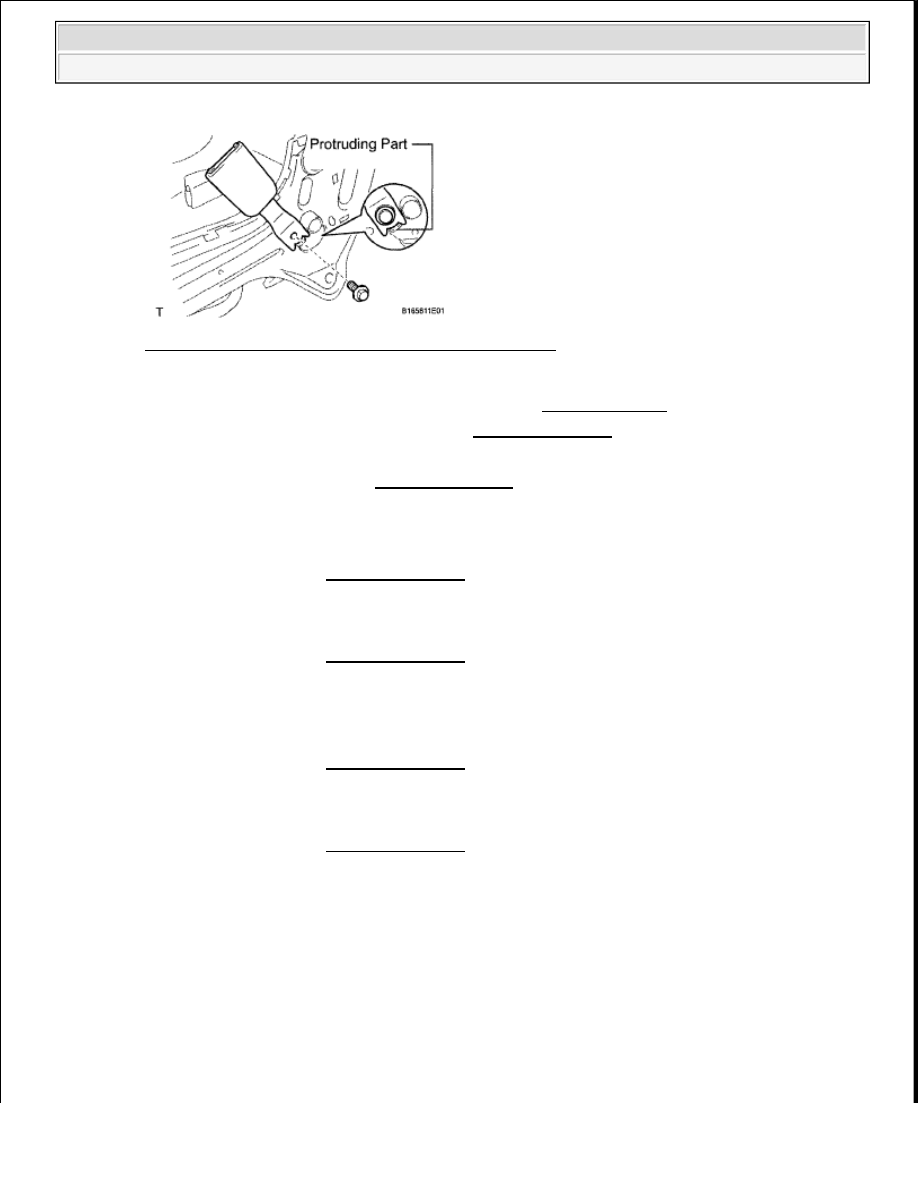

Fig. 19: Identifying Center Front Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CENTER SEAT CUSHION SHIELD LH (See REASSEMBLY )

3. INSTALL CENTER SEAT BACK PANEL (See INSTALLATION )

4. INSTALL CENTER FRONT SEAT ASSEMBLY

a. Install the center front seat (see INSTALLATION ).

5. INSTALL FRONT SEAT ASSEMBLY RH

a. for Power Seat:

Install the front seat (see INSTALLATION ).

b. for Manual Seat:

Install the front seat (see INSTALLATION ).

6. INSTALL FRONT SEAT ASSEMBLY LH

a. for Power Seat:

Install the front seat (see INSTALLATION ).

b. for Manual Seat:

Install the front seat (see INSTALLATION ).

FRONT SEAT OUTER BELT ASSEMBLY (FOR DOUBLE CAB)

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

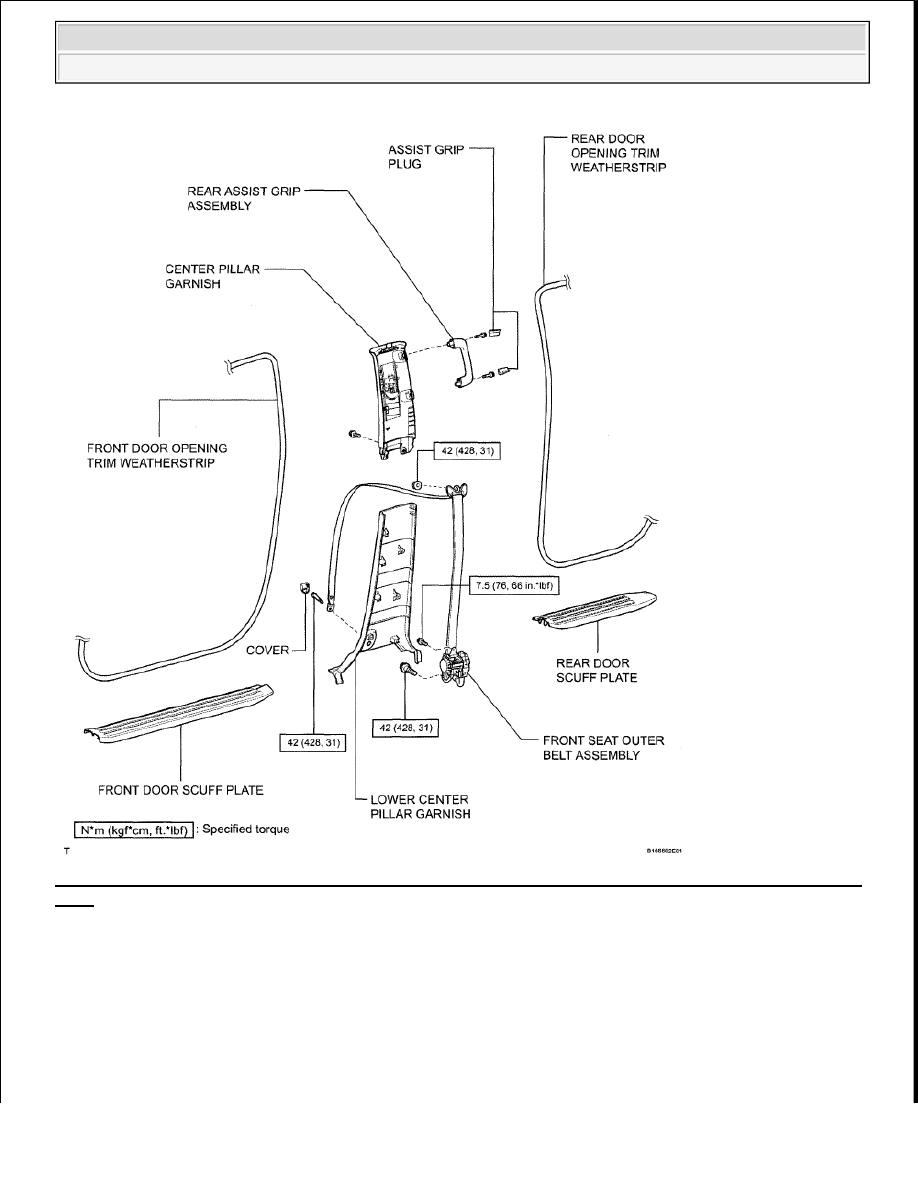

Fig. 20: Identifying Front Seat Outer Belt Assembly Components And Torque Specifications (For Double
Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT SEAT ASSEMBLY

a. for Manual Seat:

Remove the front seat (see REMOVAL ).

b. for Power Seat:

Remove the front seat (see REMOVAL ).

3. REMOVE FRONT DOOR SCUFF PLATE (See REMOVAL )

4. REMOVE REAR DOOR SCUFF PLATE (See REMOVAL )

5. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP

a. Partially remove the front door opening trim weatherstrip so that the center lower pillar garnish and

center pillar garnish can be removed (see REMOVAL ).

6. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP

a. Partially remove the rear door opening trim weatherstrip so that the center lower pillar garnish and

center pillar garnish can be removed (see REMOVAL ).

7. REMOVE LOWER CENTER PILLAR GARNISH

a. Detach the 2 claws and remove the cover.

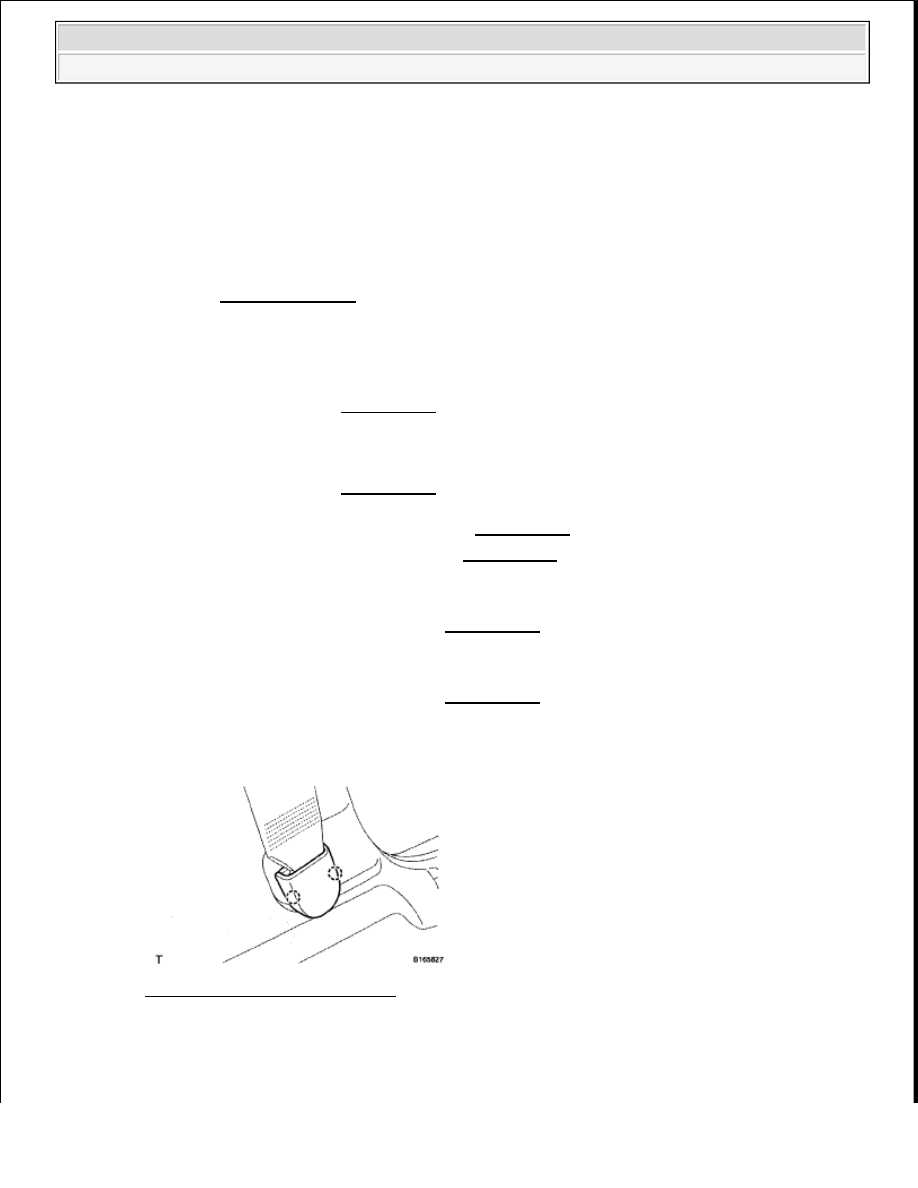

Fig. 21: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and seat belt anchor.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

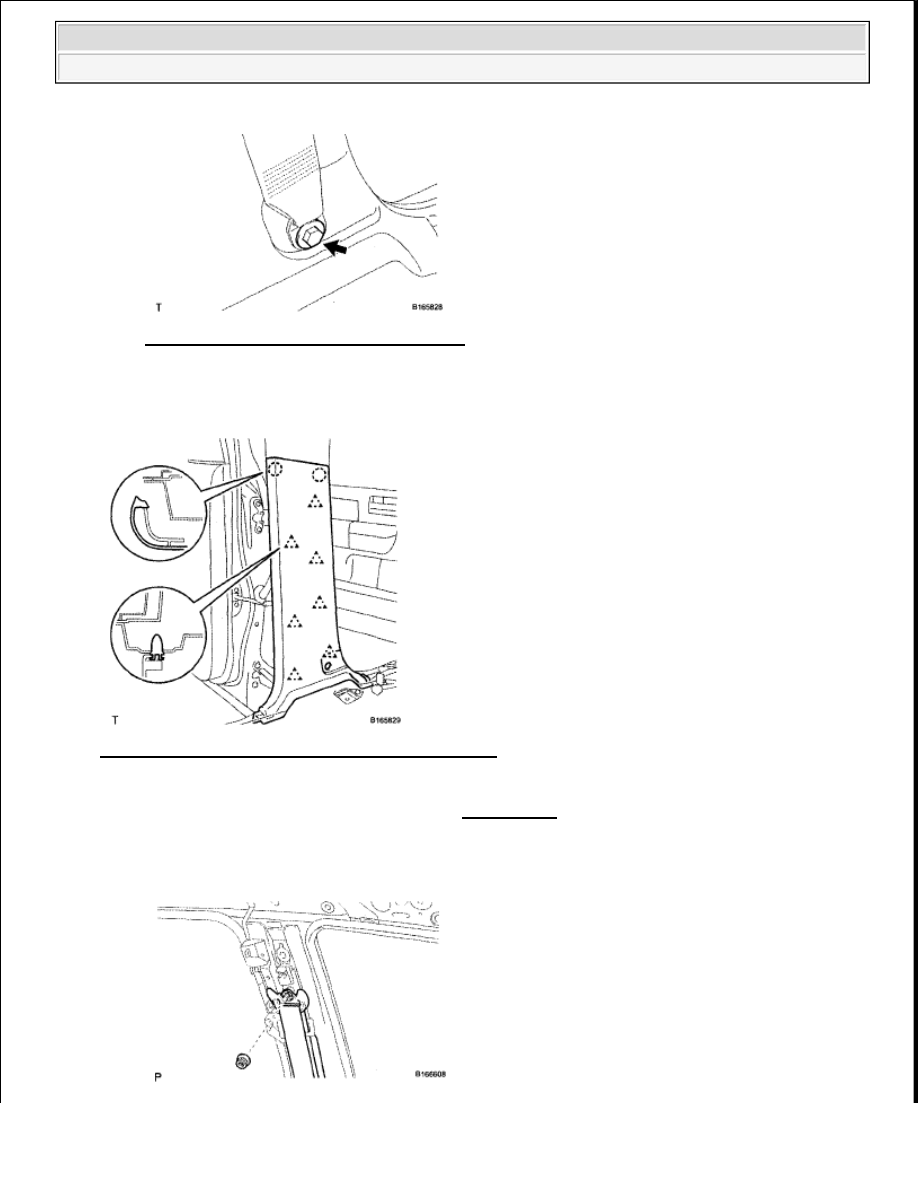

Fig. 22: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 7 clips and 2 claws, and remove the pillar garnish.

Fig. 23: Identifying Pillar Garnish Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE CENTER PILLAR GARNISH (See REMOVAL )

9. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

a. Remove the nut and shoulder anchor.
