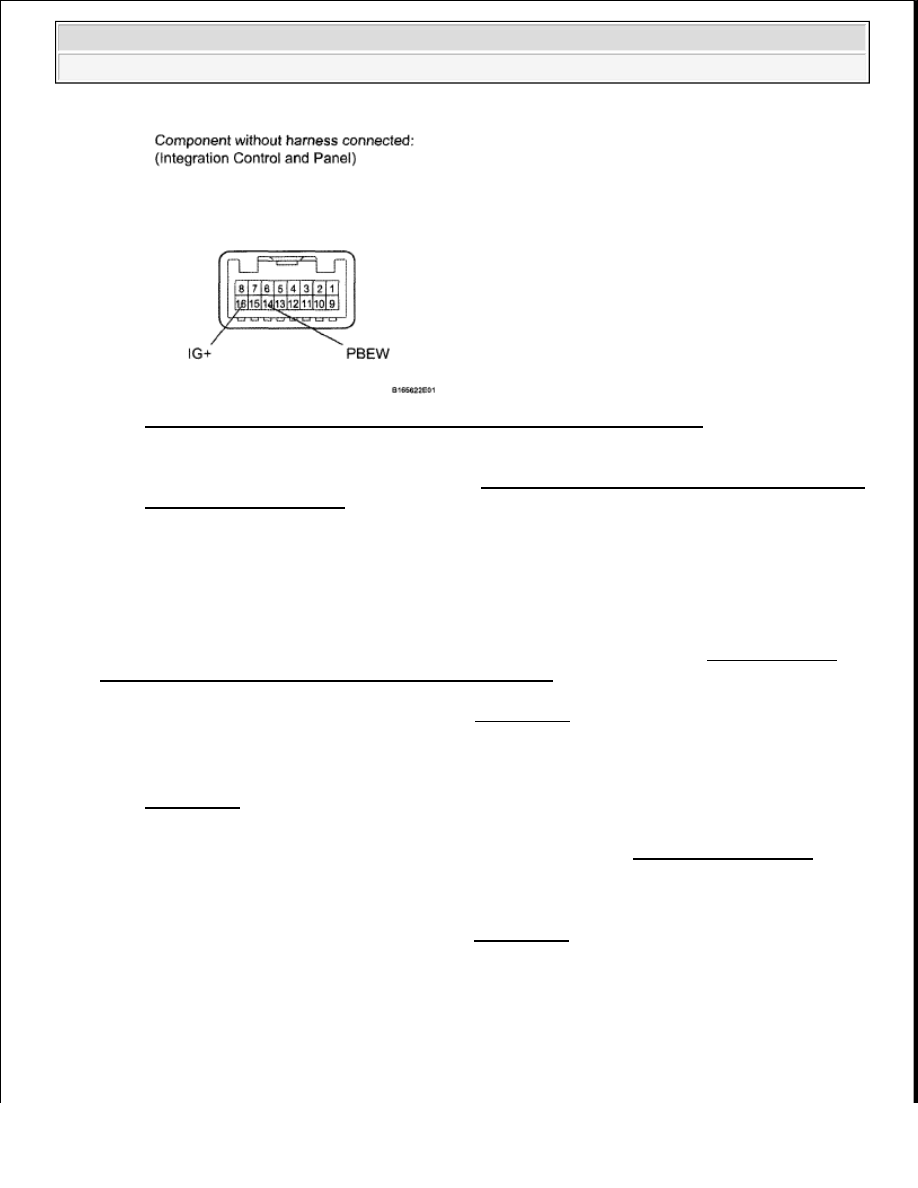

Fig. 11: Identifying Integration Control And Panel Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the integration control and panel (see INTEGRATION CONTROL AND PANEL (FOR

COLUMN SHIFT TYPE) ).

b. Connect the positive (+) battery lead to terminal 16 (IG+), and the negative (-) battery lead to

terminal 14 (PBEW).

c. Check that the front passenger side seat belt warning light comes on.

OK: Front passenger side seat belt warning light (for passenger side) comes on.

NG: REPLACE INTEGRATION CONTROL AND PANEL ASSEMBLY (See INTEGRATION
CONTROL AND PANEL (FOR COLUMN SHIFT TYPE) )

OK: REPLACE COMBINATION METER (See REMOVAL )

6. REPLACE FRONT SEAT INNER BELT ASSEMBLY RH

a. Temporarily replace the front seat inner belt RH with a new or normally functioning one (see

REMOVAL ).

7. CHECK FRONT PASSENGER SIDE SEAT BELT WARNING LIGHT

a. Check the front passenger side seat belt warning light function (see OPERATION CHECK ).

OK: Front passenger side seat belt warning light operates normally.

NG: REPLACE COMBINATION METER (See REMOVAL )

OK: END (FRONT SEAT INNER BELT RH IS DEFECTIVE)

FRONT SEAT INNER BELT ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

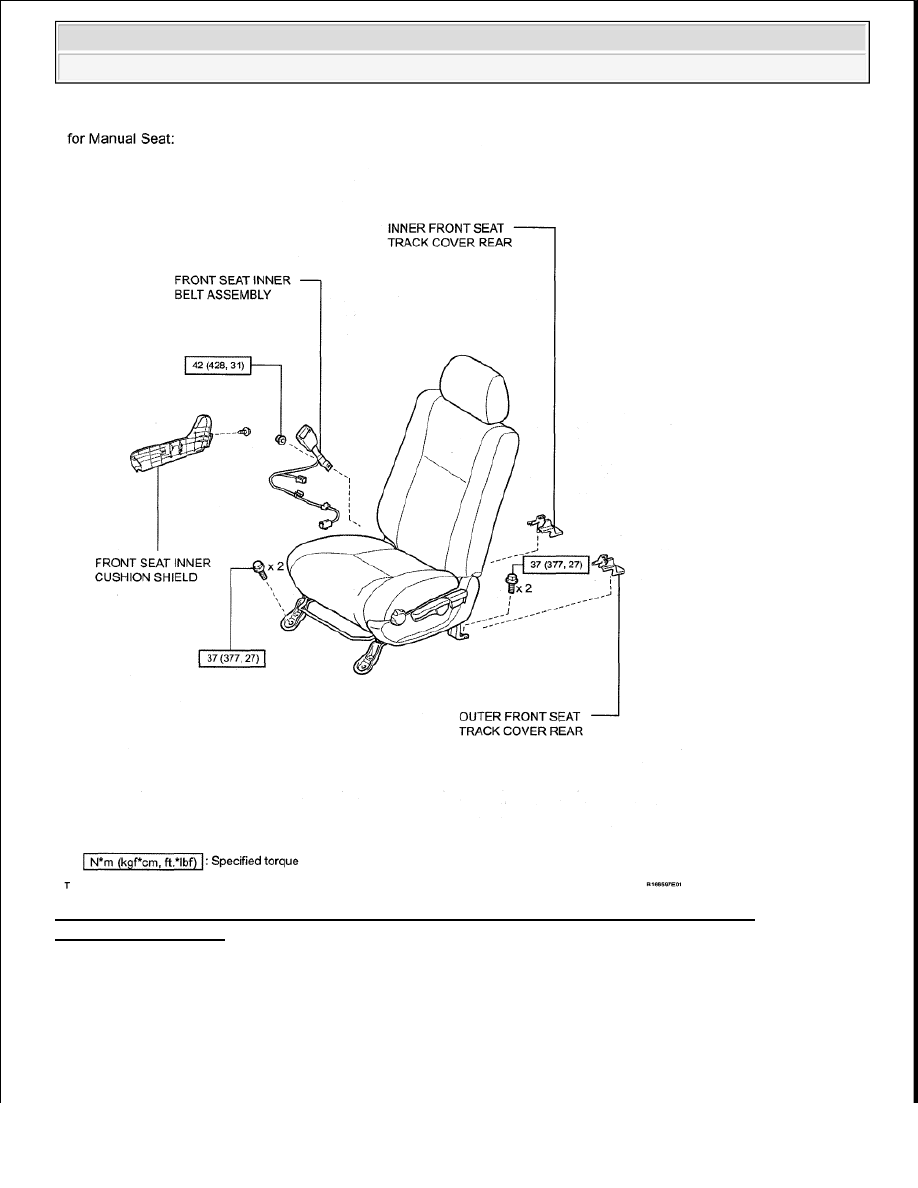

Fig. 12: Identifying Front Seat Inner Belt Assembly Replacement Components And Torque
Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

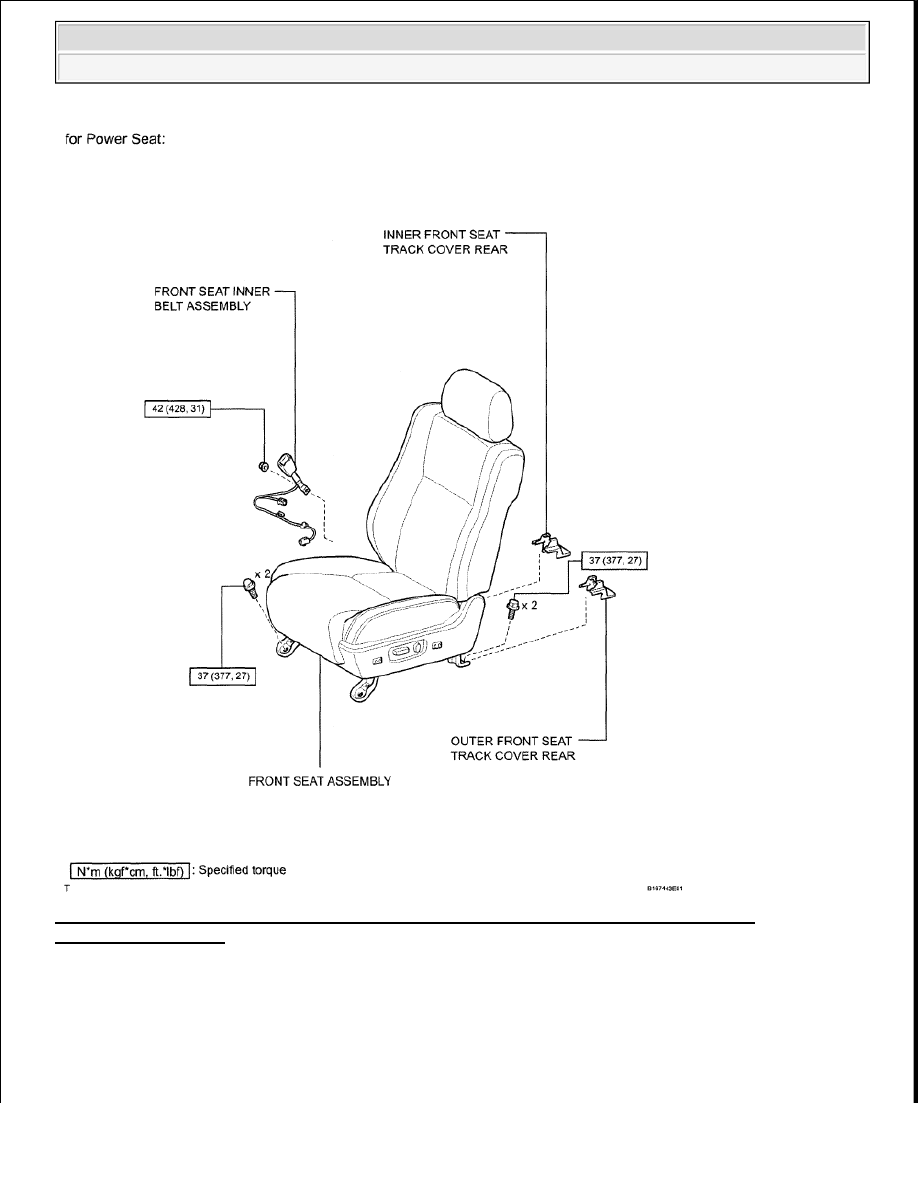

Fig. 13: Identifying Front Seat Inner Belt Assembly Replacement Components And Torque
Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

































The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

a. Remove the front seat (see REMOVAL ).

3. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)

a. Remove the front seat (see REMOVAL ).

4. REMOVE INNER FRONT SEAT CUSHION SHIELD (for Manual Seat) (See DISASSEMBLY )

5. REMOVE FRONT SEAT INNER BELT ASSEMBLY

a. Driver Side:

Disconnect the 2 connectors and detach the 4 clamps.

b. Passenger Side:

Disconnect the connector and detach the clamp.

c. Remove the nut and front seat inner belt.

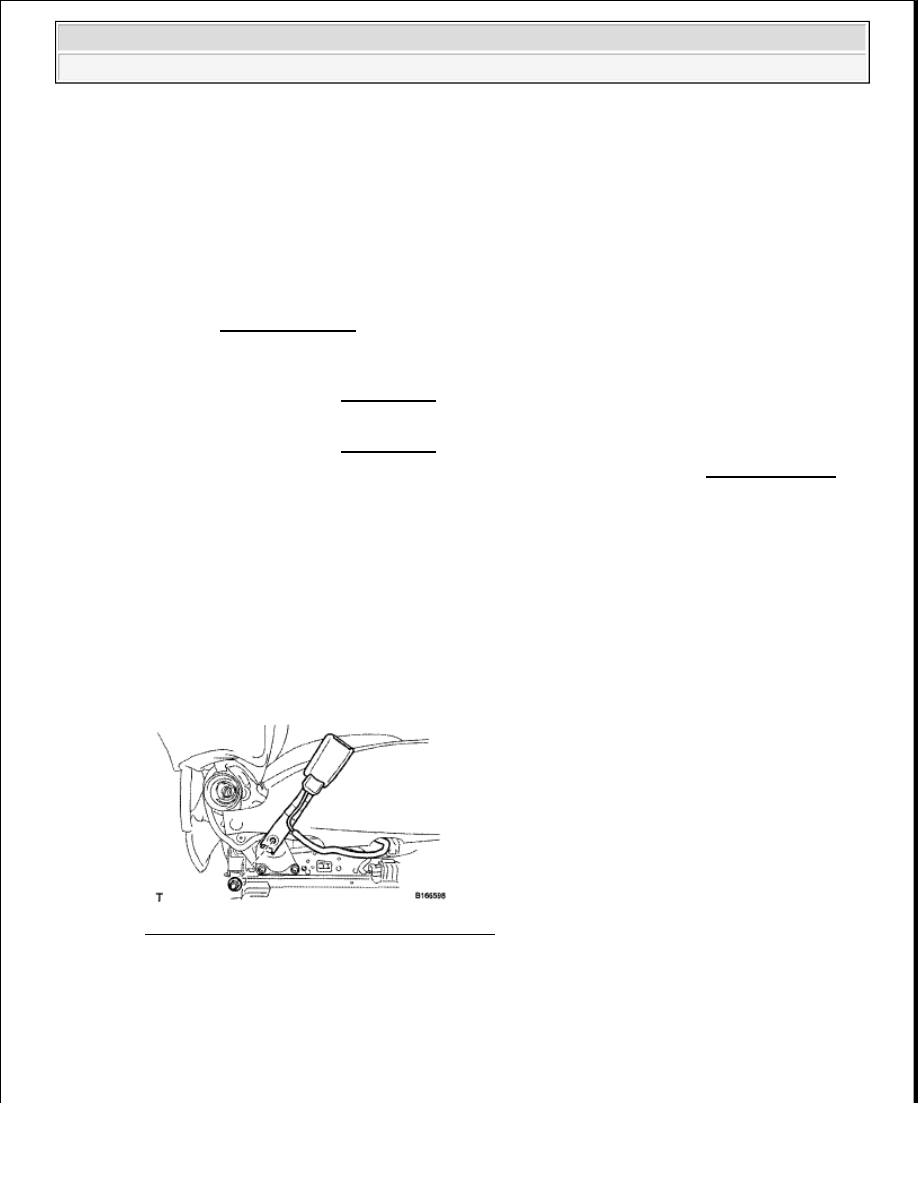

Fig. 14: Identifying Front Seat Inner Belt Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FRONT SEAT INNER BELT ASSEMBLY (for Driver Side)

a. Measure the resistance according to the value(s) in the table below.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
