Standard resistance

FRONT SEAT INNER BELT ASSEMBLY (FOR DRIVER SIDE) TESTER CONNECTION
SPECIFIED CONDITION CHART

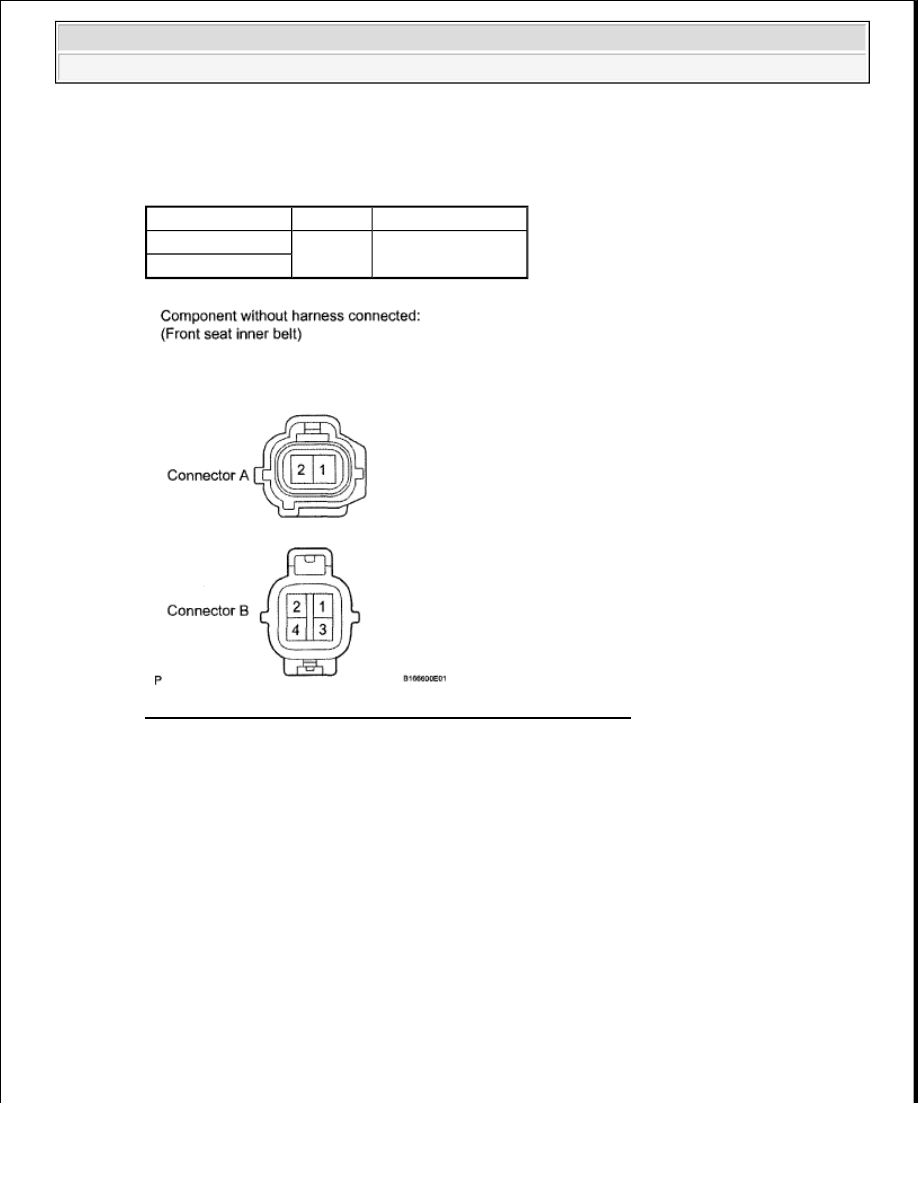

Fig. 15: Identifying Front Seat Inner Belt Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the inner belt assembly.

INSTALLATION

1. INSTALL FRONT SEAT INNER BELT ASSEMBLY

a. Install the front seat inner belt with the nut.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Tester Connection Condition Specified Condition

A1 - B2

Always

Below 1 ohms

A2-B4

NOTE:

Do not allow the anchor part of the front seat inner belt to overlap the
protruding part of the front seat adjuster.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































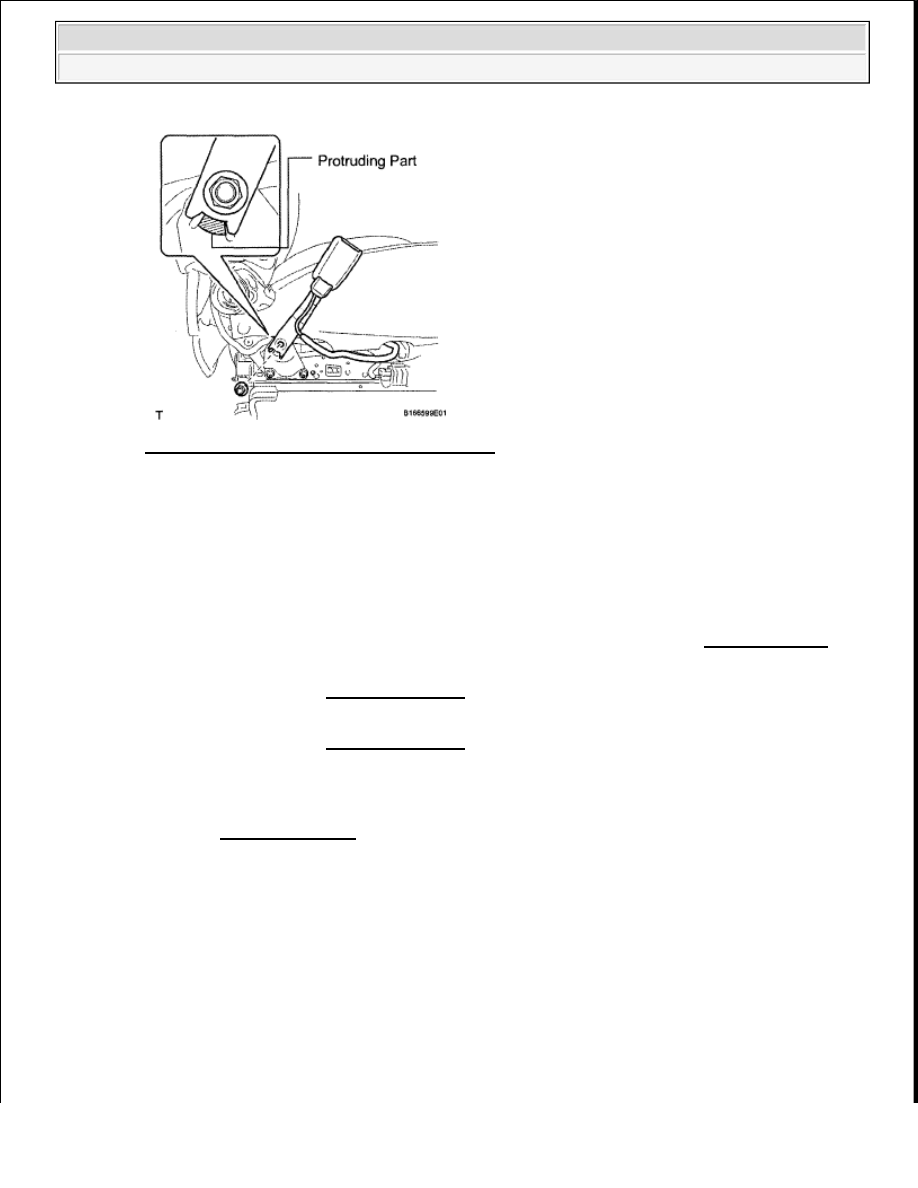

Fig. 16: Identifying Front Seat Inner Belt Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Driver Side:

1. Connect the 2 connectors and attach the 4 clamps.

c. Passenger Side:

Connect the connector and attach the clamp.

2. INSTALL INNER FRONT SEAT CUSHION SHIELD (for Manual Seat) (See REASSEMBLY )

3. INSTALL FRONT SEAT ASSEMBLY (for Power Seat)

a. Install the front seat (see INSTALLATION ).

4. INSTALL FRONT SEAT ASSEMBLY (for Manual Seat)

a. Install the front seat (see INSTALLATION ).

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

FRONT SEAT INNER BELT ASSEMBLY (FOR CENTER SEAT)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

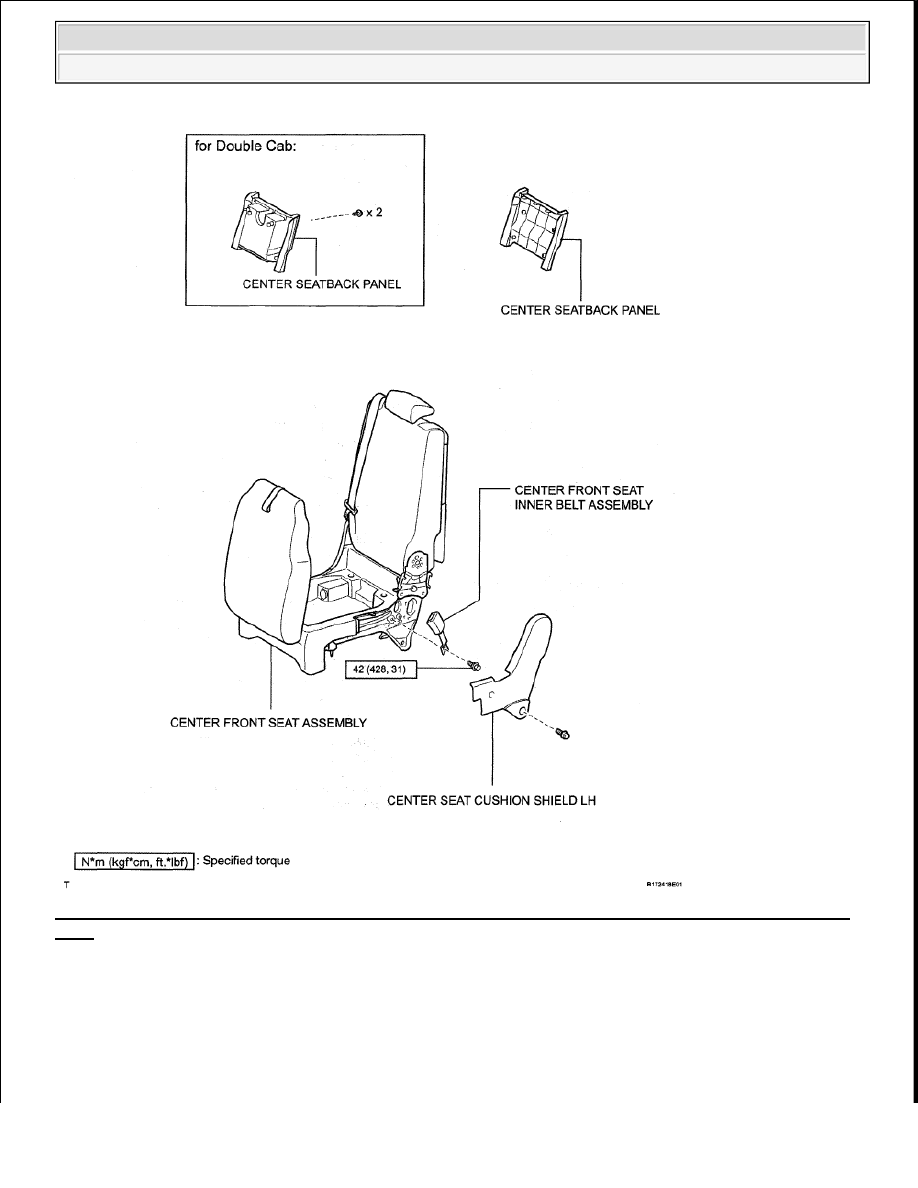

Fig. 17: Identifying Front Seat Inner Belt Assembly Components And Torque Specification (For Center
Seat)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH

a. for Power Seat:



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Remove the front seat (see REMOVAL ).

b. for Manual Seat:

Remove the front seat (see REMOVAL ).

2. REMOVE FRONT SEAT ASSEMBLY RH

a. for Power Seat:

Remove the front seat (see REMOVAL ).

b. for Manual Seat:

Remove the front seat (see REMOVAL ).

3. REMOVE CENTER FRONT SEAT ASSEMBLY

a. Remove the center front seat (see REMOVAL ).

4. REMOVE CENTER SEATBACK PANEL (See DISASSEMBLY )

5. REMOVE CENTER SEAT CUSHION SHIELD LH (See DISASSEMBLY )

6. REMOVE CENTER FRONT SEAT INNER BELT ASSEMBLY

a. Remove the bolt and the center front seat inner belt.

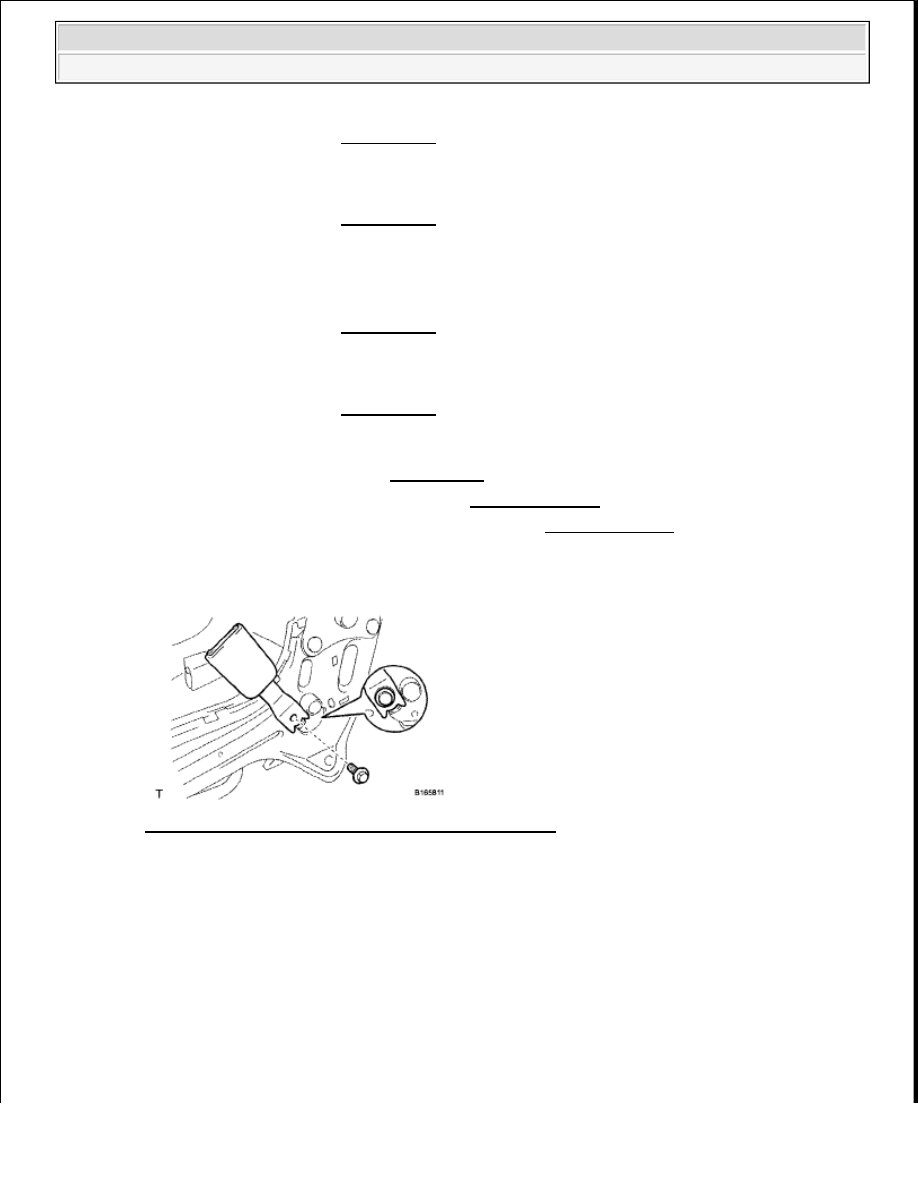

Fig. 18: Identifying Center Front Seat Inner Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CENTER FRONT SEAT INNER BELT ASSEMBLY

a. Install the inner belt with the nut.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

NOTE:

Do not overlap the anchor part of the seat belt and protruding part of
the seat adjuster.
