2. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

a. for Column Shift Type:

Install the instrument panel (See INSTALLATION ).

b. for Floor Shift Type:

Install the instrument panel (see INSTALLATION ).

TURN SIGNAL FLASHER ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

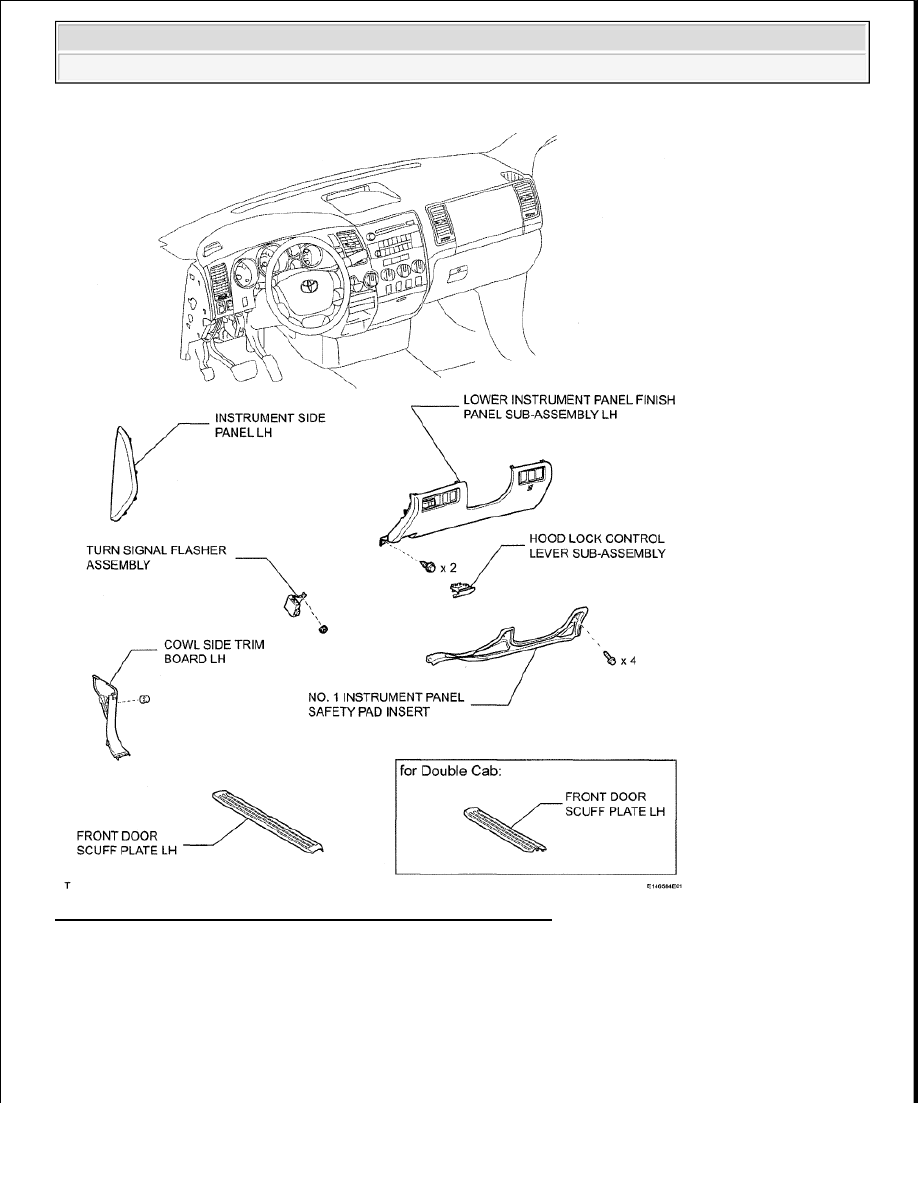

Fig. 240: Identifying Turn Signal Flasher Assembly Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT TURN SIGNAL FLASHER ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































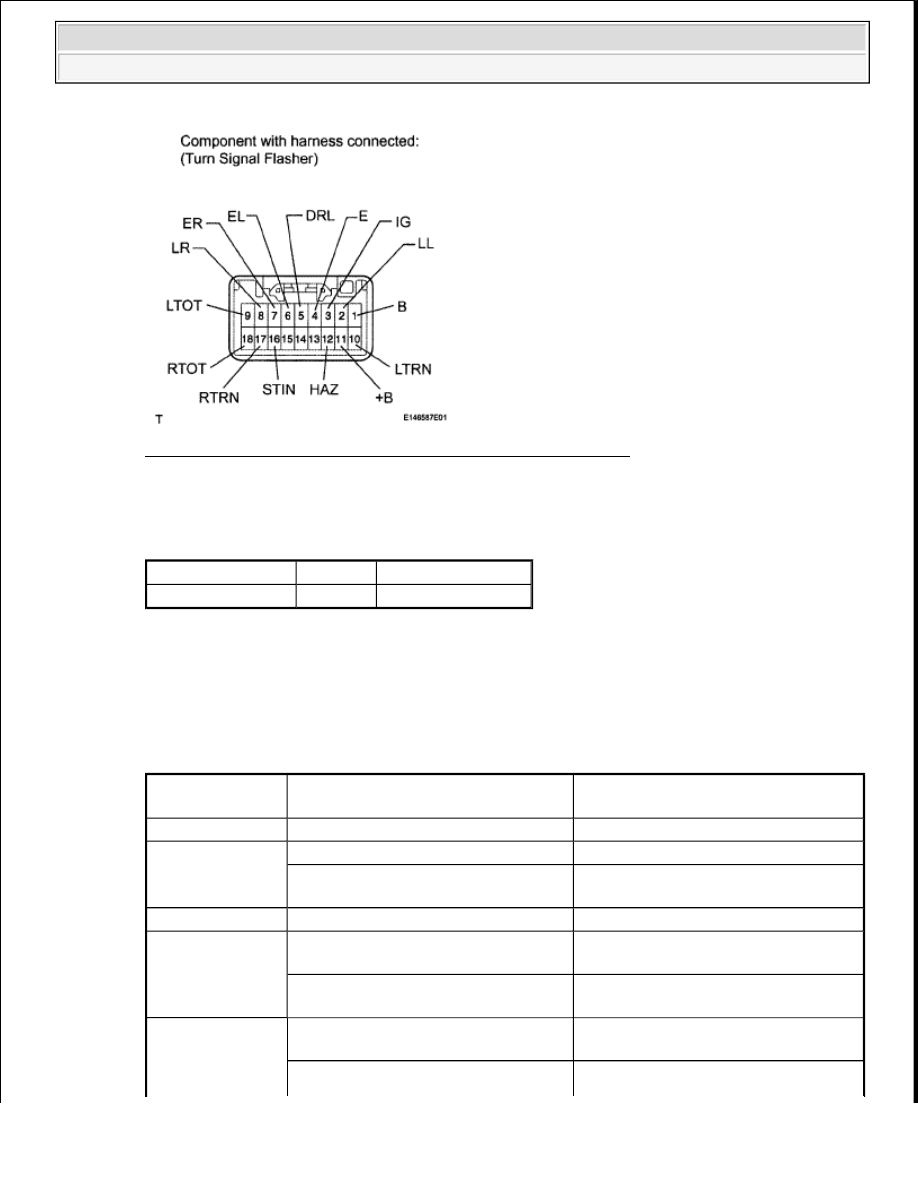

Fig. 241: Identifying Turn Signal Flasher Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

TURN SIGNAL FLASHER ASSEMBLY RESISTANCE

If the result is not as specified, replace the turn signal flasher.

b. Measure the voltage according to the value(s) in the table below.

Standard voltage

TURN SIGNAL FLASHER ASSEMBLY VOLTAGE

Tester Connection Condition Specified Condition

4 (E) - Body ground Always

Below 1 ohms

Tester

Connection

Switch Condition

Specified Condition

1 (B) - 4 (E)

Always

11 to 14 V

2 (LL) - 4 (E)

Hazard warning switch OFF

Below 1 V

Hazard warning switch ON

9 V or higher (60 to 120 times per
minute)

3 (IG) - 4 (E)

Ignition switch ON

11 to 14 V

6 (EL) - 4 (E)

Headlight dimmer switch (TURN L)

OFF

9 V or higher

Headlight dimmer switch (TURN L)

ON

Below 1 V

7 (ER) - 4 (E)

Headlight dimmer switch (TURN R)

OFF

9 V or higher

Headlight dimmer switch (TURN R)

Below 1 V



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab) (See REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

7. REMOVE TURN SIGNAL FLASHER ASSEMBLY

a. Disconnect the connector.

b. Remove the nut and flasher.

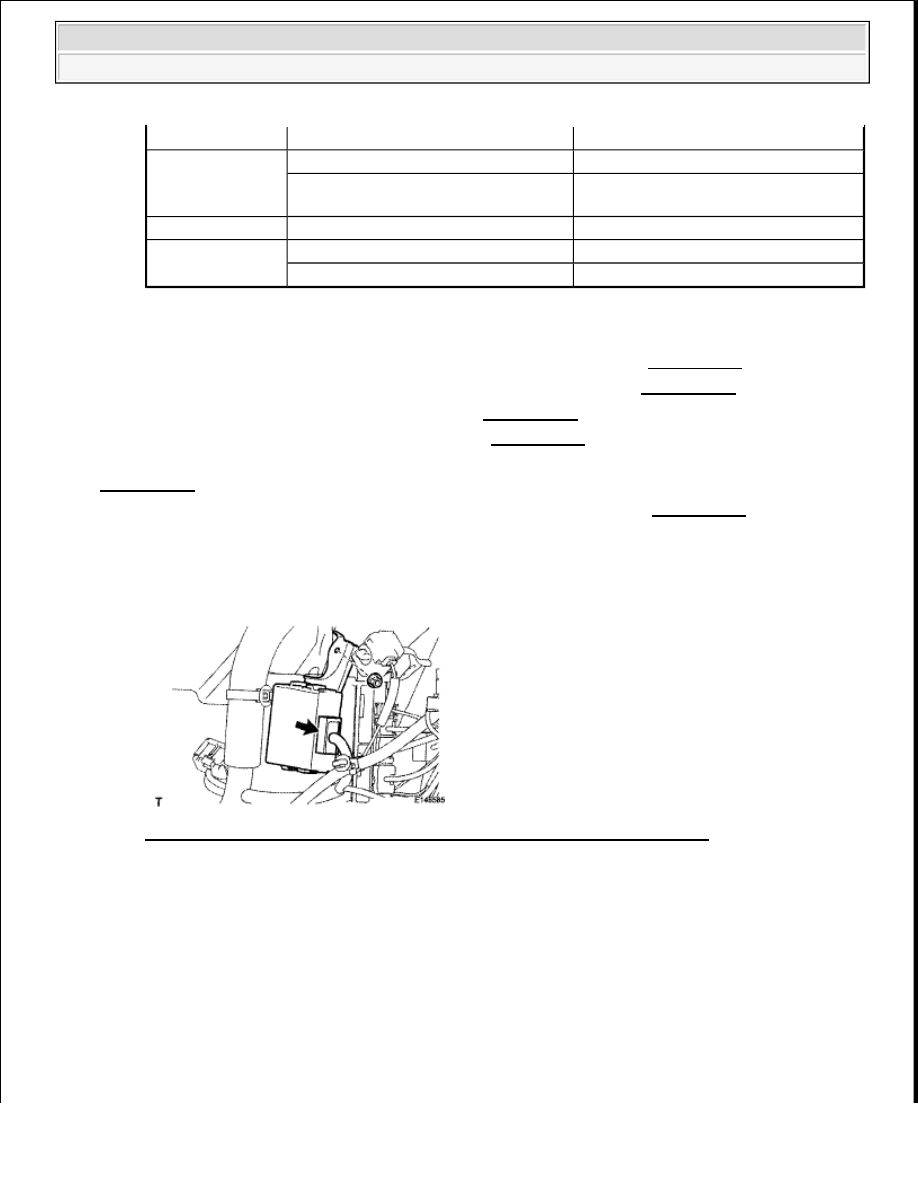

Fig. 242: Identifying Turn Signal Flasher Assembly Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL TURN SIGNAL FLASHER ASSEMBLY

a. Install the flasher with the nut.

b. Connect the connector.

ON

8 (LR) - 4 (E)

Hazard warning switch OFF

Below 1 V

Hazard warning switch ON

9 V or higher (60 to 120 times per

minute)

11 (+B) - 4 (E)

Always

11 to 14 V

12 (HAZ) - 4 (E)

Hazard warning switch OFF

9 V or higher

Hazard warning switch ON

Below 1 V
