Fig. 243: Identifying Turn Signal Flasher Assembly Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See INSTALLATION )

3. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

4. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

5. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

6. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

7. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab) (See INSTALLATION )

HEADLIGHT RELAY

ON-VEHICLE INSPECTION

1. REMOVE HEADLIGHT RELAY (HEAD)

a. Remove the headlight relay from the engine room relay box.

Fig. 244: Locating Headlight Relay
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































2. INSPECT HEADLIGHT RELAY

a. Measure the resistance according to the value(s) in the table below.

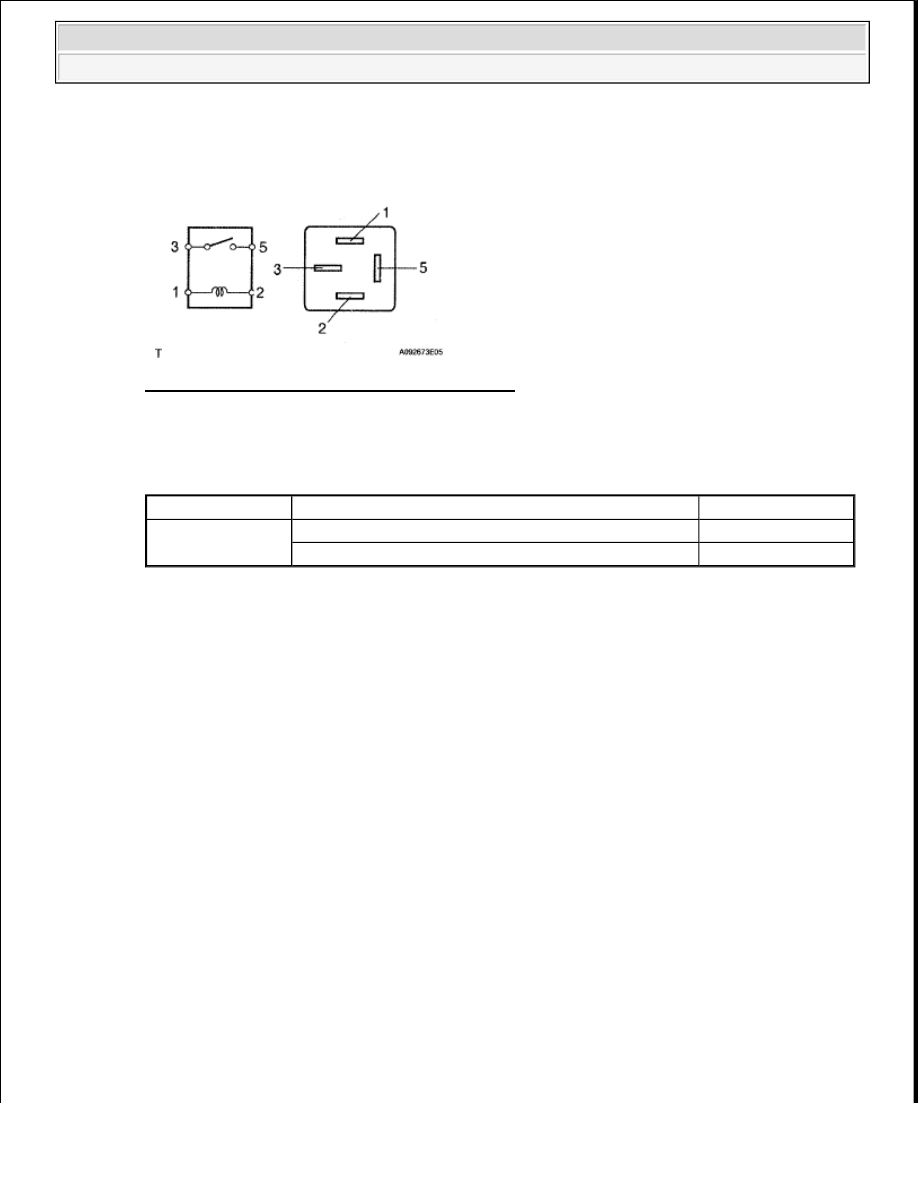

Fig. 245: Identifying Headlight Relay Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

HEADLIGHT RELAY

If the result is not as specified, replace the relay.

3. INSTALL HEADLIGHT RELAY

HEADLIGHT DIMMER RELAY

ON-VEHICLE INSPECTION

1. REMOVE HEADLIGHT DIMMER RELAY (DIM)

a. Remove the dimmer relay from the engine room relay box.

Tester Connection

Condition

Specified Condition

3 - 5

When battery voltage is not applied to terminals 1 and 2 10 kohms or higher
When battery voltage is applied to terminals 1 and 2

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































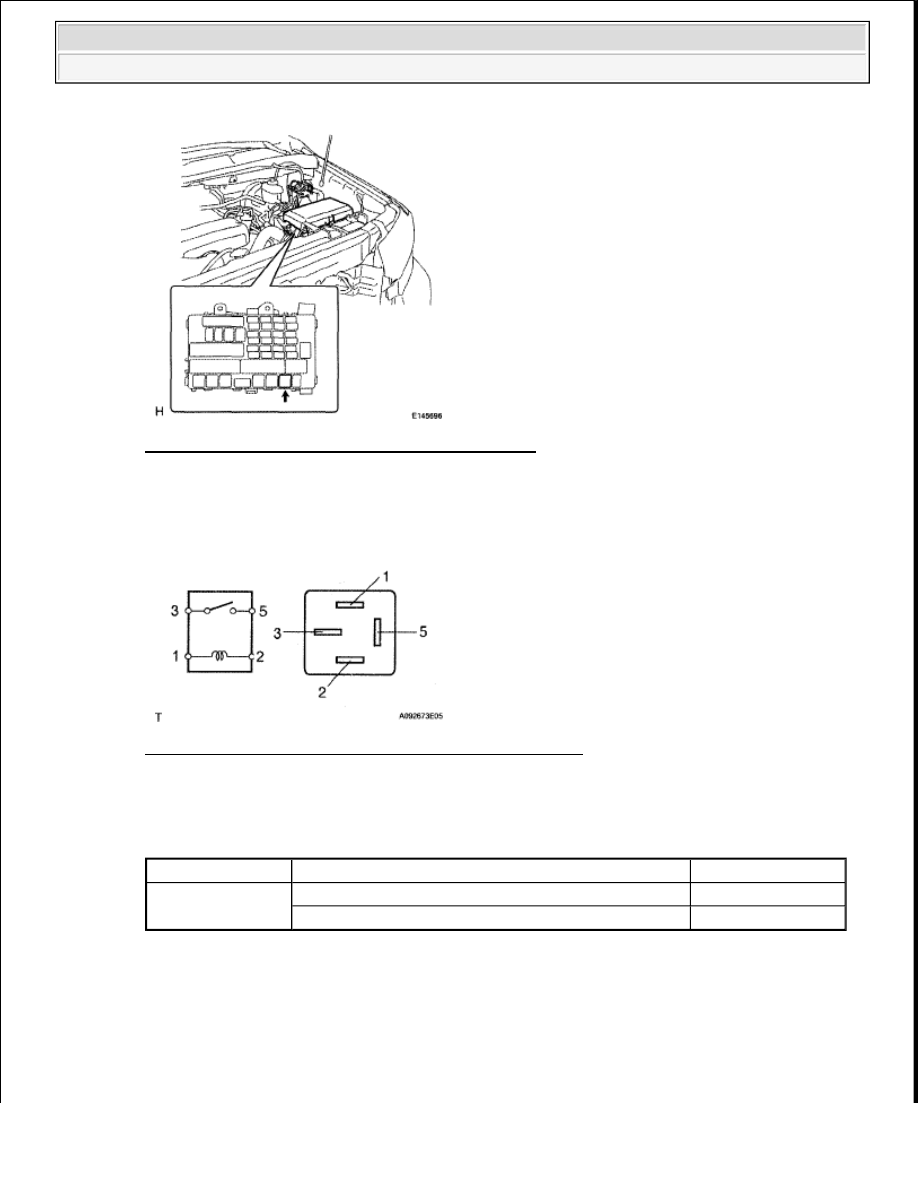

Fig. 246: Locating Headlight Dimmer Relay (DIM)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT HEADLIGHT DIMMER RELAY

a. Measure the resistance according to the value(s) in the table below.

Fig. 247: Identifying Headlight Dimmer Relay Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

HEADLIGHT DIMMER RELAY

If the result is not as specified, replace the relay.

3. INSTALL HEADLIGHT DIMMER RELAY

FOG LIGHT RELAY

Tester Connection

Condition

Specified Condition

3 - 5

When battery voltage is not applied to terminals land 2 10 kohms or higher
When battery voltage is applied to terminals 1 and 2

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































ON-VEHICLE INSPECTION

1. REMOVE FOG LIGHT RELAY (FOG)

a. Remove the fog light relay from the engine room relay box.

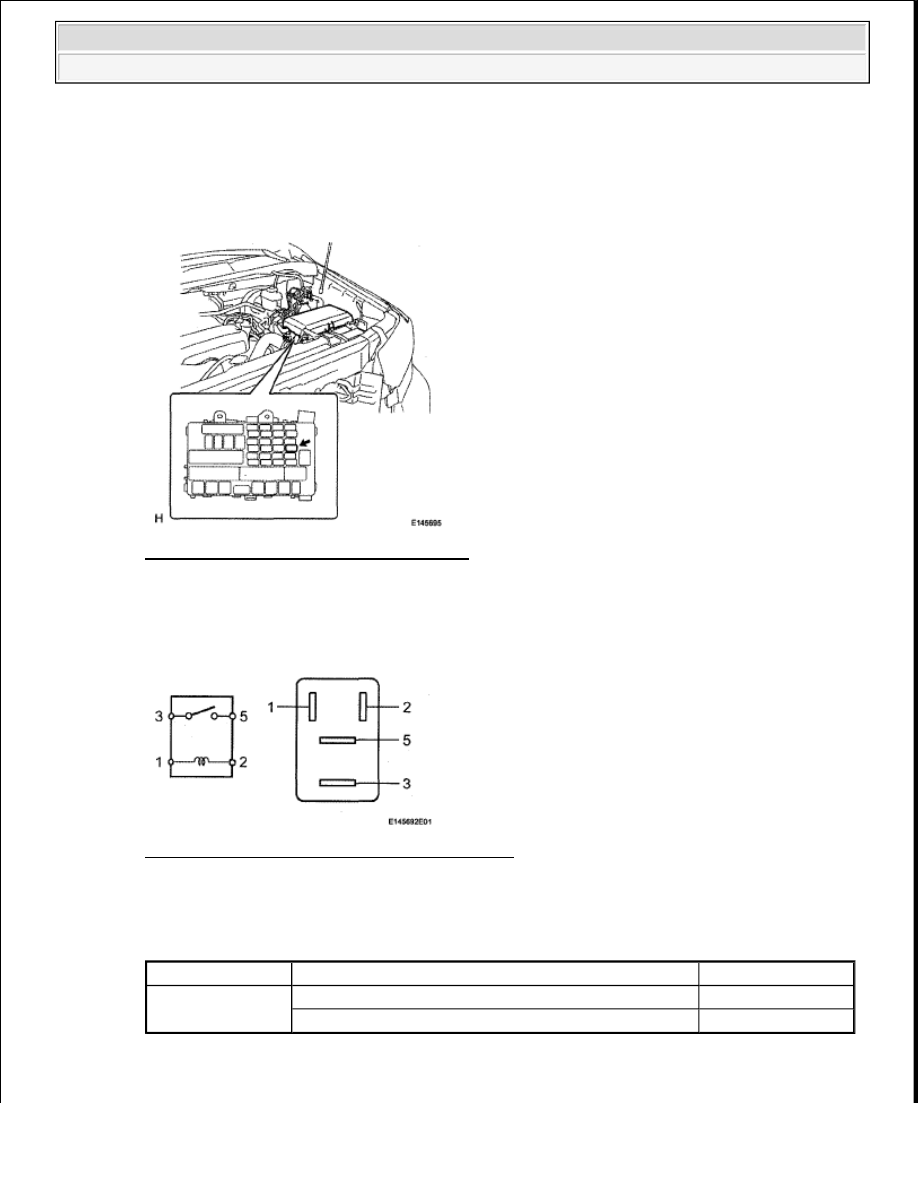

Fig. 248: Locating Fog Light Relay (FOG)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT FOG LIGHT RELAY

a. Measure the resistance according to the value(s) in the table below.

Fig. 249: Identifying Fog Light Relay Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

FOG LIGHT RELAY

If the result is not as specified, replace the relay.

Tester Connection

Condition

Specified Condition

3 - 5

When battery voltage is not applied to terminals 1 and 2 10 kohms or higher
When battery voltage is applied to terminals 1 and 2

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
