INSPECTION

1. INSPECT REAR DOOR COURTESY SWITCH

a. Measure the resistance according to the value(s) in the table below.

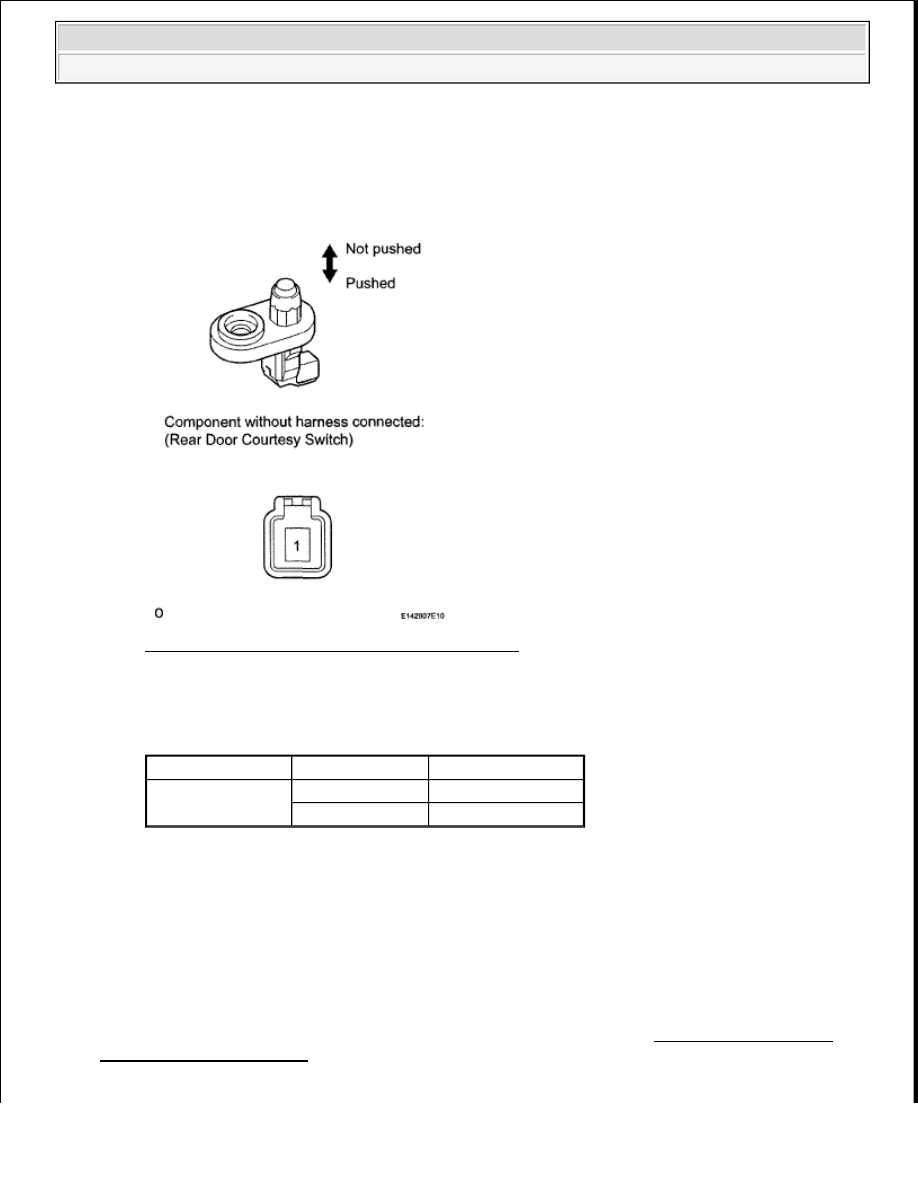

Fig. 229: Identifying Rear Door Courtesy Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

REAR DOOR COURTESY SWITCH

If the result is not as specified, replace the switch.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

Tester Connection Switch Condition Specified Condition

1 - Switch body

Pushed

10 kohms or higher

Not pushed

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. INSTALL REAR DOOR COURTESY SWITCH

a. Connect the connector.

b. Install the courtesy switch with the bolt.

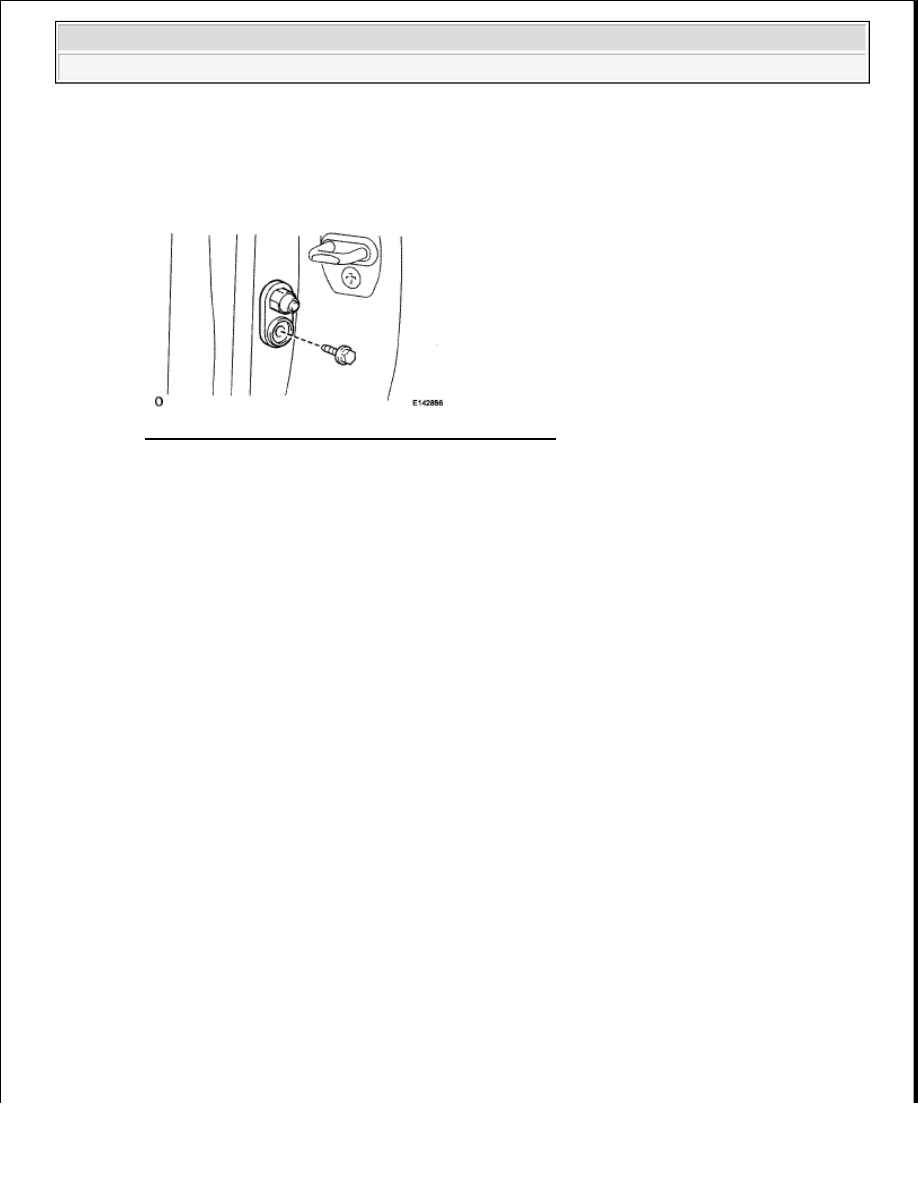

Fig. 230: Identifying Rear Door Courtesy Switch Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CARGO LIGHT SWITCH

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

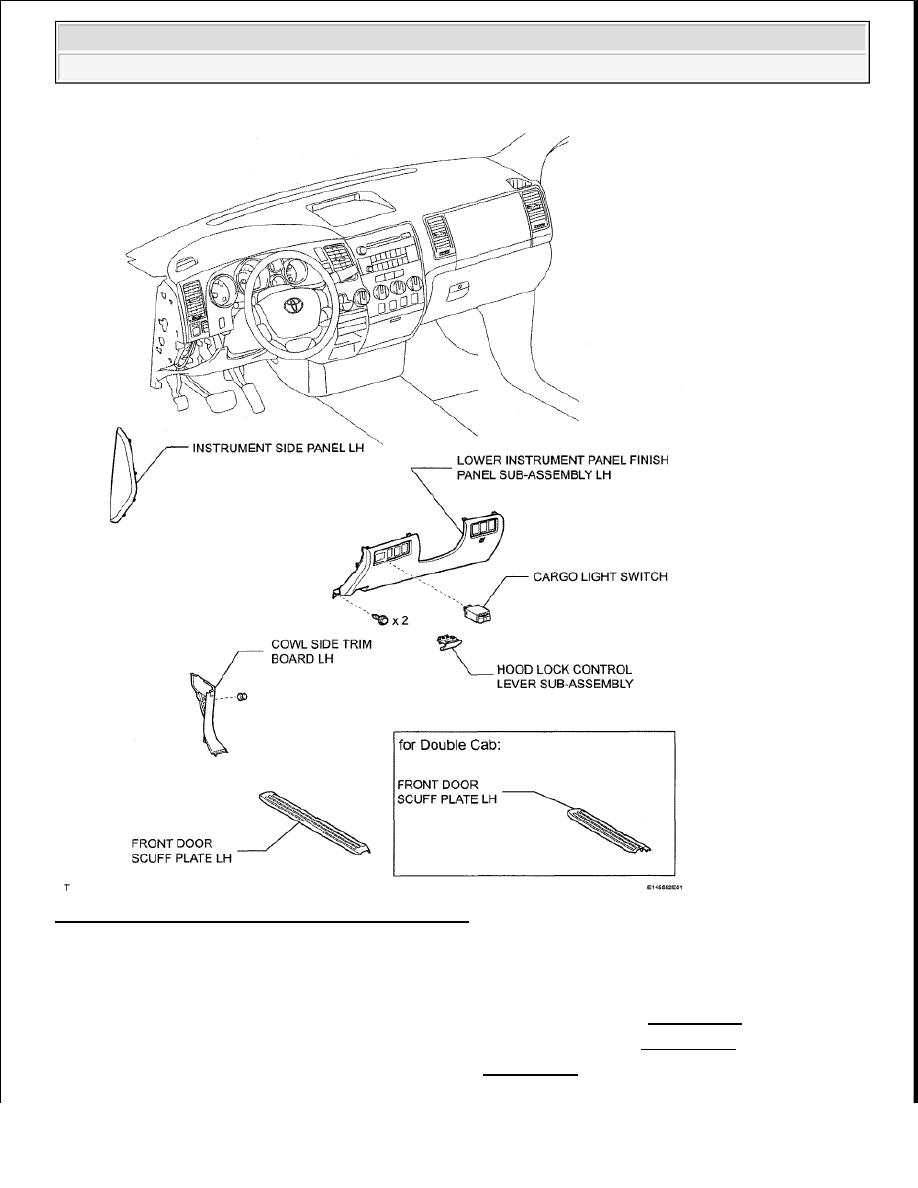

Fig. 231: Identifying Cargo Light Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab) (See REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE CARGO LIGHT SWITCH

a. Detach the 2 claws and remove the light switch.

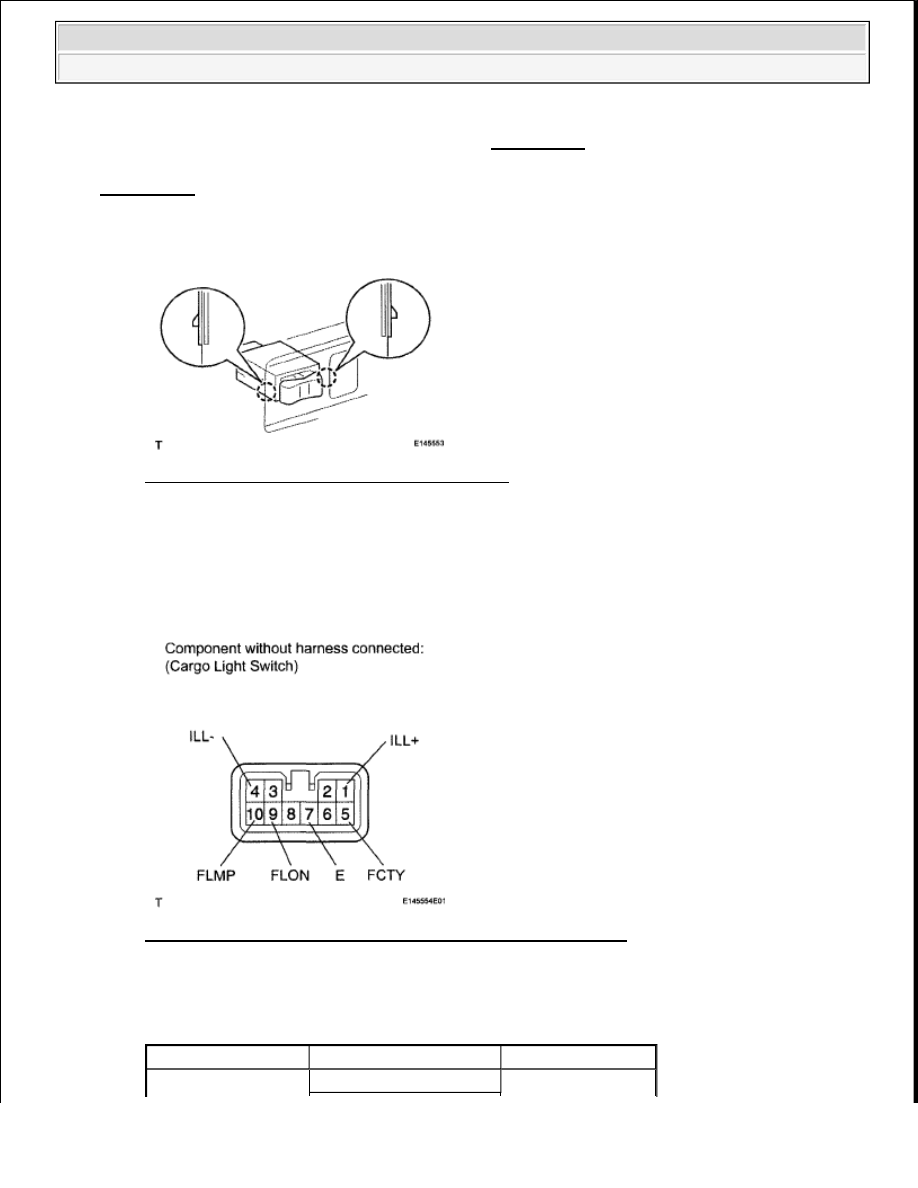

Fig. 232: Identifying Cargo Light Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT CARGO LIGHT SWITCH

a. Measure the resistance according to the value(s) in the table below.

Fig. 233: Identifying Cargo Light Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

CARGO LIGHT SWITCH

Tester Connection

Switch Condition

Specified Condition

Cargo light switch ON
