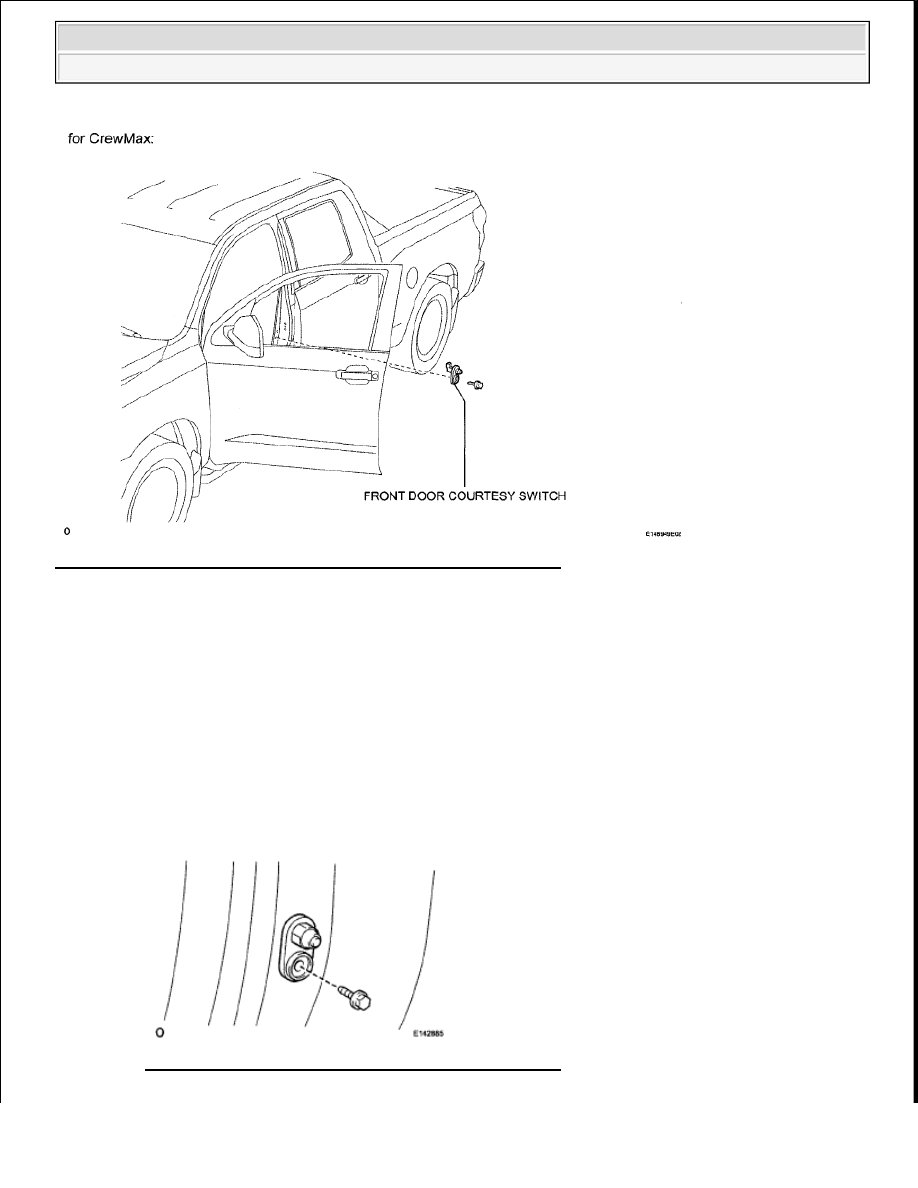

Fig. 222: Identifying Front Door Courtesy Switch (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT DOOR COURTESY SWITCH

a. Remove the bolt.

b. Disconnect the connector and remove the courtesy switch.

Fig. 223: Identifying Front Door Courtesy Switch Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































INSPECTION

1. INSPECT FRONT DOOR COURTESY SWITCH

a. Measure the resistance according to the value(s) in the table below.

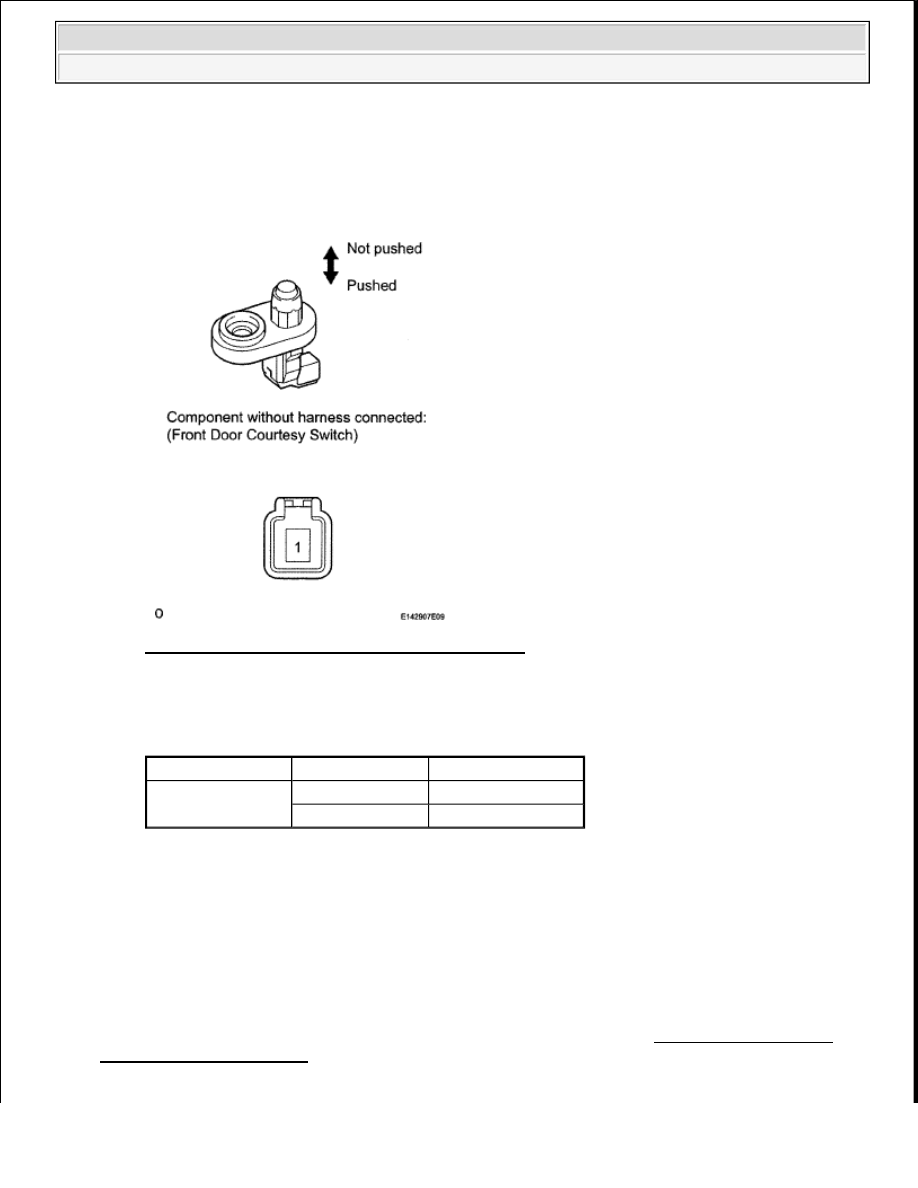

Fig. 224: Identifying Front Door Courtesy Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

FRONT DOOR COURTESY SWITCH

If the result is not as specified, replace the switch.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

Tester Connection Switch Condition Specified Condition

1 - Switch body

Pushed

10 kohms or higher

Not pushed

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. INSTALL FRONT DOOR COURTESY SWITCH

a. Connect the connector.

b. Install the courtesy switch with the bolt.

Fig. 225: Identifying Front Door Courtesy Switch Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR DOOR COURTESY SWITCH

COMPONENTS

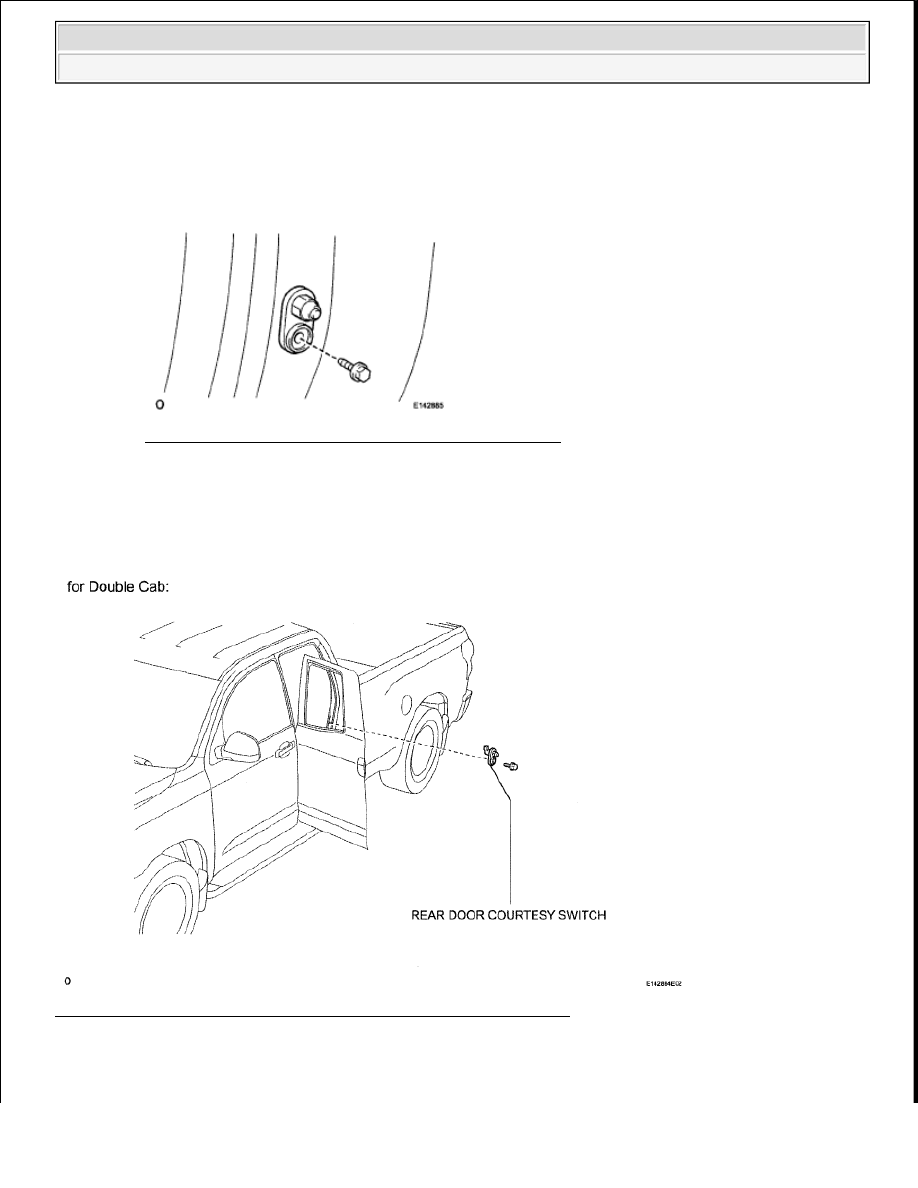

Fig. 226: Identifying Rear Door Courtesy Switch (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































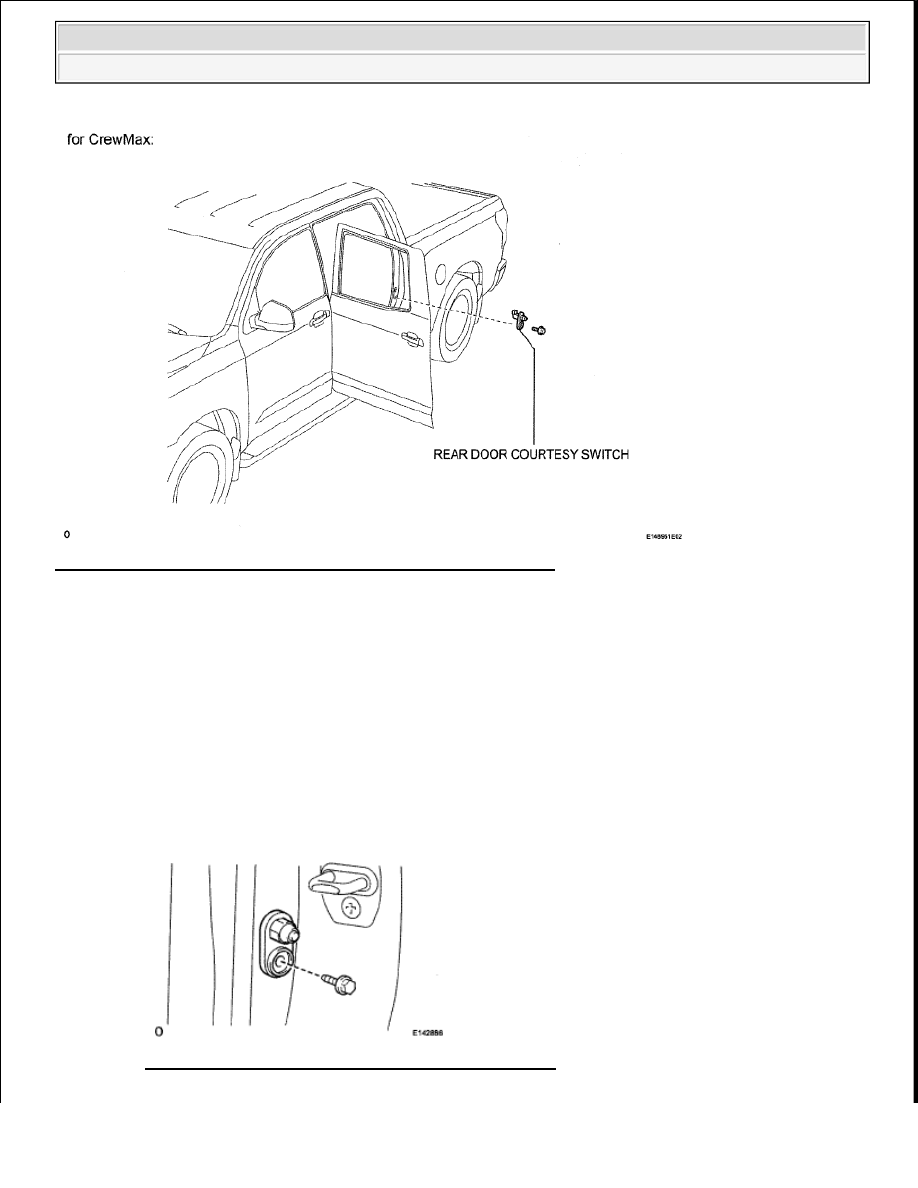

Fig. 227: Identifying Rear Door Courtesy Switch (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE REAR DOOR COURTESY SWITCH

a. Remove the bolt.

b. Disconnect the connector and remove the courtesy switch.

Fig. 228: Identifying Rear Door Courtesy Switch Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
