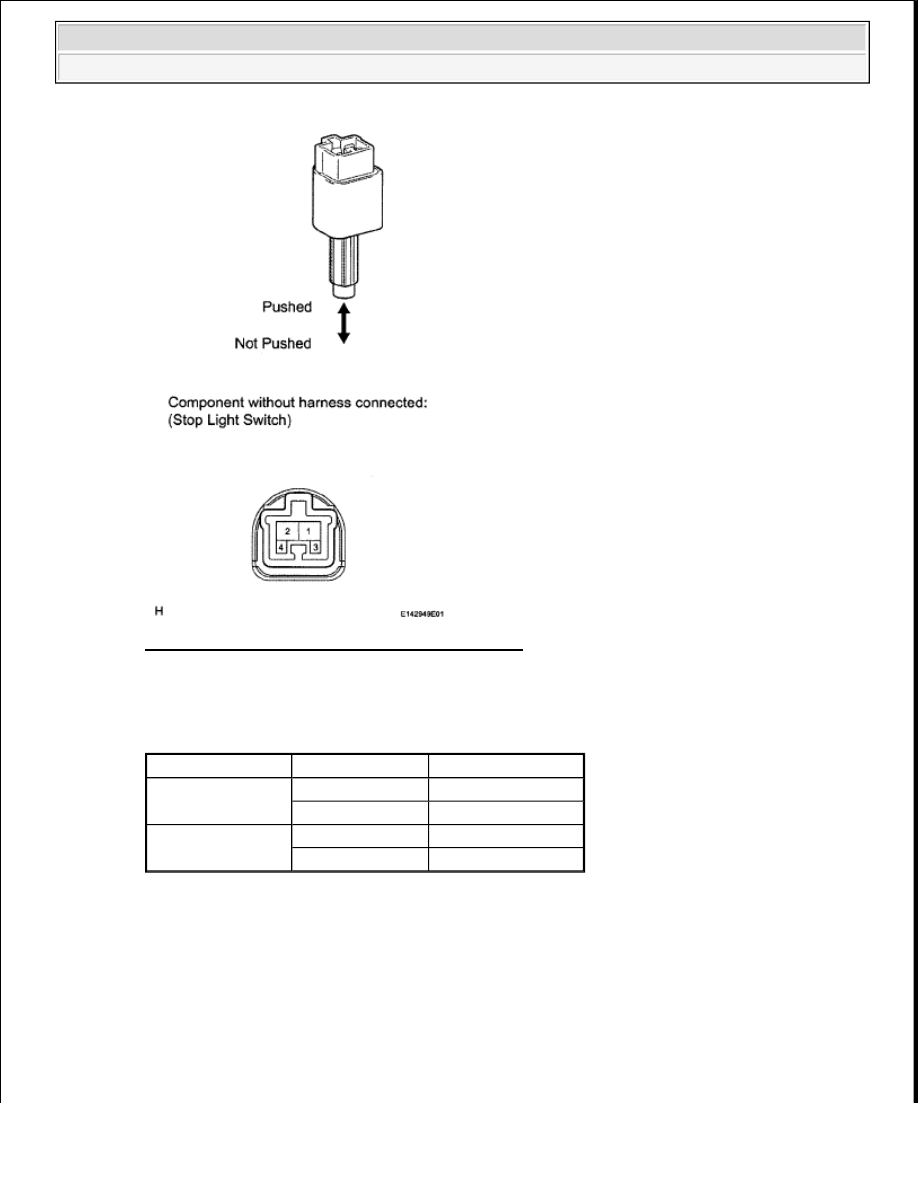

Fig. 215: Identifying Stop Light Switch Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

STOP LIGHT SWITCH ASSEMBLY

If the result is not as specified, replace the switch assembly.

INSTALLATION

1. INSTALL STOP LIGHT SWITCH MOUNTING ADJUSTER

a. Attach the 2 claws to install the adjuster.

Tester Connection Switch Condition Specified Condition

1 - 2

Pushed

10 kohms or higher

Not pushed

Below 1 ohms

3 - 4

Pushed

Below 1 ohms

Not pushed

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































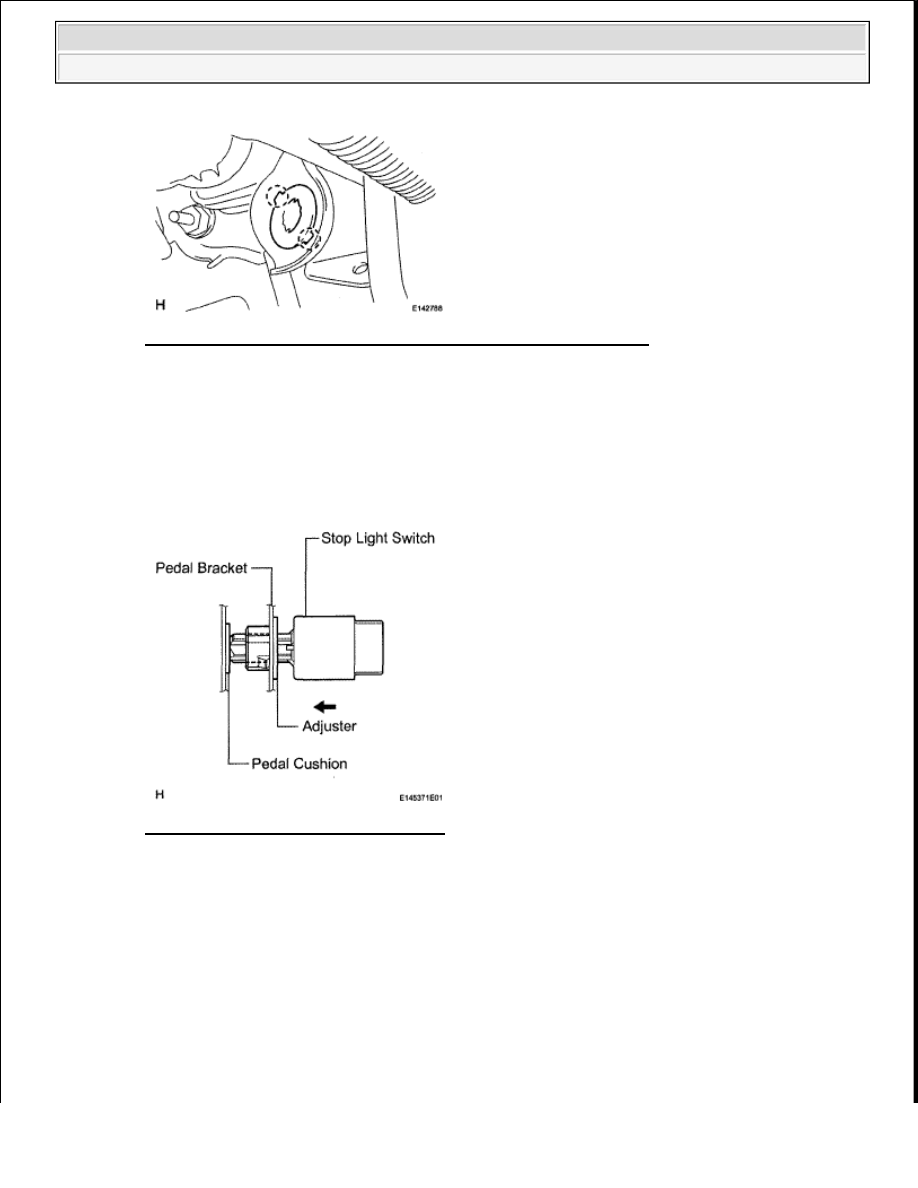

Fig. 216: Identifying Stop Light Switch Mounting Adjuster Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL STOP LIGHT SWITCH ASSEMBLY

a. Insert the stop light switch so that it contacts the pedal cushion.

Fig. 217: Identifying Stop Light Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Rotate the stop light switch clockwise 90° to install it to the adjuster.

Standard:

A: 1.5 to 2.5 mm (0.0591 to 0.0984 in.)

NOTE:

Insert the stop light switch with a force of less than 98 N*m (1000
kgf*cm 72.3 ft.*lbf).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

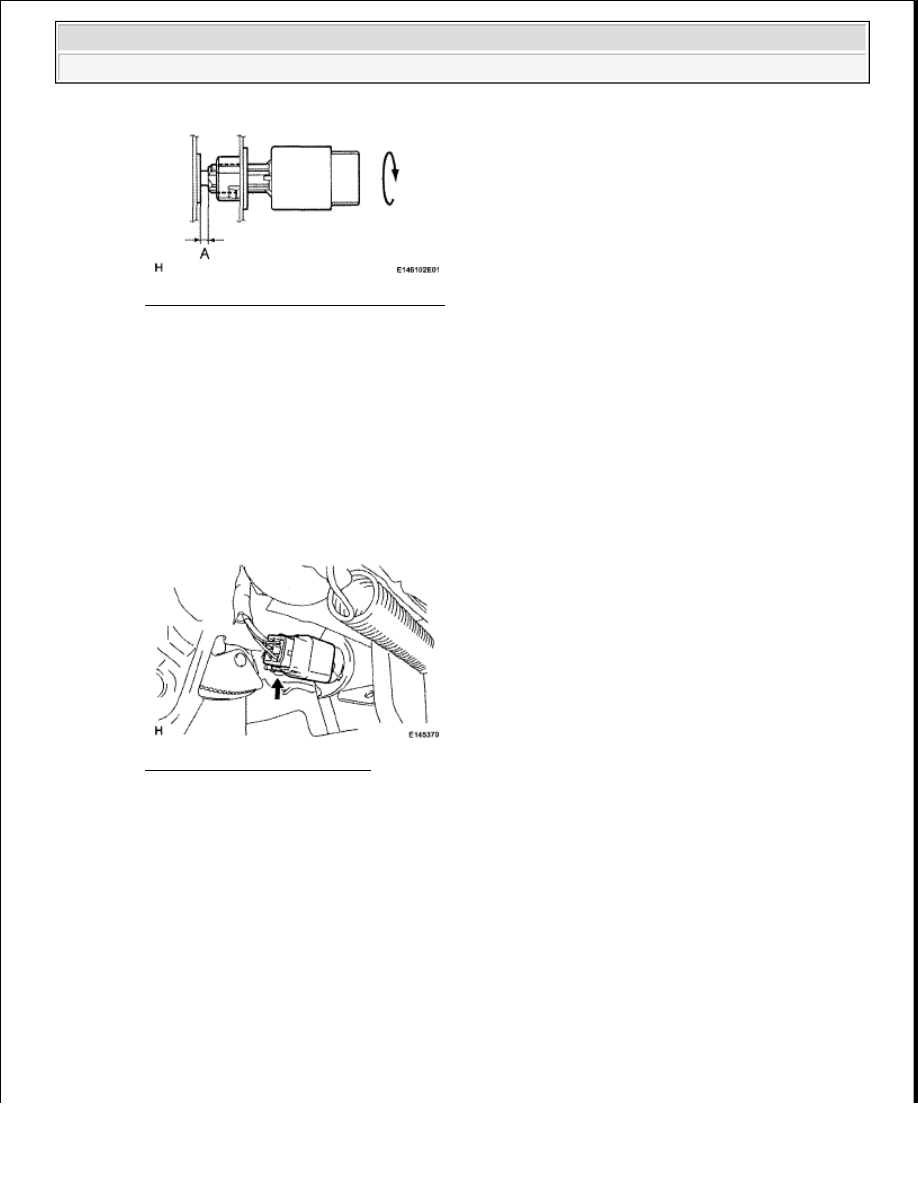

Fig. 218: Identifying Stop Light Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the connector.

Fig. 219: Locating Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

FRONT DOOR COURTESY SWITCH

COMPONENTS

NOTE:



When the stop light switch is rotated clockwise, make sure the
stop light switch moves outward less than 1 pitch (pitch:
distance between 2 screw threads).



Rotate the stop light switch with a torque of 1.5 N*m (15 kgf*cm,
13 in.*lbf).



Do not allow silicon grease to contact the stop light switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

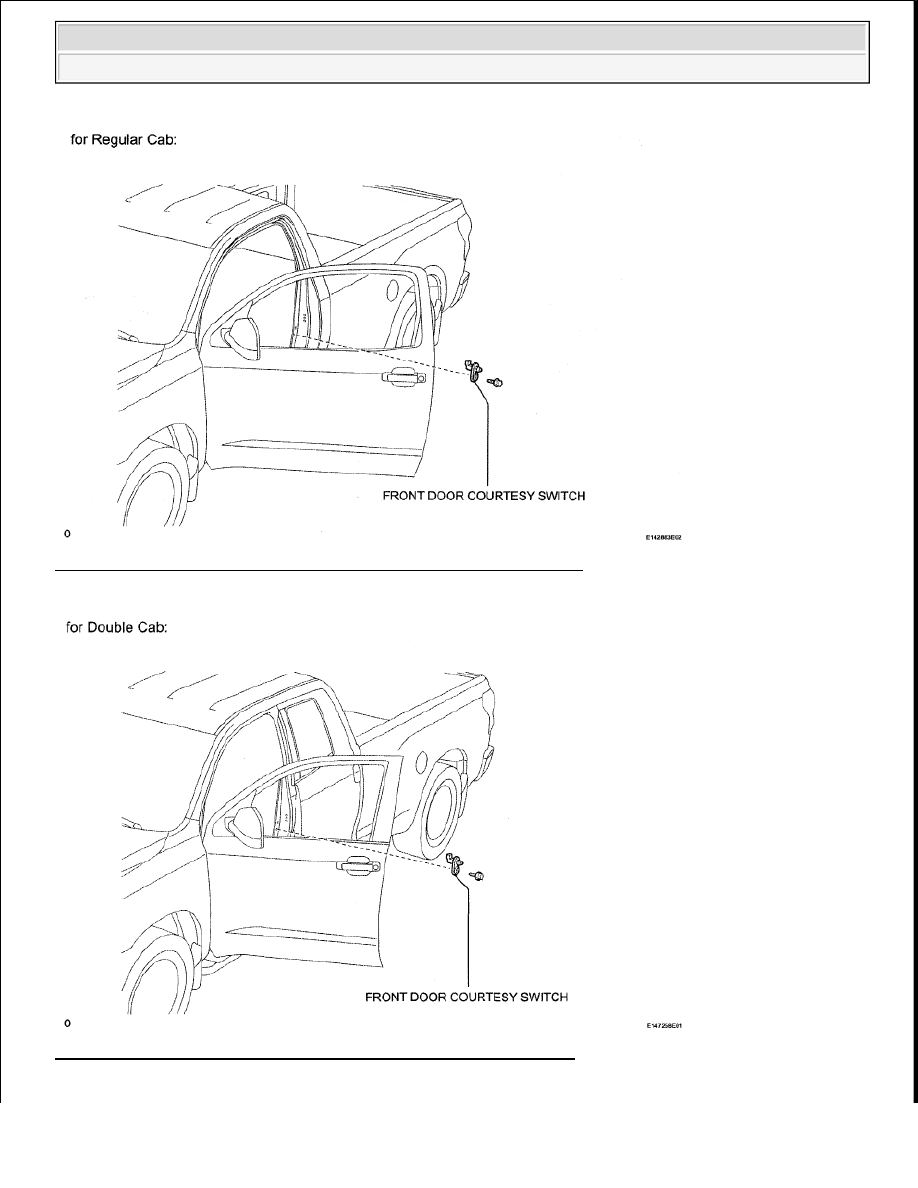

Fig. 220: Identifying Front Door Courtesy Switch (For Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 221: Identifying Front Door Courtesy Switch (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
