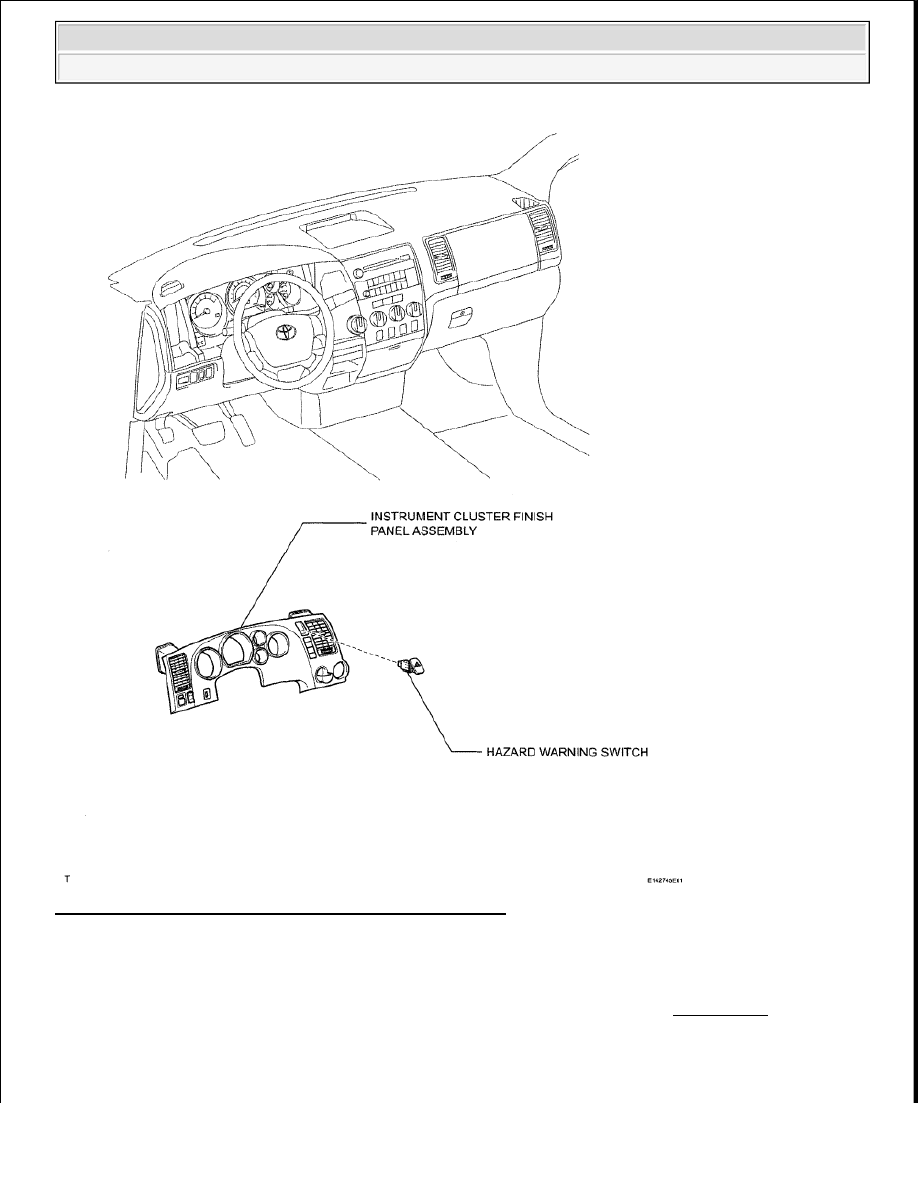

Fig. 204: Identifying Hazard Warning Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

2. REMOVE HAZARD WARNING SWITCH

a. Detach the 2 claws and remove the switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































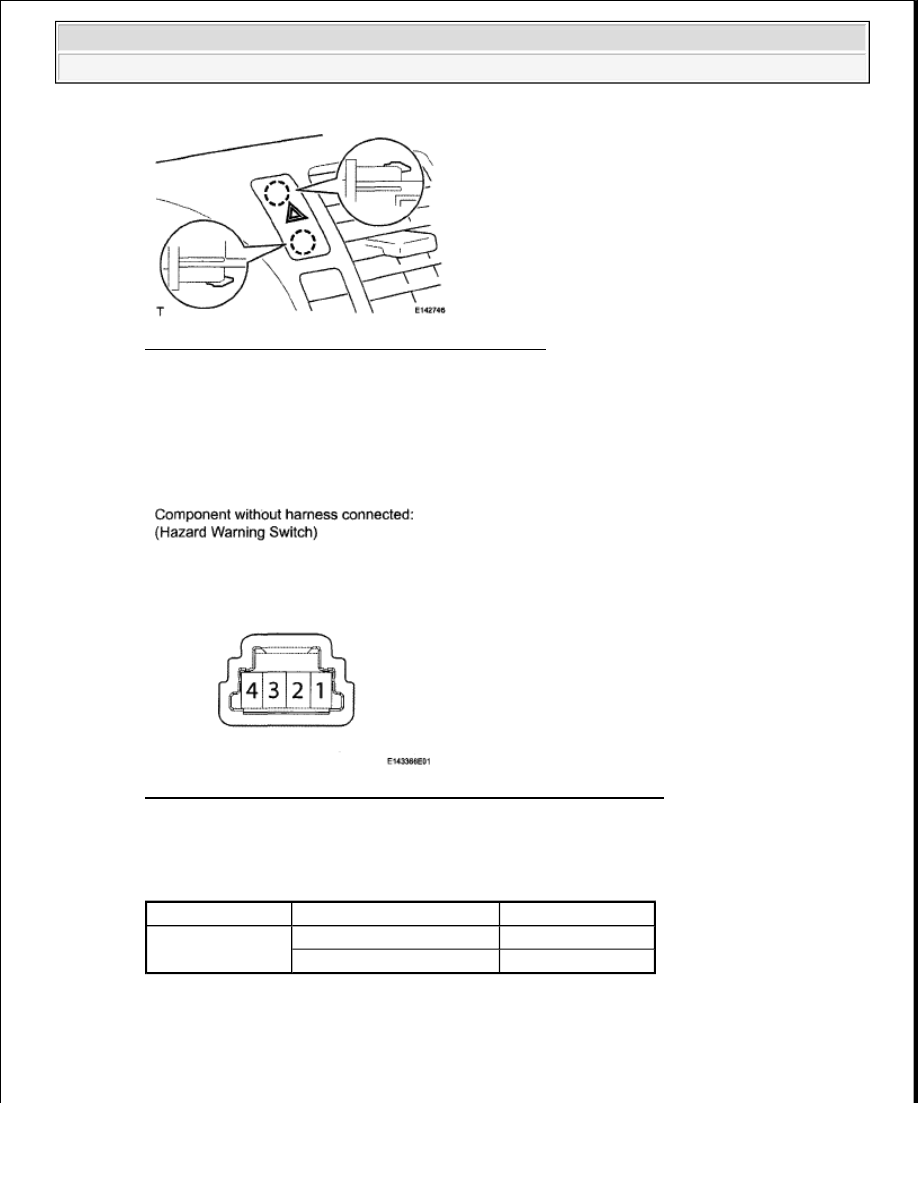

Fig. 205: Identifying Hazard Warning Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT HAZARD WARNING SWITCH

a. Measure the resistance according to the value(s) in the table below.

Fig. 206: Identifying Hazard Warning Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

HAZARD WARNING SWITCH

If the result is not as specified, replace the warning switch.

b. Connect the battery's positive (+) lead to terminal 3 and the negative (-) lead to terminal 2.

c. Check that the light comes on.

Tester Connection

Switch Condition

Specified Condition

1 - 4

Hazard warning switch OFF 10 kohms or higher

Hazard warning switch ON

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































OK: Light comes on

If the result is not as specified, replace the warning switch.

INSTALLATION

1. INSTALL HAZARD WARNING SWITCH

a. Attach the 2 claws to install the switch.

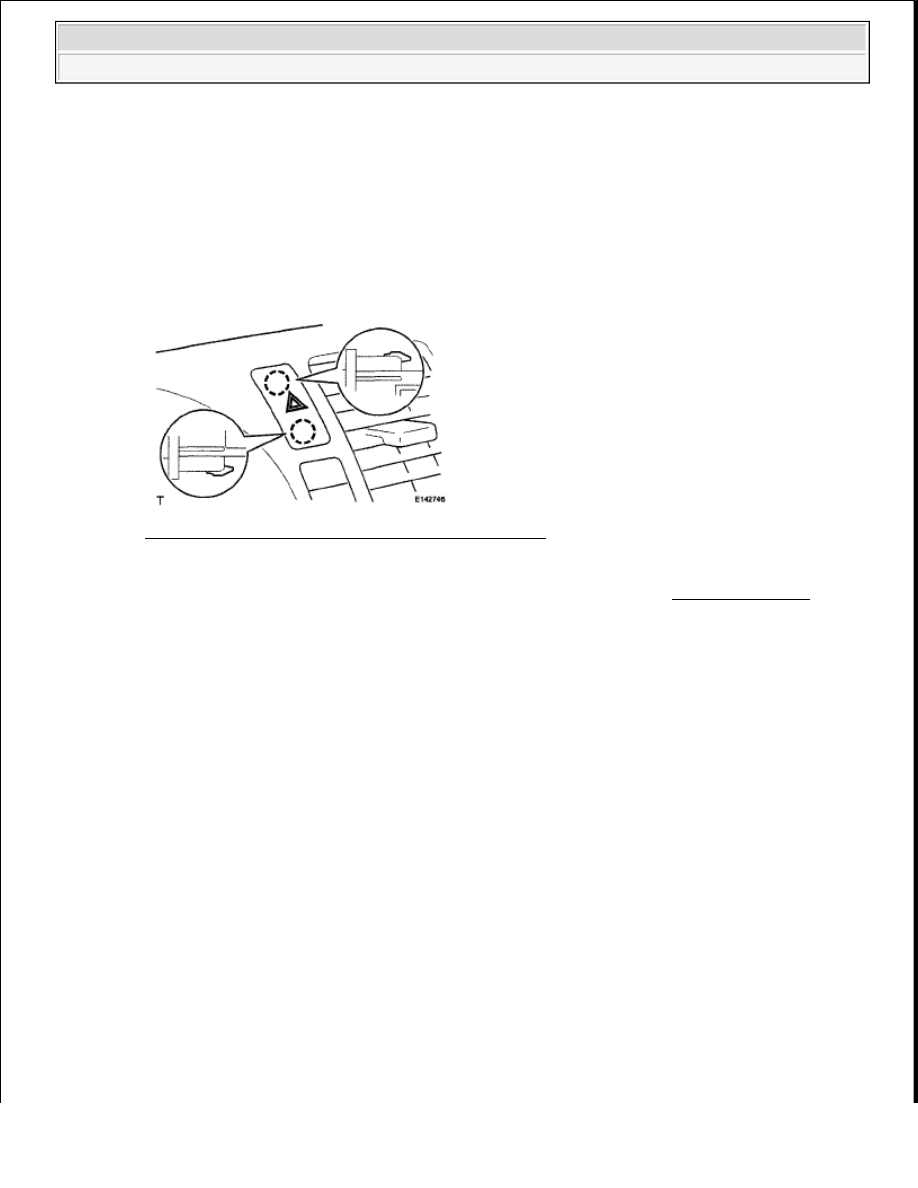

Fig. 207: Identifying Hazard Warning Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

ROOM LIGHT SWITCH

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

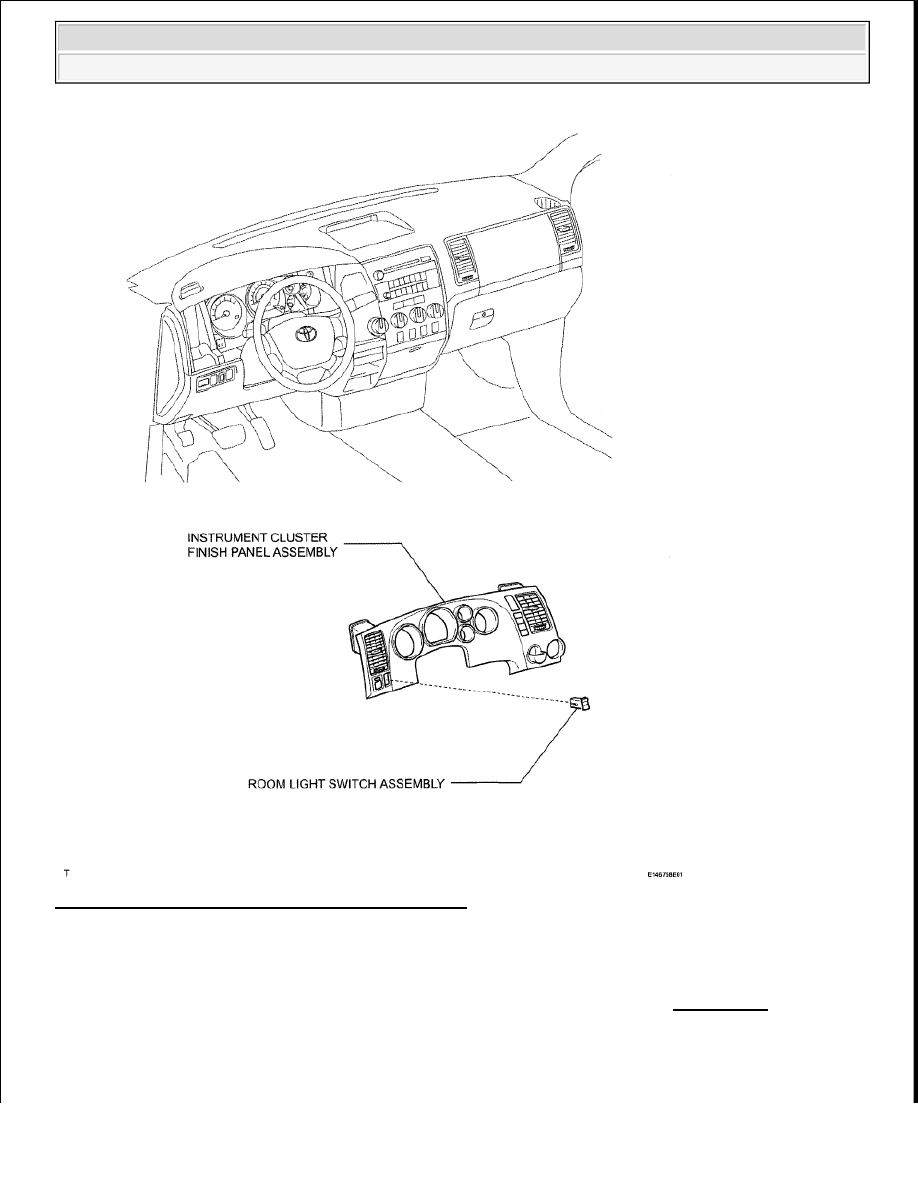

Fig. 208: Identifying Room Light Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

2. REMOVE ROOM LIGHT SWITCH ASSEMBLY

a. Detach the 2 claws and remove the light switch.
