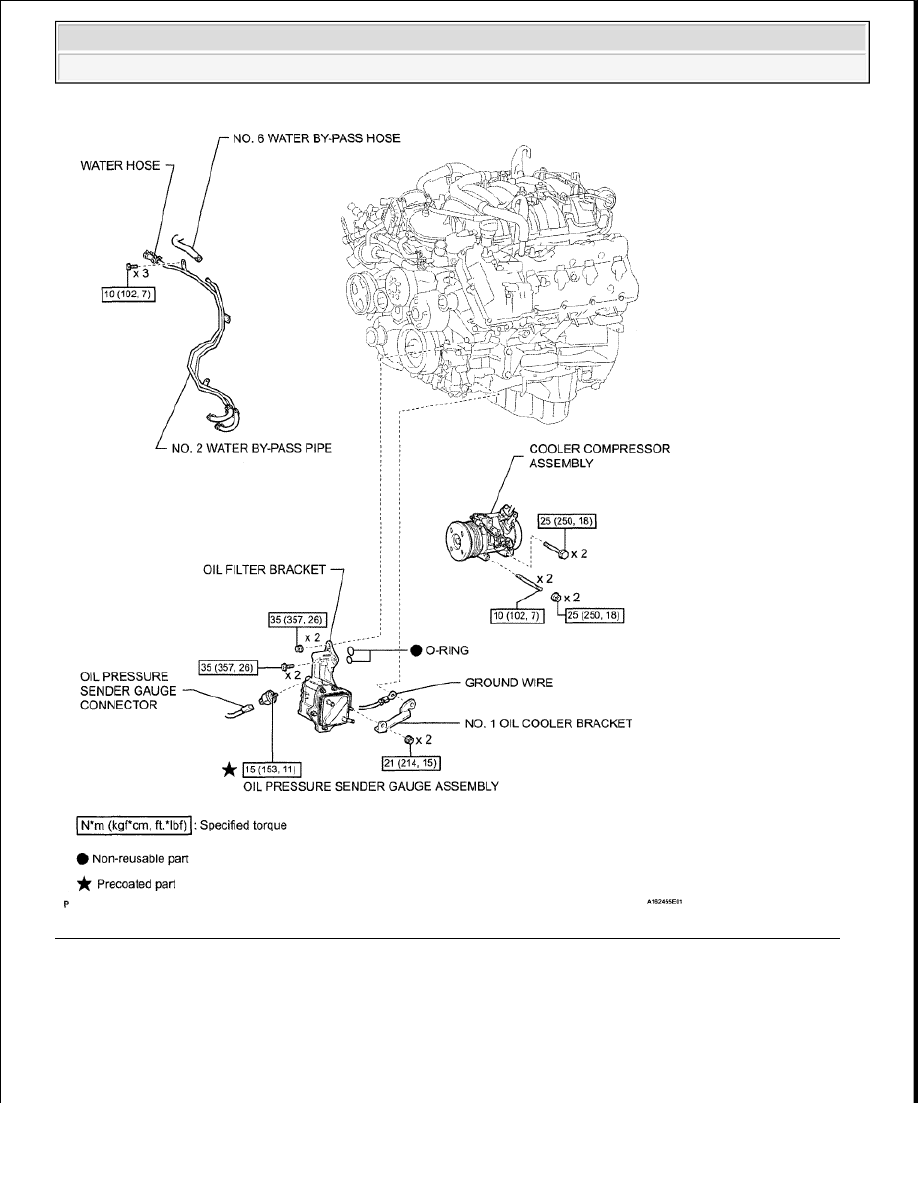

Fig. 137: Identifying Engine Oil Cooler Replacement Components With Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra

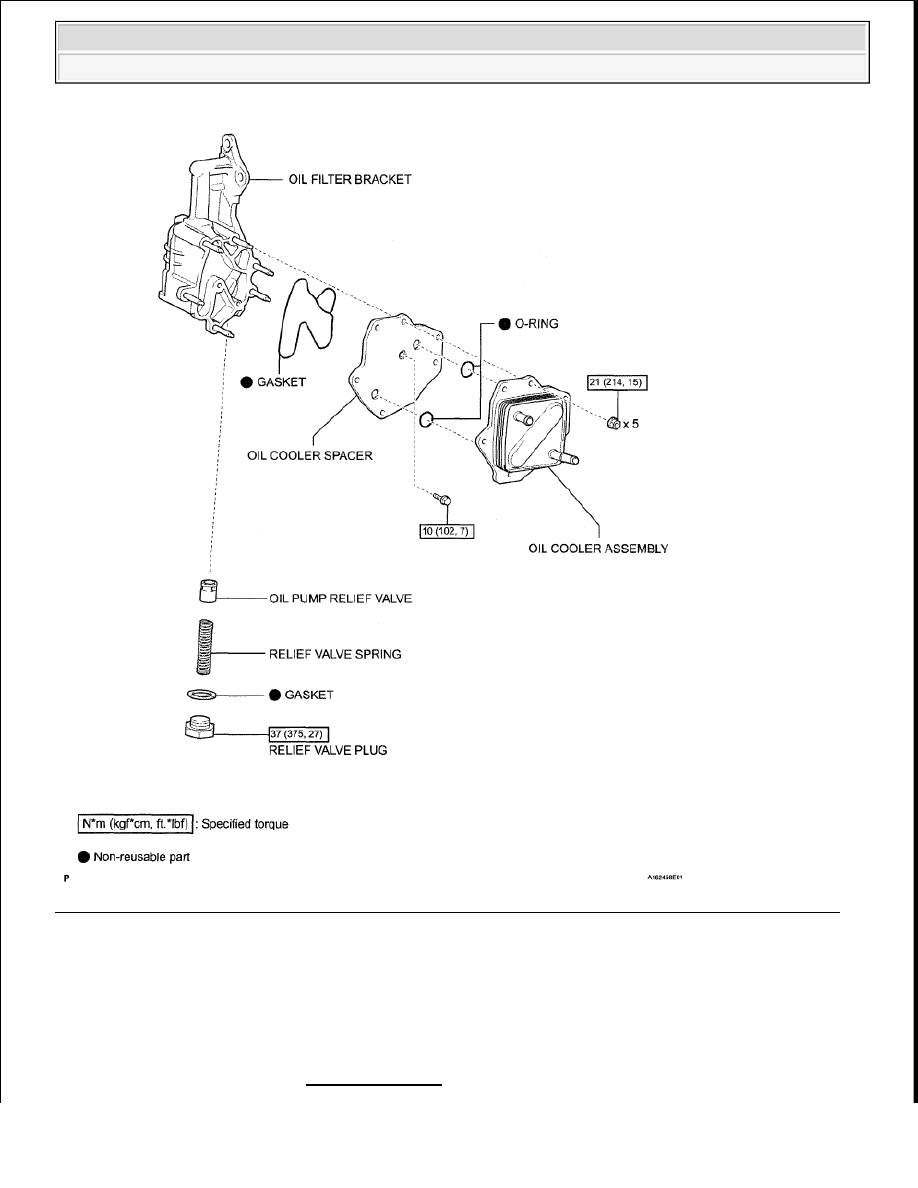

Fig. 138: Identifying Engine Oil Cooler Replacement Components With Torque Specifications (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































2

DRAIN ENGINE OIL (see REPLACEMENT )

3

DRAIN ENGINE COOLANT (See REPLACEMENT )

4

REMOVE NO. 1 ENGINE UNDER COVER (see REPLACEMENT )

5

REMOVE FAN AND GENERATOR V BELT (See DRIVE BELT )

6

REMOVE OIL FILTER ELEMENT (see REPLACEMENT )

7

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (see REMOVAL )

8

DISCONNECT COOLER COMPRESSOR ASSEMBLY (see REMOVAL )

9

REMOVE NO. 2 WATER BYPASS PIPE

a

Remove the 3 bolts

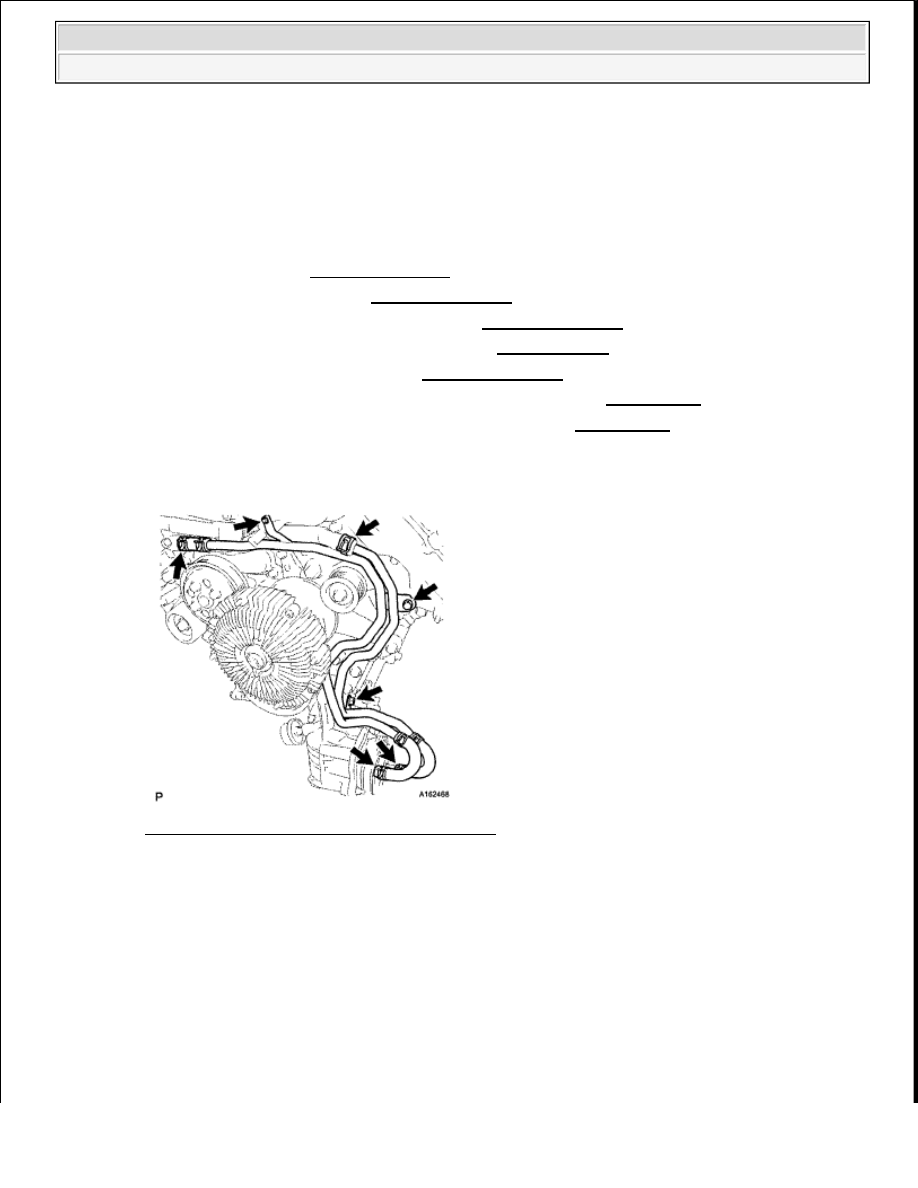

Fig. 139: Identifying Water Bypass Pipe Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 4 hoses and water bypass pipe

10

REMOVE NO. 1 OIL COOLER BRACKET

a

Remove the 2 nuts and bracket



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































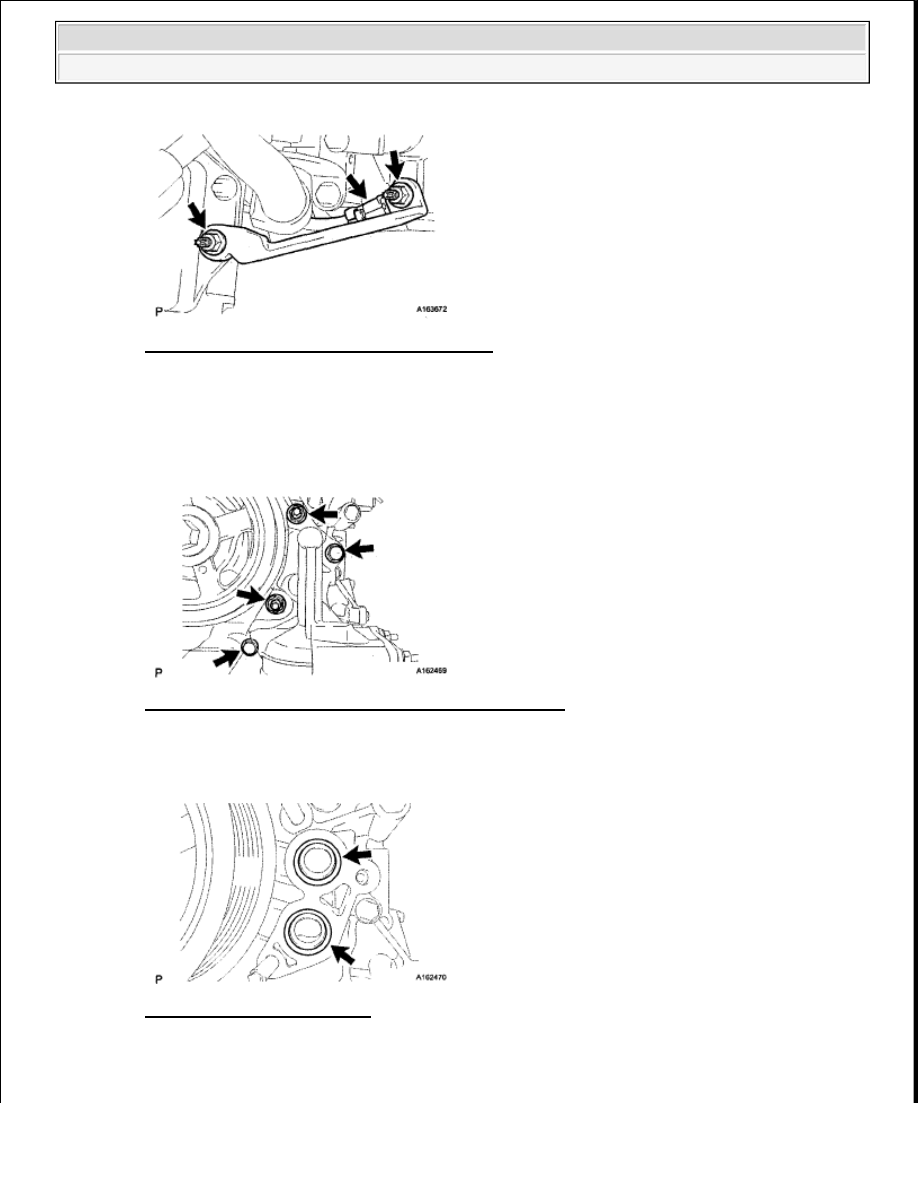

Fig. 140: Identifying Oil Cooler Bracket Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the ground wire from the cylinder block

11

REMOVE OIL FILTER BRACKET

a

Remove the 2 bolts, 2 nuts and filter bracket

Fig. 141: Identifying Oil Filter Bracket Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 O-rings

Fig. 142: Identifying O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

REMOVE OIL COOLER ASSEMBLY
