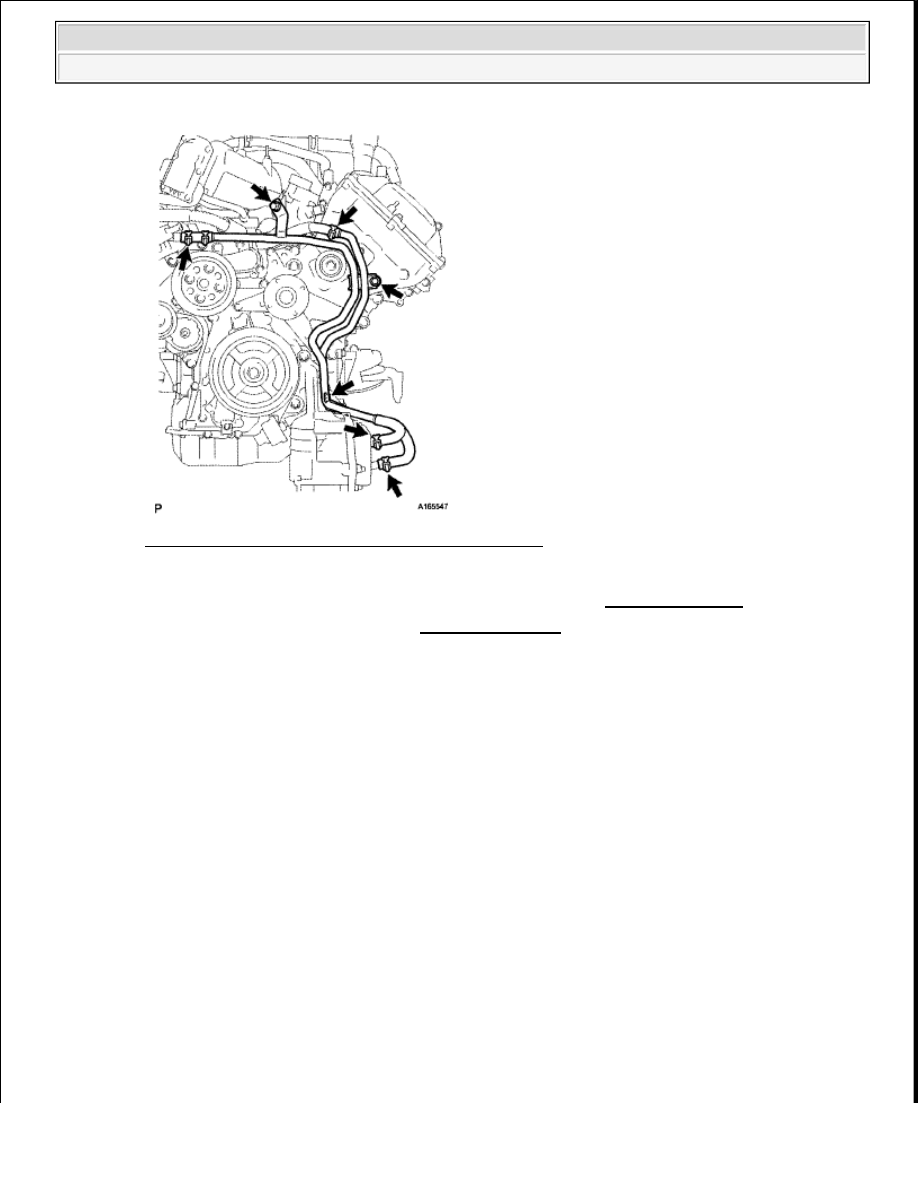

Fig. 124: Identifying Water Bypass Hose With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (see INSTALLATION )

25

INSTALL OIL FILTER ELEMENT (see REPLACEMENT )

26

CONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

a

Connect the fuel tube with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 125: Identifying Fuel Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27

CONNECT COOLER COMPRESSOR ASSEMBLY

a

Install the cooler compressor with the 2 stud bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

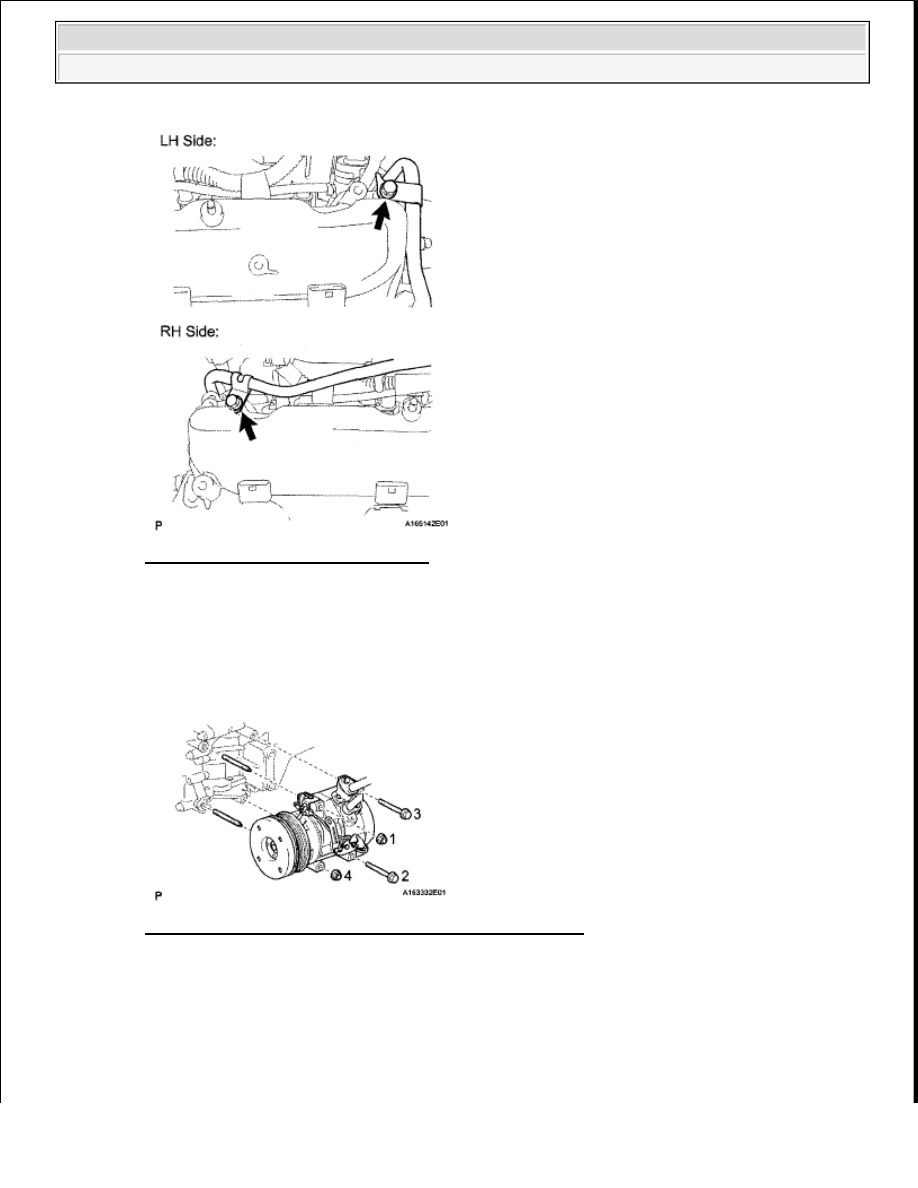

Fig. 126: Identifying Cooler Compressor With Stud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 bolts and 2 nuts

Torque: 25 N*m (250 kgf*cm, 18 ft.*lbf)

NOTE:

Tighten the bolts and nuts in the order shown in the illustration to



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































28

CONNECT HEATER HOSE AND PIPE

a

Connect the 3 hoses

b

Install the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

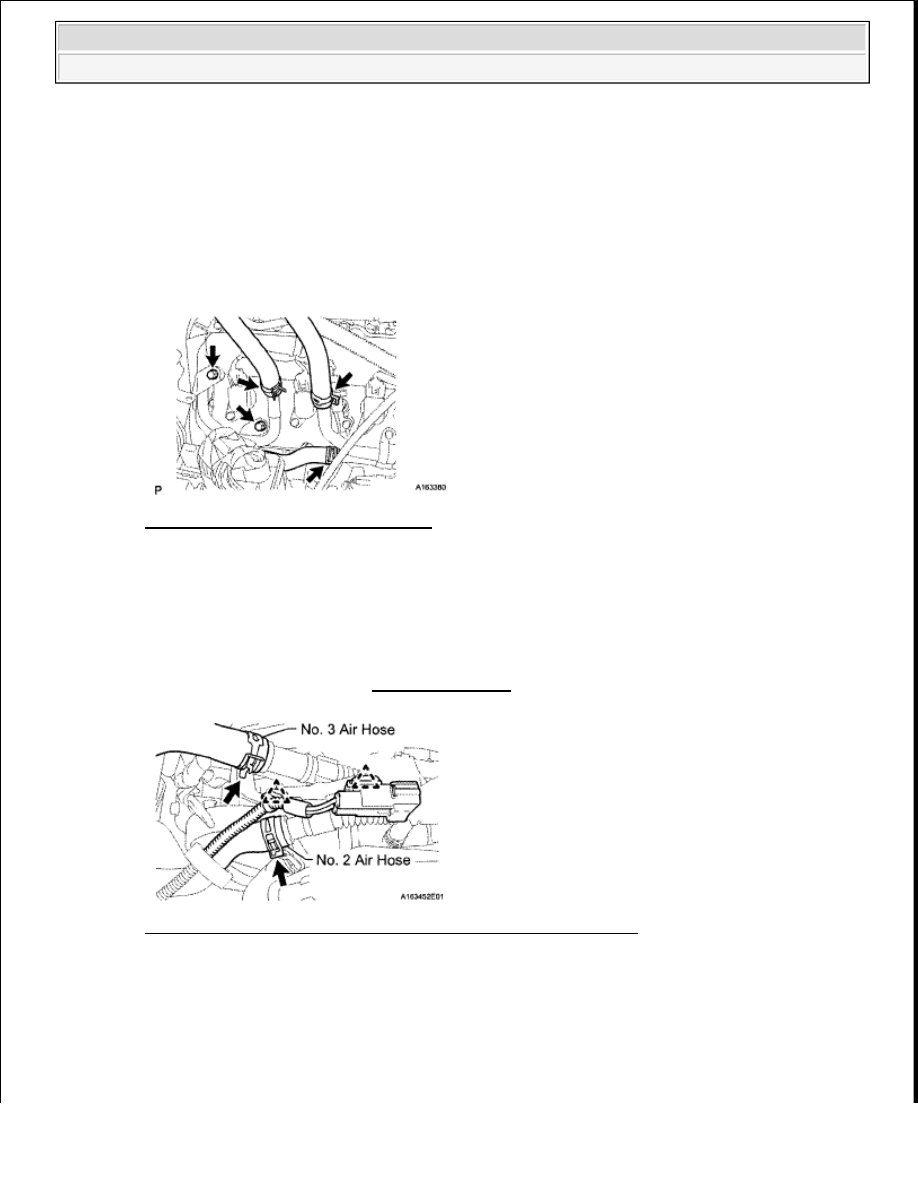

Fig. 127: Identifying Hoses And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

CONNECT AIR PUMP HOSE AND WIRE HARNESS

a

Connect the No  2 and No  3 air hoses

b

Connect the 2 clamps and air pump wire harness

30

INSTALL INTAKE MANIFOLD

a

Install the intake manifold (see INSTALLATION )

Fig. 128: Identifying Intake Manifold No. 2 And No. 3 Air Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31

CONNECT ENGINE WIRE

a

Engine Room RH Side:

1

Connect the 5 clamps

2

Connect the throttle position sensor and throttle control motor connector

install the cooler compressor.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































3

Connect the 2 air pump connectors

4

Install the ground wire with the 2 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

5

Connect the noise filter connector

6

Connect the 2 VVT sensor connectors

7

Connect the injector connector

8

Connect the 4 ignition coil connectors

9

Connect the 2 camshaft timing oil control valve connectors

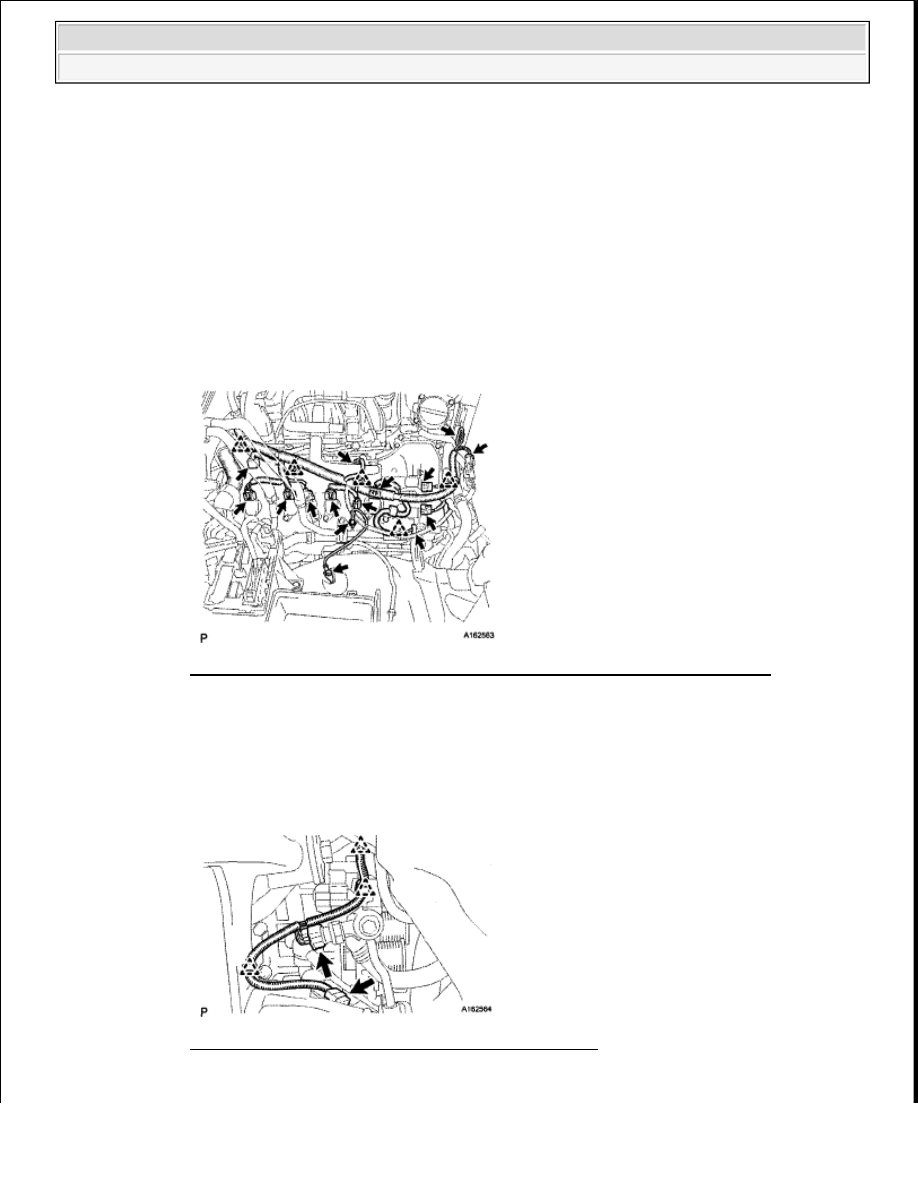

Fig. 129: Identifying Ignition Coil Connectors And VVT Sensor Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

Connect the 2 clamps and power steering oil pressure switch connector

11

for 4WD:

Connect the clamp and junction connector

Fig. 130: Identifying Clamp And Junction Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
