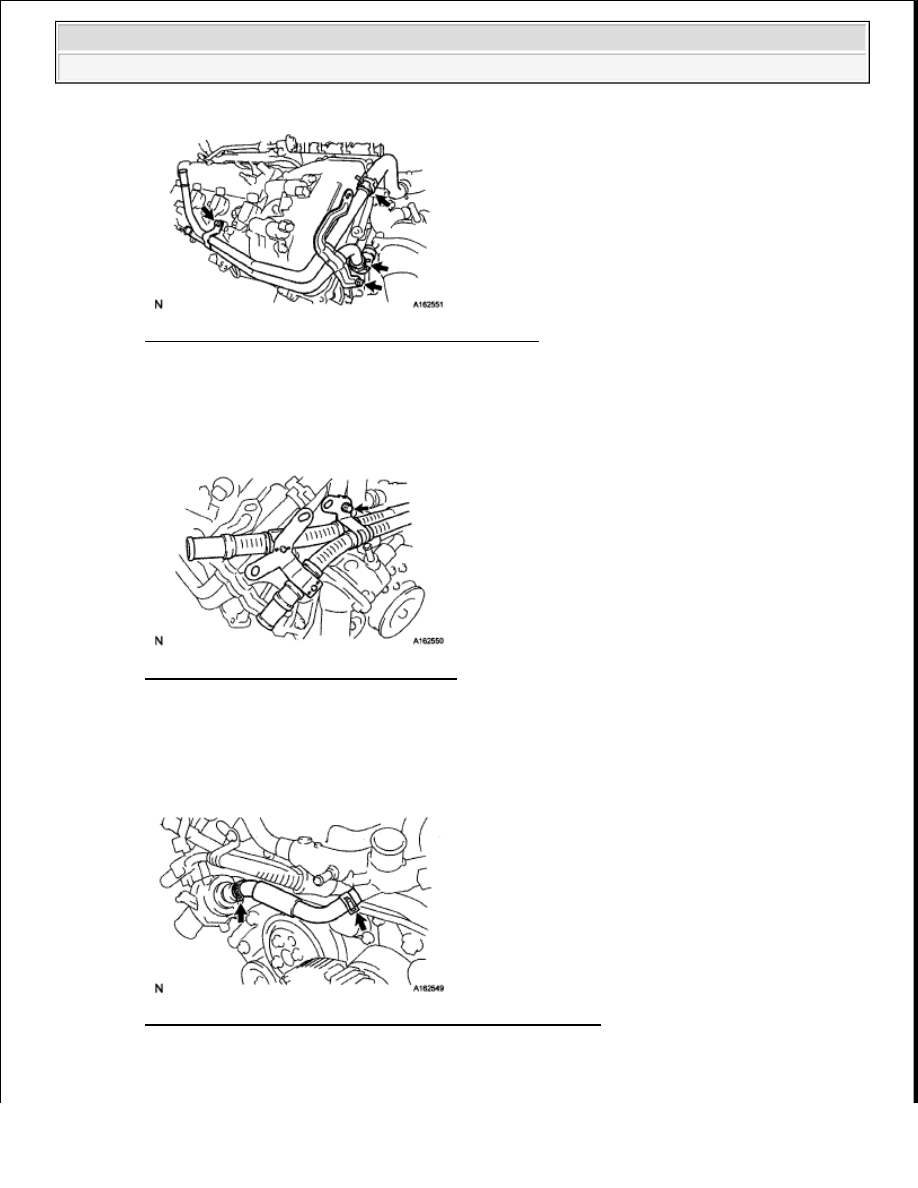

Fig. 114: Identifying Water Bypass Pipe With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the air tube with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 115: Identifying Air Tube With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16

INSTALL NO. 1 WATER BYPASS HOSE

a

Install the No  1 water bypass hose by connecting the hose to the water inlet housing and front
water bypass joint

Fig. 116: Identifying No. 1 Water Bypass Hose With Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

INSTALL GENERATOR ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































a

Install the 2 stud bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

b

Install the generator with the 2 bolts and 2 nuts

Torque: 43 N*m (439 kgf*cm, 32 ft.*lbf)

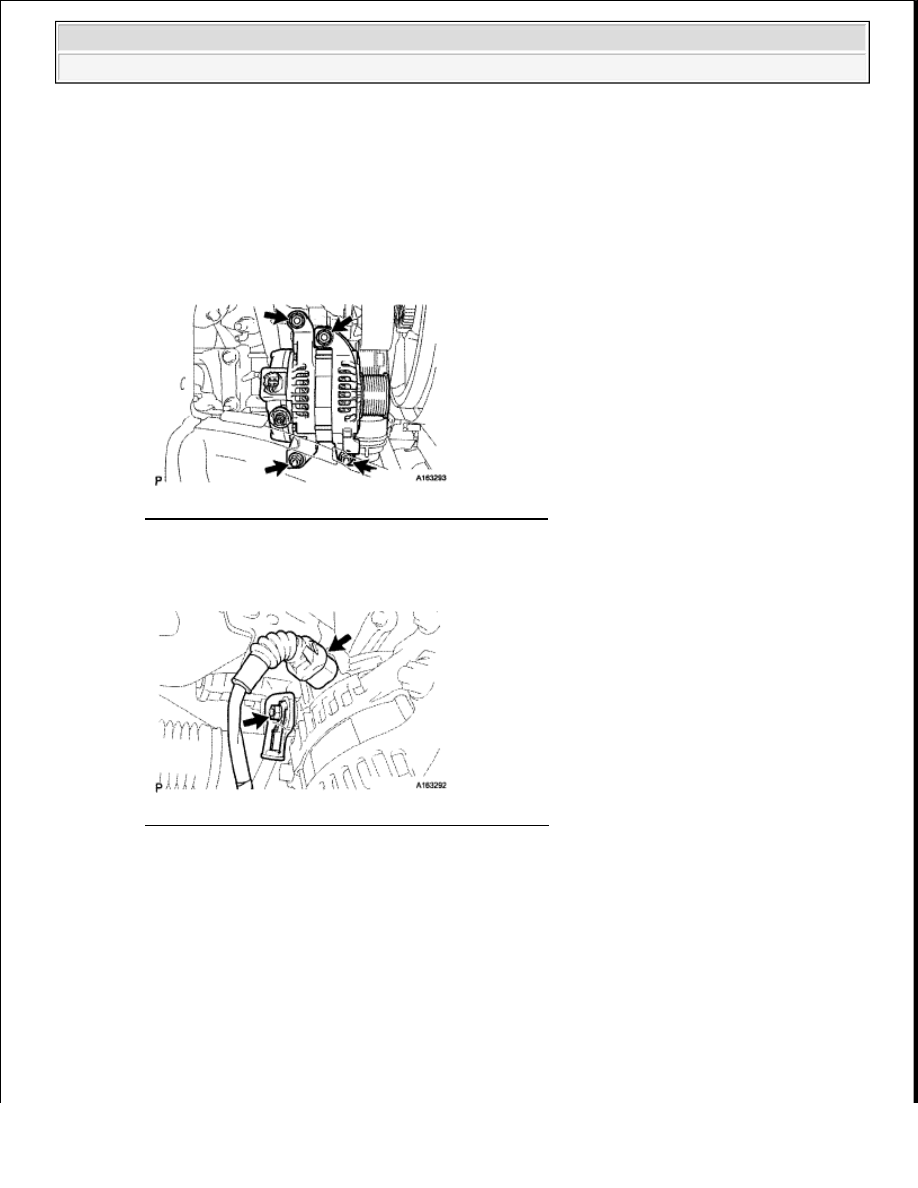

Fig. 117: Identifying Generator Stud Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the generator connector

Fig. 118: Identifying Generator Connector With Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Connect the generator wire with the nut

Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)

e

Install the terminal cap

f

Connect the wire harness bracket to the generator with the bolt

Torque: 31 N*m (316 kgf*cm, 23 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































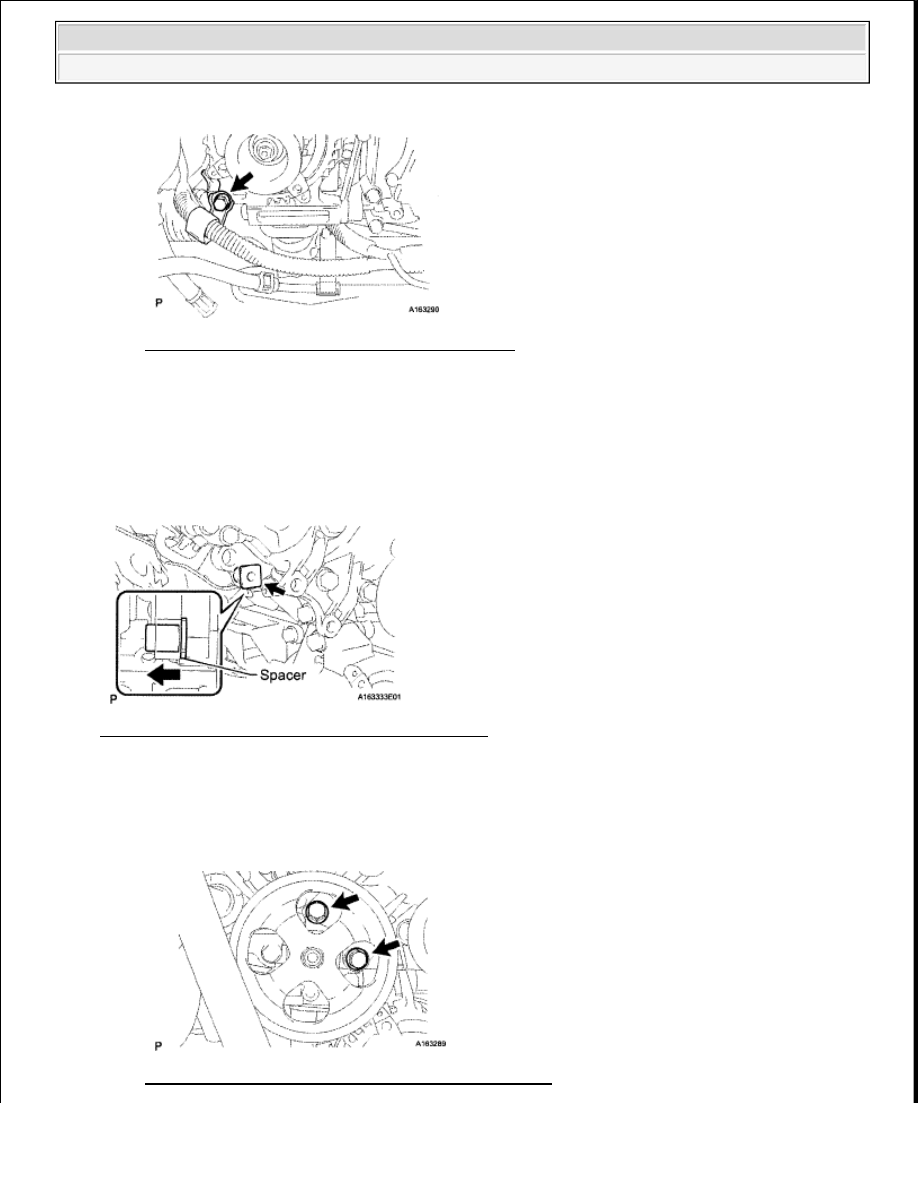

Fig. 119: Identifying Wire Harness Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18

CONNECT VANE PUMP ASSEMBLY

HINT:

Before performing the following procedures, move the spacer until the vane pump can be installed

Fig. 120: Identifying Vane Pump Assembly Spacer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Connect the vane pump to the timing chain cover with the 2 bolts

Torque: 28 N*m (286 kgf*cm, 21 ft.*lbf)

Fig. 121: Identifying Timing Chain Cover With Bolts



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19

INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE (See INSTALLATION )

20

INSTALL OIL FILTER BRACKET (w/o Oil Cooler)

a

Apply a light coat of engine oil to 2 new O-rings

b

Install the 2 O-rings to the timing chain cover

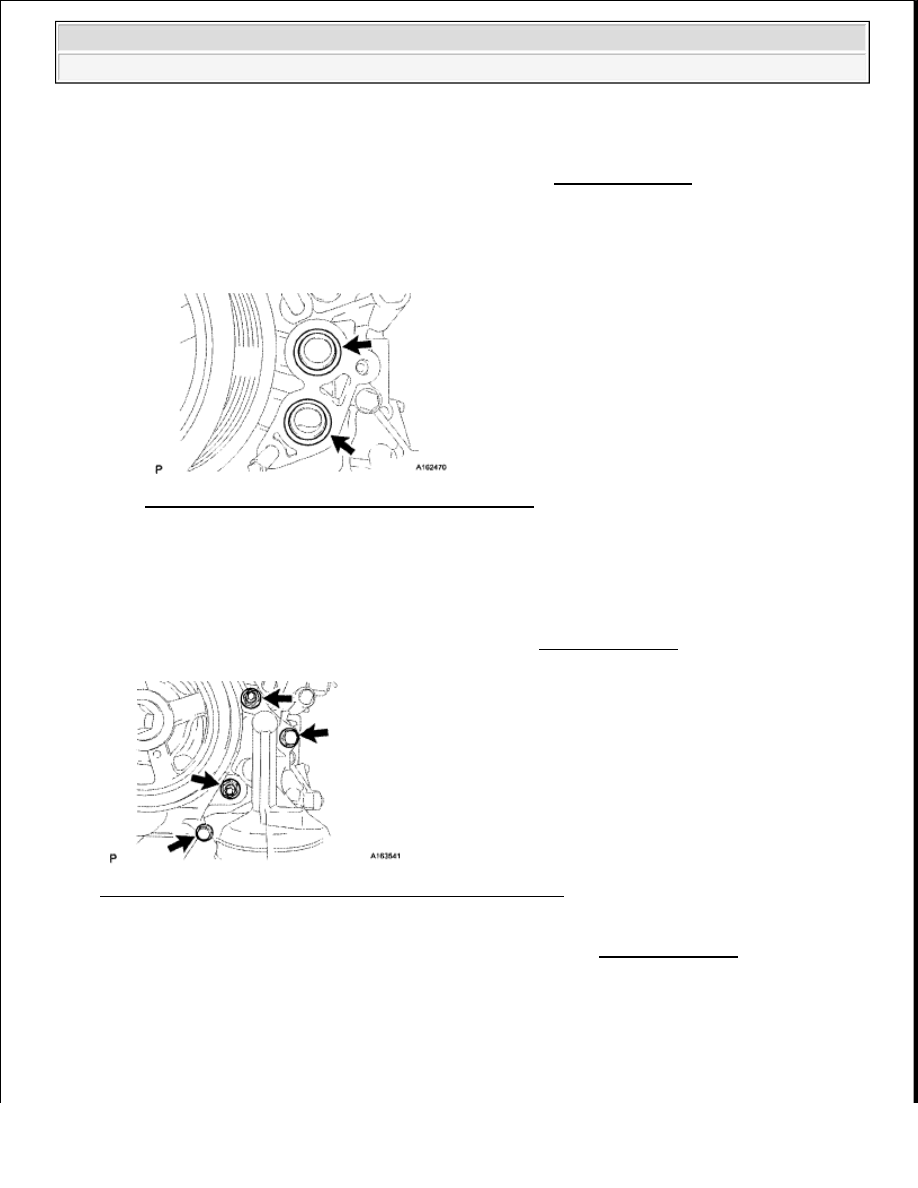

Fig. 122: Identifying Timing Chain Cover O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the oil filter bracket with the 2 bolts and 2 nuts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

21

INSTALL OIL FILTER BRACKET (w/ Oil Cooler) (see INSTALLATION )

Fig. 123: Identifying Oil Filter Bracket With Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (see INSTALLATION )

23

INSTALL NO. 2 WATER BYPASS PIPE (w/ Oil Cooler)

a

Connect the 4 hoses

b

Install the water bypass hose with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra
