Remove the 5 nuts and oil cooler from the oil filter bracket

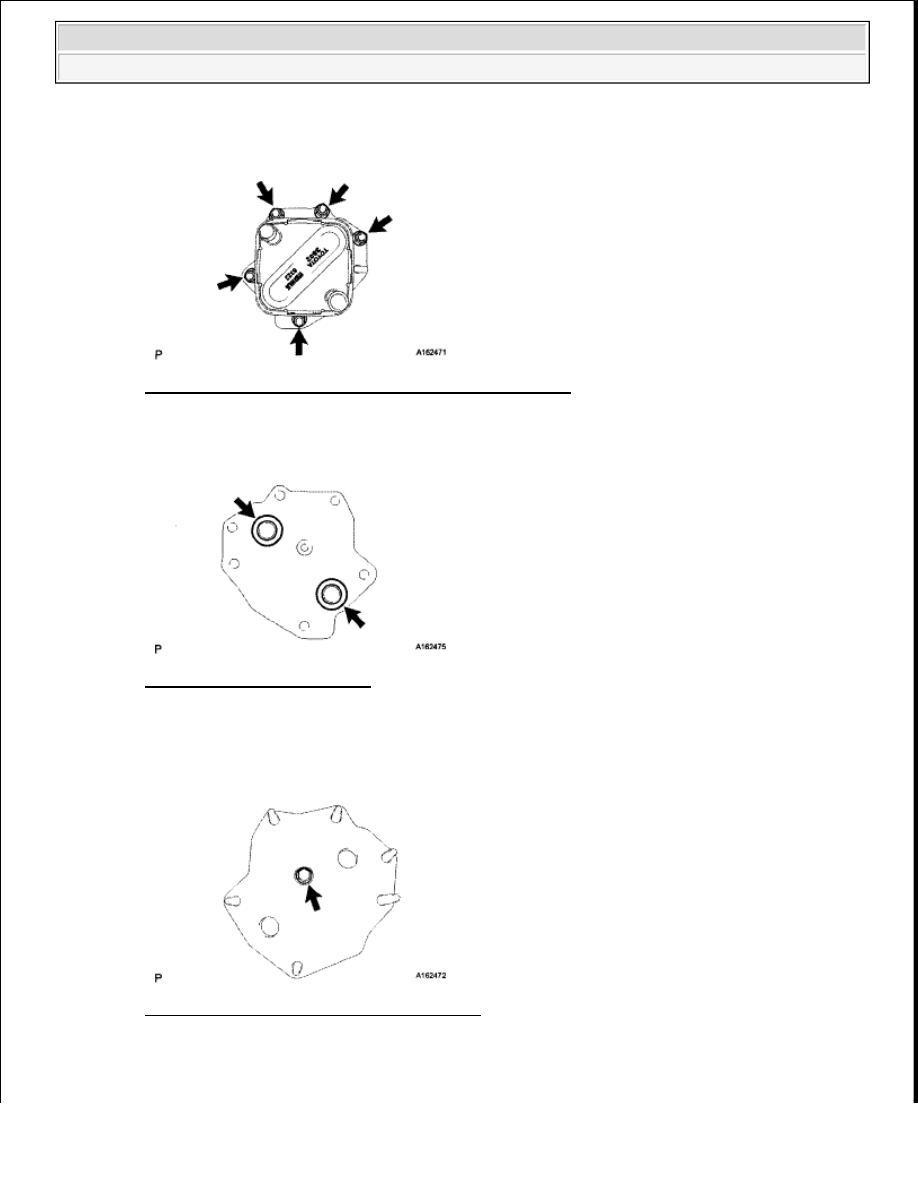

Fig. 143: Identifying Oil Cooler Assembly Bracket Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 O-rings

Fig. 144: Identifying O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

REMOVE OIL COOLER SPACER

a

Remove the bolt and oil cooler spacer from the oil filter bracket

Fig. 145: Identifying Oil Cooler Spacer Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the gasket



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 146: Identifying Oil Cooler Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE OIL PUMP RELIEF VALVE

a

Remove the relief valve plug and gasket

Fig. 147: Identifying Relief Valve Plug And Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the valve spring and oil pump relief valve

INSPECTION

1

INSPECT OIL COOLER ASSEMBLY

a

Check the oil cooler for damage or clogging  If necessary, replace the oil cooler assembly



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 148: Checking Oil Cooler
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSPECT OIL PUMP RELIEF VALVE

a

Coat the relief valve with engine oil

b

Check that the relief valve falls smoothly into the valve hole by its own weight

If the relief valve is not as specified, replace it  If necessary, replace the oil filter bracket

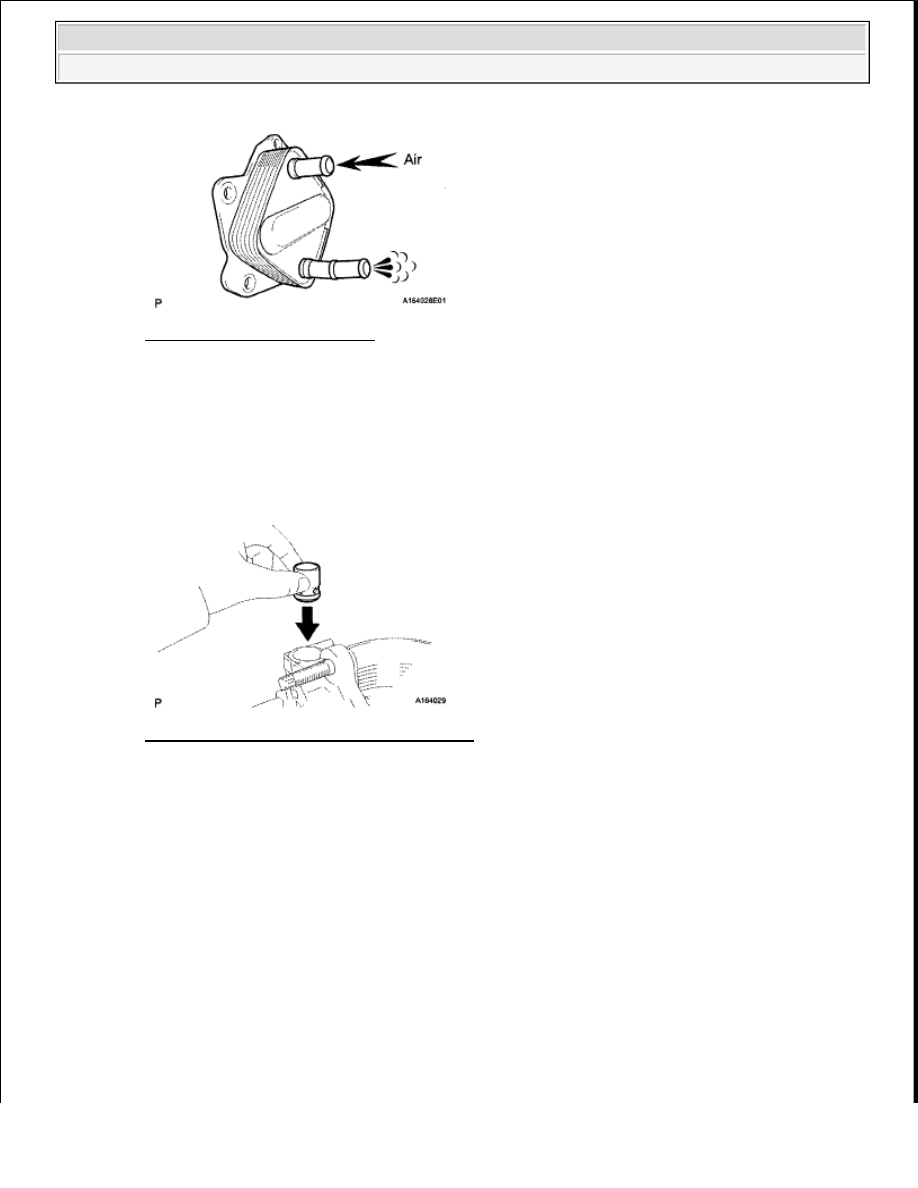

Fig. 149: Inspecting Oil Pump Relief Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1

INSTALL OIL PUMP RELIEF VALVE

a

Coat the oil pump relief valve with engine oil

b

Install the relief valve and valve spring into the oil pump cover hole



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 150: Identifying Relief Valve And Valve Spring Into Oil Pump Cover Hole
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install a new gasket and the plug

Torque: 37 N*m (375 kgf*cm, 27 ft.*lbf)

INSTALLATION

1

INSTALL OIL COOLER SPACER

a

Apply a light coat of engine oil to a new gasket

b

Install the gasket to the oil cooler spacer

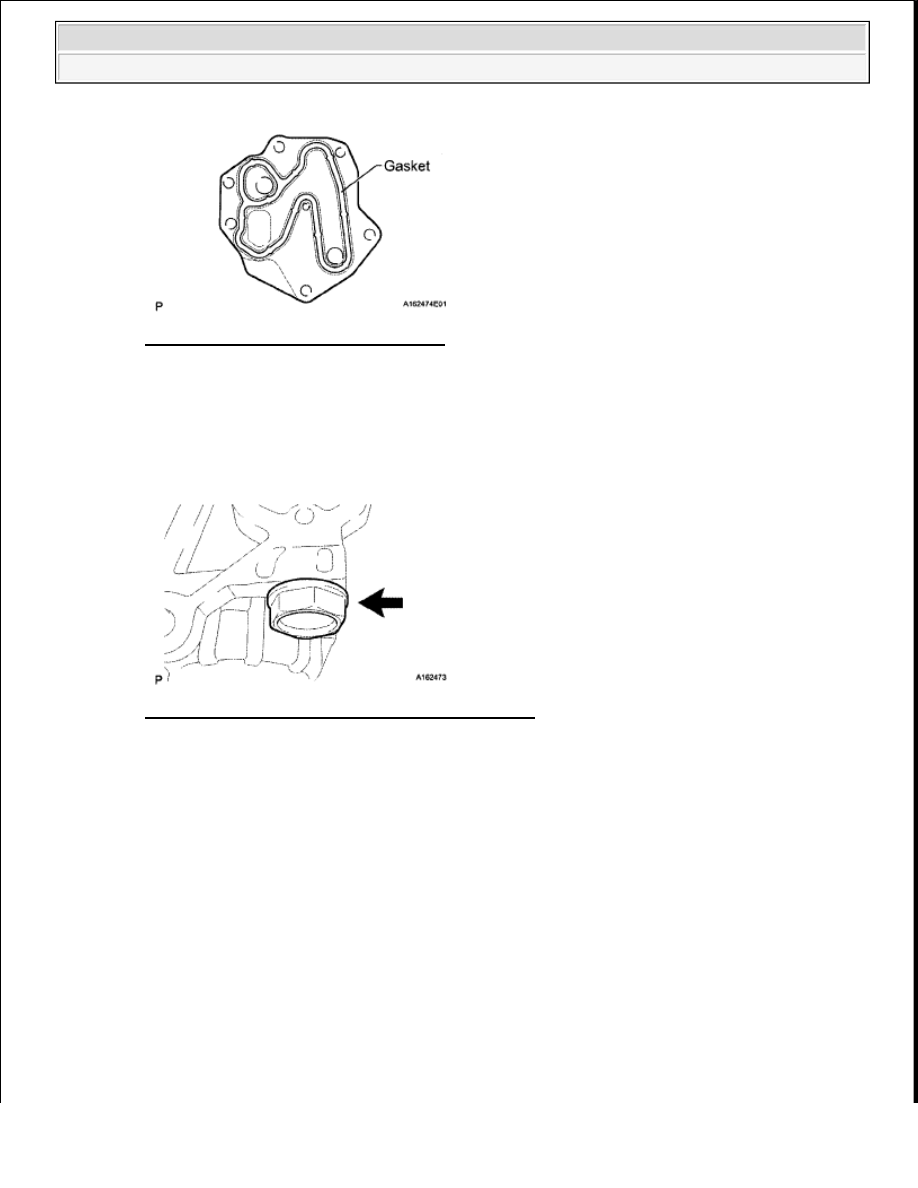

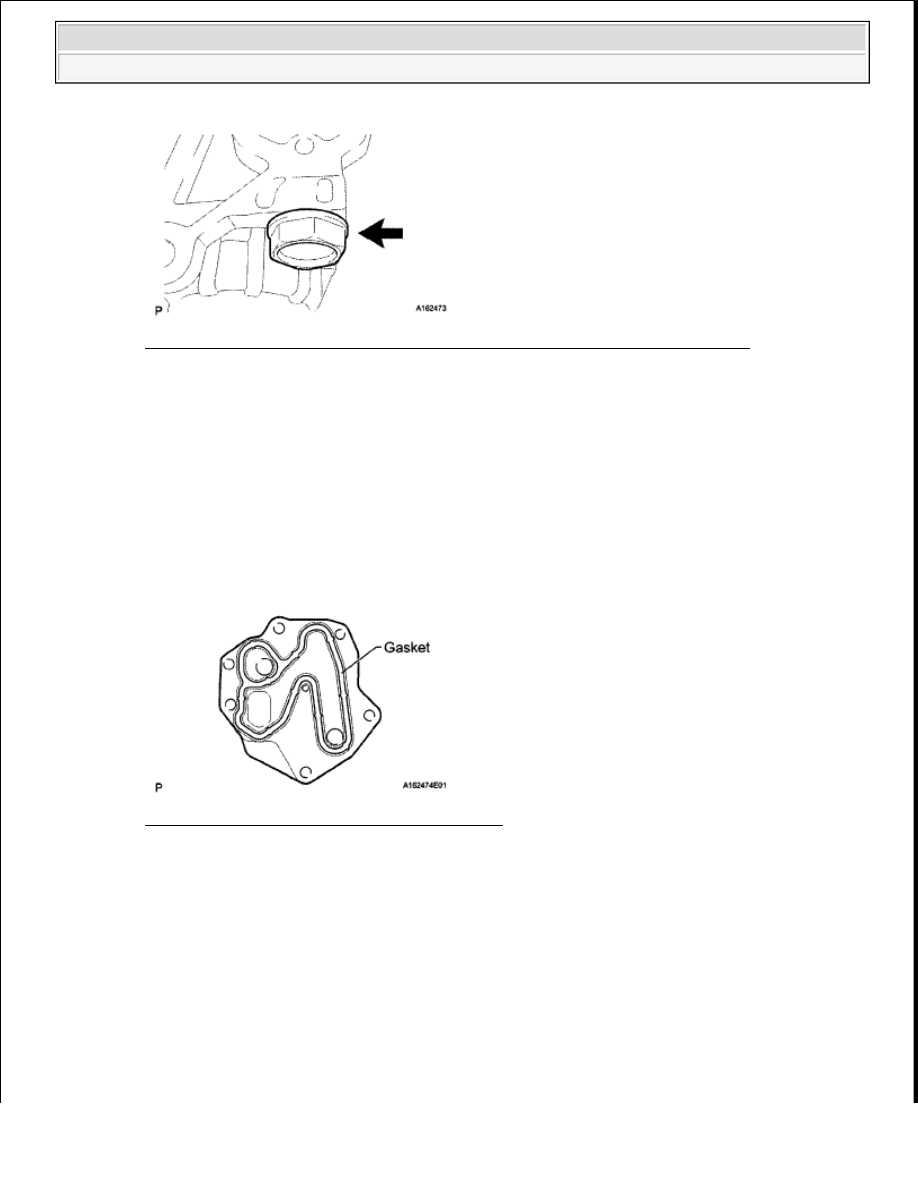

Fig. 151: Identifying Oil Cooler Spacer Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the oil cooler spacer to the oil filter bracket with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)
