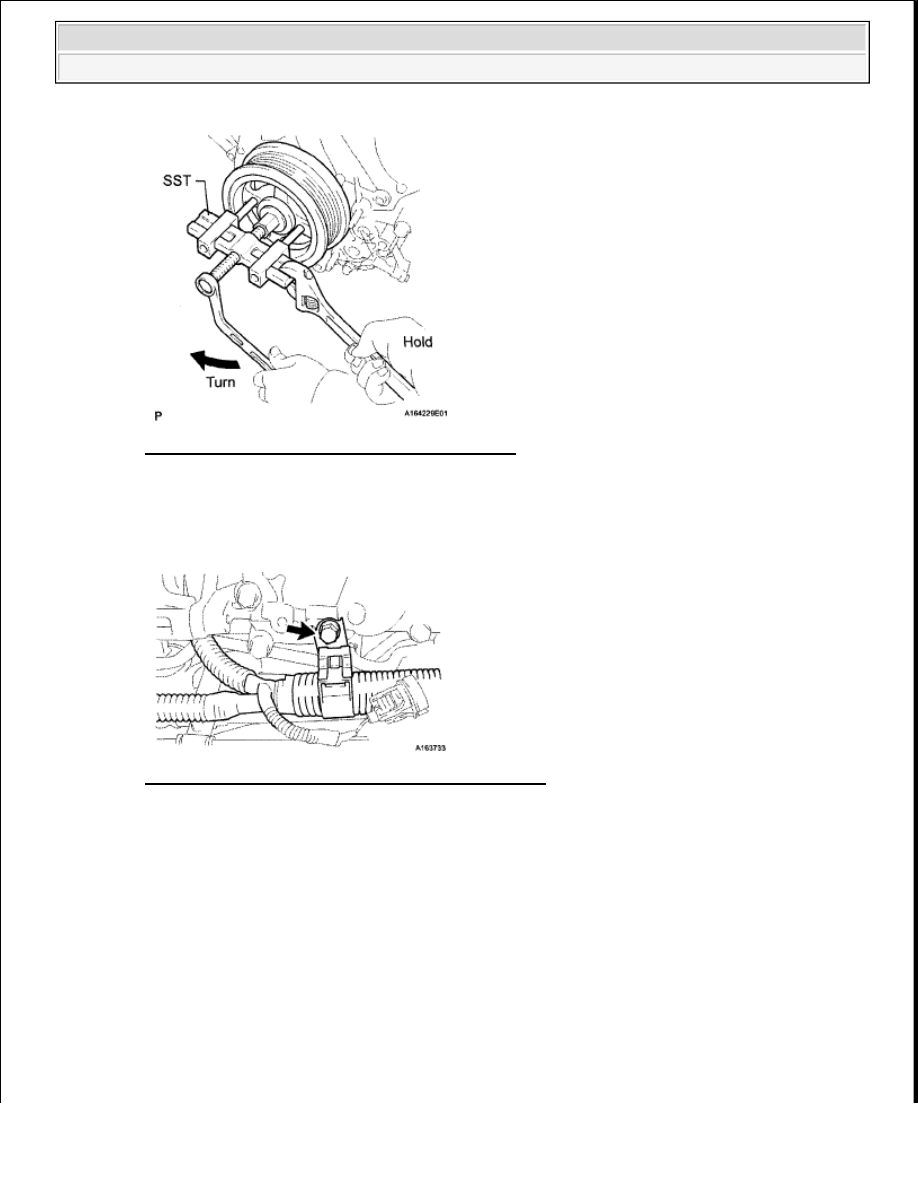

Fig. 70: Removing Crankshaft Pulley Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

DISCONNECT WIRE HARNESS CLAMP BRACKET

a

Remove the bolt and disconnect the bracket

Fig. 71: Locating Wire Harness Clamp Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

39

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































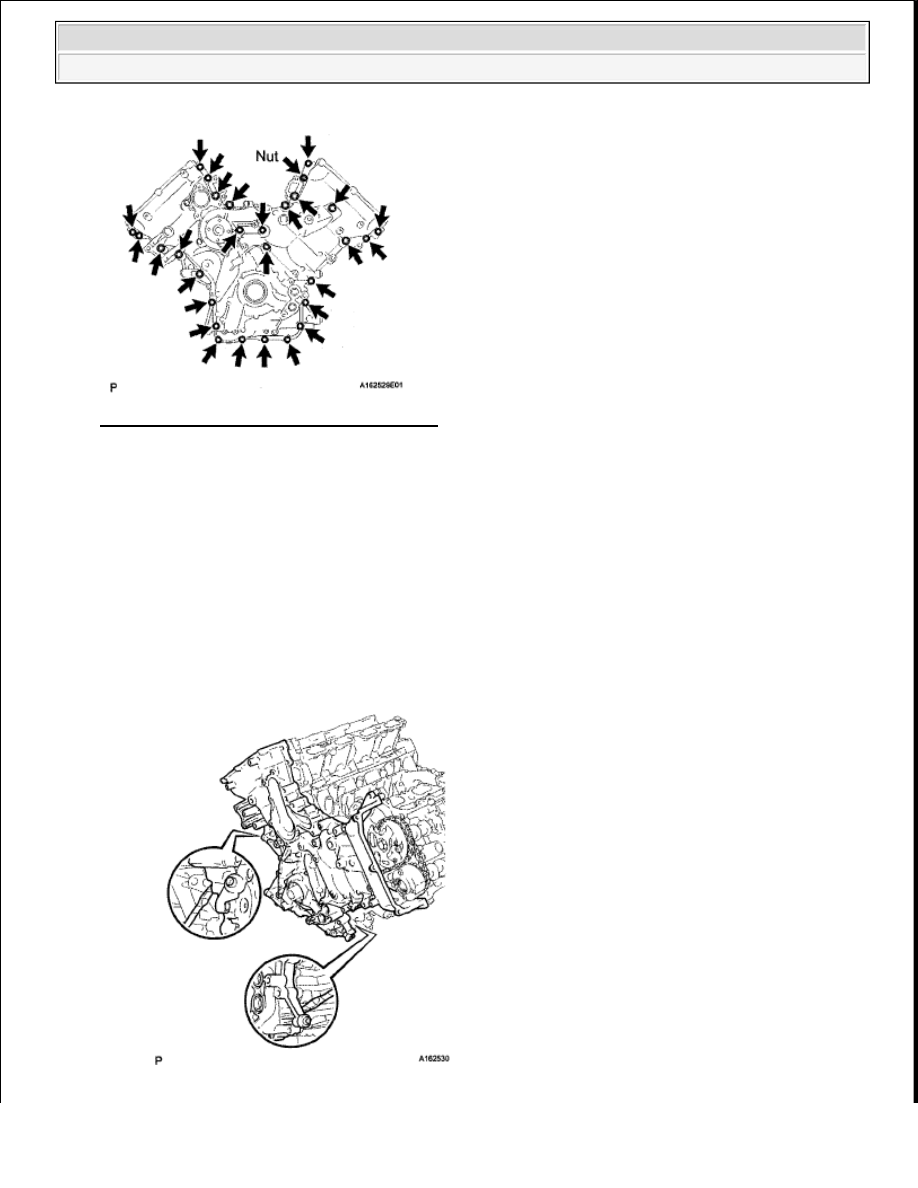

Fig. 72: Locating Timing Chain Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Remove the 28 bolts and nut shown in the illustration

b

Remove the timing chain cover by prying between it and the cylinder head and cylinder block with
a screwdriver as shown in the illustration

HINT:

Tape the screwdriver tip before use

NOTE:

Be careful not to damage the cylinder head and cylinder block
contact surfaces of the chain cover.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 73: Removing Timing Chain Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

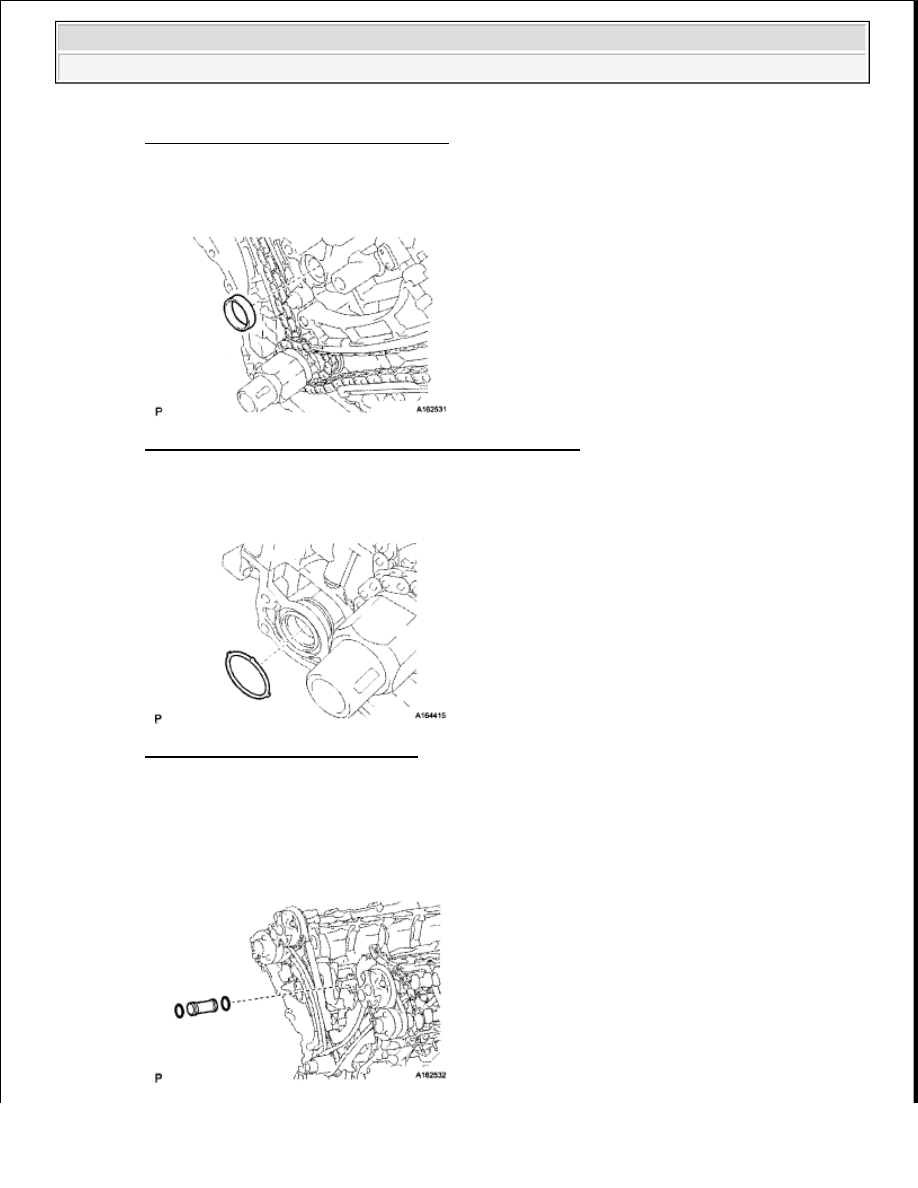

c

Remove the oil pump gasket from the cylinder block

Fig. 74: Identifying Oil Pump Gasket On Cylinder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the O-ring from the oil pan

Fig. 75: Identifying Oil Pan O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

40

REMOVE WATER INLET PIPE

a

Remove the water inlet pipe

b

Remove the 2 O-rings from the water inlet pipe



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 76: Identifying Oil Pan O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

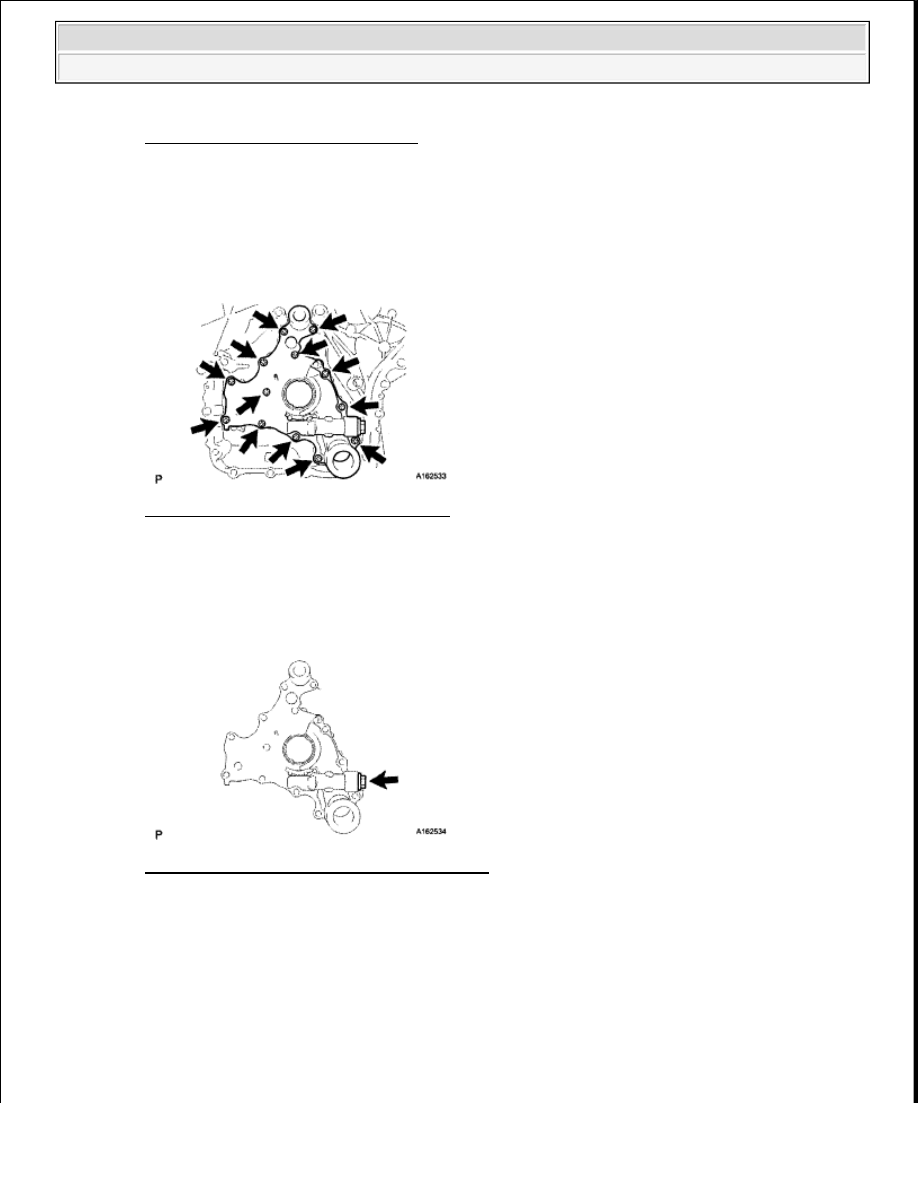

REMOVE OIL PUMP COVER

a

Remove the 13 bolts, oil pump cover, drive rotor and driven rotor

Fig. 77: Locating Oil Pump Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE OIL PUMP RELIEF VALVE

a

Remove the relief valve plug

b

Remove the valve spring and oil pump relief valve

Fig. 78: Locating Oil Pump Relief Valve Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1

INSPECT OIL PUMP RELIEF VALVE



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
