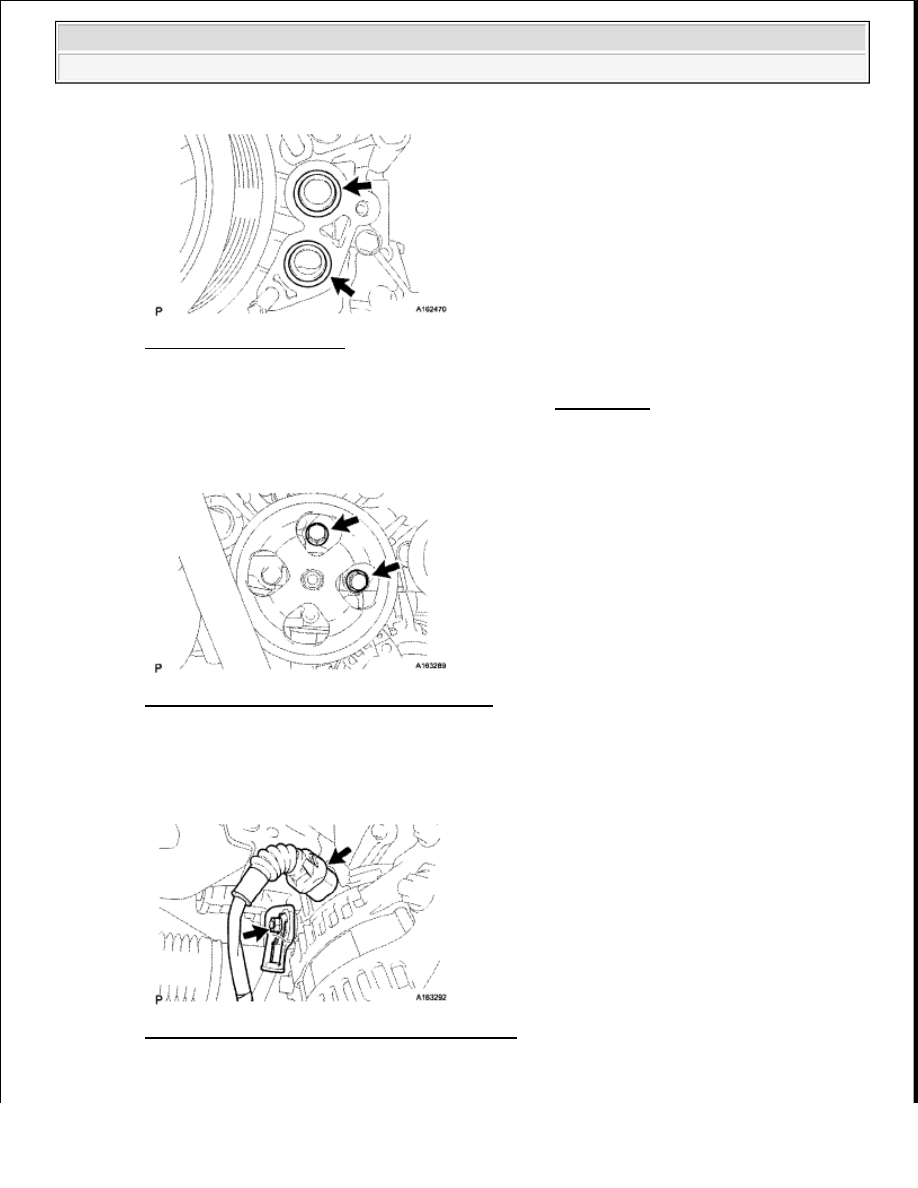

Fig. 49: Locating O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20

REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE (See REMOVAL )

21

DISCONNECT VANE PUMP ASSEMBLY

a

Remove the 2 bolts and disconnect the vane pump

Fig. 50: Locating Vane Pump Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

REMOVE GENERATOR ASSEMBLY

a

Disconnect the generator connector

Fig. 51: Locating Generator Connector And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































b

Remove the terminal cap and nut, and disconnect the generator wire

c

Remove the bolt and disconnect the wire harness bracket from the generator

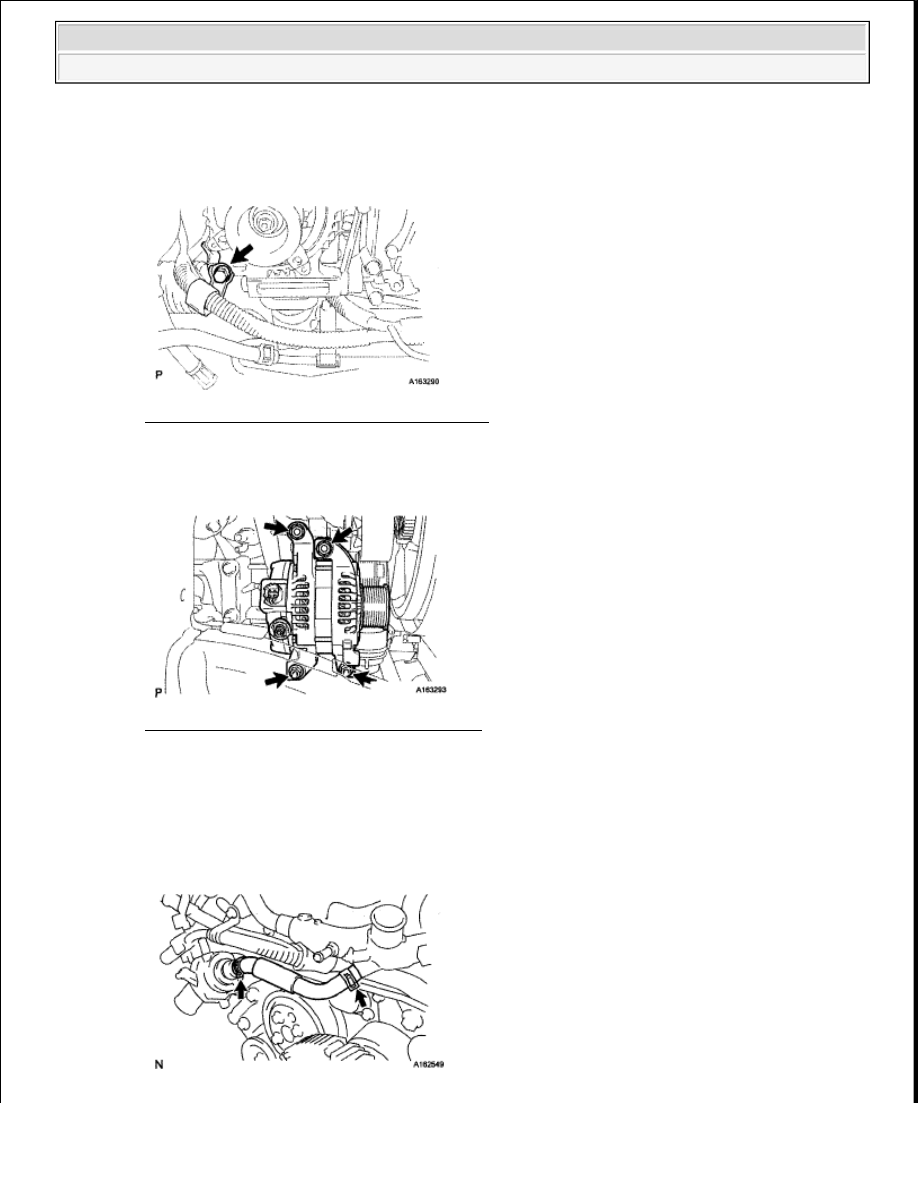

Fig. 52: Locating Wire Harness Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 2 bolts, 2 nuts and generator

Fig. 53: Locating Generator Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Remove the 2 stud bolts

23

REMOVE NO. 1 WATER BY-PASS HOSE

a

Remove the No  1 water by-pass hose by disconnect the hose from the water inlet housing and front
water by-pass joint



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































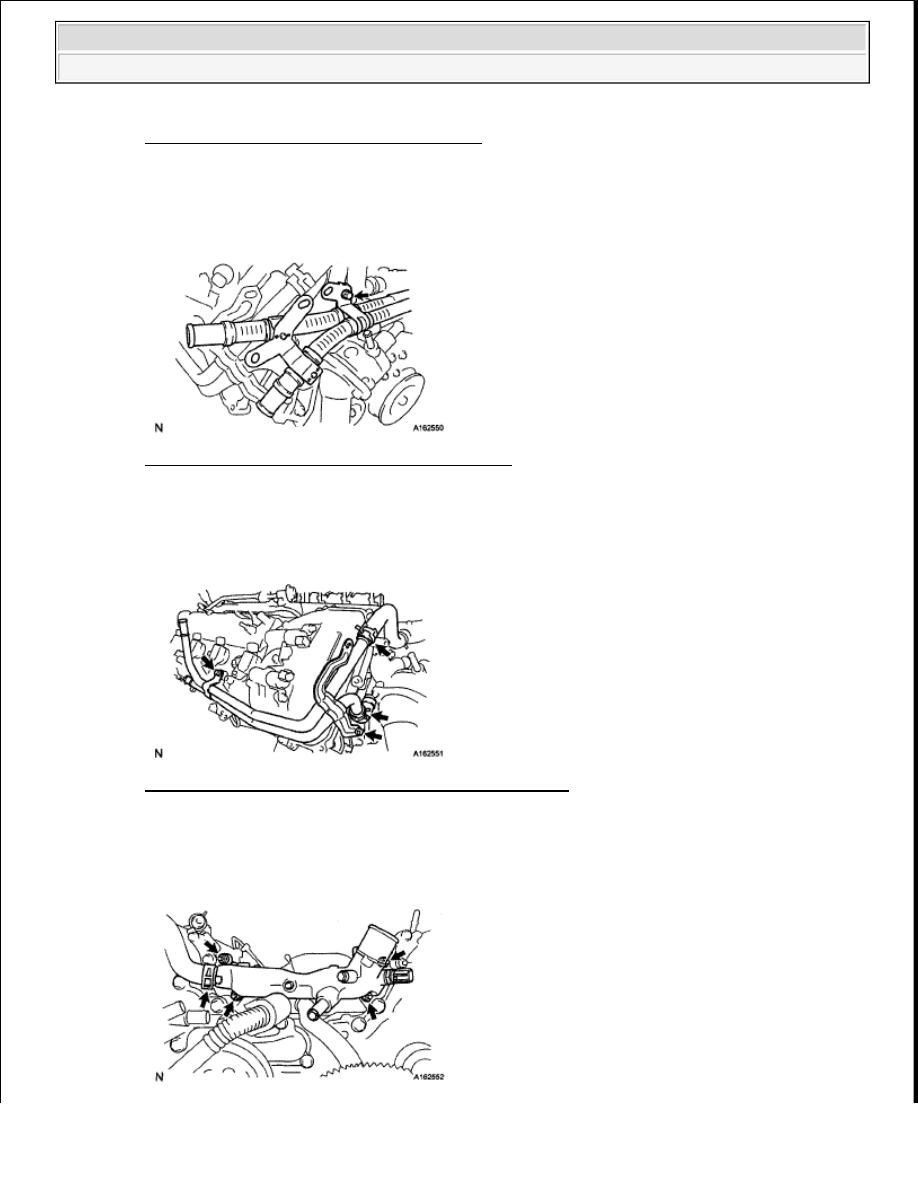

Fig. 54: Locating No. 1 Water By-Pass Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24

REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY

a

Remove the bolt and disconnect the air tube

Fig. 55: Locating Air Tube With Mounting Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the 2 hoses

c

Remove the 2 bolts and water by-pass pipe

Fig. 56: Locating Hoses, Water By-Pass Pipe And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25

REMOVE FRONT WATER BY-PASS JOINT

a

Disconnect the No  2 water by-pass hose from the water by-pass joint



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Fig. 57: Locating No. 2 Water By-Pass Hose With Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 4 nuts, water by-pass joint and 2 gaskets

26

REMOVE NO. 2 ENGINE COVER (See REMOVAL )

27

REMOVE NO. 1 ENGINE COVER (See REMOVAL )

28

REMOVE AIR TUBE SUB-ASSEMBLY

a

Remove the bolt, disconnect the 2 hoses, and remove the air tube

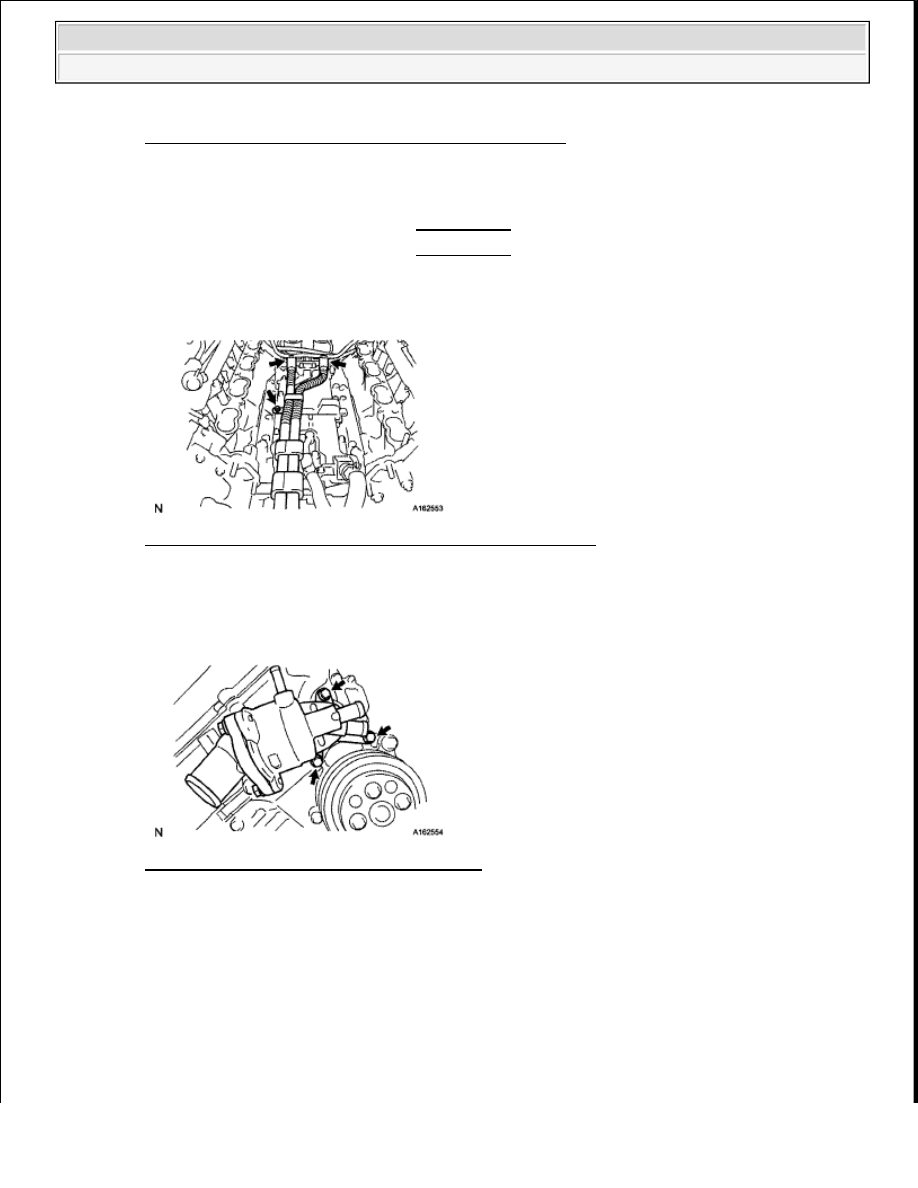

Fig. 58: Locating Air Tube Sub-Assembly Bolts And Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

REMOVE WATER INLET HOUSING

a

Remove the 3 bolts, water inlet housing and gasket

Fig. 59: Locating Water Inlet Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30

REMOVE WATER PUMP PULLEY

a

Using SST, hold the water pump pulley

SST 09960-10010 (09962-01000, 09963-01000)

b

Remove the 4 bolts and water pump pulley
