Toyota Tundra. Manual - part 2295

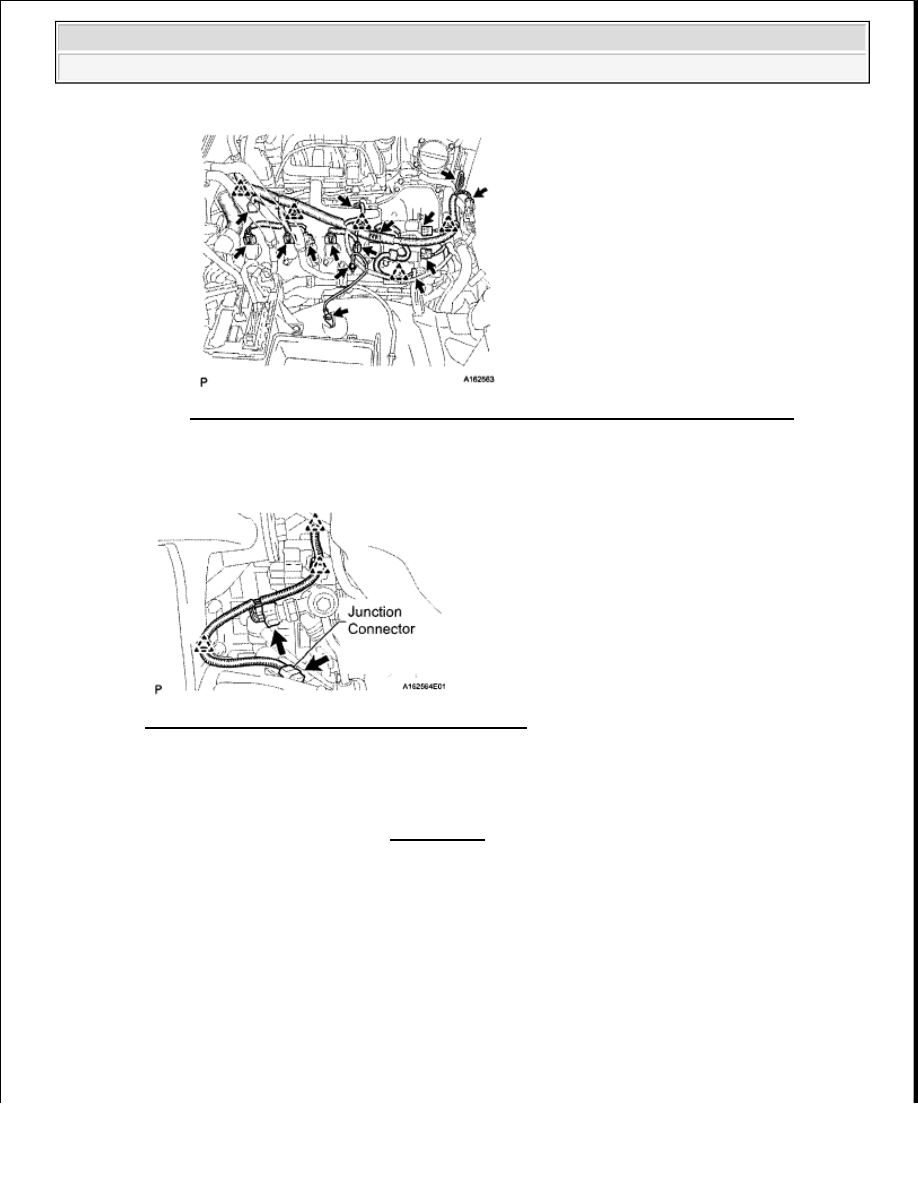

Fig. 41: Locating Ignition Coil, VVT Sensor And Noise Filter Connectors (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Disconnect the 2 clamps and power steering oil pressure switch connector

Fig. 42: Locating Clamp And Junction Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Disconnect the clamp and junction connector

9

REMOVE INTAKE MANIFOLD

a

Remove the intake manifold (See REMOVAL )

10

DISCONNECT AIR PUMP HOSE AND WIRE HARNESS

a

Disconnect the No  2 and No  3 air hoses



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































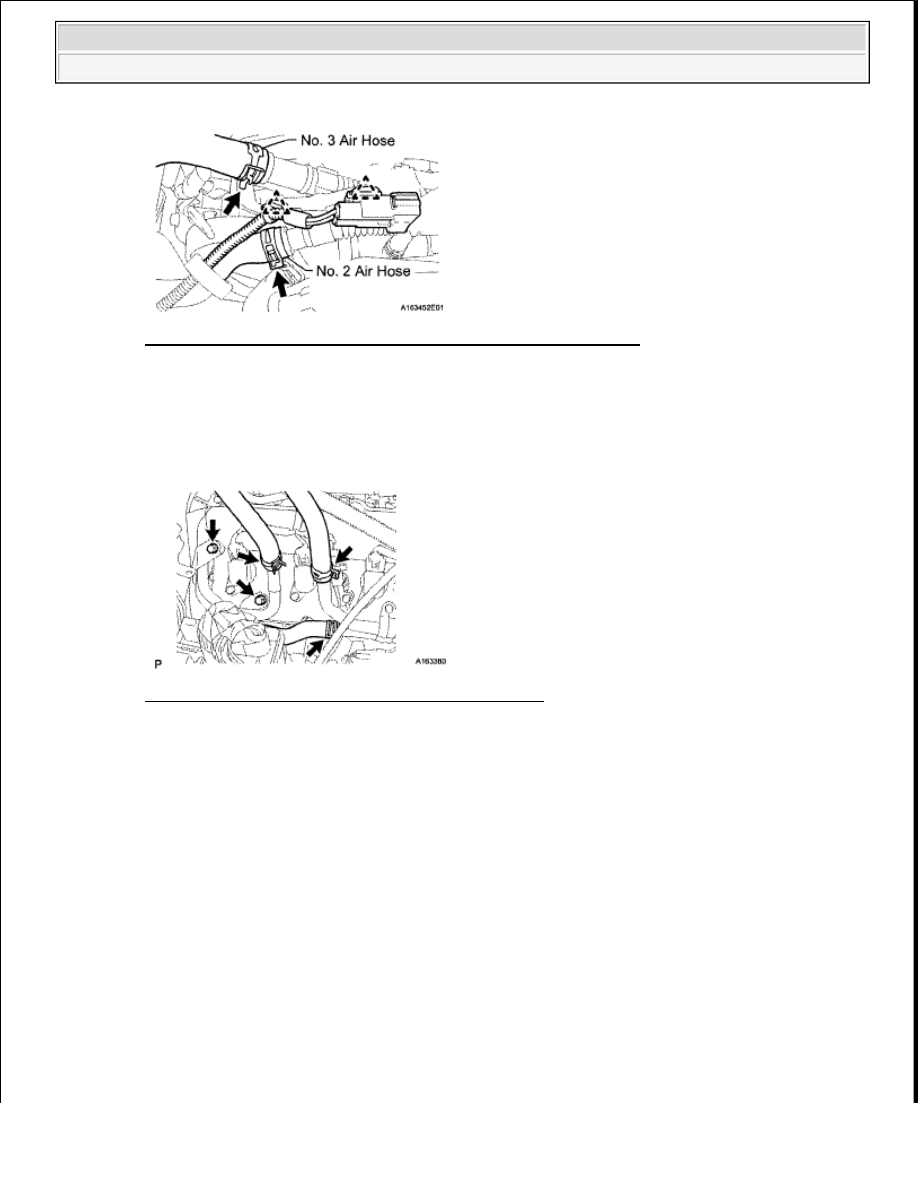

Fig. 43: Locating Clamps With No. 2 And No. 3 Air Pump Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the 2 clamps

11

DISCONNECT HEATER HOSE AND PIPE

a

Remove the 2 bolts and disconnect the 3 hoses

Fig. 44: Locating Heater Hoses And Mounting Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

DISCONNECT COOLER COMPRESSOR ASSEMBLY

a

Remove the 2 bolts, 2 nuts and 2 stud bolts, and disconnect the cooler compressor

HINT:

It is not necessary to completely remove the compressor  With the hoses connected to the
compressor, hang the compressor on the vehicle body with a rope



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































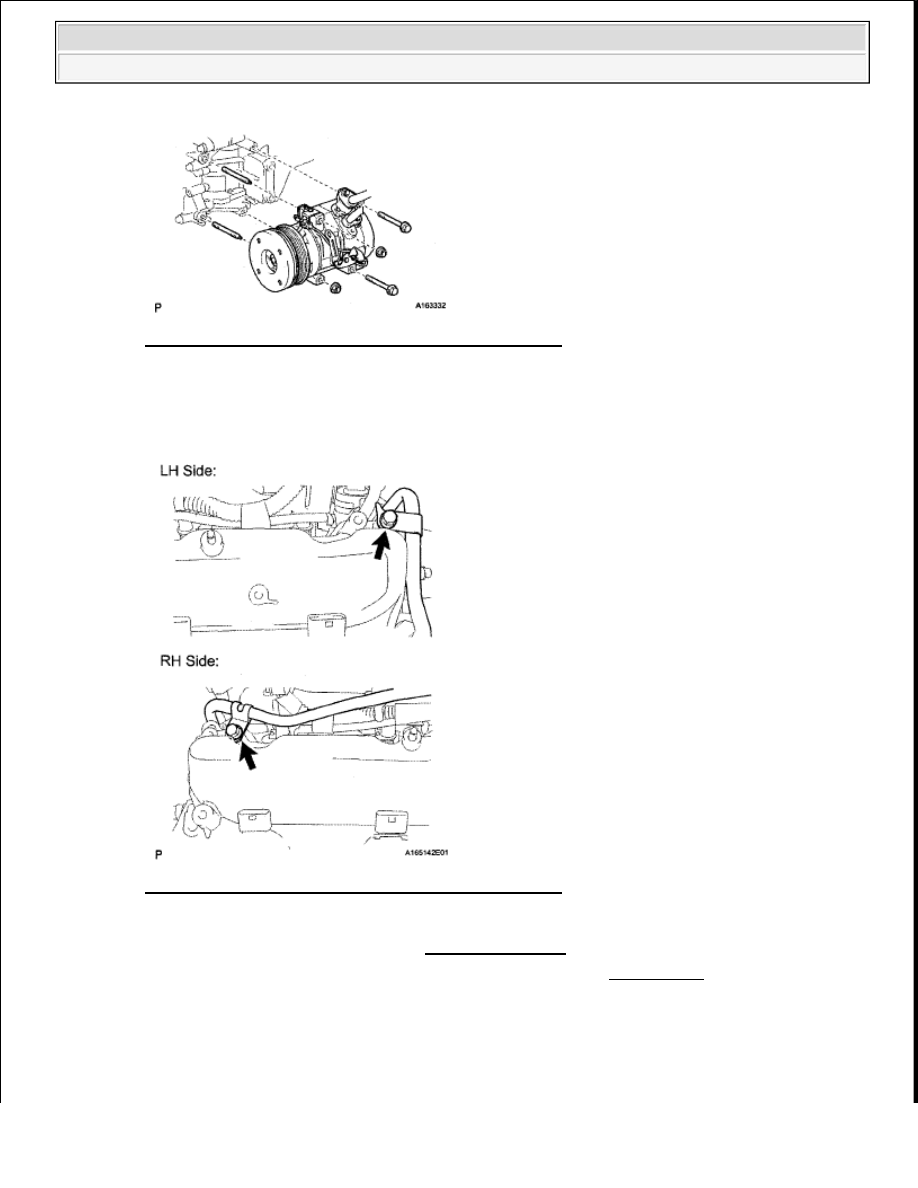

Fig. 45: Identifying Cooler Compressor Bolt And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

DISCONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

a

Remove the 2 bolts and disconnect the fuel tube

Fig. 46: Locating No. 2 Fuel Tube Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

REMOVE OIL FILTER ELEMENT (See REPLACEMENT )

15

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )

16

REMOVE NO. 2 WATER BY-PASS PIPE (w/ Oil Cooler)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































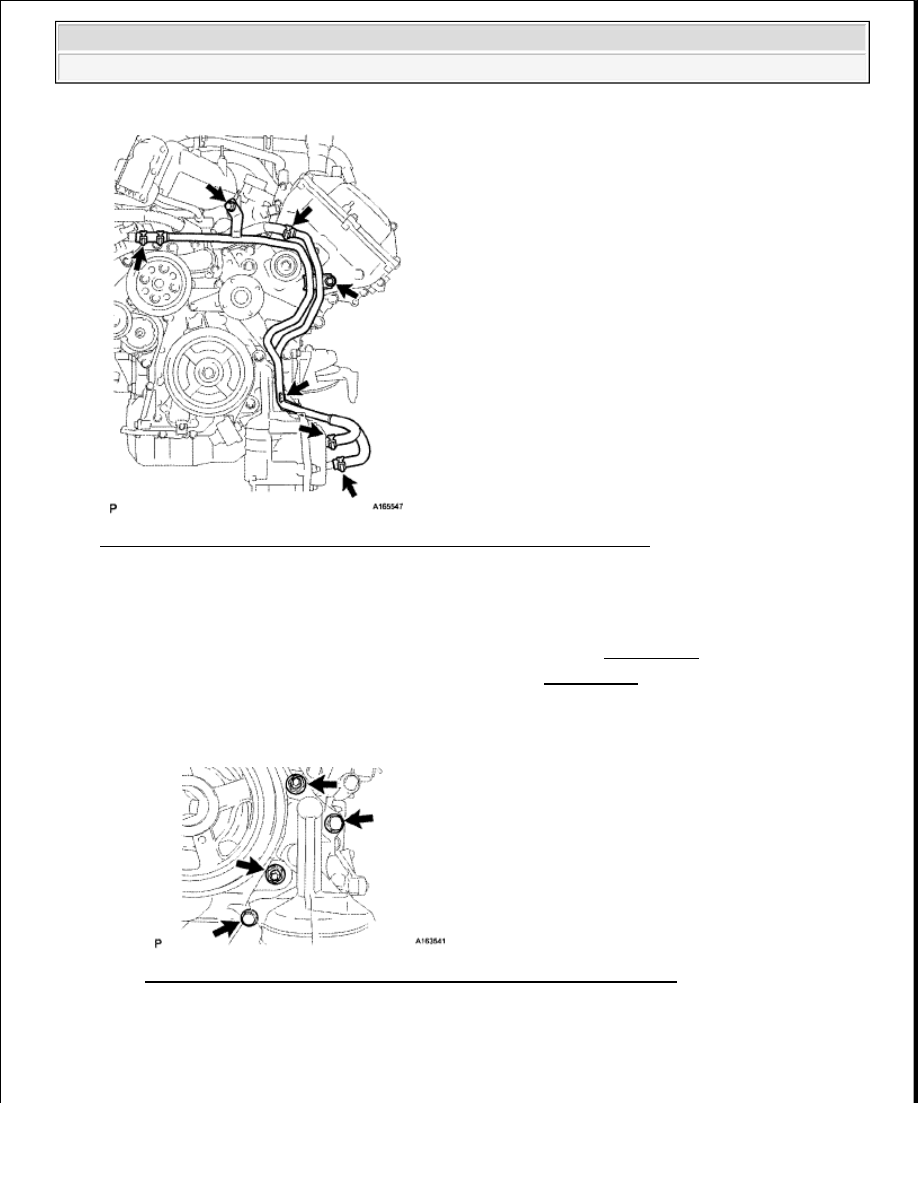

Fig. 47: Locating No. 2 Water By-Pass Hoses And Bolts (W/ Oil Cooler)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Remove the 3 bolts

b

Disconnect the 4 hoses and remove the water bypass pipe

17

REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See REMOVAL )

18

REMOVE OIL FILTER BRACKET (w/ Oil Cooler) (See REMOVAL )

19

REMOVE OIL FILTER BRACKET (w/o Oil Cooler)

a

Remove the 2 bolts, 2 nuts and oil filter bracket

Fig. 48: Locating Oil Filter Bracket Bolts And Nuts (W/O Oil Cooler)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 O-rings



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
