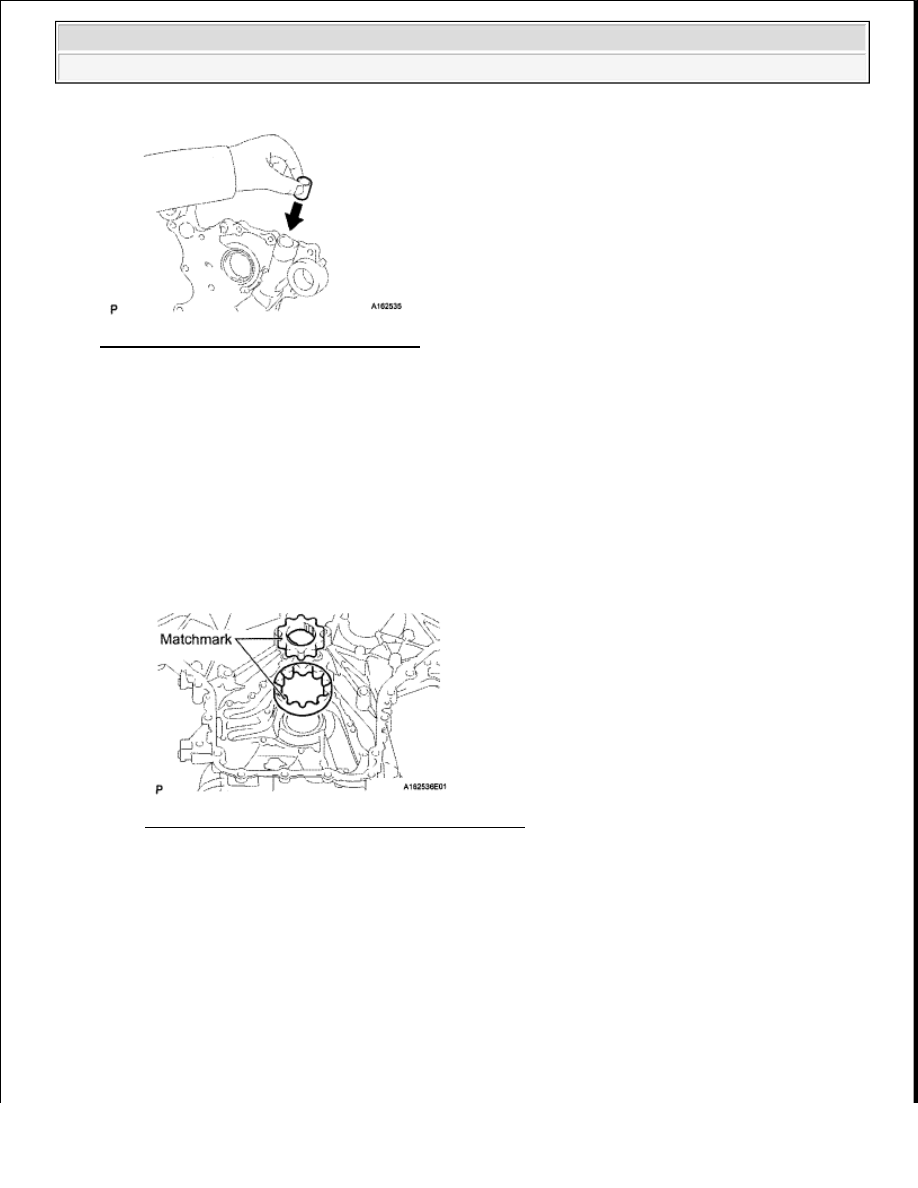

Fig. 79: Inspecting Oil Pump Relief Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Coat the relief valve with engine oil

b

Check that the relief valve falls smoothly into the valve hole by its own weight

If the relief valve is not as specified, replace it  If necessary, replace the timing chain cover sub-
assembly

2

INSPECT OIL PUMP ROTOR SET

a

Install the rotors to the timing chain cover with the rotors' marks facing outward  Check that the
rotors revolve smoothly

Fig. 80: Identifying Oil Pump Rotor Matchmarks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

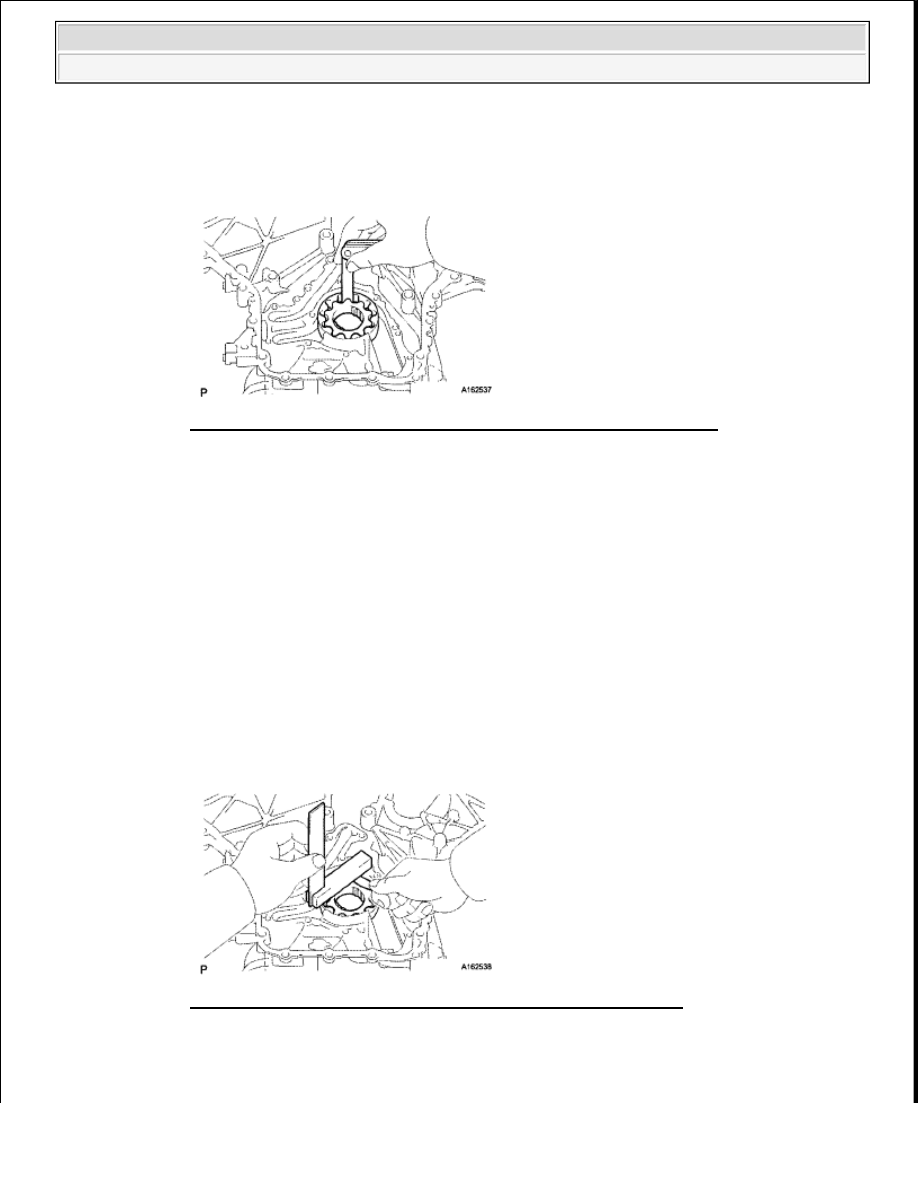

Check the tip clearance

1

Using a feeler gauge, measure the clearance between the drive and driven rotor tips, as
shown in the illustration

Standard tip clearance:

0.180 to 0.300 mm (0.00709 to 0.0118 in.)

Maximum tip clearance:



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































0.300 mm (0.0118 in.)

If the tip clearance is more than the maximum, replace the timing chain cover sub-assembly

Fig. 81: Measuring Clearance Between Drive And Driven Rotor Tips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Check the side clearance

1

Using a feeler gauge and steel square, measure the clearance between the rotors and steel
square as shown in the illustration

Standard side clearance:

0.030 to 0.090 mm (0.00118 to 0.00354 in.)

Maximum side clearance:

0.090 mm (0.00354 in.)

If the side clearance is more than the maximum, replace the timing chain cover sub-
assembly

Fig. 82: Measuring Clearance Between Rotors And Steel Square
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Check the body clearance

1

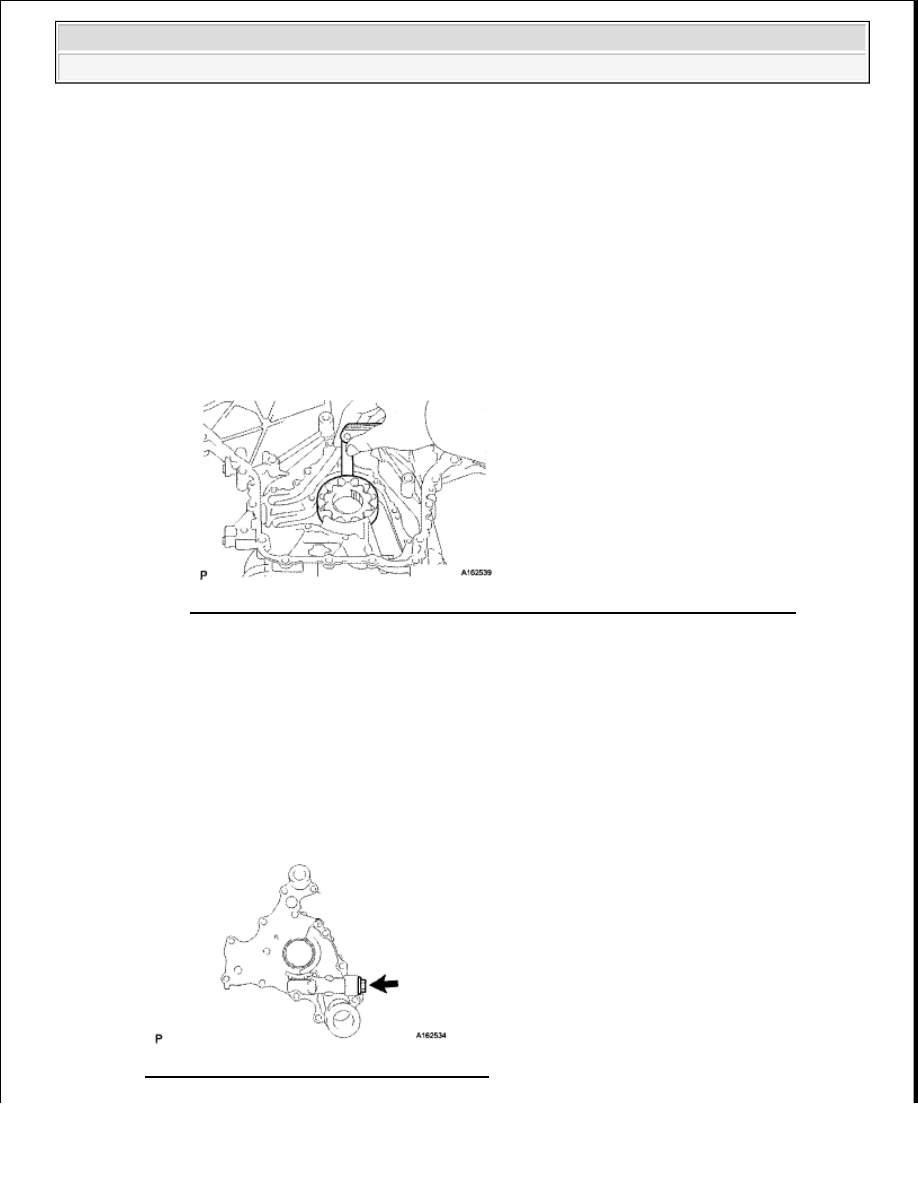

Using a feeler gauge, measure the clearance between the timing chain cover and driven rotor



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































as shown in the illustration

Standard body clearance:

0.175 to 0.250 mm (0.00689 to 0.00984 in.)

Maximum body clearance:

0.250 mm (0.00984 in.)

If the body clearance is more than the maximum, replace the timing chain cover sub-
assembly

Fig. 83: Measuring Clearance Between Timing Chain Cover And Driven Rotor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1

INSTALL OIL PUMP RELIEF VALVE

a

Coat the oil pump relief valve with engine oil

b

Install the relief valve and relief valve spring into the oil pump cover hole

c

Install the plug

Torque: 53 N*m (540 kgf*cm, 39 ft.*lbf)

Fig. 84: Locating Oil Pump Relief Valve Bolt



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL OIL PUMP COVER

a

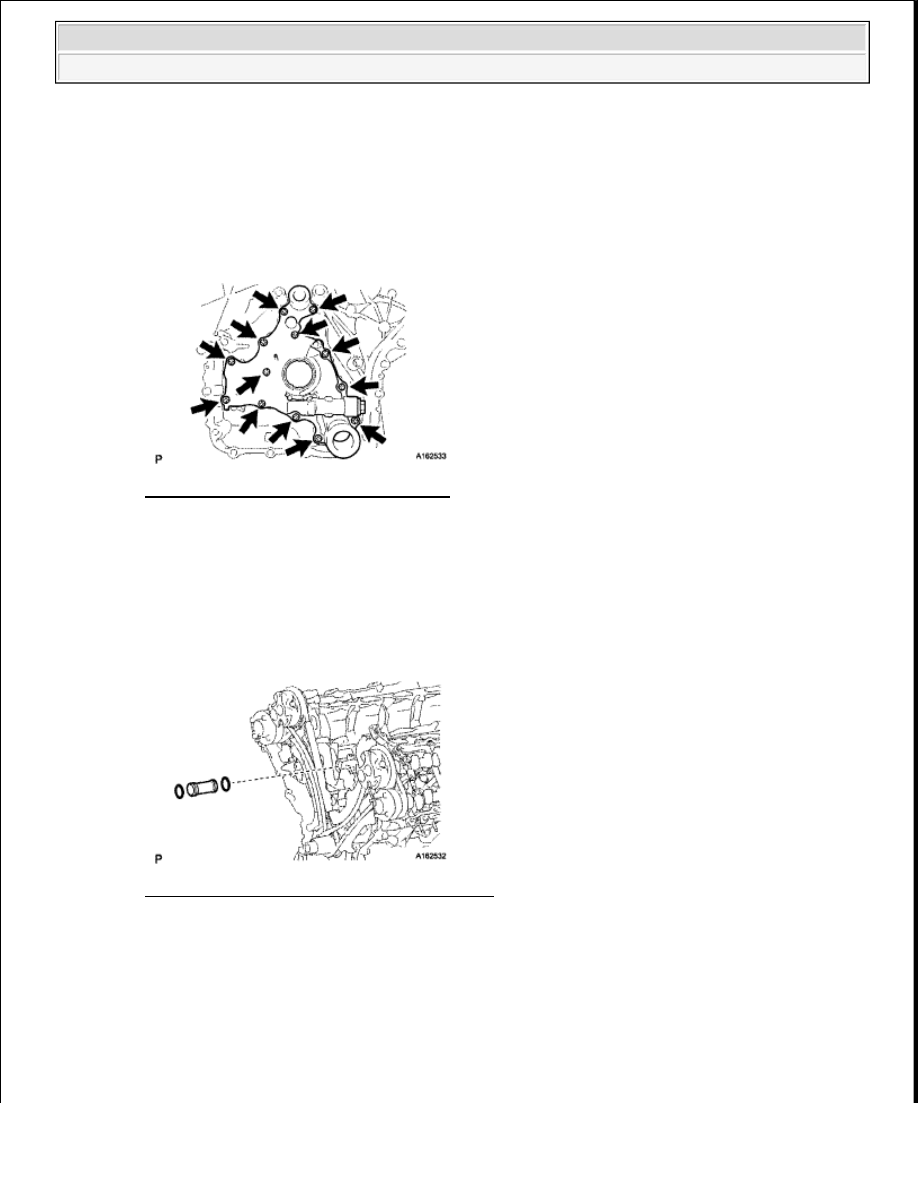

Install the driven rotor, drive rotor and oil pump cover with the 13 bolts

Torque: 10 N*m (105 kgf*cm, 8 ft.*lbf)

Fig. 85: Locating Oil Pump Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL WATER INLET PIPE

a

Apply soapy water to 2 new O-rings and install them to the inlet pipe

b

Install the inlet pipe to the No  1 heat exchanger cover

Fig. 86: Identifying Water Inlet Pipe O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

a

Apply a light coat of engine oil to a new oil pump gasket

b

Install the oil pump gasket
