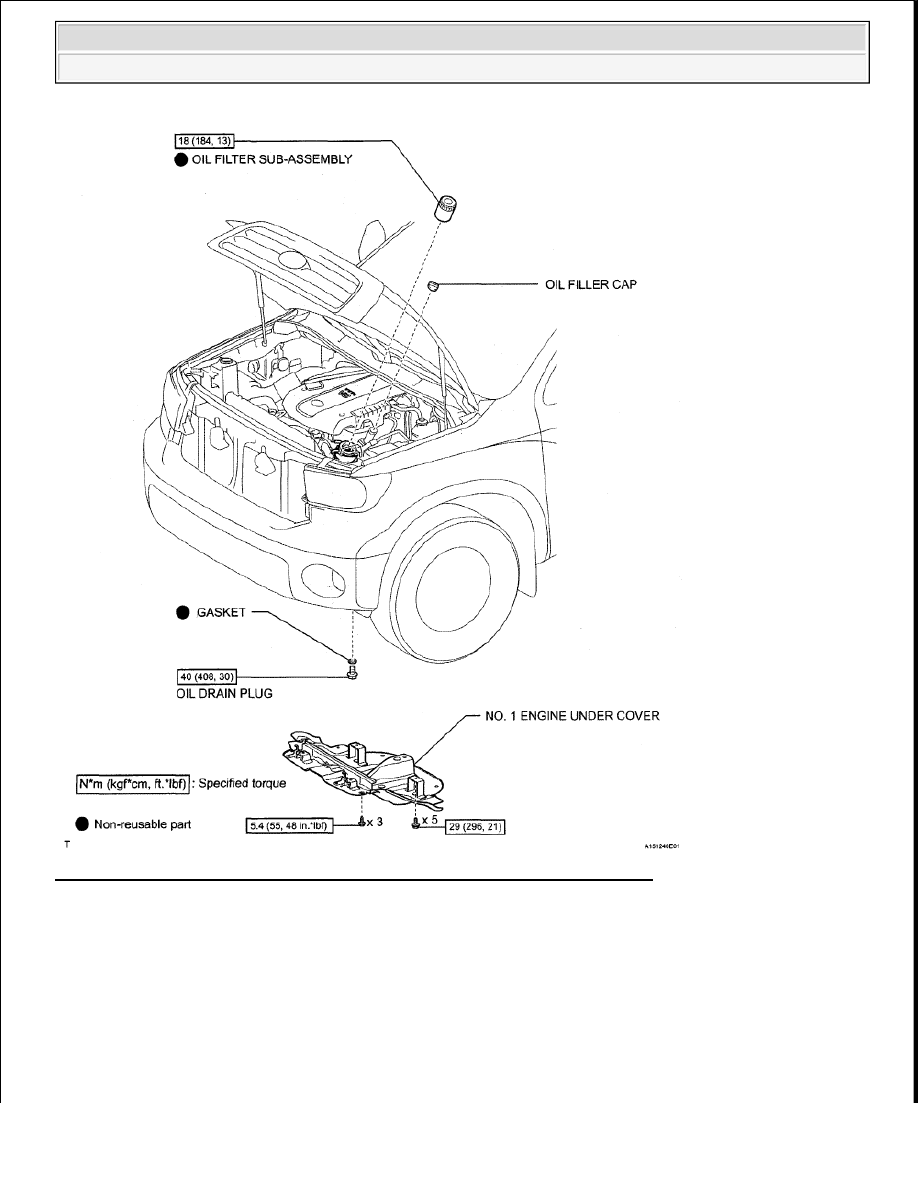

Fig. 3: Identifying Oil And Oil Filter Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

CAUTION:



Prolonged and repeated contact with mineral oil will result in the loss
of the skin's natural oils, leading to dryness, irritation and dermatitis.
In addition, used engine oil contains potentially harmful
contaminants which may cause skin cancer.



Wear protective clothing and gloves. Avoid contact with used oil. If



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra





























1. REMOVE NO. 1 ENGINE UNDER COVER (See REMOVAL )

2. DRAIN ENGINE OIL

a. Remove the oil filler cap.

b. Remove the oil drain plug, and drain the engine oil from the oil pan.

c. Wipe the oil pan and drain plug.

d. Install a new gasket and the drain plug.

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)

3. REMOVE OIL FILTER SUB-ASSEMBLY

a. Remove the drain pipe cap.

b. Using SST, remove the oil filter.

SST 09228-07501

HINT:



Put the disposal container beneath the drain hose to collect the oil from the oil filter cover.



Drain hose inside diameter: 8 mm (0.315 in.)



Drain hose length: 900 mm (2.95 ft.)

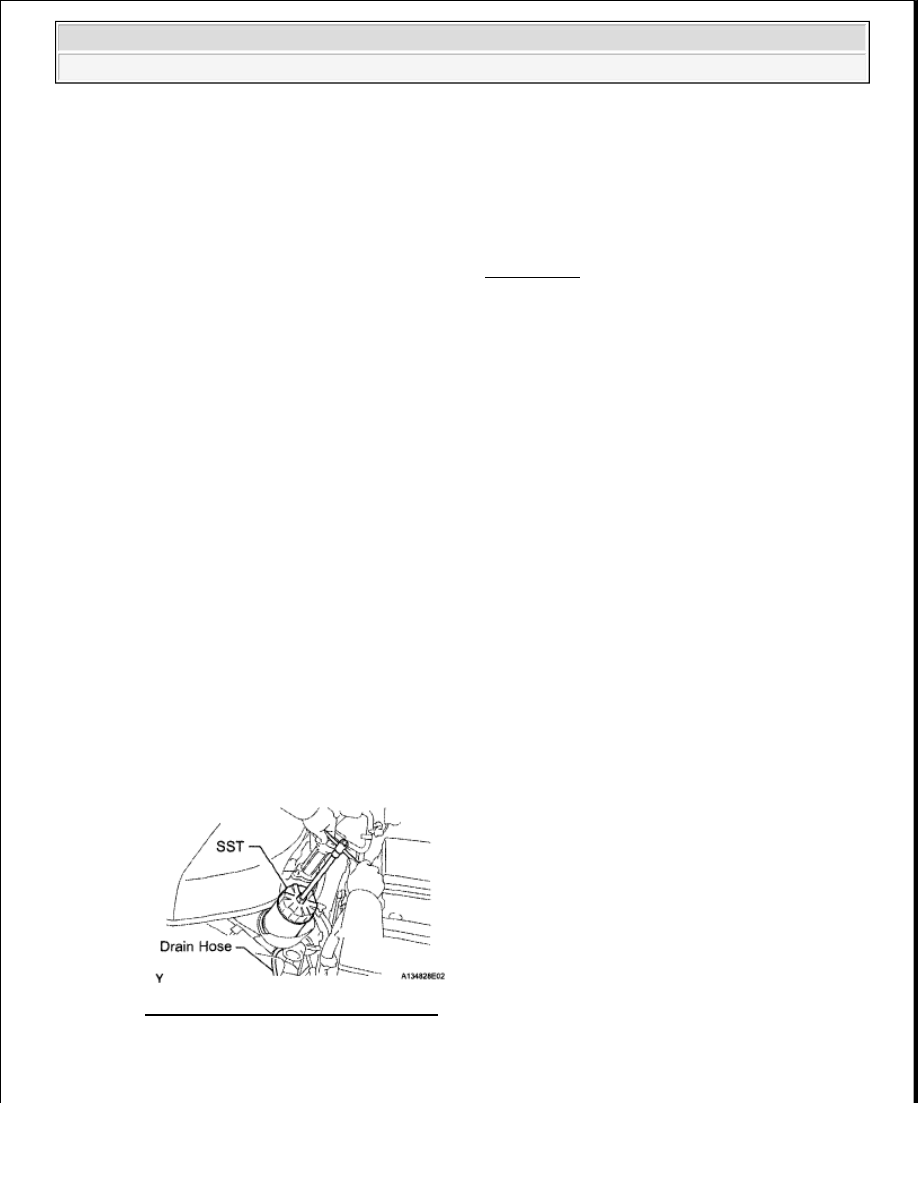

Fig. 4: Removing Oil Filter Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL OIL FILTER SUB-ASSEMBLY

contact occurs, wash the area thoroughly with soap and waterless
hand cleaner. Never use gasoline, thinners, or solvents to wash the
skin.



In order to protect the environment, dispose of used oil and used oil
filters at designated disposal sites only.

NOTE:

Collect the oil in an oil disposal container.



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra





























a. Check and clean the oil filter installation surface.

b. Apply clean engine oil to the gasket of a new oil filter.

c. Lightly screw the oil filter into place by hand. Tighten it until the gasket contacts the seat.

d. Using SST, tighten the oil filter. Depending on the work space available, choose from the

following.

SST 09228-07501

1. If enough space is available, use a torque wrench to tighten the oil filter.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

2. If enough space is not available to use a torque wrench, tighten the oil filter a 3/4 turn by

hand or with a common wrench.

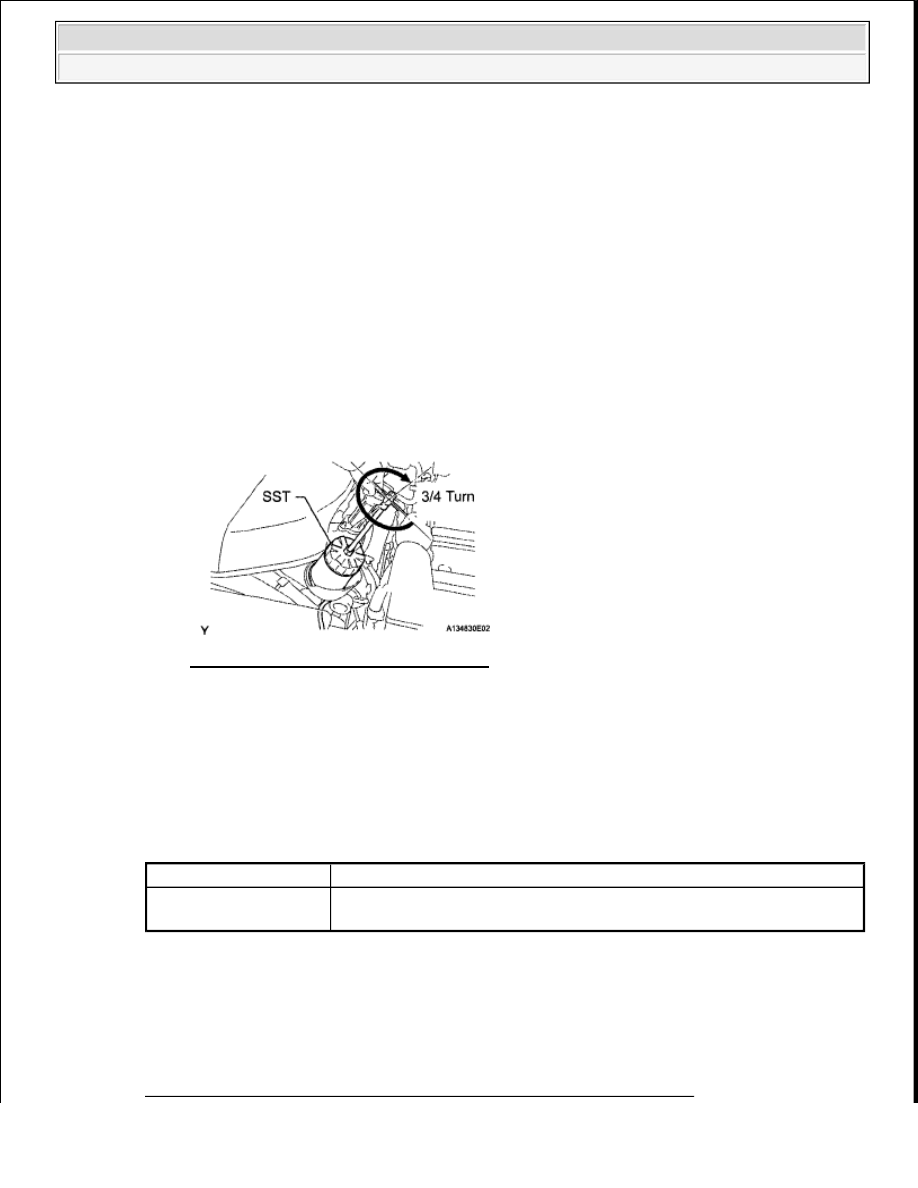

Fig. 5: Tightening Oil Filter Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. ADD ENGINE OIL

a. Remove the oil filler cap.

b. Add new oil.

Standard oil grade

ENGINE OIL GRADE CHART

HINT:

If SAE 5W-30 is not available, use SAE 10W-30.

Standard oil capacity

ENGINE OIL CAPACITY CHART

Oil grade

Oil Viscosity (SAE)

ILSAC multigrade
engine oil

5W-30 (5W-30 is the best choice for good fuel economy and good
starting in cold weather.)



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra





























c. Install the oil filler cap.

6. INSPECT FOR OIL LEAK

a. Start the engine. Make sure that there are no oil leaks from the area that was worked on.

7. INSPECT ENGINE OIL LEVEL

a. Warm up the engine so that the coolant temperature is approximately 80°C (176°F). Check the

engine oil level dipstick 5 minutes after the engine is stopped. Then add engine oil to the full level
of the engine oil level dipstick.

8. INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

OIL PRESSURE SWITCH

COMPONENTS

Item

Specified Condition

Drain and refill with oil filter change

5.2 liters (5.5 US qts, 4.6 Imp. qts)

Drain and refill without oil filter change 4.9 liters (5.2 US qts, 4.3 Imp. qts)
Dry fill

6.0 liters (6.3 US qts, 5.3 Imp. qts)
