Fig. 63: Identifying Air Cleaner Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL AIR CLEANER HOSE ASSEMBLY

a. Install the air cleaner hose and Clamps.

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)

HINT:



2009 Toyota Tundra

2009 ENGINE Intake (3UR-FE) - Tundra































Fig. 64: Identifying Air Cleaner Hose And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the vacuum hose.

c. Connect the ventilation hose.

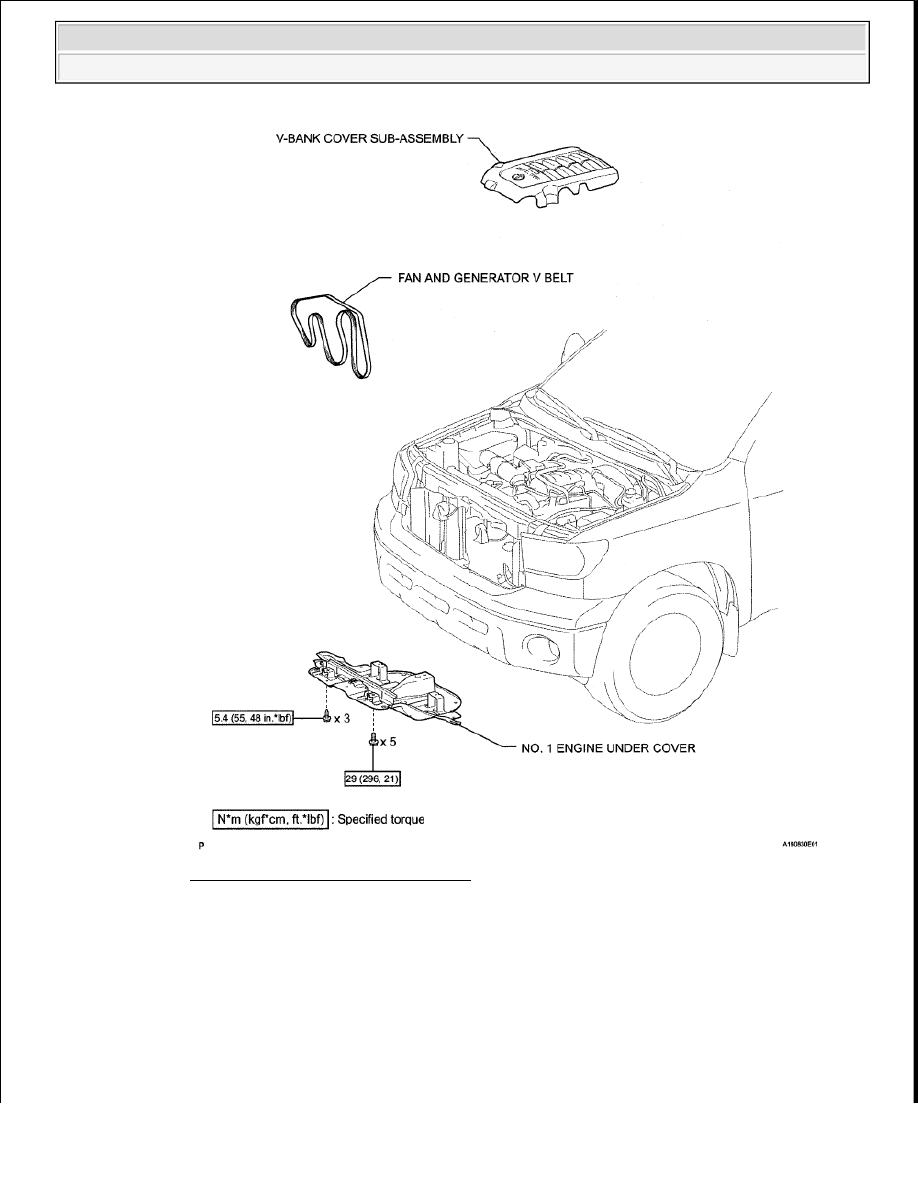

4. INSTALL V-BANK COVER SUB-ASSEMBLY

a. Attach the 2 V-bank cover hooks to the bracket. Then align the 2 V-bank cover grommets with the

2 pins, and press down on the V-bank cover to attach the pins.

Fig. 65: Identifying V-Bank Cover Hooks To Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Intake (3UR-FE) - Tundra































2009 ENGINE

Lubrication (1GR-FE) - Tundra

LUBRICATION SYSTEM

ON-VEHICLE INSPECTION

1. CHECK ENGINE OIL LEVEL

a. Warm up the engine, stop the engine and wait 5 minutes. The oil level should be between the

dipstick's low and full level marks.

If the oil level is low, check for leakage and add oil up to the full level mark.

2. INSPECT OIL PRESSURE

a. Disconnect the oil pressure switch connector.

b. Using a 24 mm deep socket wrench, remove the oil pressure switch.

c. Install the oil pressure gauge.

d. Warm up the engine.

e. Measure the oil pressure.

Standard oil pressure

OIL PRESSURE SPECIFICATION

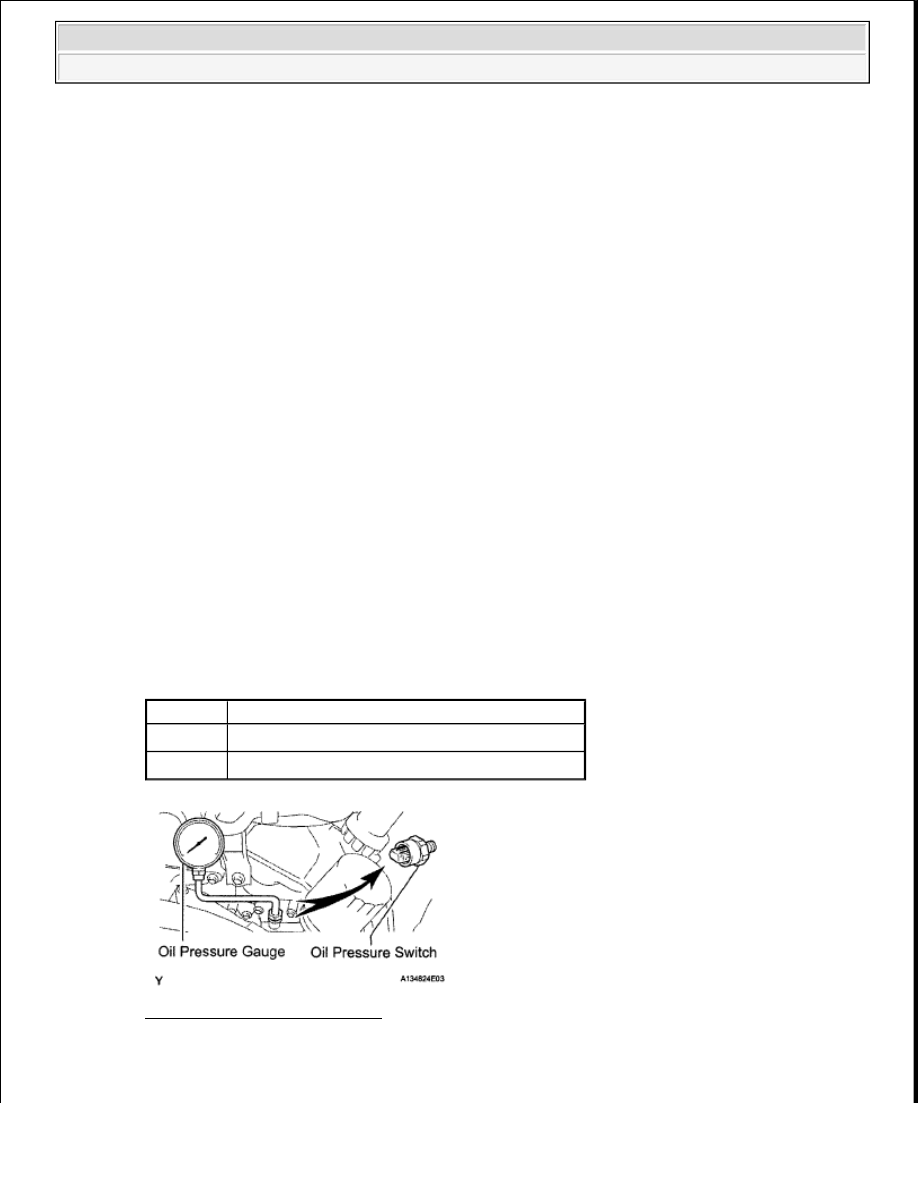

Fig. 1: Measuring Oil Pressure
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the oil pressure is not as specified, check the oil pump.

NOTE:

Do not fill engine oil above the full level mark.

Condition

Specified Condition

Idling

29 kPa (0.3 kgf/cm

2

 , 4.3 psi) or more

3000 rpm 294 to 588 kPa (3.0 to 6.0 kgf/cm

2

 , 43 to 85 psi)



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra























































f. Remove the oil pressure gauge.

g. Apply adhesive to 2 or 3 threads of the oil pressure switch.

Adhesive:

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

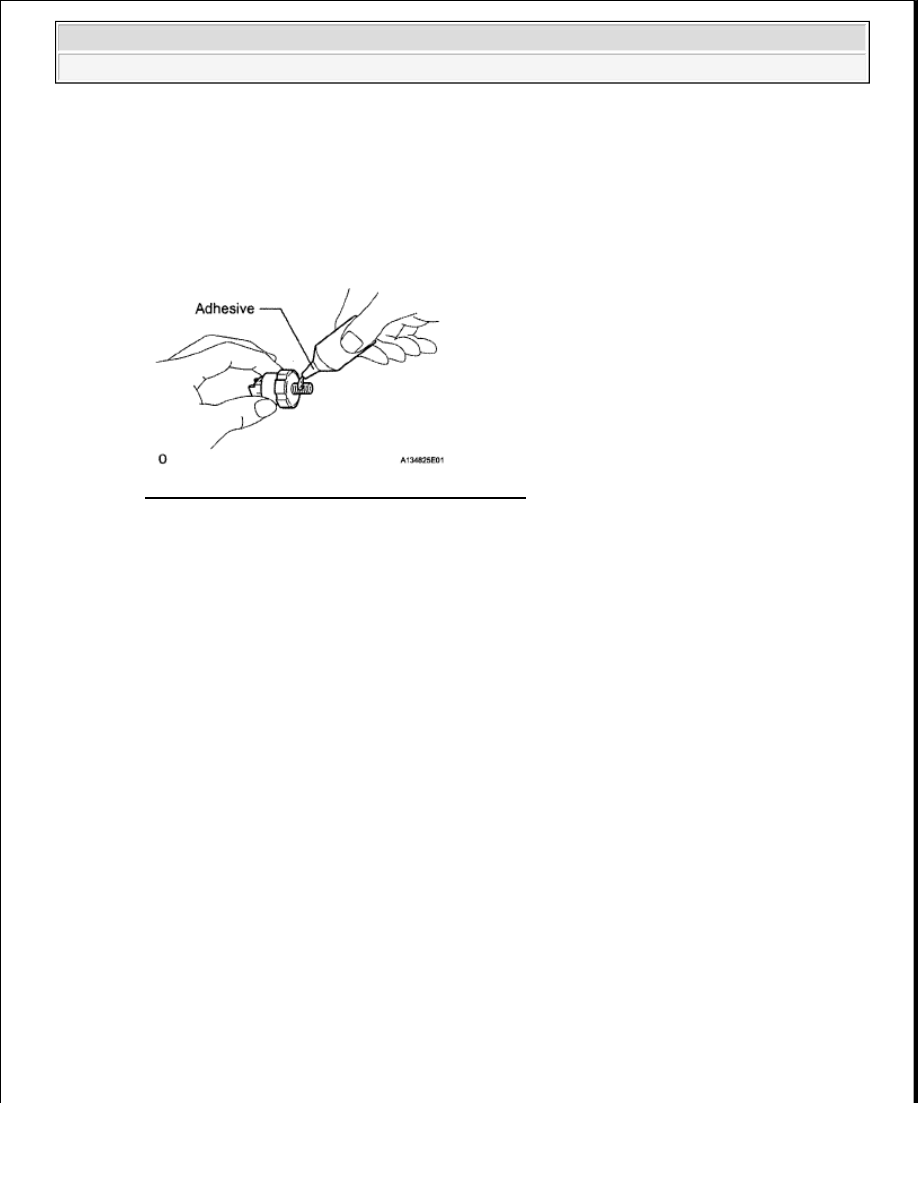

Fig. 2: Applying Adhesive To Oil Pressure Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Using a 24 mm deep socket wrench, install the oil pressure switch.

Torque: 15 N*m (150 kgf*cm, 11 ft.*lbf)

i. Connect the oil pressure switch connector.

j. Start the engine and check for engine oil leaks.

OIL AND OIL FILTER

COMPONENTS

NOTE:

Do not start the engine within 1 hour of installation.
