Fig. 30: Aligning Protrusion Of Gasket With Groove Of Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the throttle body with the nut and 3 bolts.

Torque: 14 N*m (143 kgf*cm, 10 ft.*lbf)

Fig. 31: Identifying Throttle Body Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL INTAKE MANIFOLD ASSEMBLY

a. Place 2 new gaskets on the intake manifold.

Fig. 32: Identifying Gaskets On Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Place the intake manifold on the cylinder heads.

c. Install and uniformly tighten the 6 bolts and 4 nuts in several steps.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

Fig. 33: Identifying Intake Manifold Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the engine wire protector with the 2 bolts.

Torque: 8.2 N*m (83 kgf*cm, 72 in.*lbf)

Fig. 34: Identifying Engine Wire Protector And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the 8 injector connectors.

f. Connect the 2 wire clamps to the wire clamp brackets on the RH delivery pipe.

Fig. 35: Identifying Wire Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































g. Connect the VSV connector (for ACIS).

Fig. 36: Identifying VSV Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Install the wire bracket to the intake manifold with the bolt.

Torque: 8.2 N*m (83 kgf*cm, 72 in.*lbf)

Fig. 37: Identifying Wire Bracket From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Connect the engine wire to the wire bracket and engine hanger.

i. Connect the purge line hose to the purge VSV.

j. Connect the purge VSV connector.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































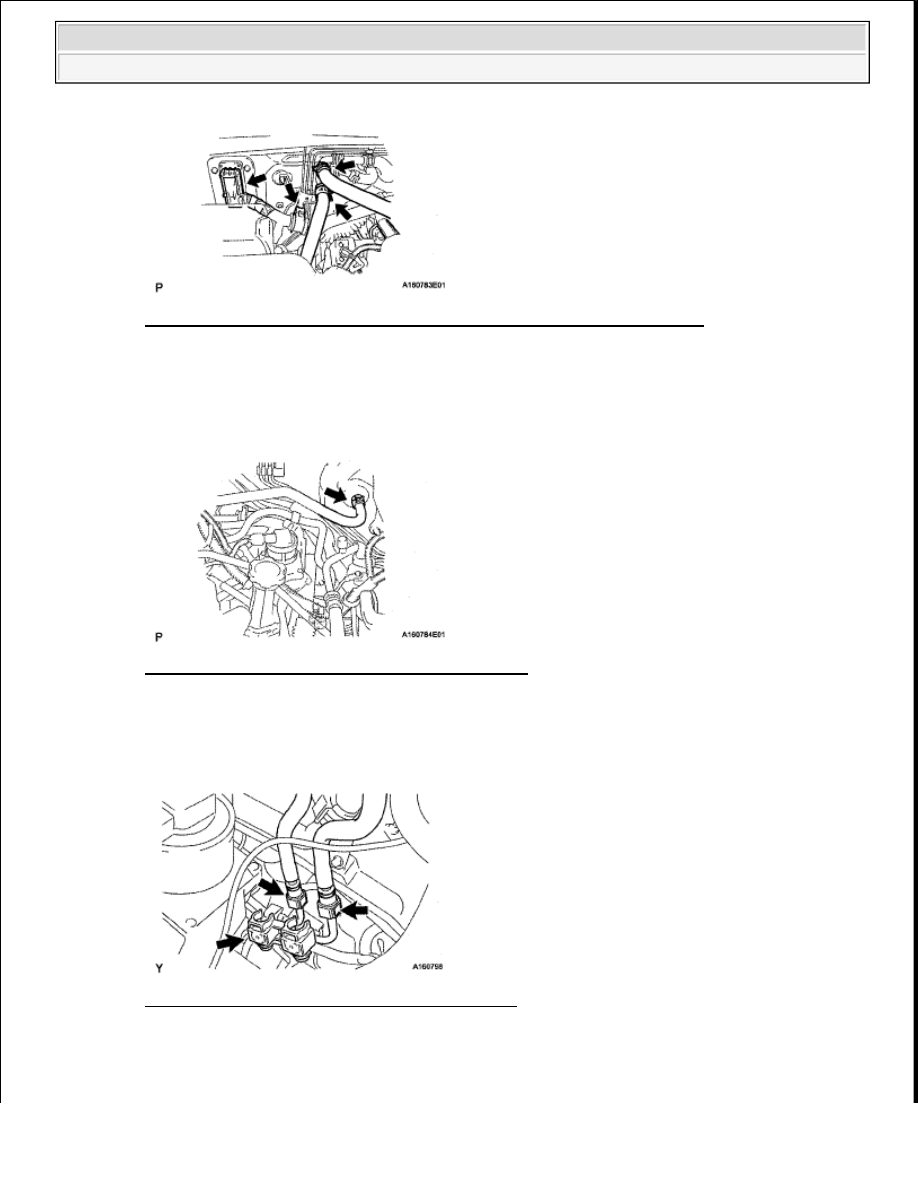

Fig. 38: Identifying Purge VSV Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

k. Connect the No. 1 ventilation hose to the ventilation valve on the LH cylinder head.
