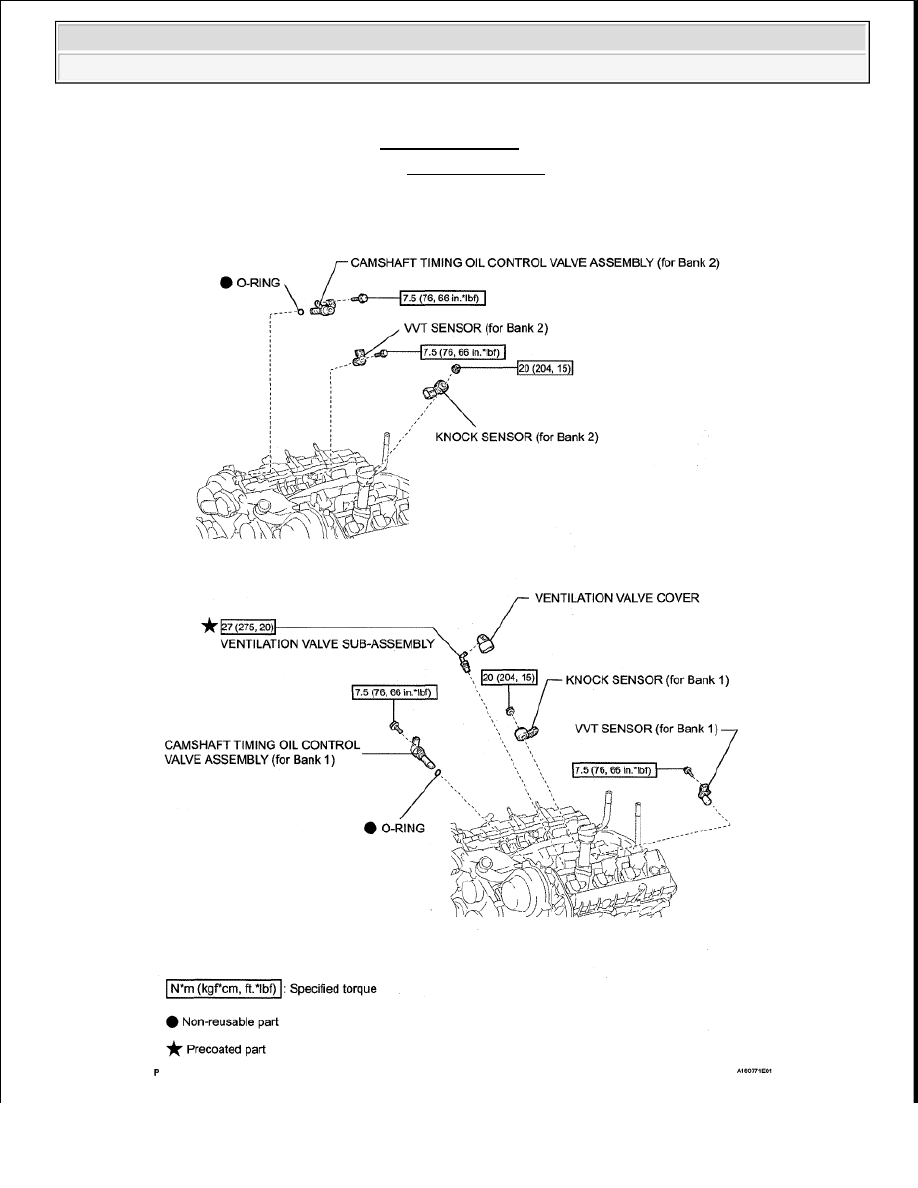

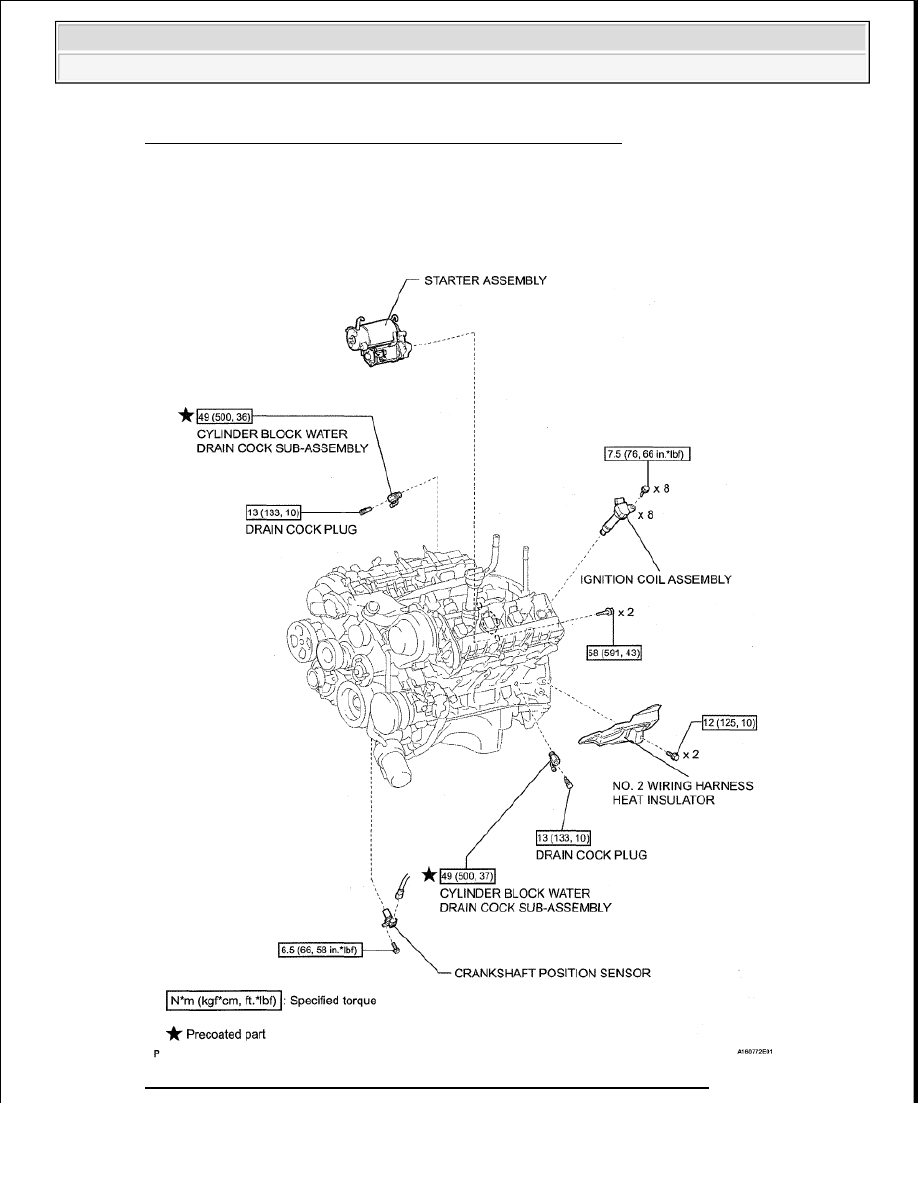

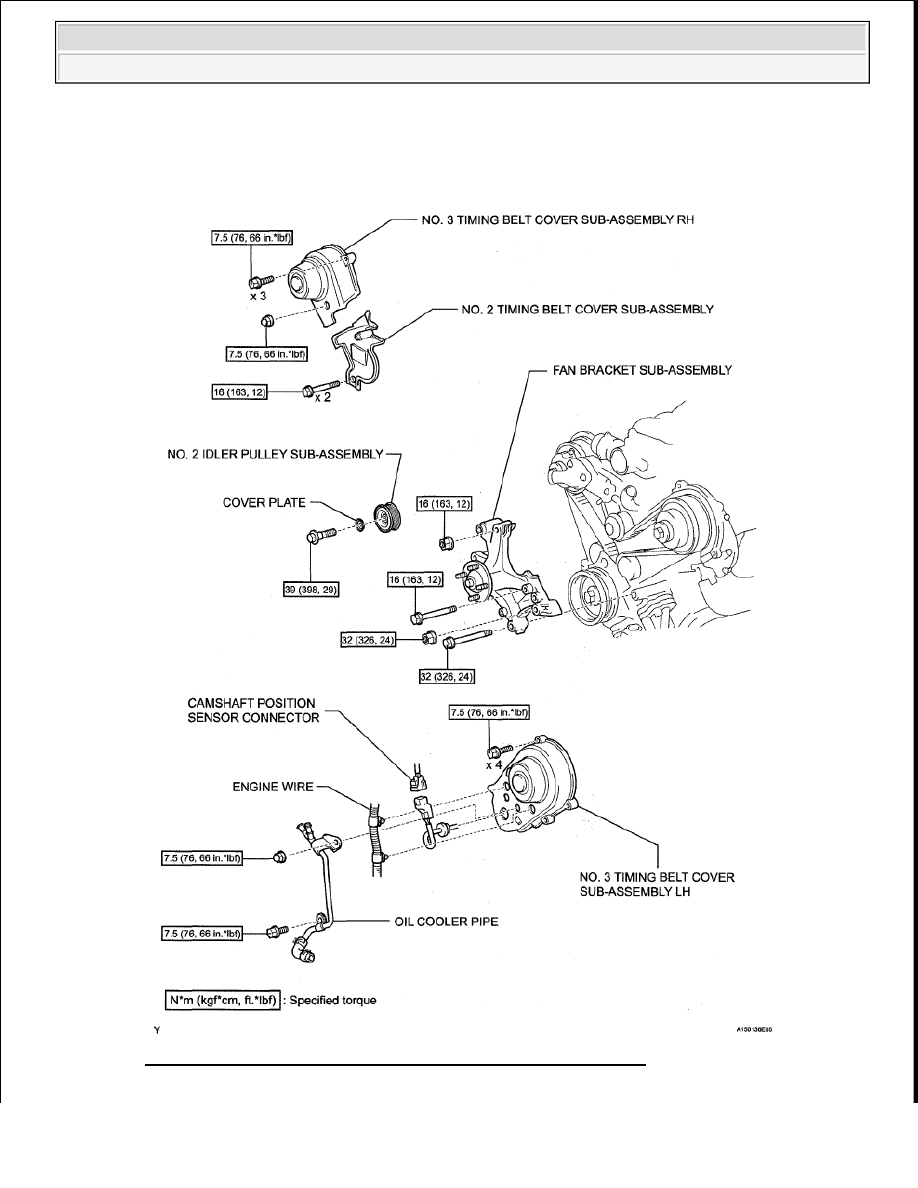

Fig. 39: Identifying No. 1 Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

l. Connect the 2 water by-pass hoses to the throttle body.

m. Connect the throttle position sensor and control motor connector.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































7. INSTALL FUEL MAIN TUBE (See INSTALLATION )

8. INSTALL FUEL RETURN TUBE (See INSTALLATION )

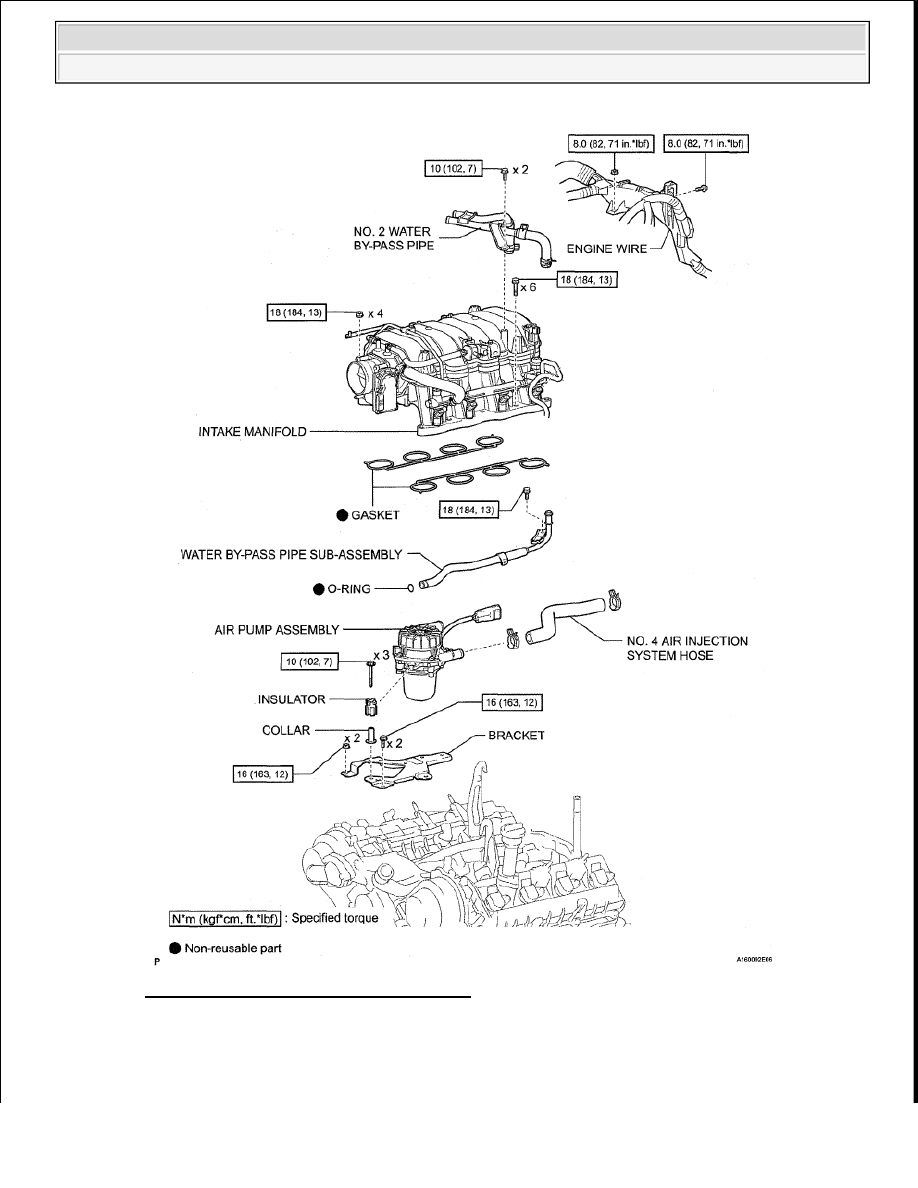

9. INSTALL NO. 2 WATER BYPASS PIPE

a. Connect the 2 hoses to the water by-pass pipe.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Fig. 40: Identifying Water By-Pass Hoses From Throttle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the No. 2 water by-pass pipe with the 2 bolts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 41: Identifying No. 2 Water By-Pass Pipe Together With Water Hose



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the 2 water hoses.

Fig. 42: Identifying Water Hoses From No. 2 Water By-Pass Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra
