3. REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

a. For the front wiper motor and link, refer to the following procedures (see REMOVAL ).

4. REMOVE FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY

a. Disconnect the 2 washer hoses.

b. Remove the 7 bolts and outer panel.

Fig. 13: Identifying Bolts On Outer Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

6. DRAIN ENGINE COOLANT (See REPLACEMENT )

7. REMOVE THROTTLE BODY COVER SUB-ASSEMBLY

a. Remove the 2 cap nuts and throttle body cover.

Fig. 14: Identifying Cap Nuts And Throttle Body Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts and 2 throttle body cover brackets from the intake manifold.

memory and setting. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Fig. 15: Identifying Throttle Body Cover Brackets From Intake Manifold
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE AIR CLEANER HOSE ASSEMBLY (see REMOVAL )

9. REMOVE VACUUM HOSE ASSEMBLY

a. Remove the bolt and disconnect the vacuum hose assembly.

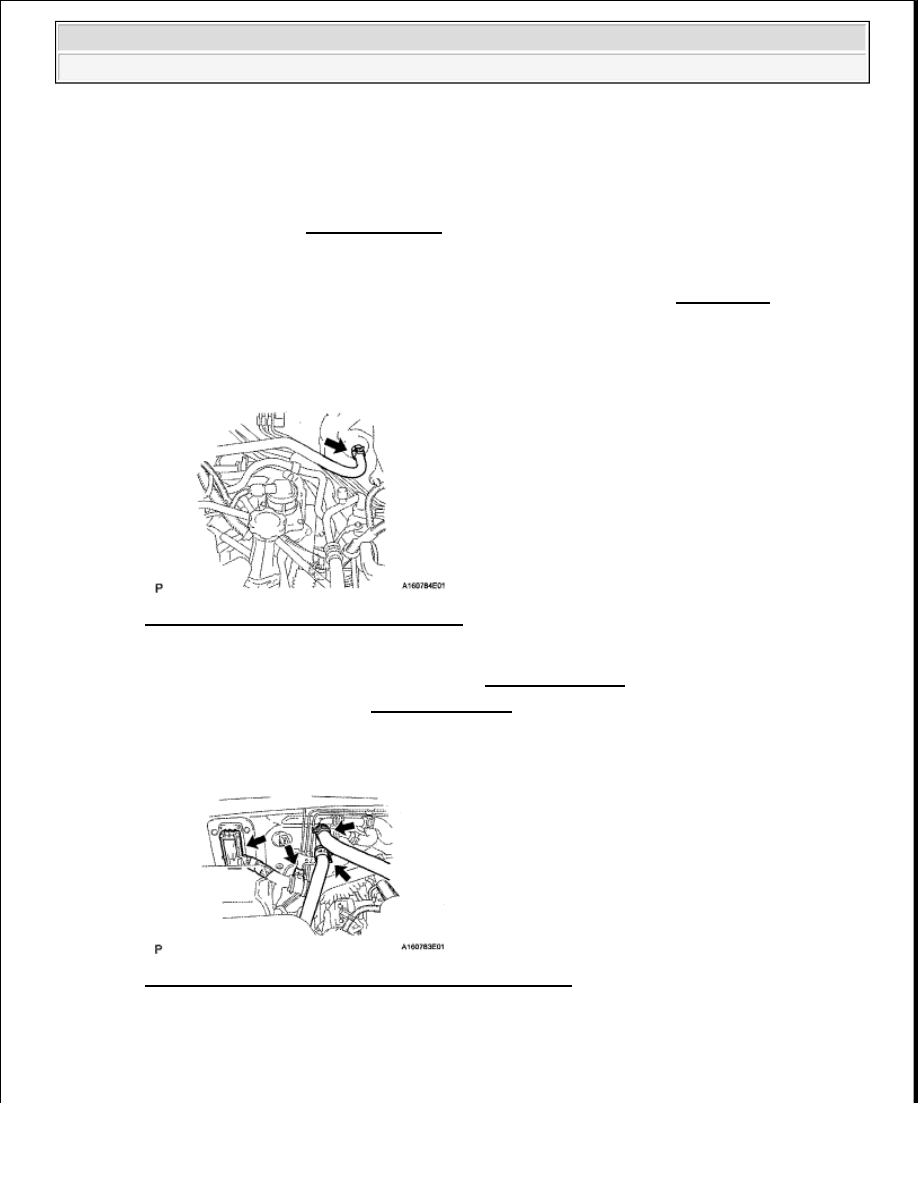

Fig. 16: Identifying Vacuum Hose Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE NO. 2 WATER BYPASS PIPE

a. Disconnect the 2 water hoses from the No. 2 water by-pass pipe.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Fig. 17: Identifying Water Hoses From No. 2 Water By-Pass Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts.

c. Remove No. 2 water by-pass pipe together with the water hose.

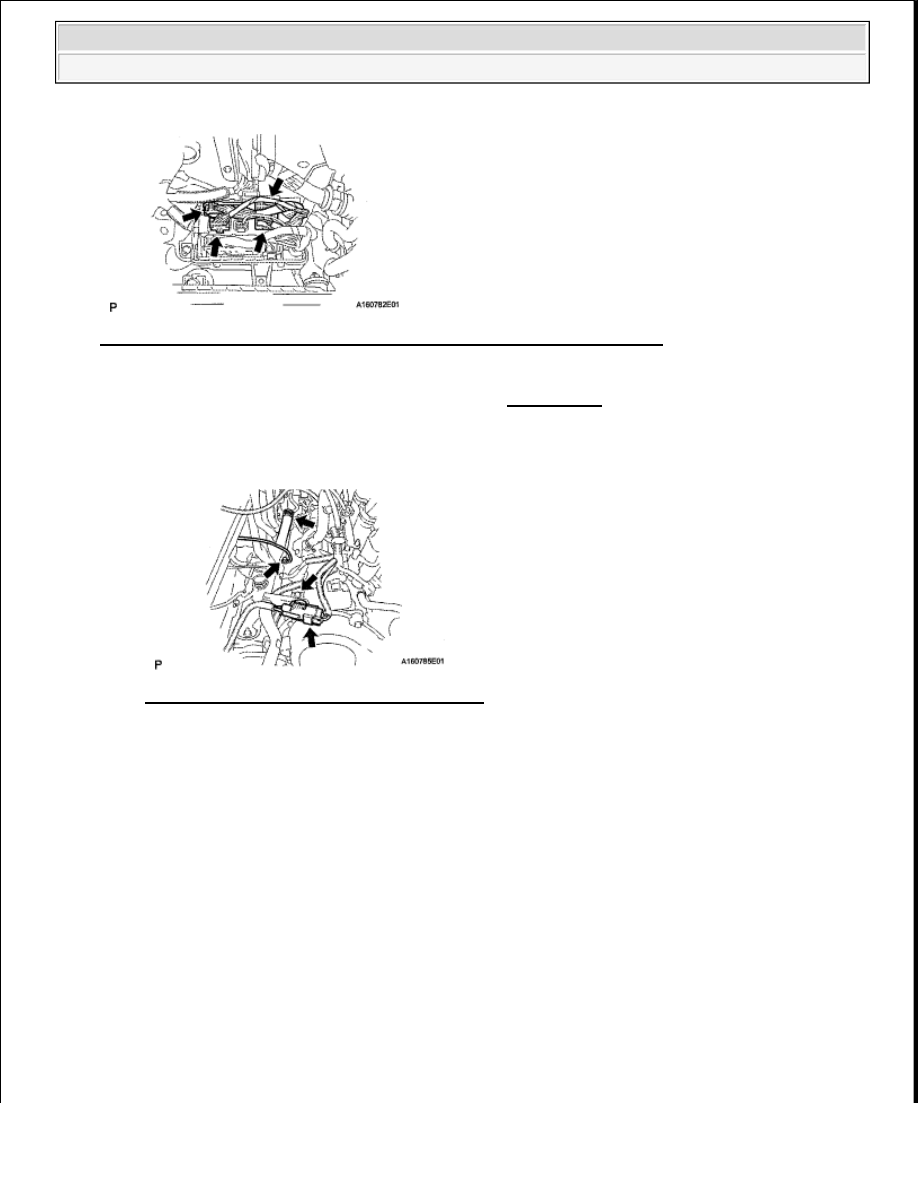

Fig. 18: Identifying No. 2 Water By-Pass Pipe Together With Water Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. DISCONNECT FUEL RETURN TUBE (See REMOVAL )

12. DISCONNECT FUEL MAIN TUBE (See REMOVAL )

13. REMOVE INTAKE MANIFOLD ASSEMBLY

a. Disconnect the throttle position sensor and control motor connector.

b. Disconnect the 2 water by-pass hoses from the throttle body.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra































Fig. 19: Identifying Water By-Pass Hoses From Throttle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the No. 1 ventilation hose from the ventilation valve on the LH cylinder head.

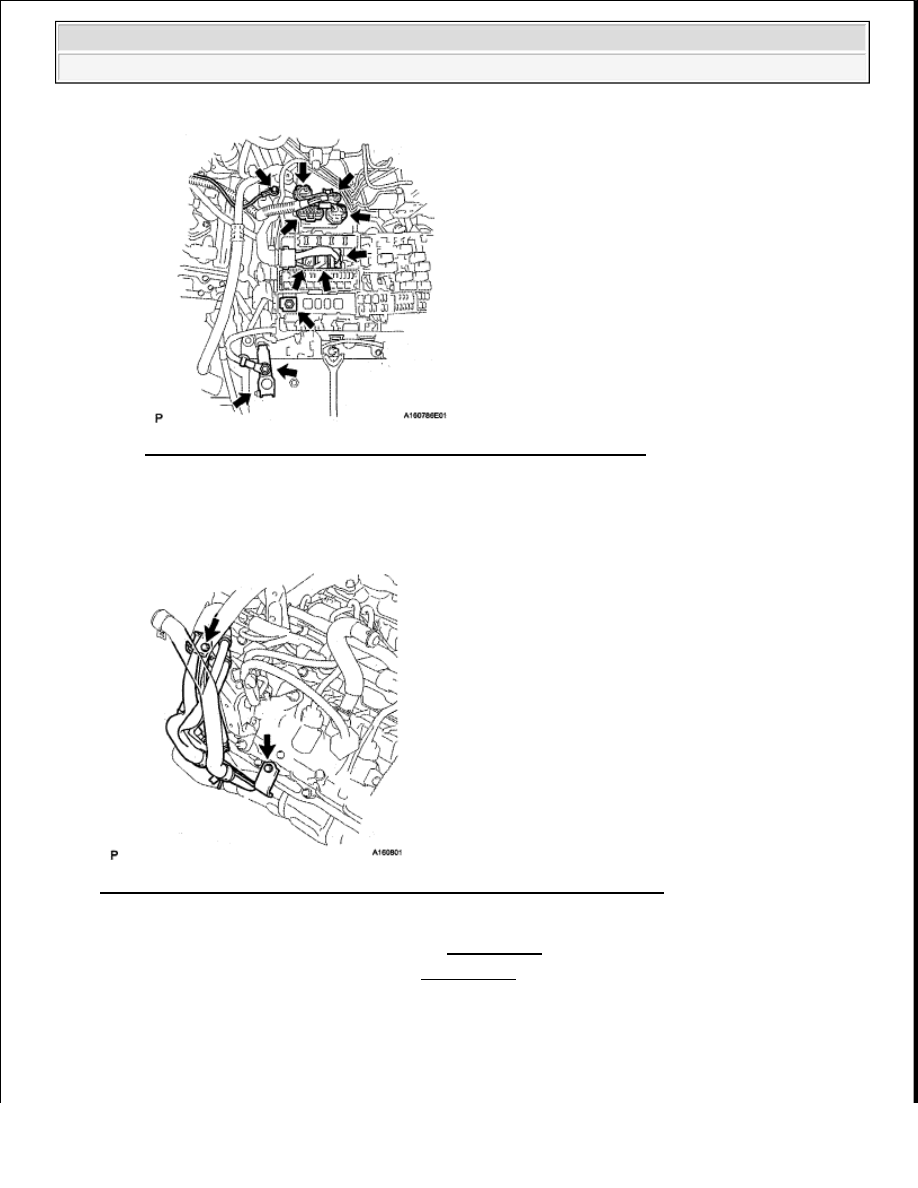

Fig. 20: Identifying No. 1 Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Disconnect the purge VSV connector.
