If the operation is not as specified, inspect the intake air control valve, VSV and ECM.

Fig. 5: Identifying VSV Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK AIR INDUCTION SYSTEM



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra





























Fig. 6: Air Induction System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

The illustration shows the areas that may draw in secondary air, which could lead to idling problems.

a. Check that the hoses are installed correctly.

b. Check for cracks, etc. in the hoses.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra





























INTAKE MANIFOLD

COMPONENTS

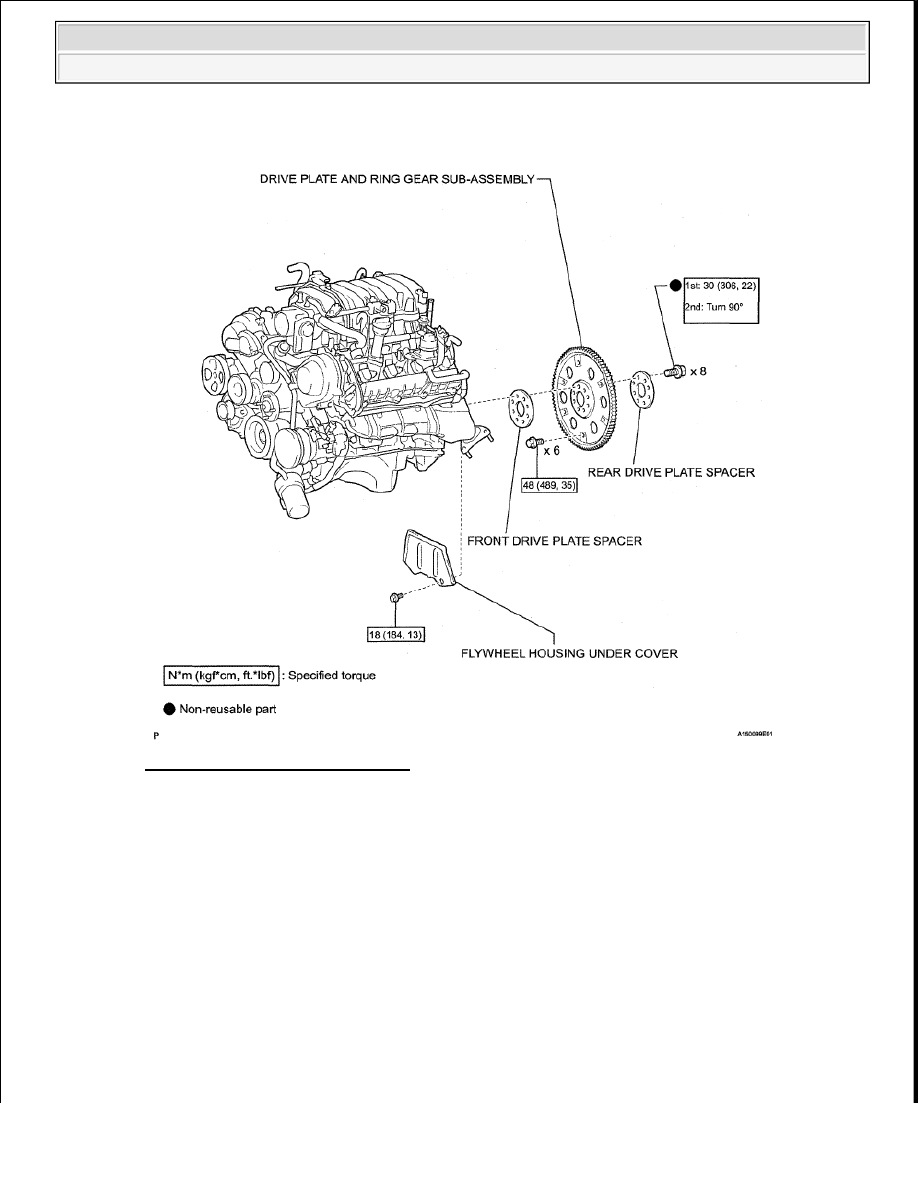

Fig. 7: Identifying Intake Manifold Components With Torque Specifications (1 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

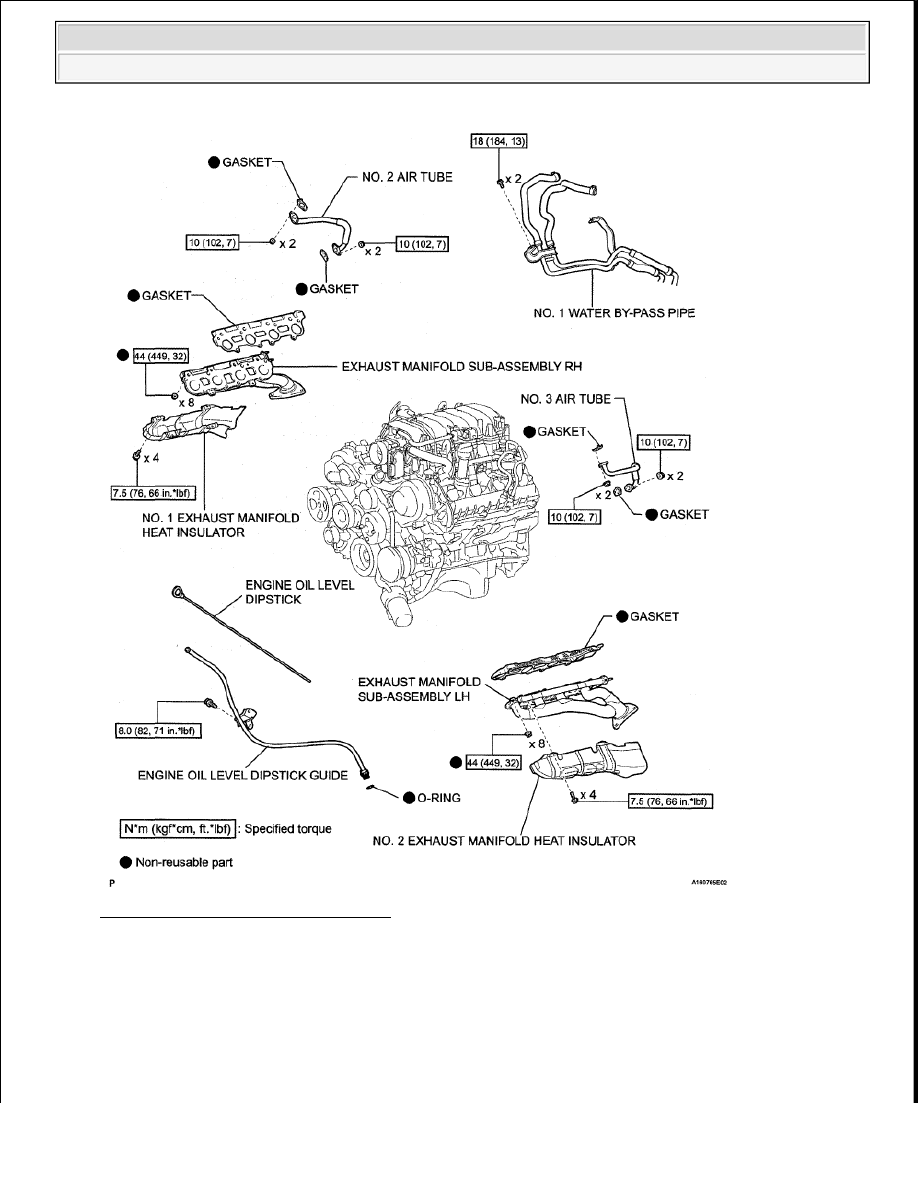

Fig. 8: Identifying Intake Manifold Components With Torque Specifications (2 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 9: Identifying Intake Manifold Components With Torque Specification (3 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Intake (2UZ-FE) - Tundra





























Fig. 10: Identifying Intake Manifold Components With Torque Specifications (4 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 11: Identifying Intake Manifold Components With Torque Specifications (5 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 12: Identifying Intake Manifold Components With Torque Specifications (6 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

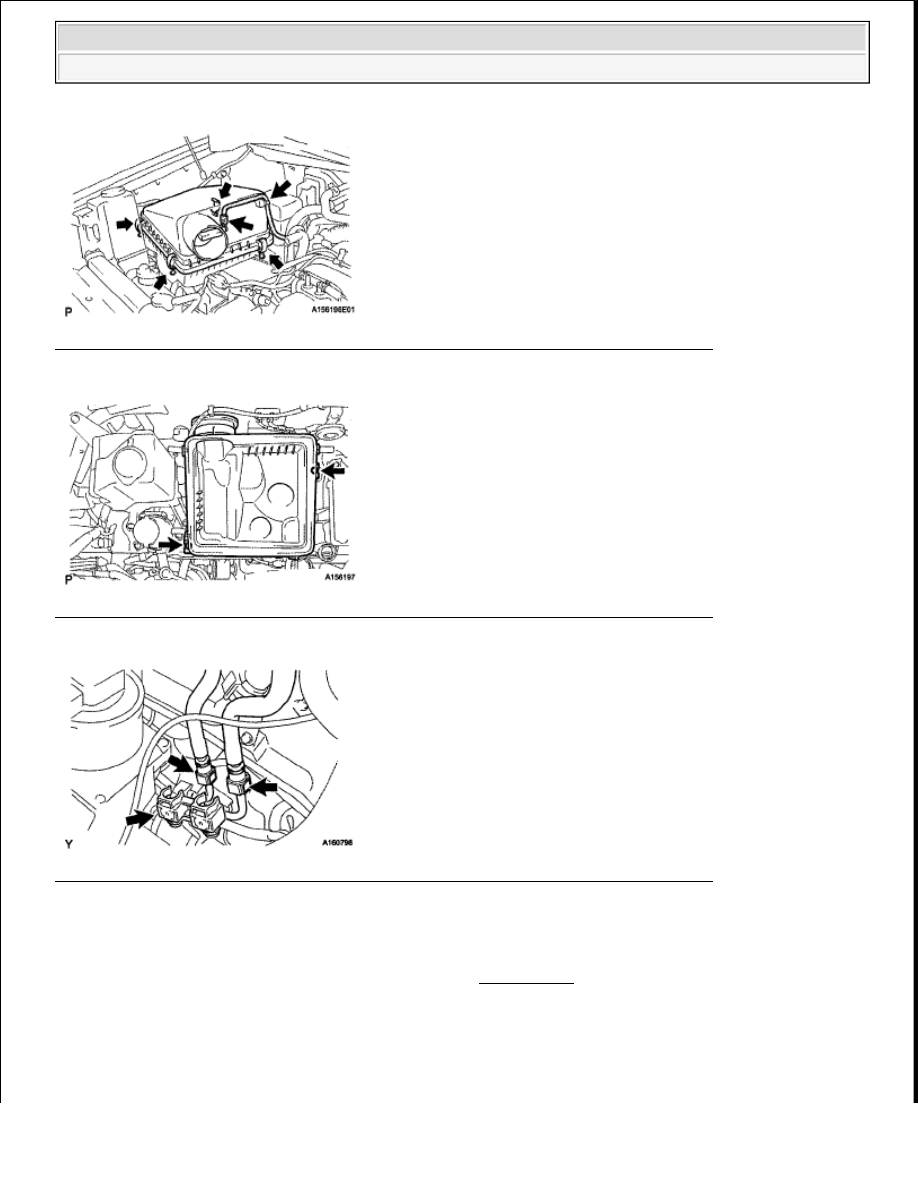

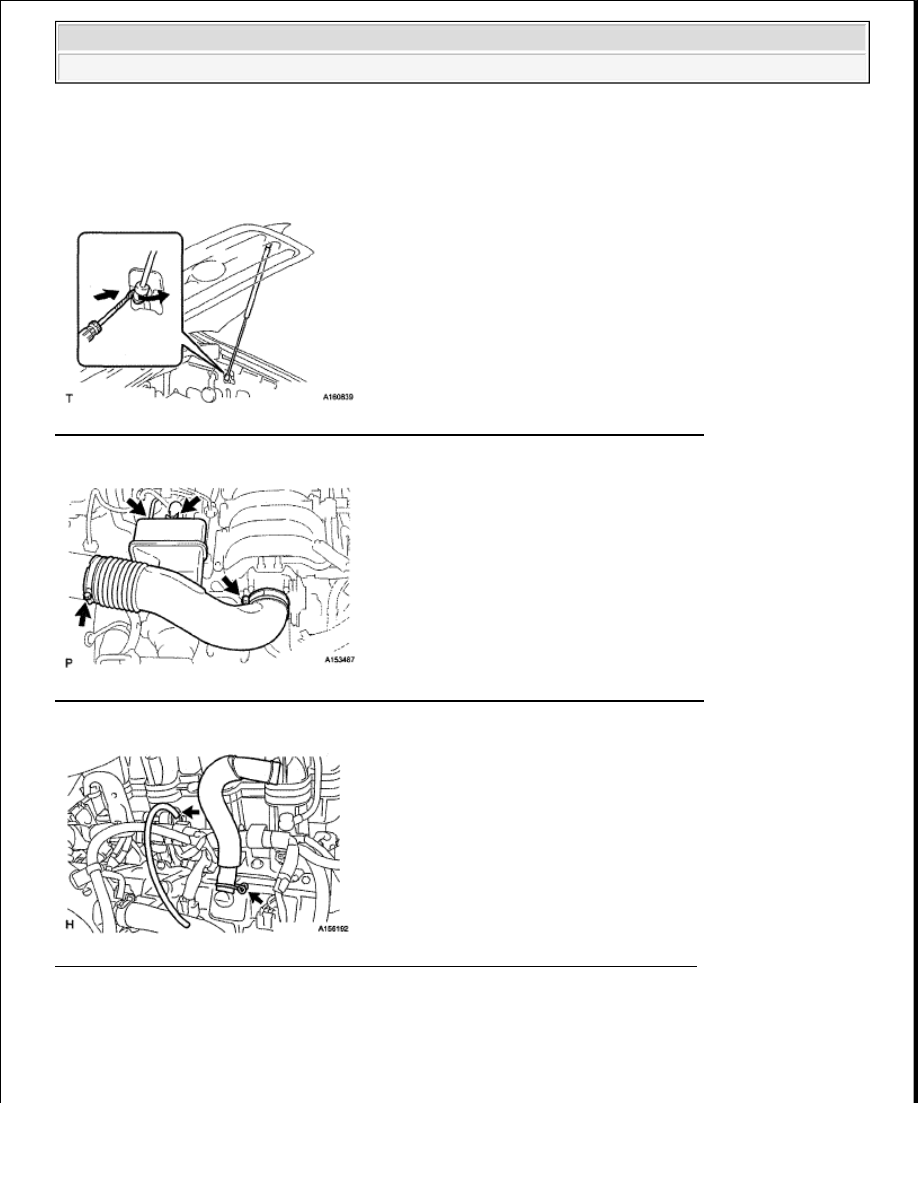

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE (See REMOVAL )

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
