2. INSTALL FUEL TANK TO FILLER PIPE HOSE

a. Install the filler pipe hose to the fuel tank.

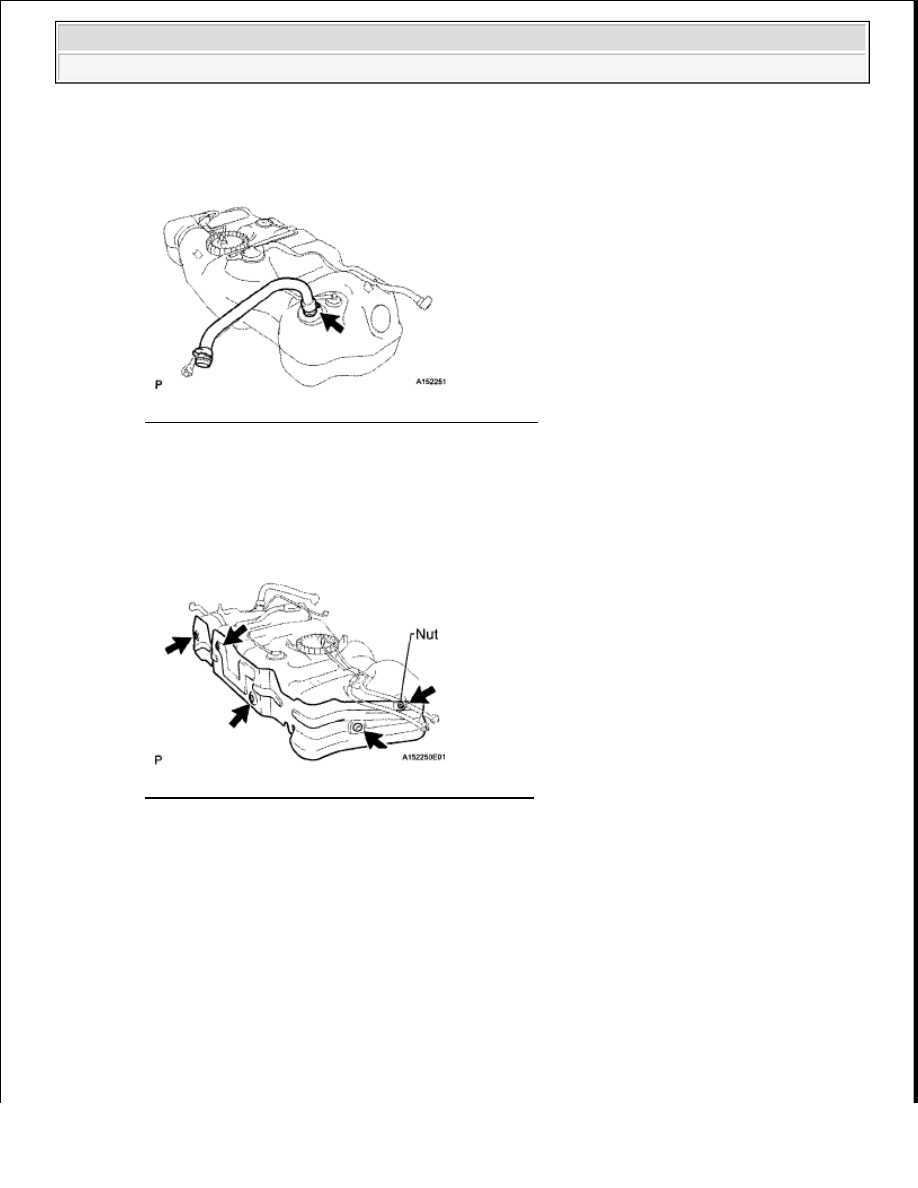

Fig. 110: Identifying Filler Pipe Hose Of Fuel Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL NO. 1 FUEL TANK HEAT INSULATOR

a. Install the heat insulator with the 4 clips and nut.

Torque: 6.0 N*m (61 kgf*cm, 53 in.*lbf)

Fig. 111: Identifying Heat Insulator Clips And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL INLET FUEL TANK PIPE SUB-ASSEMBLY

a. Install the inlet pipe with the 2 nuts.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































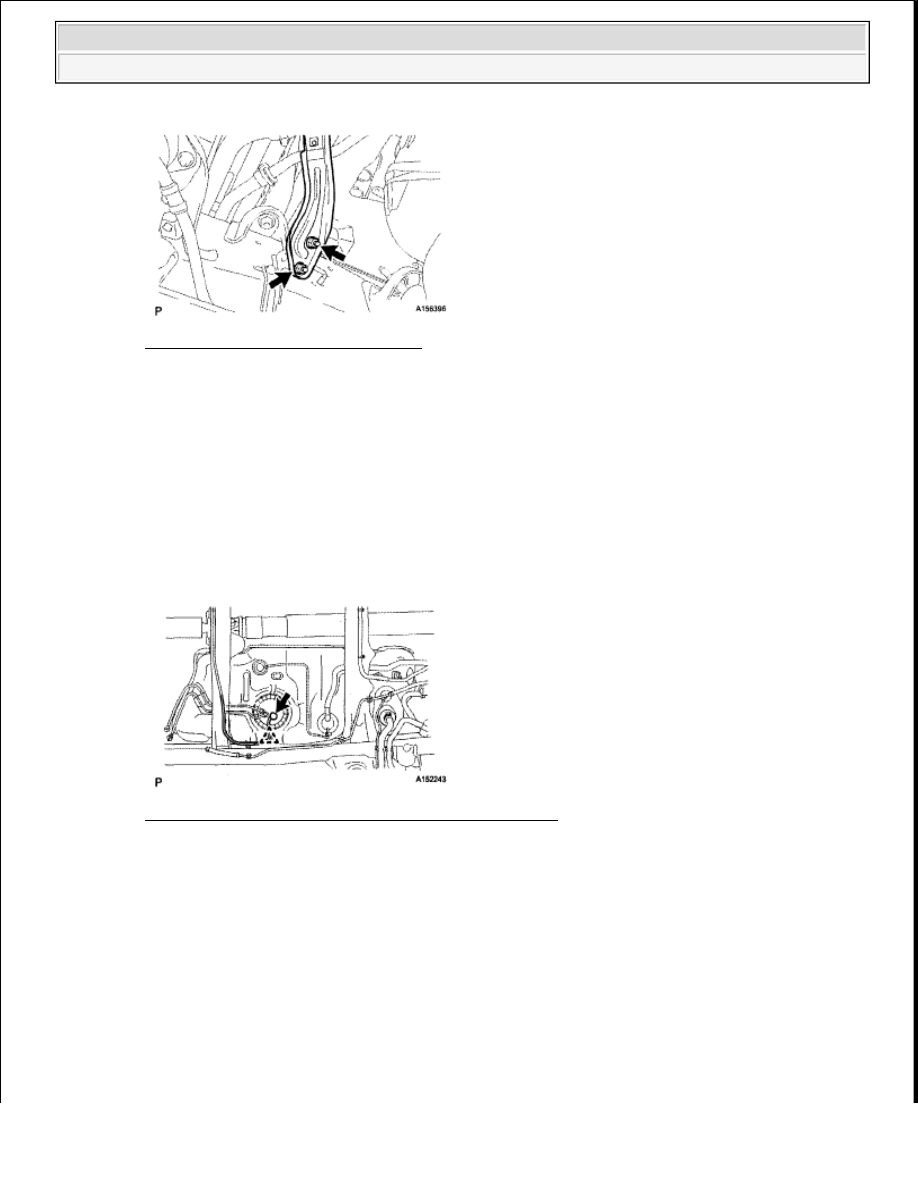

Fig. 112: Identifying Inlet Pipe Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FUEL TANK ASSEMBLY

a. Set the fuel tank on a mission jack and raise the fuel tank.

b. Connect the harness clamp and fuel pump connector to the fuel tank.

c. Raise the mission jack.

d. Install the 2 fuel tank bands with the 2 pins and 2 clips.

Fig. 113: Identifying Fuel Tank Bands Pins And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the 2 fuel tank bands with the 2 bolts.

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)

NOTE:

Be careful not to cut the wirings.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































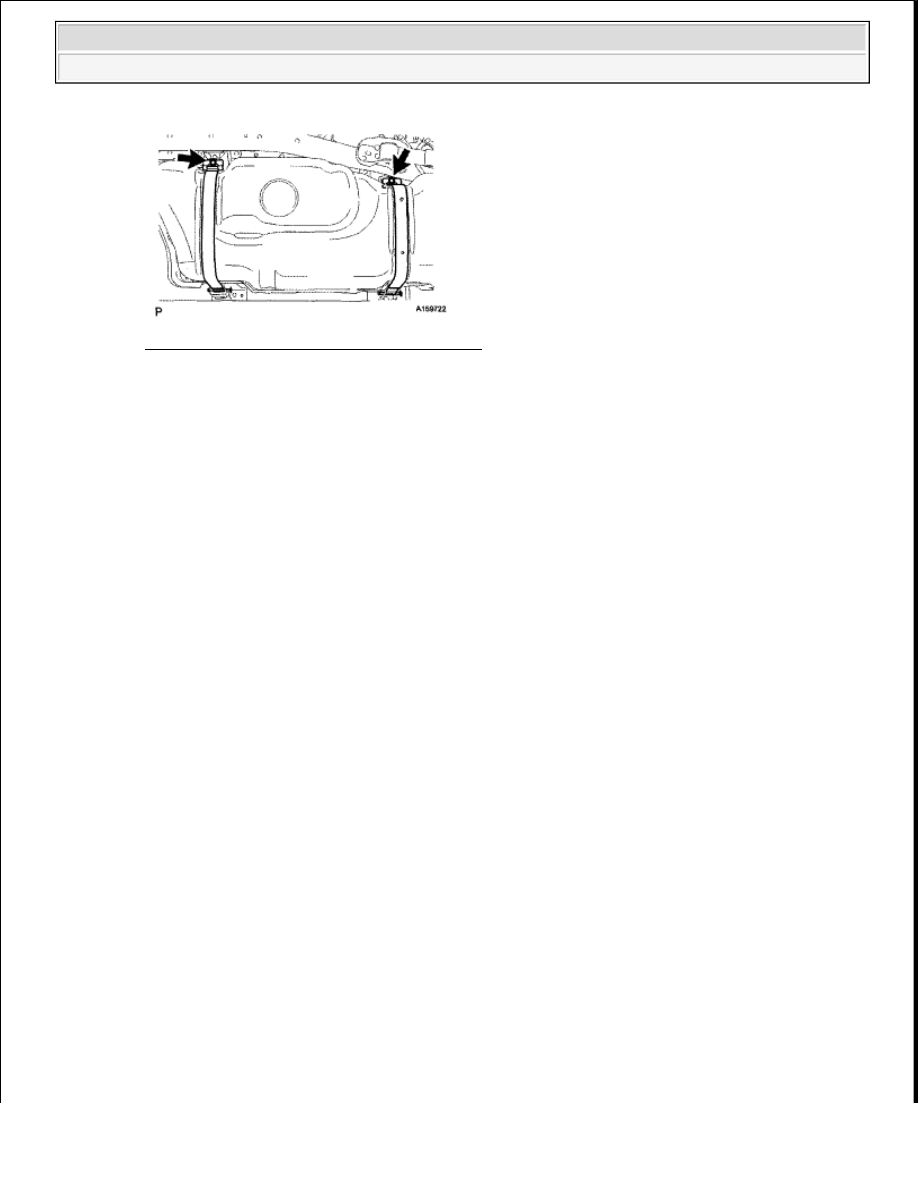

Fig. 114: Identifying Fuel Tank Bands Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. CONNECT OUTLET NO. 1 CANISTER HOSE

a. Connect the outlet canister hose to the inlet pipe.

b. Attach the hose to the No. 1 breather tube clamp.

7. CONNECT FUEL TANK TO FILLER PIPE HOSE

a. Connect the fuel tank to filler pipe hose to the inlet pipe.

b. Connect the fuel tank breather tube to the inlet pipe.

HINT:

Push the parts together firmly until a "click" sound is heard.

c. Attach the lock claws to the connector by pushing down on the cover, as-shown in the illustration.

NOTE:



Before installing the tube connectors to the pipes, check if there
is any damage or foreign matter in the connectors.



After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































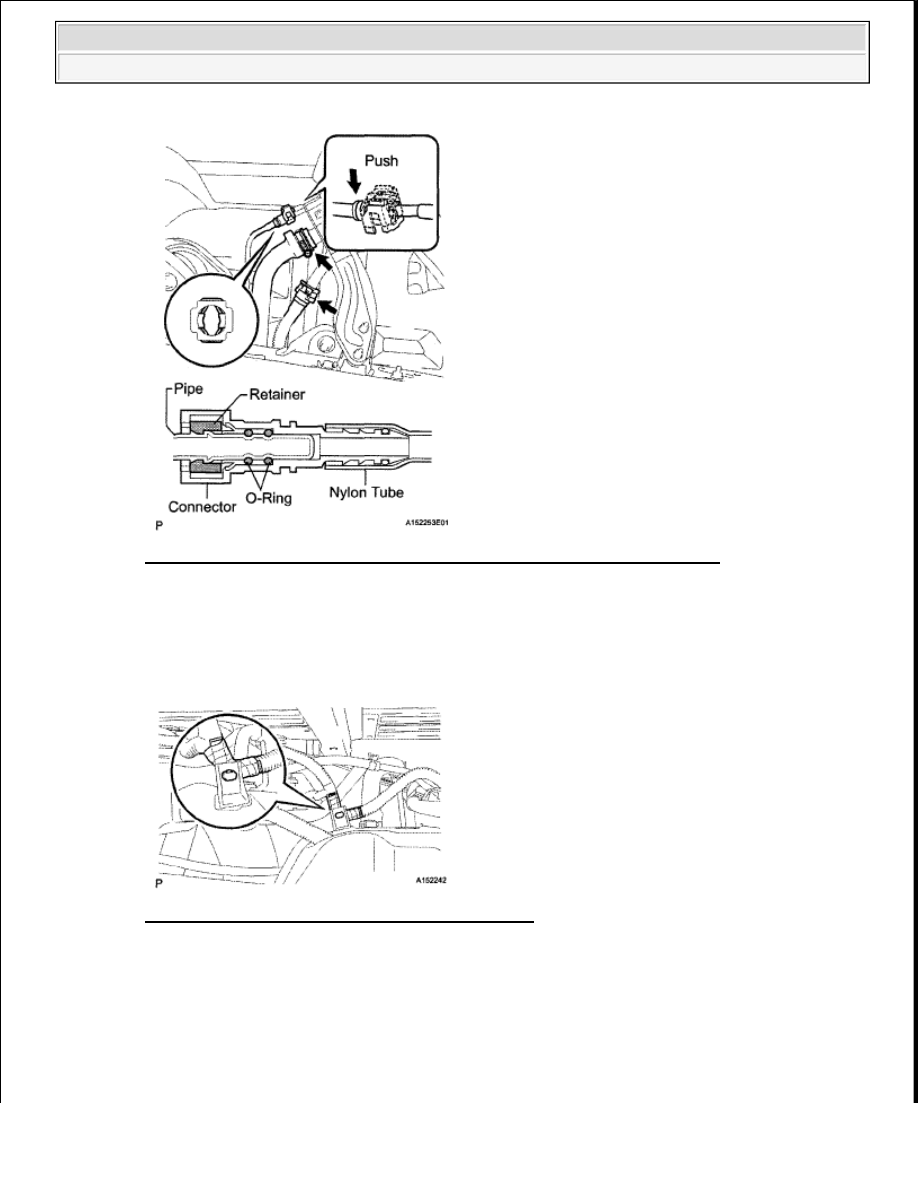

Fig. 115: Attaching Lock Claws To Connector By Pushing Down On Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the filler pipe hose and breather tube to the No. 1 breather tube clamp.

8. CONNECT WIRE HARNESS

a. Attach the harness clamp to the fuel tank.

Fig. 116: Identifying Harness Clamp Of Fuel Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. CONNECT VENT LINE HOSE

a. Connect the vent line hose and install the retainer.
