3. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

4. INSTALL V-BANK COVER (See INSTALLATION )

5. INSPECT FOR FUEL LEAK (See INSTALLATION )

FUEL PRESSURE PULSATION DAMPER

COMPONENTS

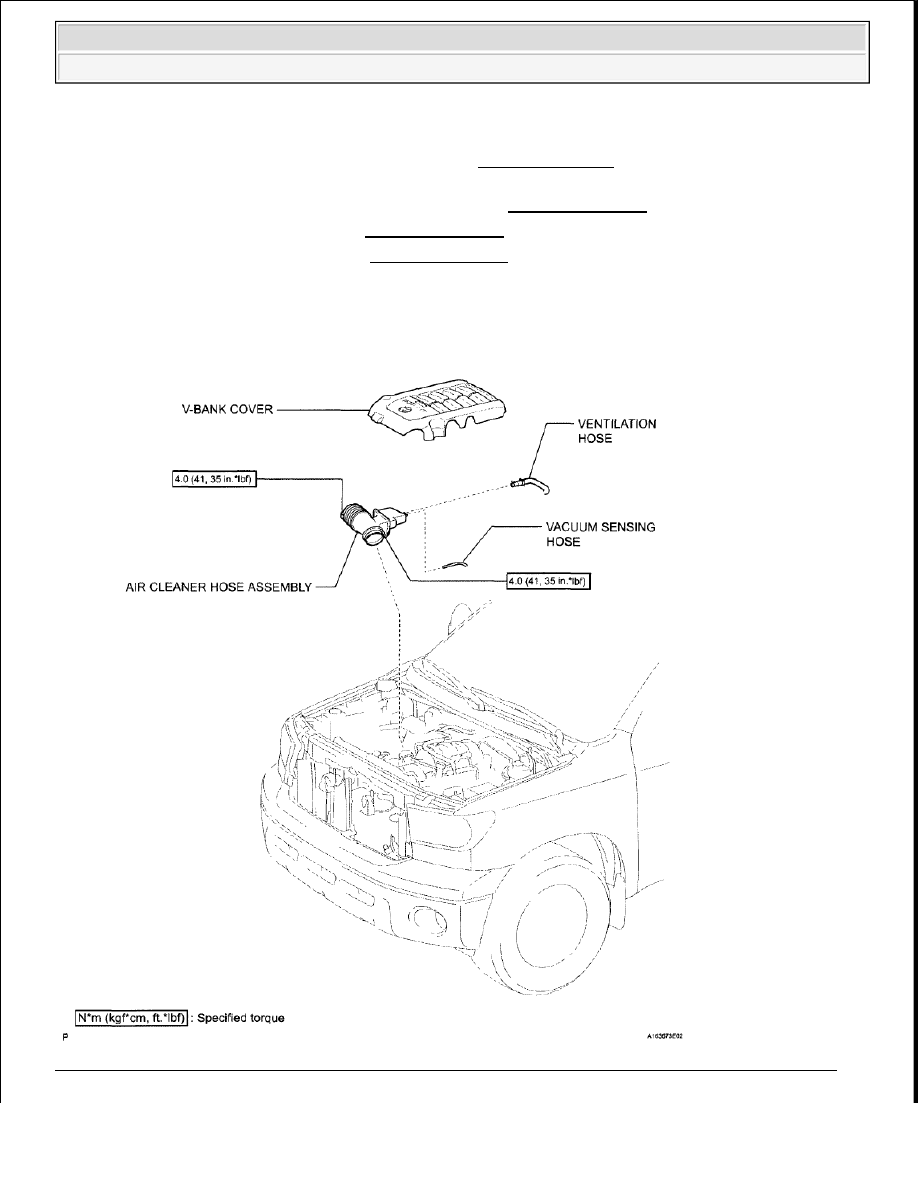

Fig. 81: Identifying Fuel Pressure Pulsation Damper Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

When disconnecting the cable some systems need to be initialized after
the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

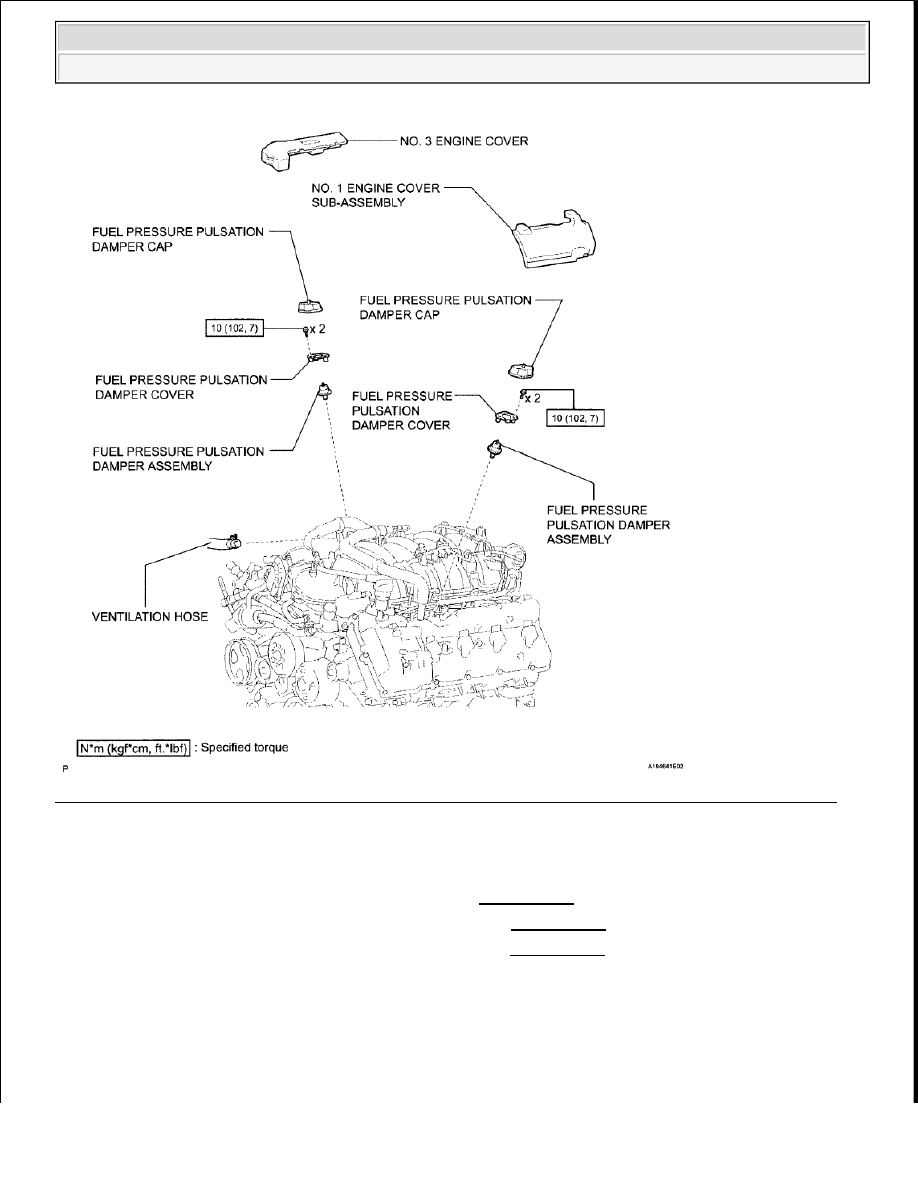

Fig. 82: Identifying Fuel Pressure Pulsation Damper Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE (See REMOVAL )

2. REMOVE V-BANK COVER SUB-ASSEMBLY (See REMOVAL )

3. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

4. DISCONNECT VENTILATION HOSE

a. Disconnect the ventilation hose.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































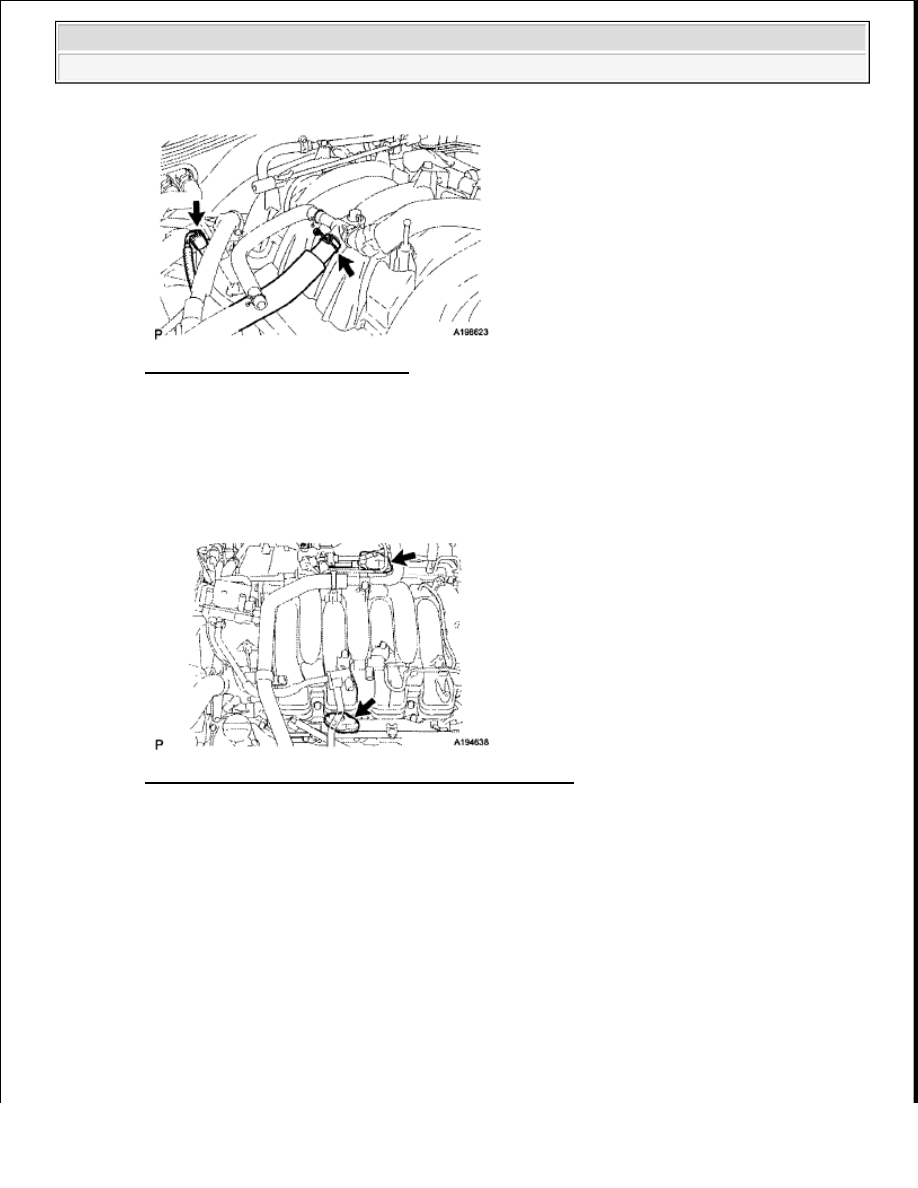

Fig. 83: Locating Ventilation Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE NO. 1 ENGINE COVER SUB-ASSEMBLY

6. REMOVE NO. 3 ENGINE COVER

7. REMOVE FUEL PRESSURE PULSATION DAMPER CAP

a. Remove the 2 fuel pressure pulsation damper caps.

Fig. 84: Locating Fuel Pressure Pulsation Damper Caps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE FUEL PRESSURE PULSATION DAMPER COVER

a. Remove the 4 bolts and 2 fuel pressure pulsation damper covers.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































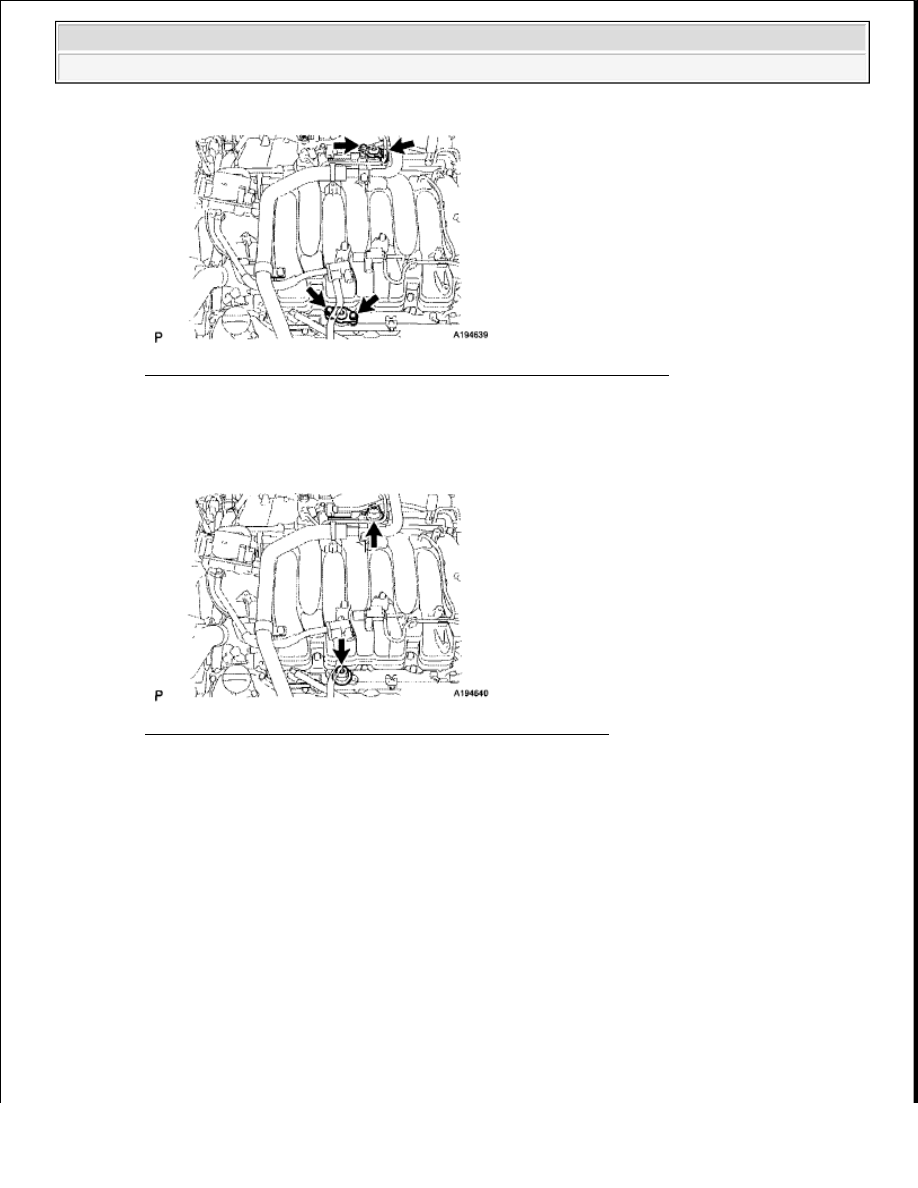

Fig. 85: Locating Fuel Pressure Pulsation Damper Covers And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE FUEL PRESSURE PULSATION DAMPER ASSEMBLY

a. Pull the 2 fuel pressure pulsation dampers out of the fuel delivery pipes to remove it.

Fig. 86: Locating Fuel Pressure Pulsation Damper Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FUEL PRESSURE PULSATION DAMPER ASSEMBLY

a. Apply a light coat of spindle oil or gasoline to the 2 O-rings.

NOTE:



Make sure that there are no scratches or foreign matter in or
around the hole of the delivery pipe.



When installing the fuel pressure pulsation damper, be careful
not to damage the O-ring.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra
