b. Install the 2 fuel pressure pulsation dampers to the fuel delivery pipes.

Fig. 88: Locating Fuel Pressure Pulsation Damper Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FUEL PRESSURE PULSATION DAMPER COVER

a. Install the 2 fuel pressure pulsation damper covers with the 4 bolts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 89: Locating Fuel Pressure Pulsation Damper Covers And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

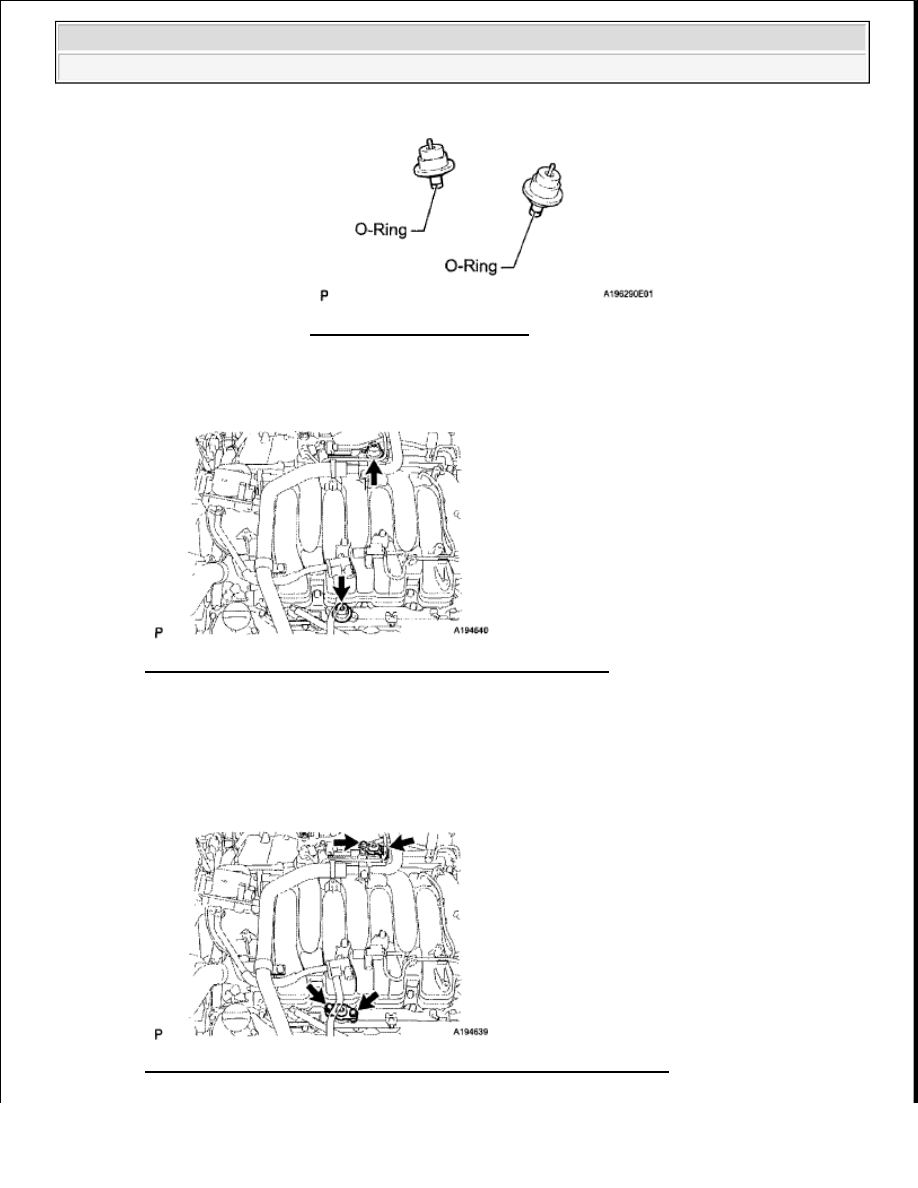

Fig. 87: Identifying O-ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































3. INSTALL FUEL PRESSURE PULSATION DAMPER CAP

a. Install the 2 fuel pressure pulsation damper caps.

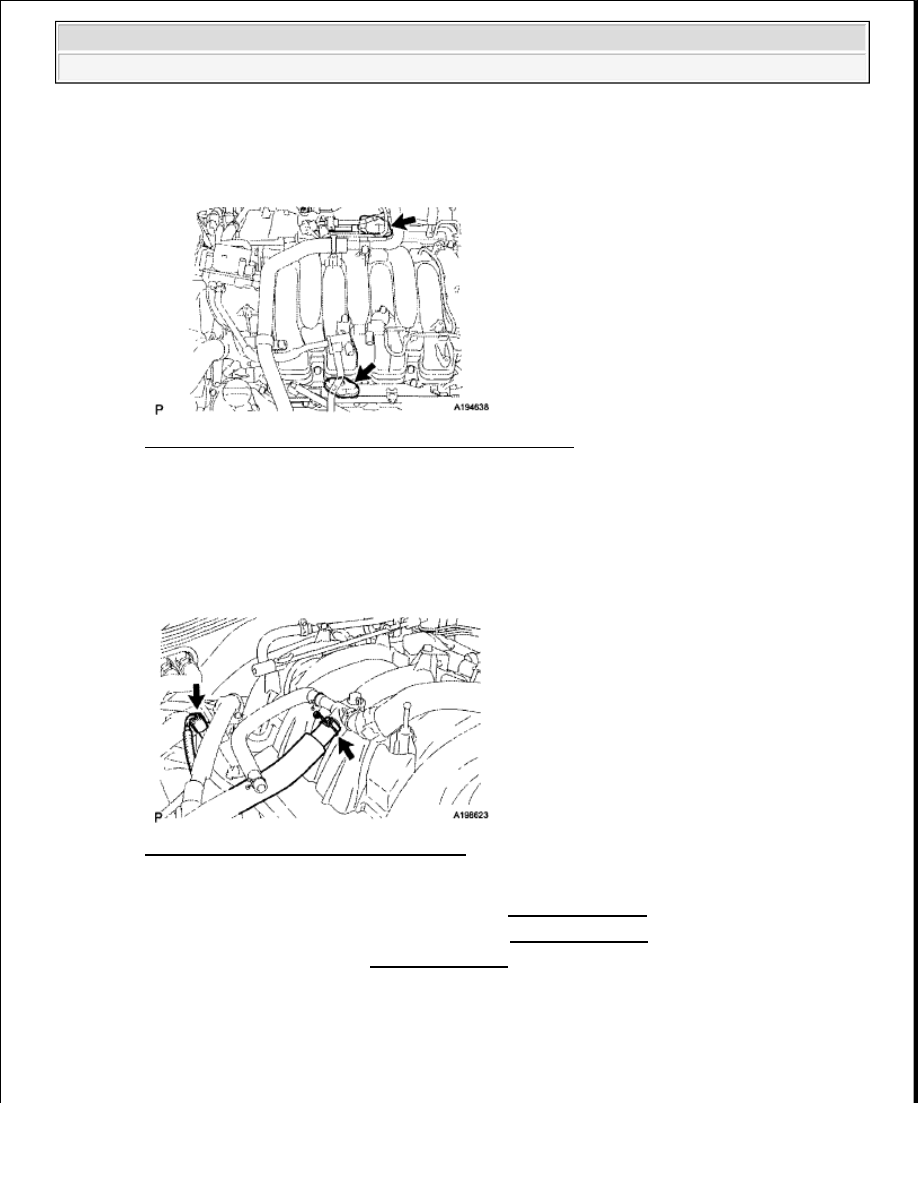

Fig. 90: Locating Fuel Pressure Pulsation Damper Caps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL NO. 3 ENGINE COVER

5. INSTALL NO. 1 ENGINE COVER SUB-ASSEMBLY

6. CONNECT VENTILATION HOSE

a. Connect the ventilation hose.

Fig. 91: Locating Ventilation Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

8. INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

9. INSPECT FOR FUEL LEAK (See INSTALLATION )

FUEL PUMP

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

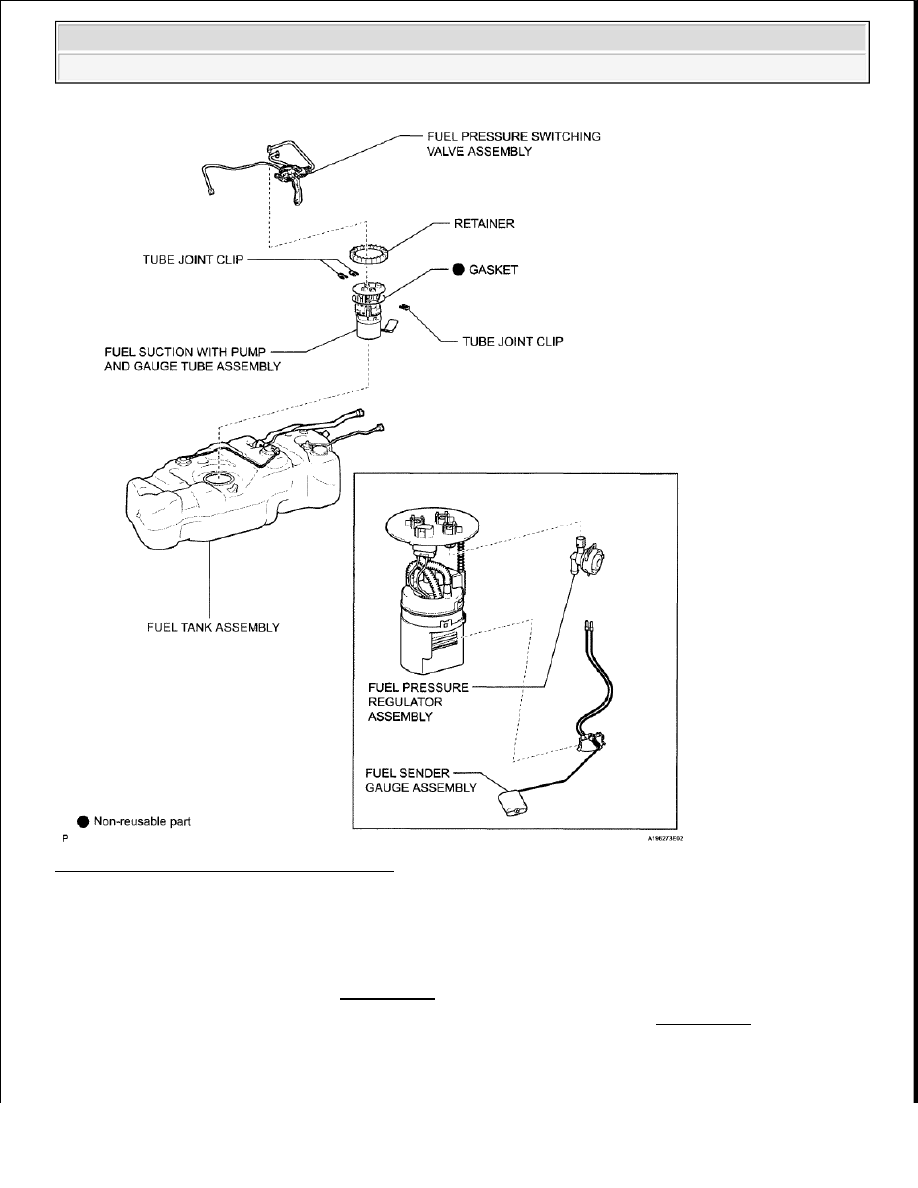

Fig. 92: Identifying Fuel Pump Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FUEL TANK ASSEMBLY

a. Remove the fuel tank (See REMOVAL ).

2. REMOVE FUEL PRESSURE SWITCHING VALVE ASSEMBLY (See REMOVAL )

3. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Using SST, loosen the retainer.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































SST 09808-14020

HINT:

Fit the tips of SST onto the ribs of the retainer.

b. Remove the retainer.

c. Remove the fuel suction with pump and gauge tube assembly from the fuel tank.

d. Remove the gasket from the fuel tank.

4. REMOVE FUEL PRESSURE REGULATOR ASSEMBLY (See REMOVAL )

5. REMOVE FUEL SENDER GAUGE ASSEMBLY (See REMOVAL )

INSPECTION

1. INSPECT FUEL PUMP

a. Inspect the resistance of the fuel pump.

1. Measure the resistance according to the value(s) in the table below.

Standard Resistance

RESISTANCE REFERENCE

NOTE:



When the retainer is loosened, be careful as the fuel suction
with pump and gauge tube assembly will spring upward from
the force of the spring.



Remove foreign matter around the fuel suction with pump and
gauge tube assembly before this operation.

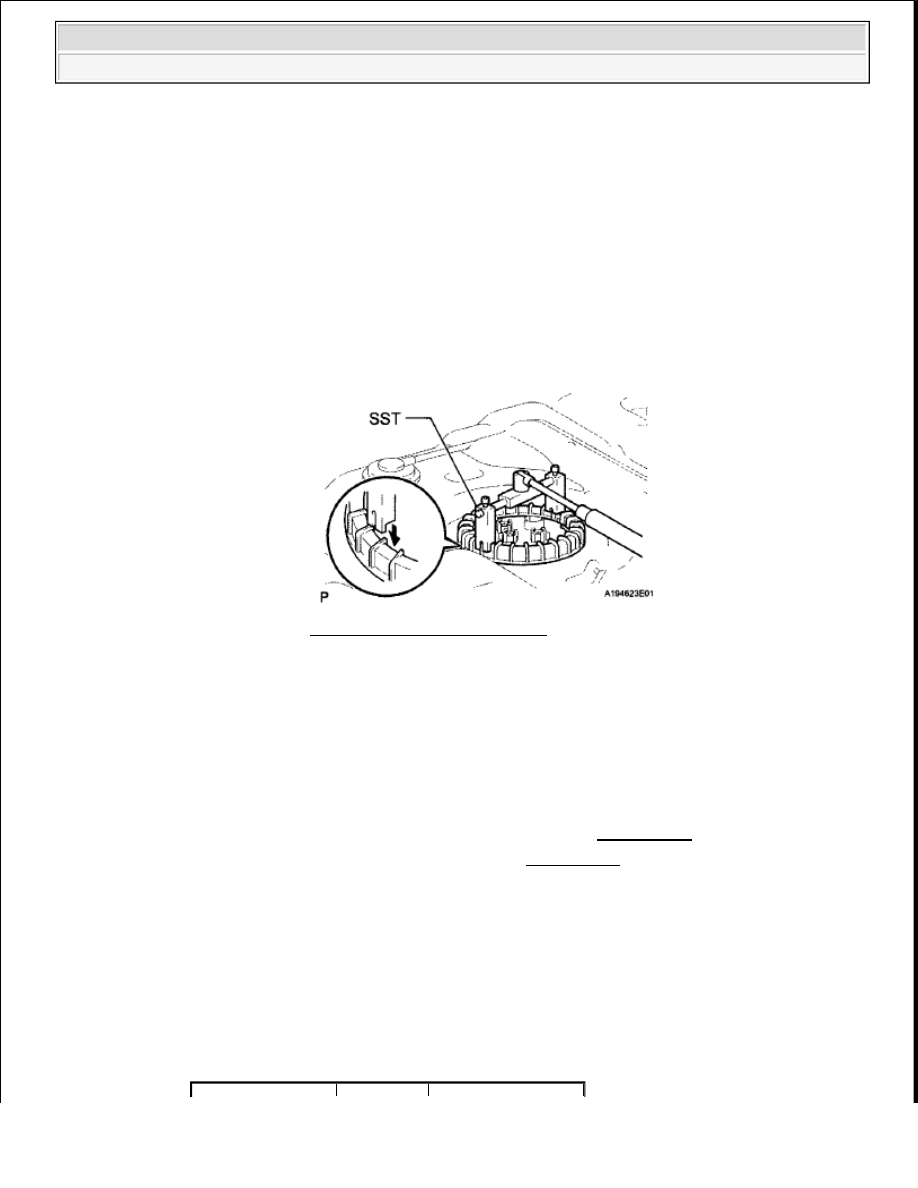

Fig. 93: Loosening Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to bend the arm of the fuel sender gauge.
