3. INSTALL FUEL TANK ASSEMBLY

a. Install the fuel tank (See INSTALLATION ).

FUEL PRESSURE REGULATOR

COMPONENTS

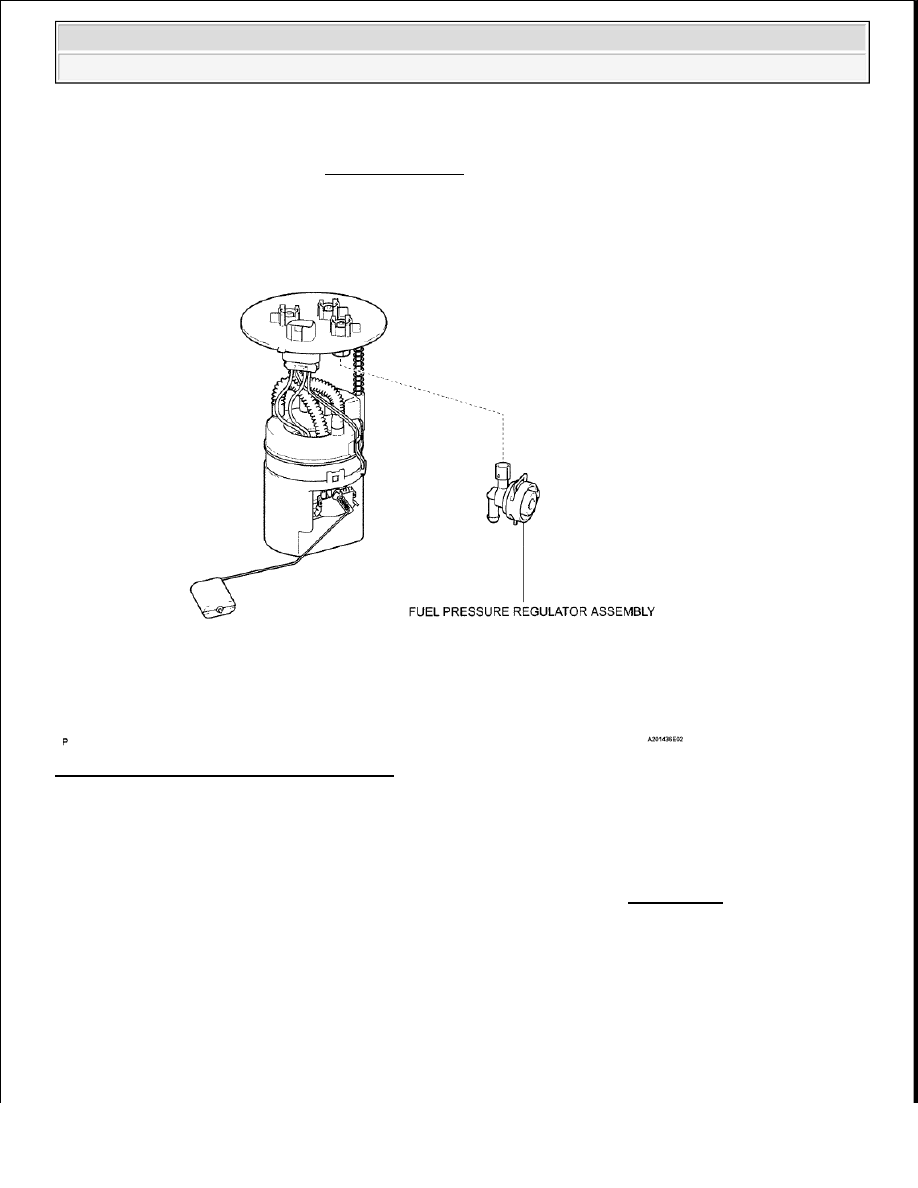

Fig. 66: Identifying Fuel Pressure Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Remove the fuel suction with pump and gauge tube assembly (See REMOVAL ).

2. REMOVE FUEL PRESSURE REGULATOR ASSEMBLY

a. Using a screwdriver, detach the 2 claws and remove the fuel pressure regulator.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































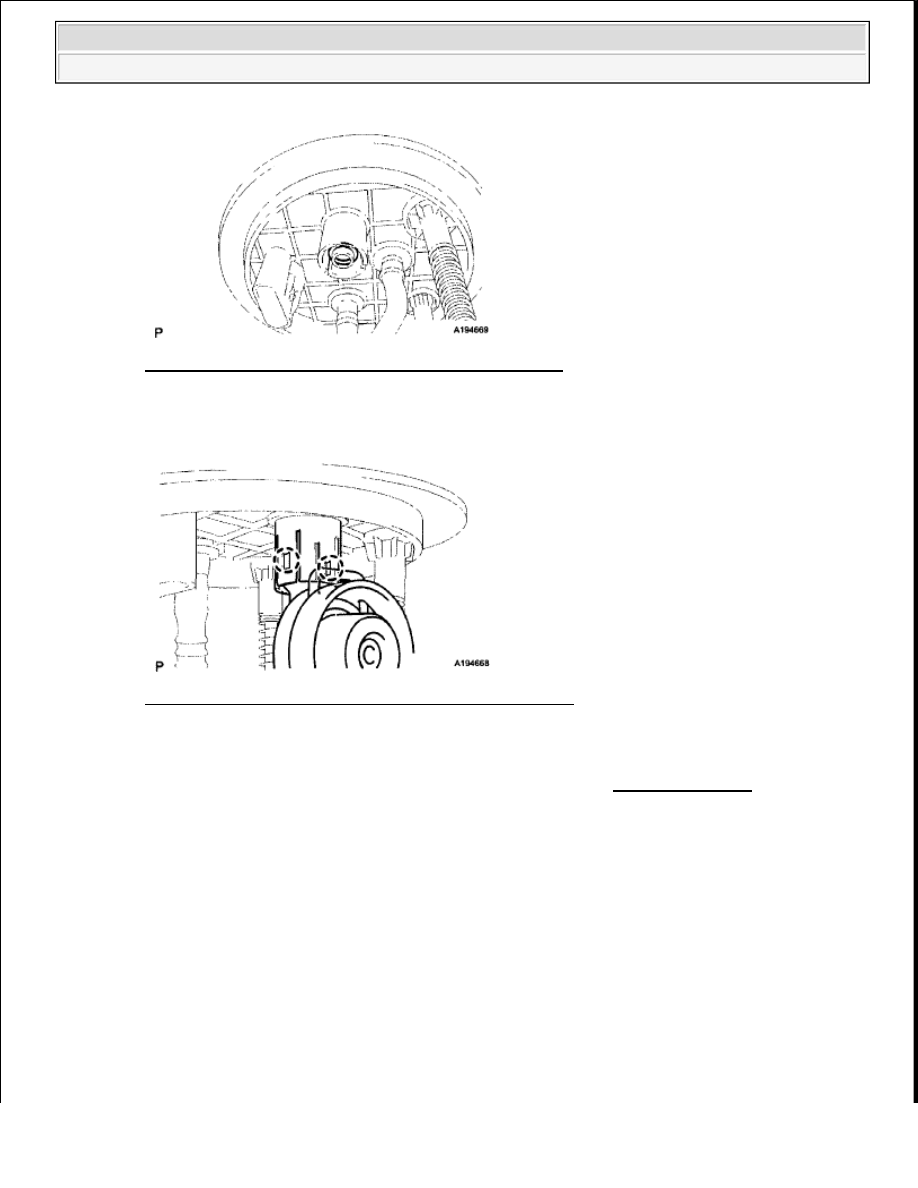

Fig. 67: Identifying Fuel Pressure Regulator And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FUEL PRESSURE REGULATOR ASSEMBLY

a. Check for visible damage, corrosion or peeling of the coating, and foreign matter or blockage in the

3 holes.

If necessary, replace the fuel pressure regulator.

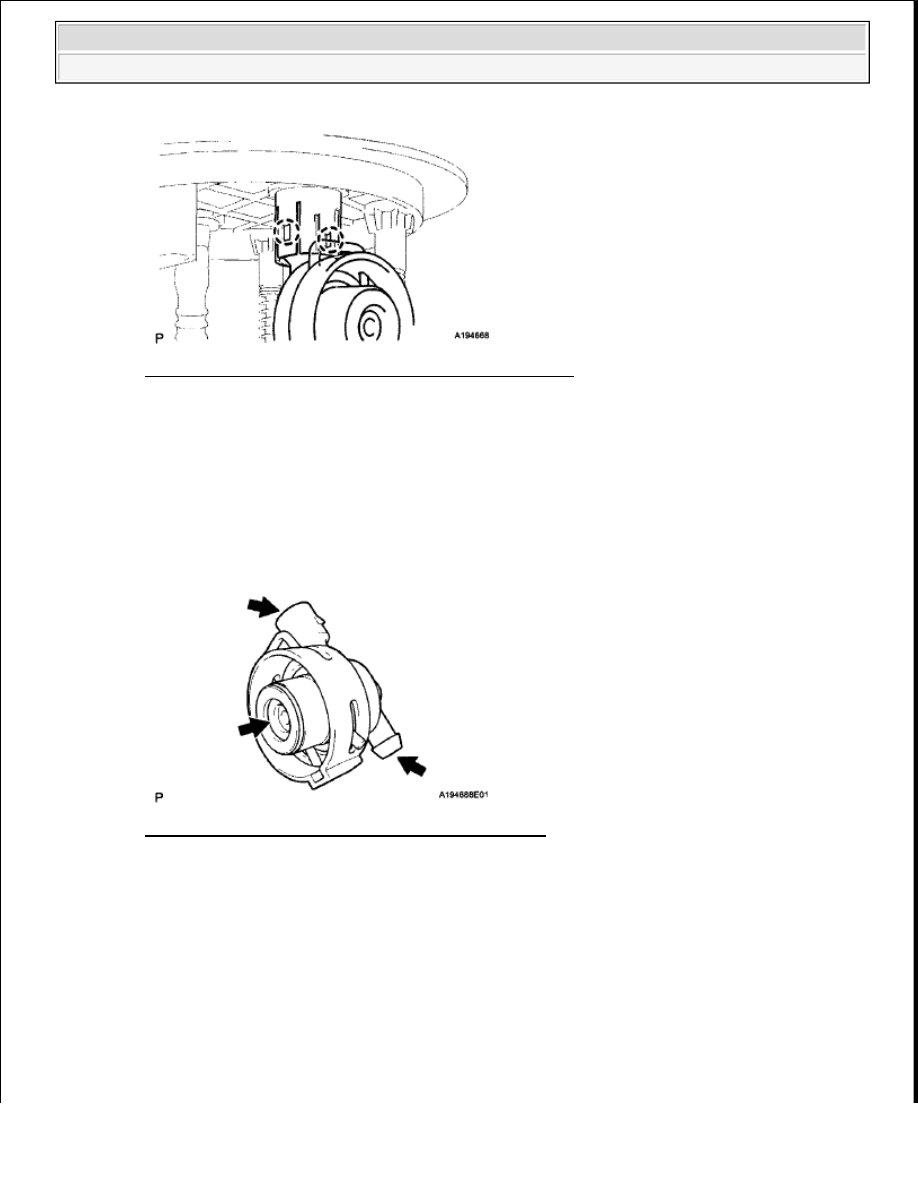

Fig. 68: Locating Fuel Pressure Regulator Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL FUEL PRESSURE REGULATOR ASSEMBLY

a. Apply a light coat of gasoline or spindle oil to the O-ring.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































Fig. 69: Identifying Fuel Pressure Regulator Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 claws to install the fuel pressure regulator.

Fig. 70: Identifying Fuel Pressure Regulator And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Install the fuel suction with pump and gauge tube assembly (See INSTALLATION ).

FUEL PRESSURE REGULATOR (FOR HIGH PRESSURE)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































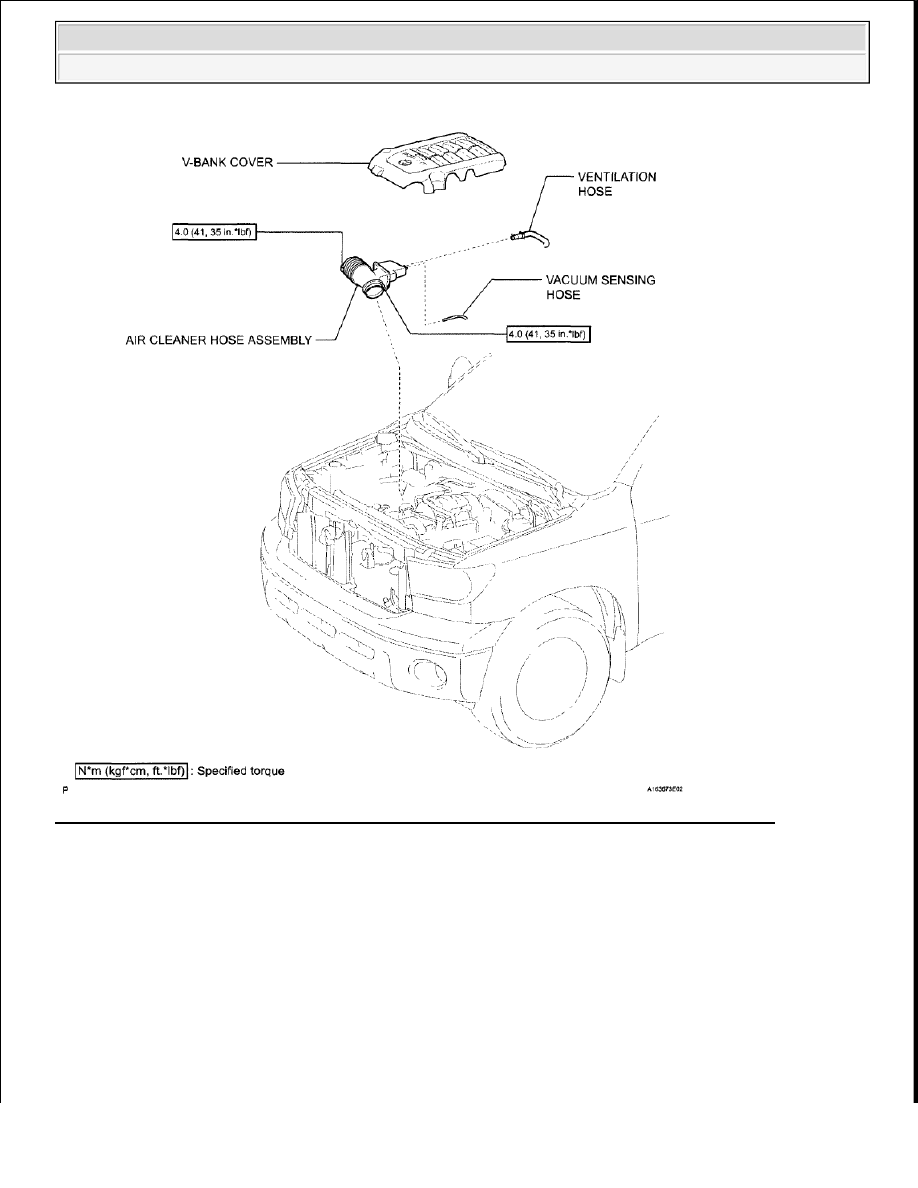

Fig. 71: Identifying Fuel Pressure Regulator Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
