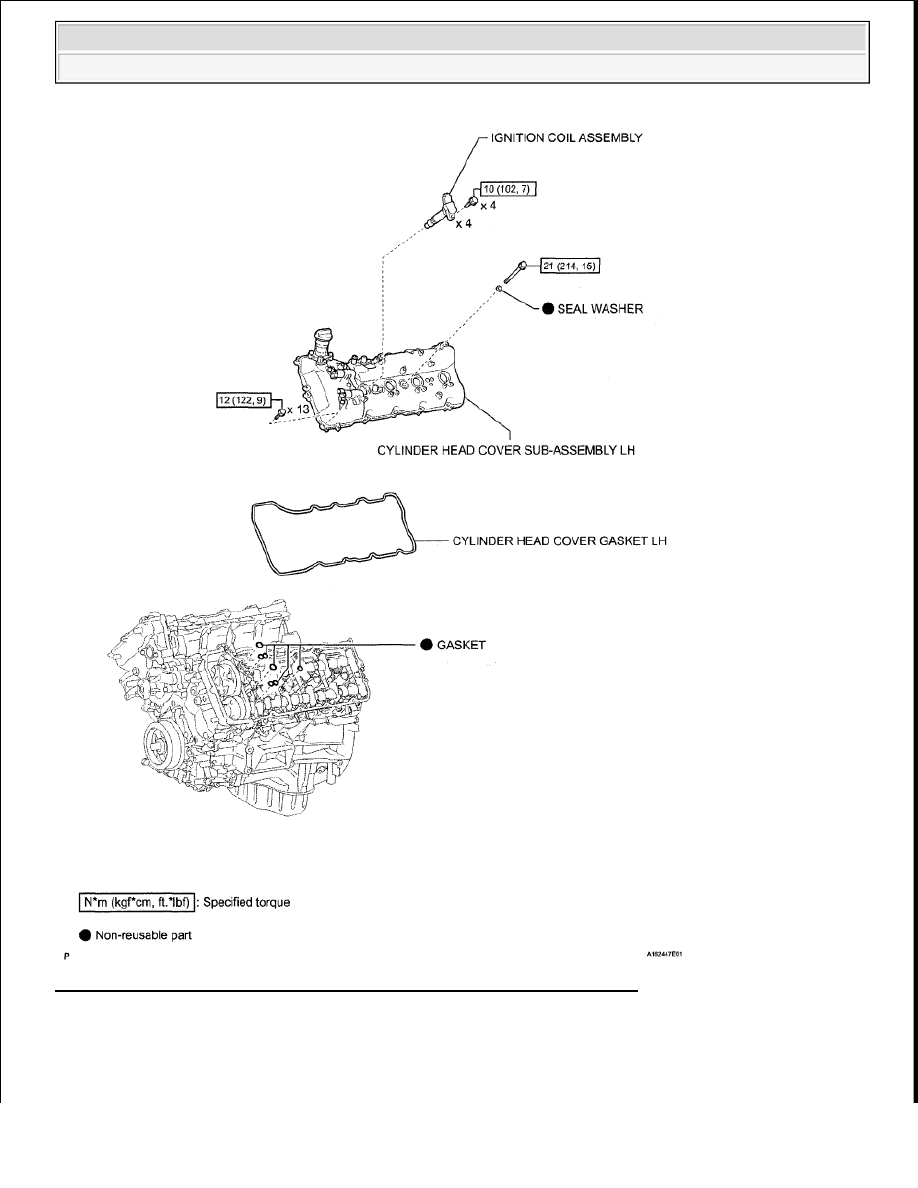

Fig. 33: Identifying Cylinder Head Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1

REMOVE INTAKE VALVE



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































a

Using SST and wooden blocks, compress the compression spring and remove the valve retainer
locks

SST 09202-70020(09202-00010)

Fig. 34: Compressing Intake Valve Spring



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the retainer, compression spring and valve

HINT:

Arrange the removed parts in the correct order

2

REMOVE EXHAUST VALVE

a

Using SST and wooden blocks, compress the compression spring and remove the valve retainer
locks

SST 09202-70020 (09202-00010)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 35: Compressing Exhaust Valve Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the retainer, compression spring and valve

HINT:

Arrange the removed parts in the correct order

3

REMOVE VALVE STEM OIL SEAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
