Fig. 31: Identifying Cylinder Head Sub-Assembly RH Bolts Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

INSTALL VALVE STEM CAP

a

Apply a light coat of engine oil to the valve stem caps

b

Install the 16 valve stem caps to the cylinder head



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































6

INSTALL VALVE LASH ADJUSTER ASSEMBLY

a

Inspect the valve lash adjuster (see INSPECTION )

b

Install the 16 valve lash adjusters to the cylinder head

7

INSTALL NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY

a

Apply engine oil to the lash adjuster tips and valve stem cap ends

b

Install the valve rocker arms as shown in the illustration

NOTE:

Install the lash adjuster at the same place it was removed from.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 32: Identifying Valve Rocker Arm Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

INSTALL CAMSHAFTS (for Bank 2)

a

Install the camshafts (see INSTALLATIONREMOVAL )

9

INSTALL EXHAUST MANIFOLD SUB-ASSEMBLY RH



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































a

Install the exhaust manifold RH (see INSTALLATION )

CYLINDER HEAD

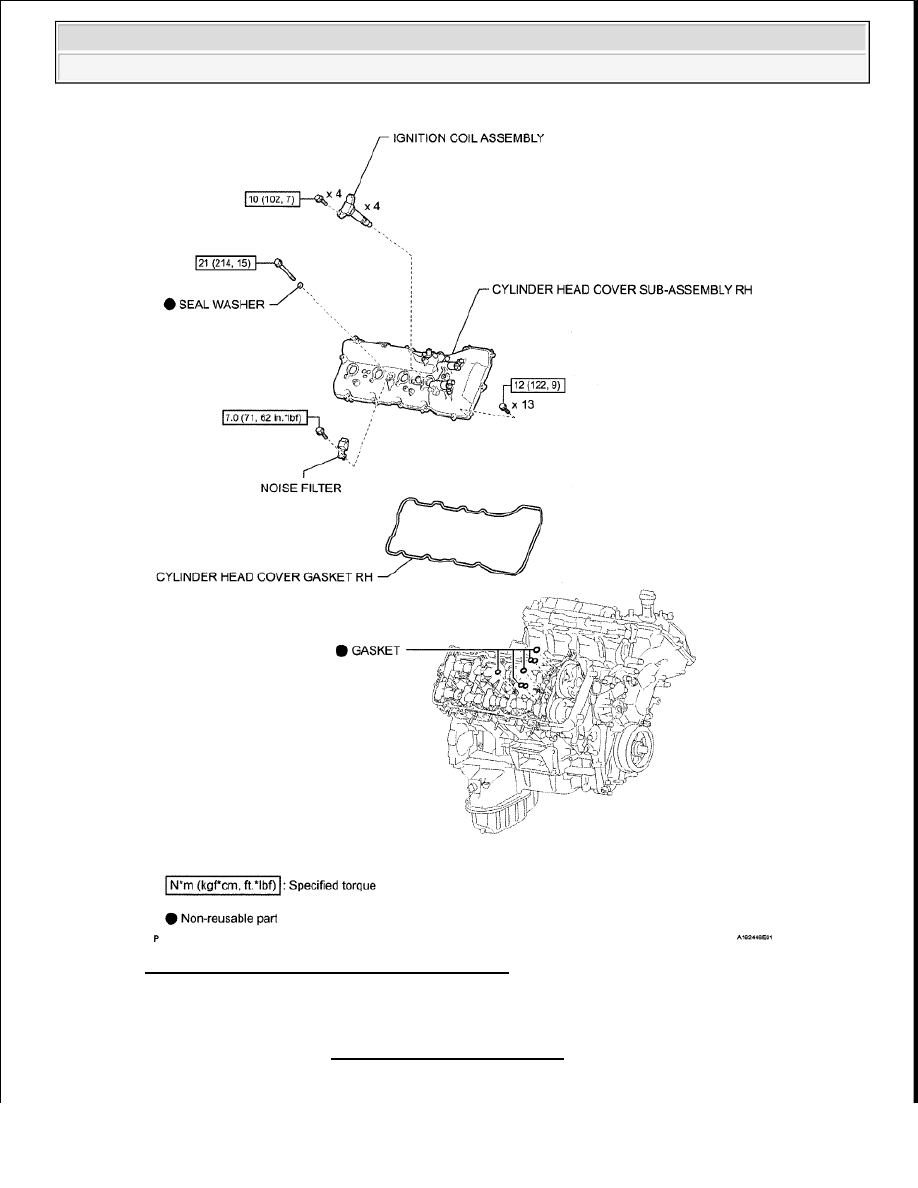

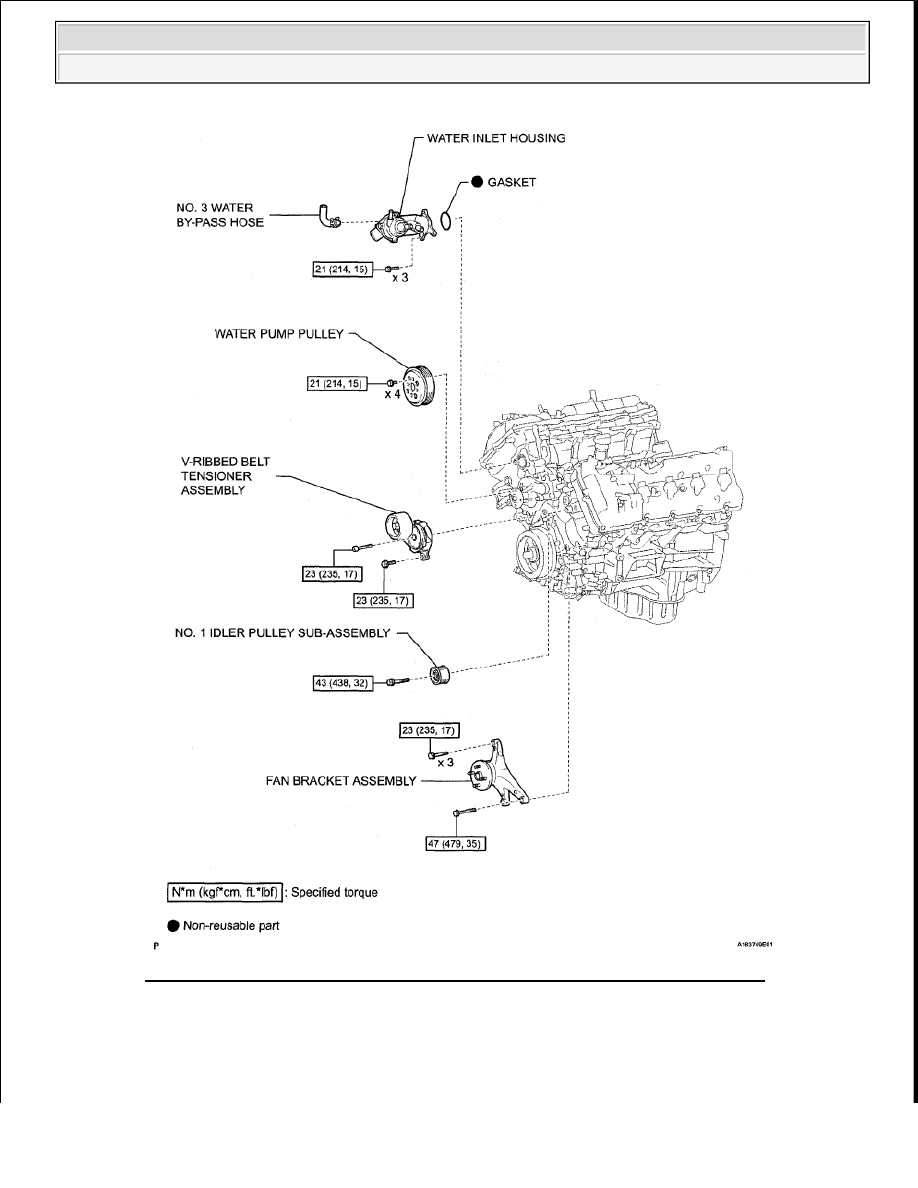

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
