46

REMOVE VENTILATION PIPE GASKET

a

Using a screwdriver, pry out the ventilation pipe gasket

HINT:

Tape the screwdriver tip before use

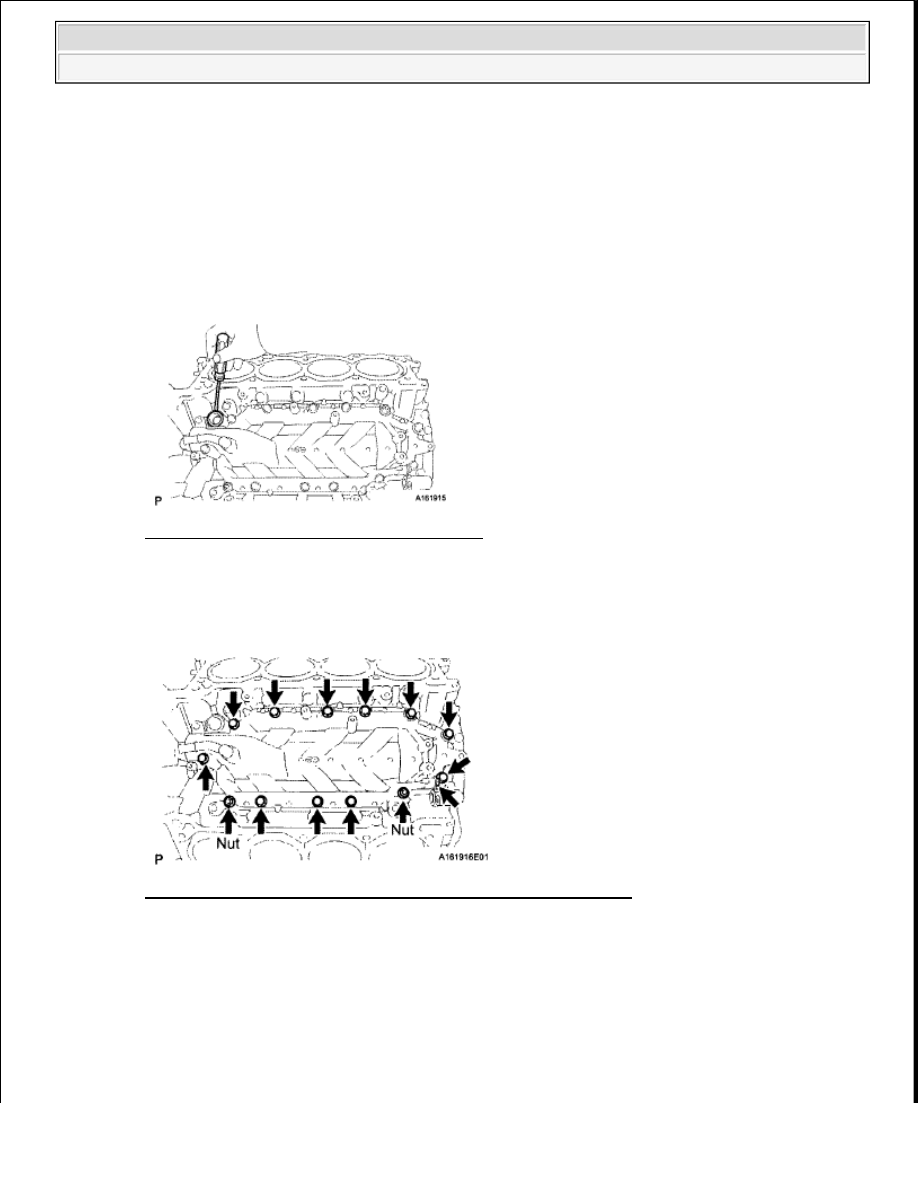

Fig. 279: Removing Ventilation Pipe Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

47

REMOVE NO. 1 HEAT EXCHANGER COVER

a

Remove the 12 bolts and 2 nuts

Fig. 280: Locating No. 1 Heat Exchanger Cover Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the heat exchanger by prying between the heat exchanger and cylinder block with a
screwdriver

HINT:

Tape the screwdriver tip before use



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 281: Removing Heat Exchanger
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

48

REMOVE NO. 2 OIL PAN SUB-ASSEMBLY

a

Remove the 14 bolts and 2 nuts

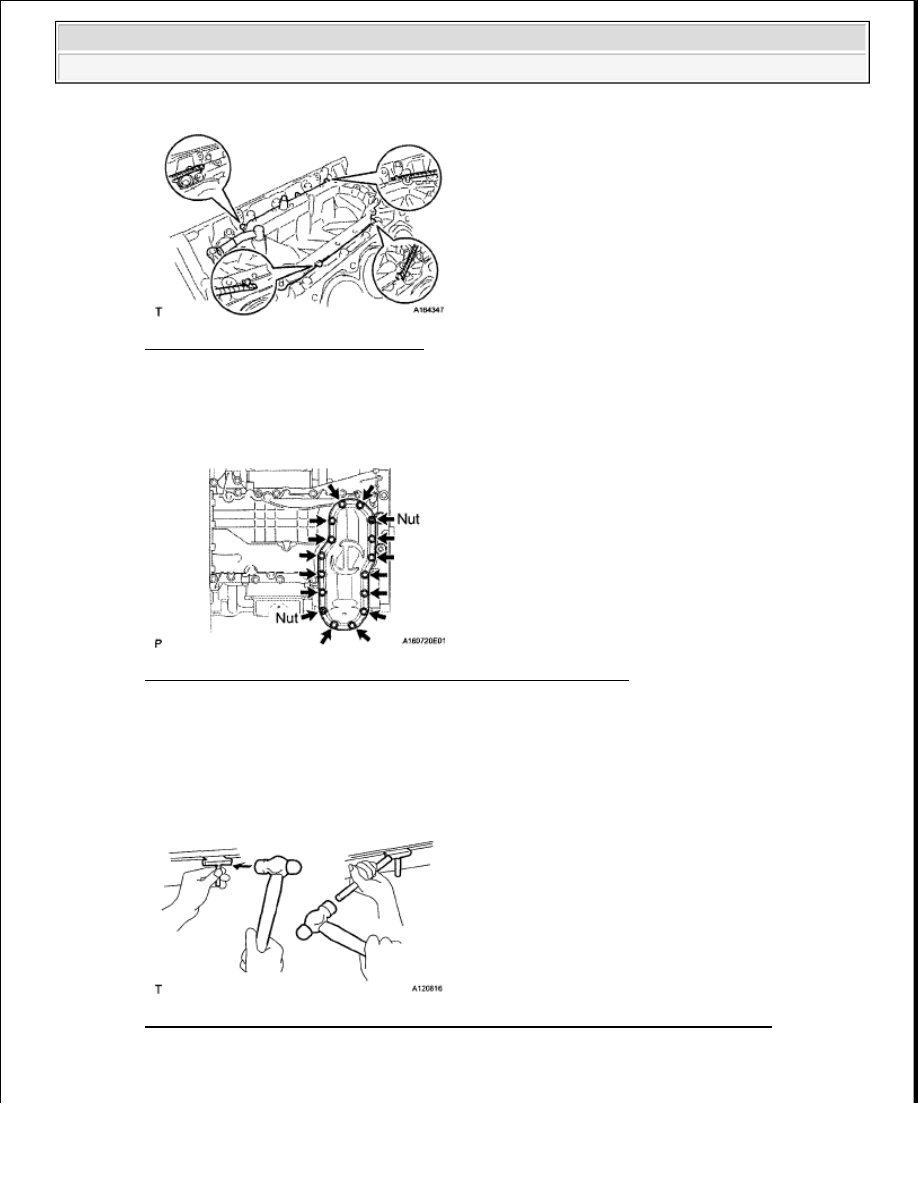

Fig. 282: Locating No. 2 Oil Pan Sub-Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Insert the blade of oil pan seal cutter between the oil pans  Cut through the applied sealer and
remove the No  2 oil pan

Fig. 283: Inserting Blade Of Oil Pan Seal Cutter Between Crankcase And Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

49

REMOVE NO. 1 OIL PAN SUB-ASSEMBLY

NOTE:

Be careful not to damage the contact surfaces of the oil pans.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

Remove the 14 bolts and 2 nuts

HINT:

Be sure to clean the bolts and stud bolts, and check the threads for cracks or other damage

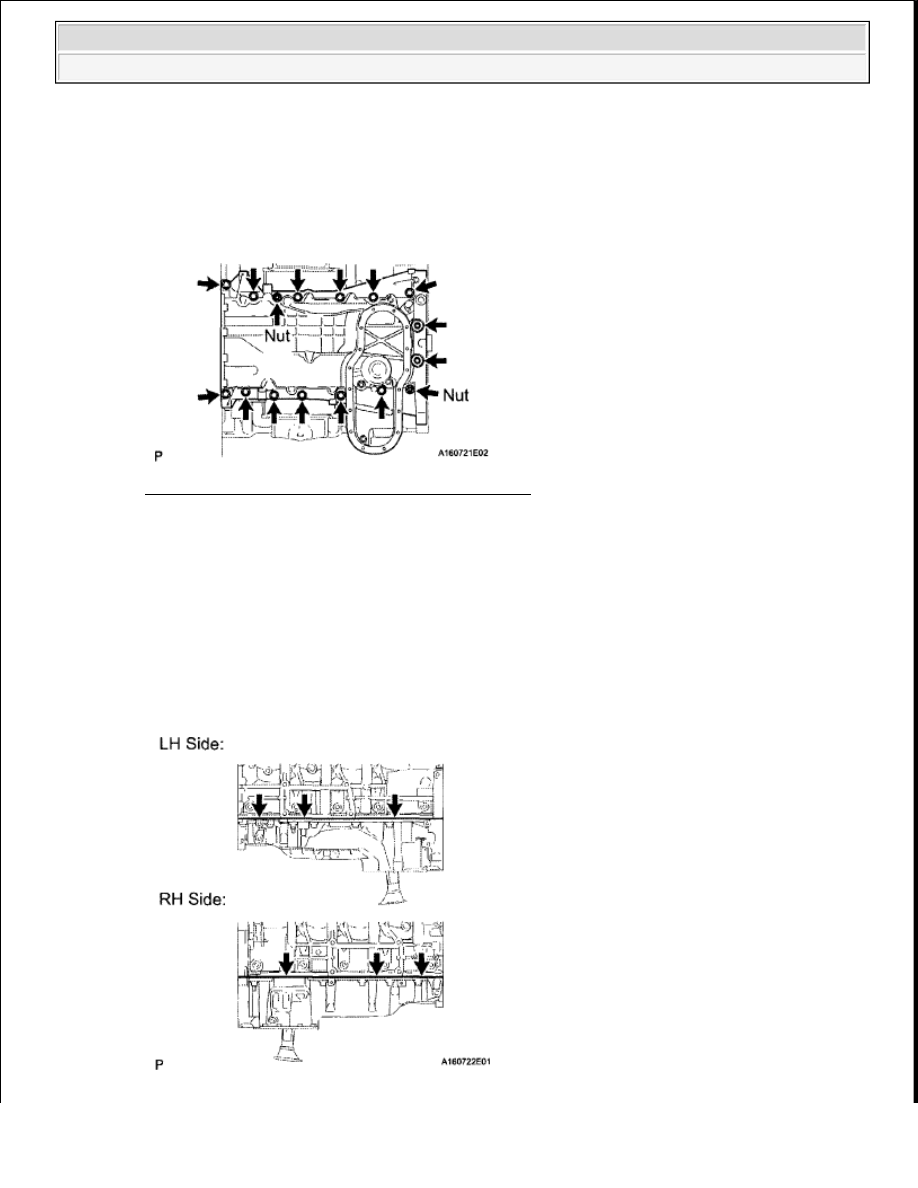

Fig. 284: Identifying No. 1 Oil Pan Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the oil pan by prying between the oil pan and cylinder block with a screwdriver

HINT:

Tape the screwdriver tip before use

NOTE:

Be careful not to damage the contact surfaces of the cylinder block
and oil pan.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 285: Identifying Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

50

REMOVE NO. 1 OIL PAN BAFFLE PLATE

a

Remove the 7 bolts and baffle plate

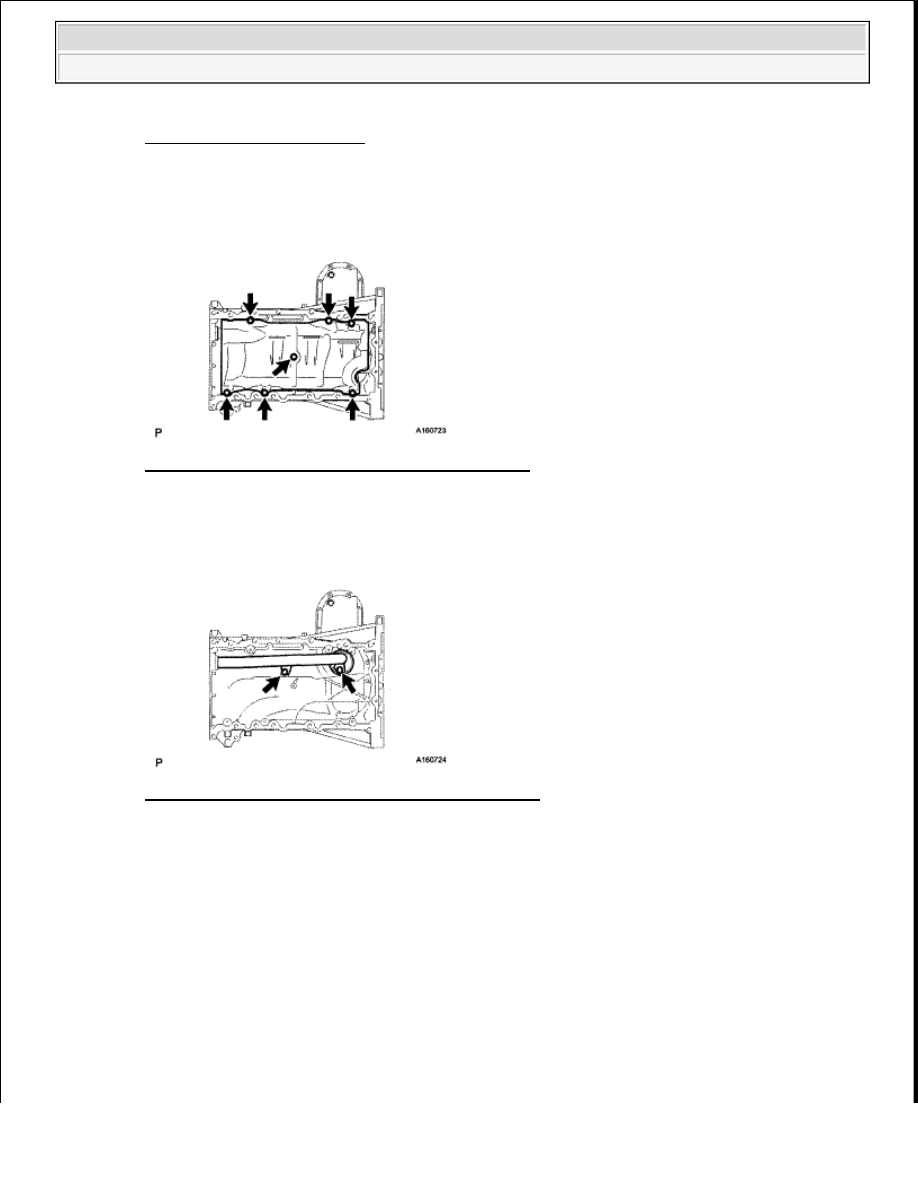

Fig. 286: Locating No. 1 Oil Pan Baffle Plate Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

51

REMOVE OIL STRAINER SUB-ASSEMBLY

a

Remove the 2 bolts, oil strainer and O-ring

Fig. 287: Locating Oil Strainer Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

52

REMOVE ENGINE REAR OIL SEAL RETAINER

a

Remove the 6 bolts and oil seal retainer
