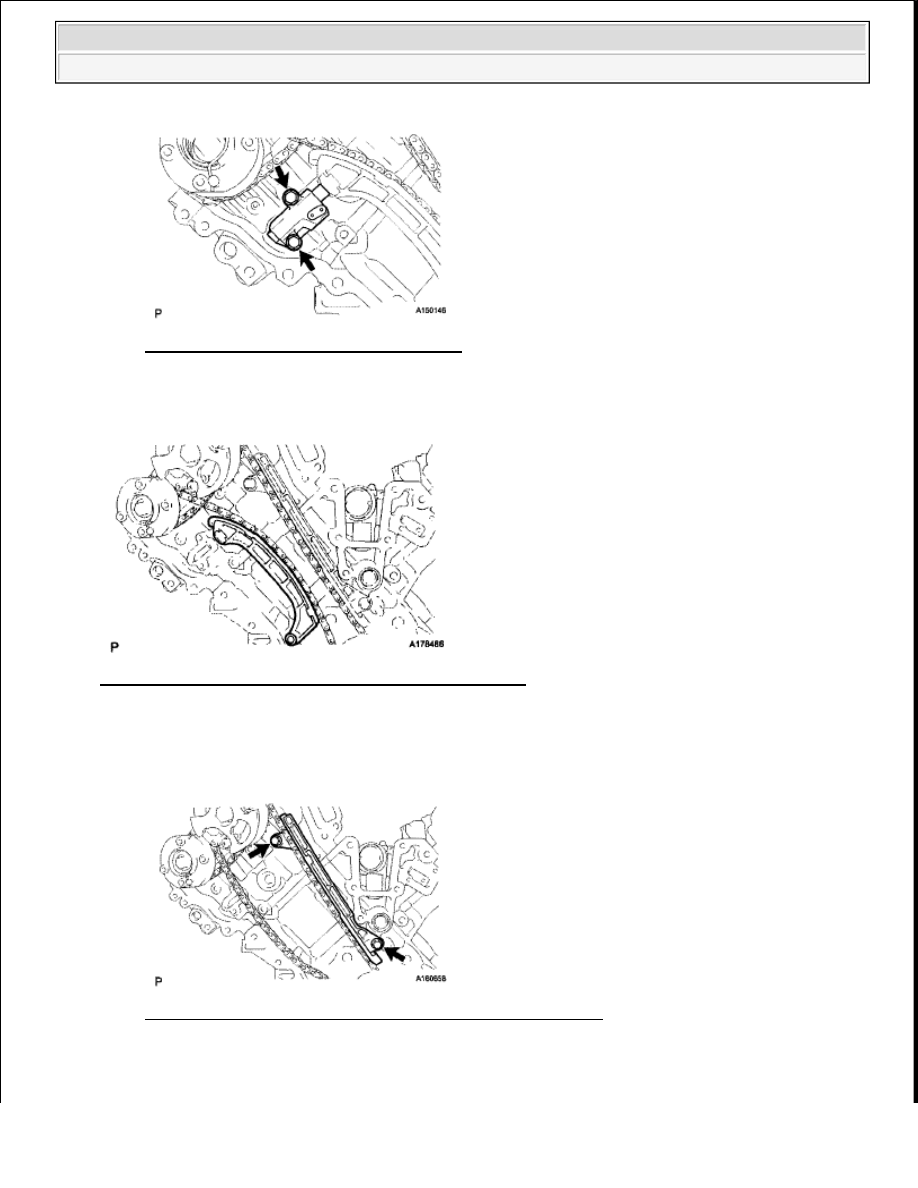

Fig. 262: Locating Chain Tensioner Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH

Fig. 263: Identifying No. 1 Chain Tensioner Slipper RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30

REMOVE NO. 1 CHAIN VIBRATION DAMPER RH

a

Remove the 2 bolts and vibration damper

Fig. 264: Locating No. 1 Chain Vibration Damper RH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31

REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































a

While raising up the No  2 chain tensioner, insert a pin of Ø 1 0 mm (0 0394 in ) into the hole to fix
it in place

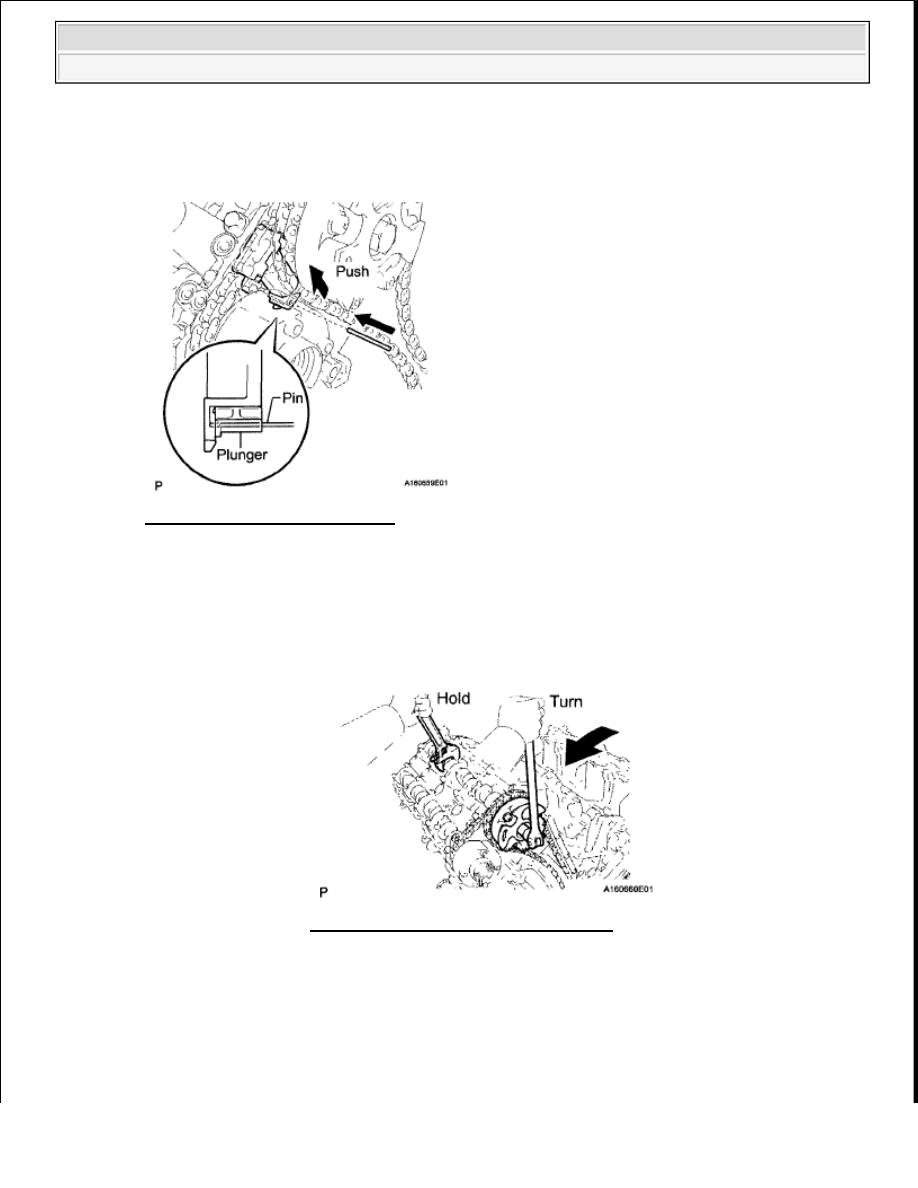

Fig. 265: Inserting Pin Into Hole
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Hold the hexagonal portion of the camshaft with a wrench and loosen the bolt

c

Hold the hexagonal portion of the camshaft with a wrench and loosen the bolt

NOTE:



Be careful not to damage the cylinder head with the wrench.



Do not disassemble the camshaft timing gear.

Fig. 266: Removing Camshaft Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the cylinder head with the wrench.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































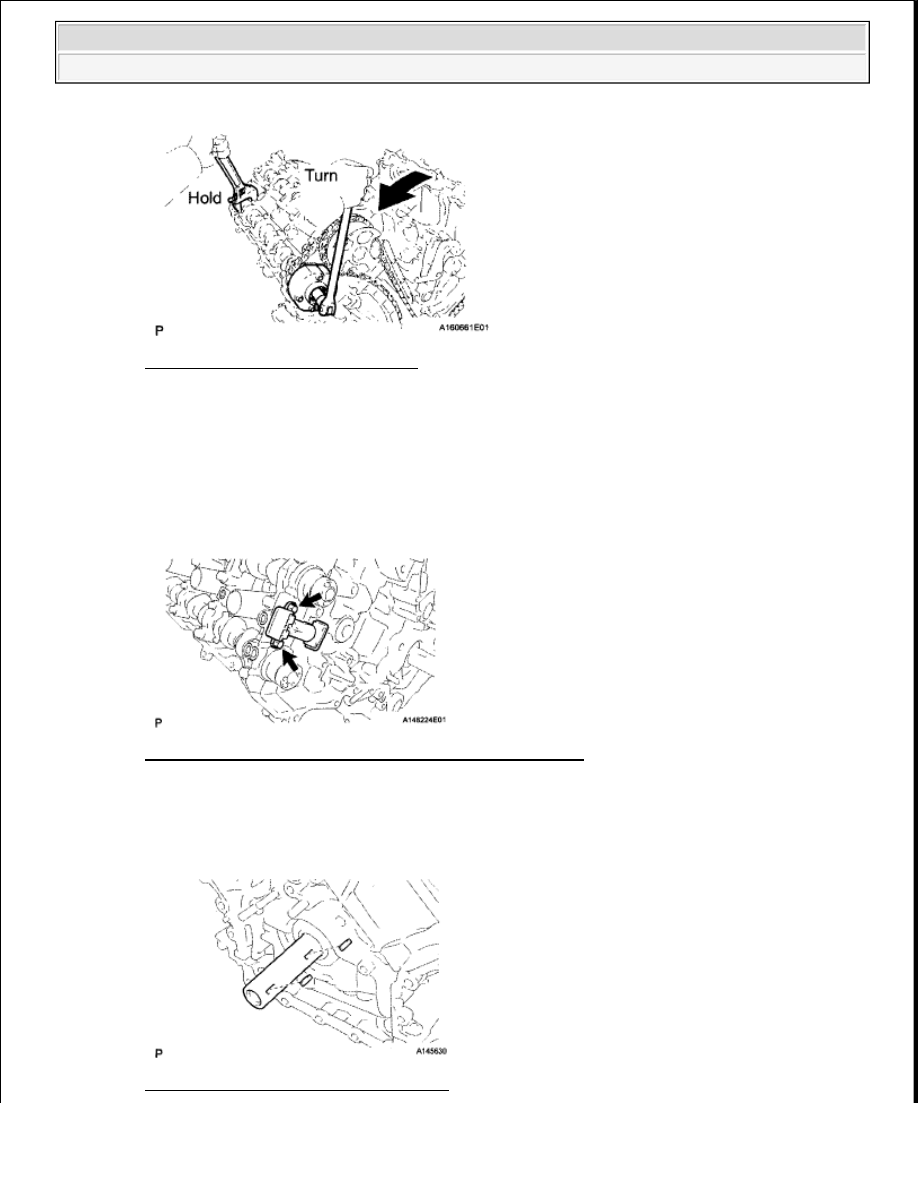

Fig. 267: Removing Camshaft Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 2 bolts  Then with the No  1 and No  2 chains still connected to the gears, remove the
camshaft timing gear, camshaft timing exhaust gear and crankshaft timing sprocket RH

e

Remove the No  1 and No  2 chains from the gears

32

REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY

a

Remove the 2 bolts and chain tensioner

Fig. 268: Locating No. 2 Chain Tensioner Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33

REMOVE CRANKSHAFT TIMING GEAR KEY

a

Using a screwdriver, remove the 2 timing gear keys from the crankshaft

Fig. 269: Identifying Timing Gear Keys



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34

REMOVE CAMSHAFT BEARING CAP LH

a

Make sure that the knock pin of the camshaft is positioned as shown in the illustration

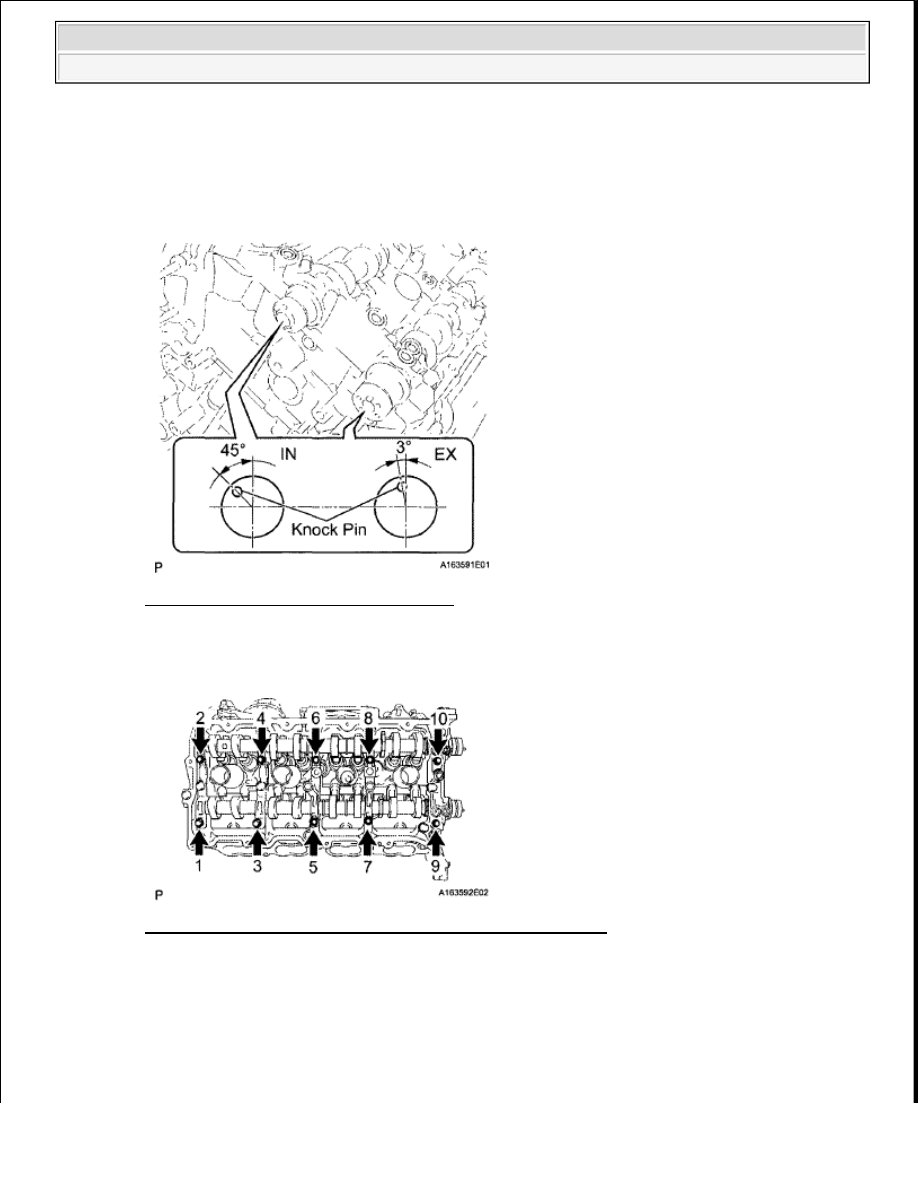

Fig. 270: Identifying Knock Pin Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Uniformly loosen and remove the 10 bearing cap bolts in the sequence shown in the illustration

Fig. 271: Identifying Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Uniformly loosen and remove the 18 bearing cap bolts in the sequence shown in the illustration

NOTE:

Uniformly loosen the bolts while keeping the camshaft level.
