Fig. 245: Locating Camshaft Oil Control Valve And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH (See REMOVAL )

15

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH (See REMOVAL )

16

REMOVE OIL CONTROL VALVE FILTER

a

LH:

Remove the 3 bolts, cylinder head cover spacer, gasket and valve filter

Fig. 246: Locating LH Oil Control Valve Filter Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

Remove the 3 bolts, cylinder head cover spacer, gasket and valve filter



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































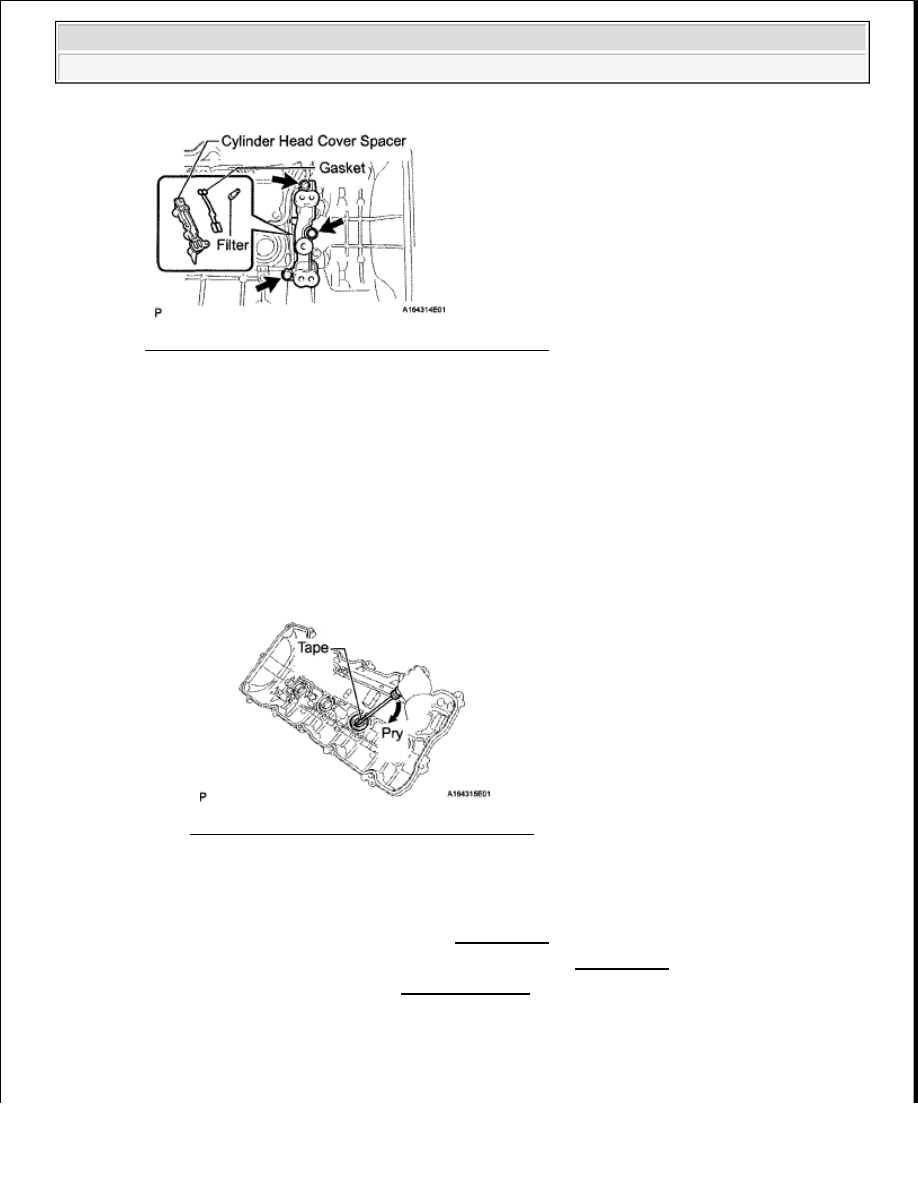

Fig. 247: Locating RH Oil Control Valve Filter Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

REMOVE SPARK PLUG TUBE GASKET

a

Bend the 4 ventilation baffle plate claws on the cylinder head cover to an angle of 90° or more

b

Using a screwdriver, pry out the gaskets

HINT:



Be careful not to damage the gasket when removing it, as the removed gasket needs to be
used when installing a new one



Tape the screwdriver tip before use

Fig. 248: Removing Spark Plug Tube Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18

REMOVE WATER PUMP ASSEMBLY (See REMOVAL )

19

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY (See REMOVAL )

20

REMOVE WATER INLET PIPE (See DISASSEMBLY )

21

REMOVE FRONT CRANKSHAFT OIL SEAL

a

Place the timing chain cover on wooden blocks

b

Place the oil pump on a wooden block

NOTE:

Be careful not to damage the cylinder head cover.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































c

Using a screwdriver and wooden block, pry out the oil seal

HINT:

Tape the screwdriver tip before use

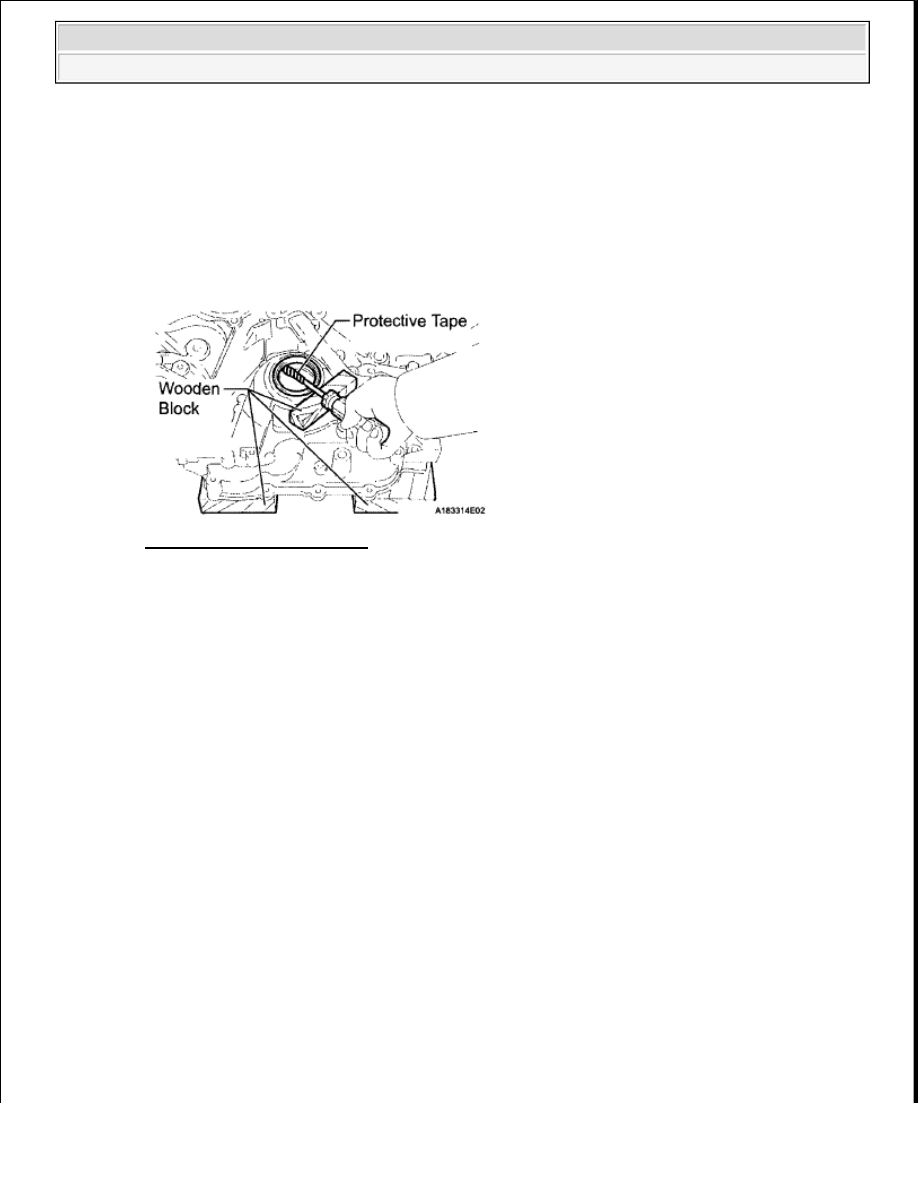

Fig. 249: Prying Out Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

SET NO. 1 CYLINDER TO TDC/COMPRESSION

a

Temporarily install the pulley set bolt

b

Rotate the crankshaft clockwise so that the timing marks on the crankshaft timing gear and
camshaft timing gears are as shown in the illustration

HINT:

If the timing marks do not align, rotate the crankshaft clockwise again and align the timing marks

NOTE:

Do not damage the surface of the oil seal press fit hole.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































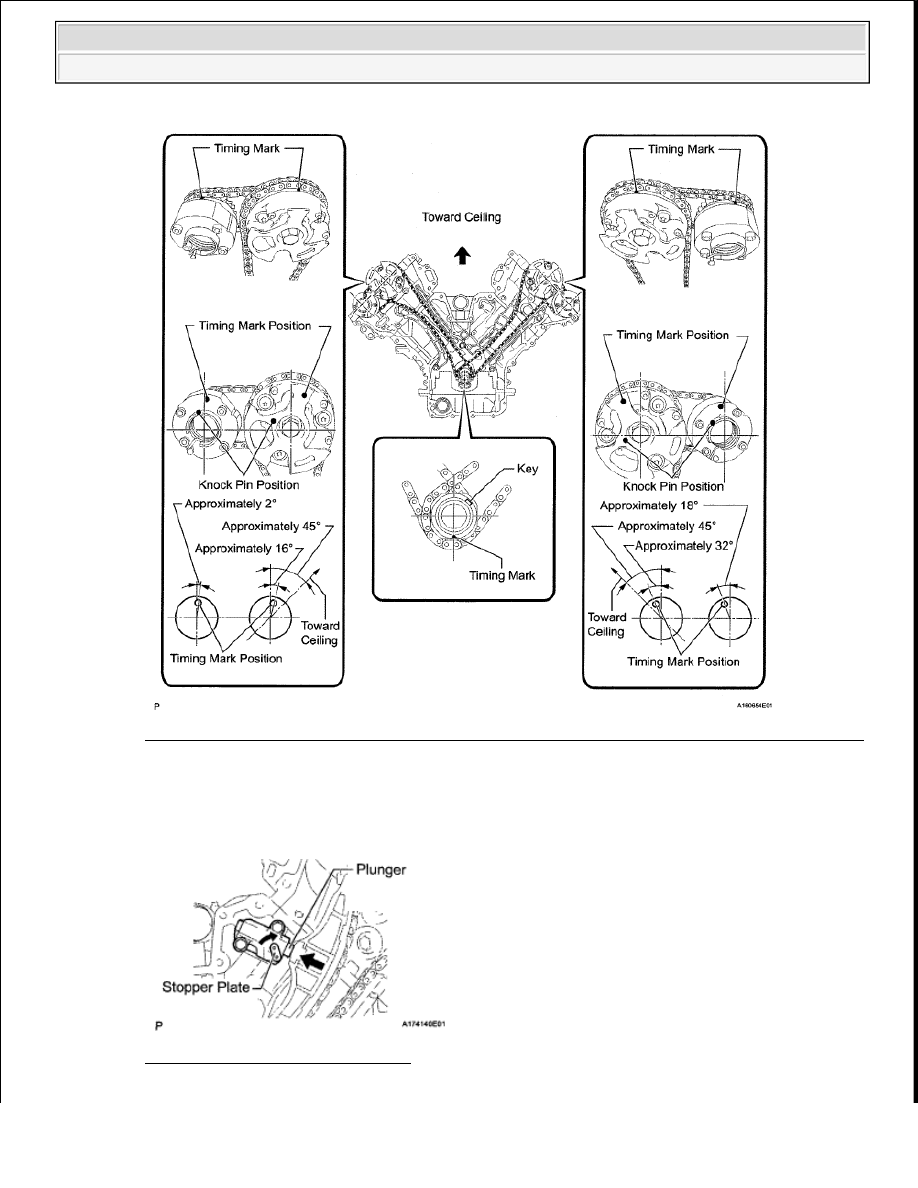

Fig. 250: Identifying Timing Marks On Crankshaft Timing Gear And Camshaft Timing Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23

REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

a

Move the stopper plate upward to release the lock, and push the plunger deep into the tensioner

Fig. 251: Identifying Stopper Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
