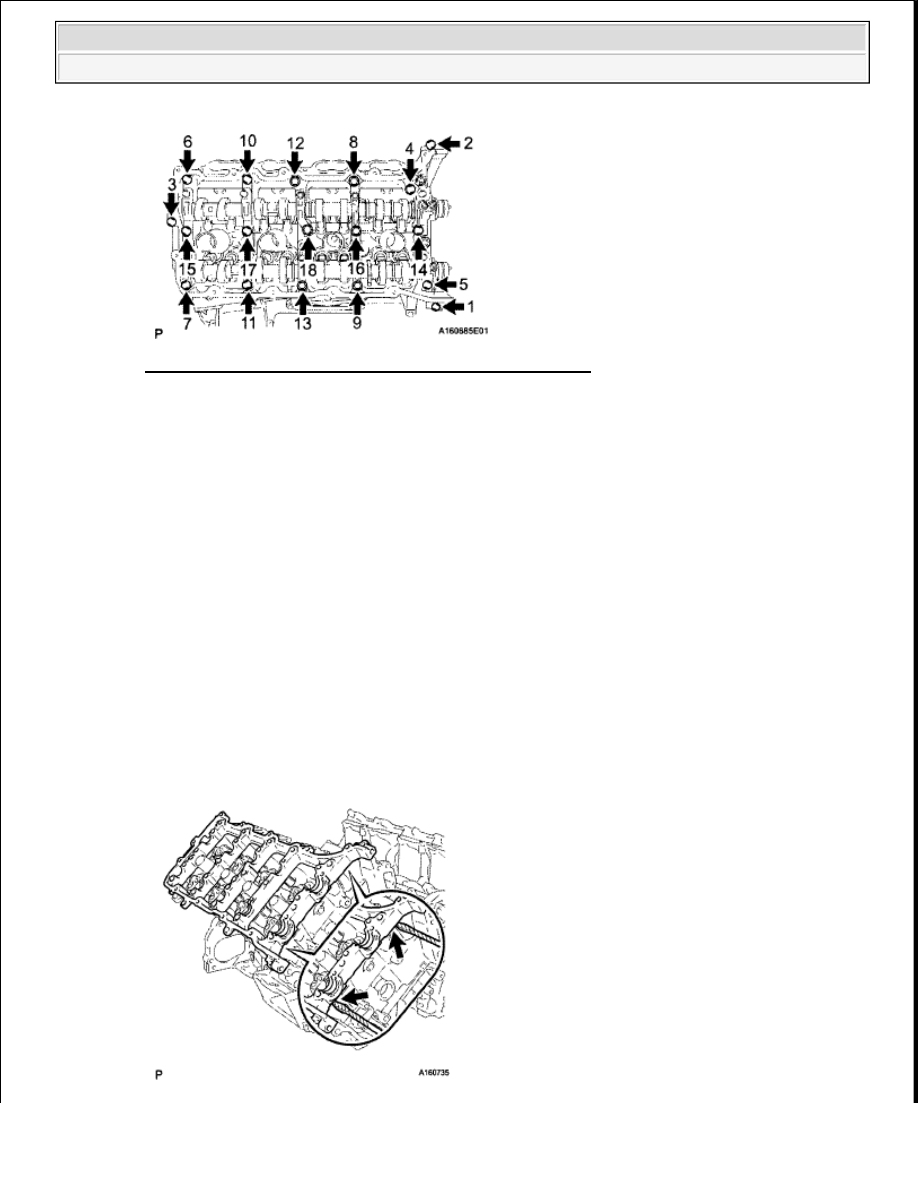

Fig. 272: Identifying Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 6 bearing caps

HINT:

Arrange the removed parts in the correct order

e

Remove the No  3 and No  4 camshafts

35

REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH

a

Remove the camshaft housing by prying between the cylinder head and camshaft housing with a
screwdriver

HINT:

Tape the screwdriver tip before use

NOTE:

Be careful not to damage the contact surfaces of the cylinder head
and camshaft housing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 273: Removing Camshaft Housing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36

REMOVE CAMSHAFT BEARING CAP RH

a

Make sure that the knock pin of the camshaft is positioned as shown in the illustration

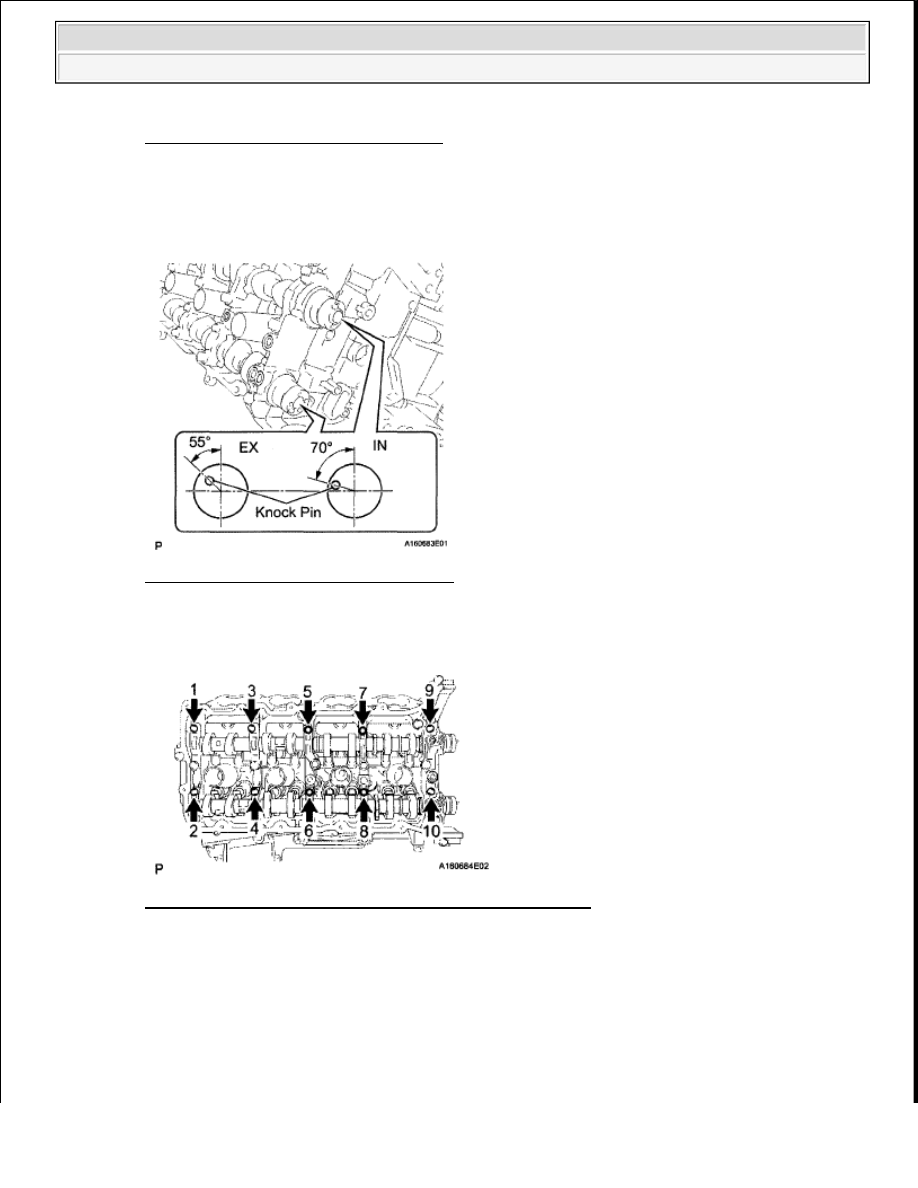

Fig. 274: Identifying Knock Pin Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Uniformly loosen and remove the 10 bearing cap bolts in the sequence shown in the illustration

Fig. 275: Locating Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Uniformly loosen and remove the 18 bearing cap bolts in the sequence shown in the illustration

NOTE:

Uniformly loosen the bolts while keeping the camshaft level.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































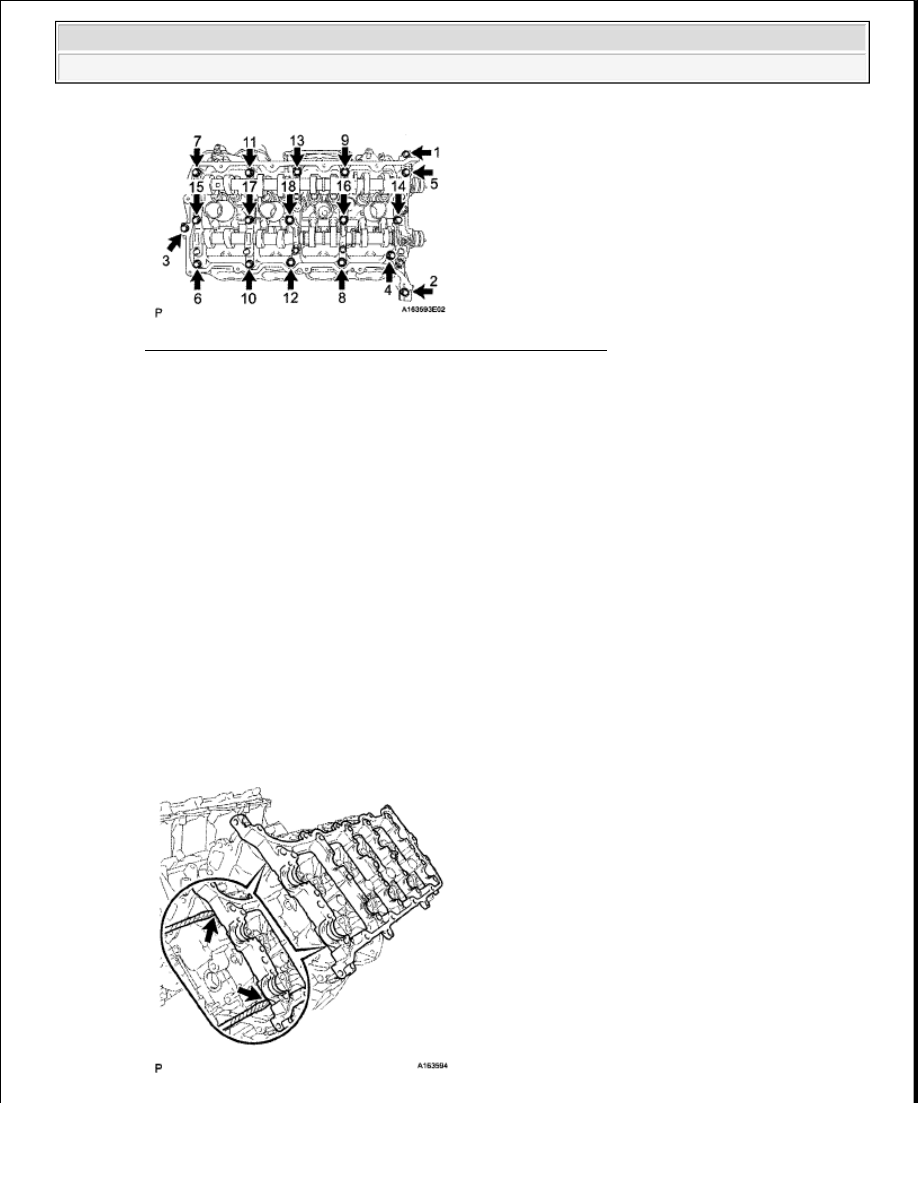

Fig. 276: Locating Bearing Cap Bolts Loosening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 6 bearing caps

HINT:

Arrange the removed parts in the correct order

e

Remove the No  1 and No  2 camshafts

37

REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY RH

a

Remove the camshaft housing by prying between the cylinder head and camshaft housing with a
screwdriver

HINT:

Tape the screwdriver tip before use

NOTE:

Be careful not to damage the contact surfaces of the cylinder head
and camshaft housing.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 277: Removing Camshaft Housing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

REMOVE VALVE ROCKER ARM SUB-ASSEMBLY

a

Remove the 32 valve rocker arms from the cylinder head

HINT:

Arrange the removed parts in the correct order

39

REMOVE VALVE LASH ADJUSTER ASSEMBLY

a

Remove the 32 valve lash adjusters from the cylinder head

HINT:

Arrange the removed parts in the correct order

40

REMOVE VALVE STEM CAP

a

Remove the 32 valve stem caps from the cylinder head

HINT:

Arrange the removed parts in the correct order

41

REMOVE CYLINDER HEAD SUB-ASSEMBLY LH (See REMOVAL )

42

REMOVE CYLINDER HEAD SUB-ASSEMBLY RH (See REMOVAL )

43

REMOVE CYLINDER HEAD GASKET LH

44

REMOVE CYLINDER HEAD GASKET RH

45

REMOVE CYLINDER BLOCK WATER JACKET SPACER

a

Remove the 2 water jacket spacers from the cylinder head

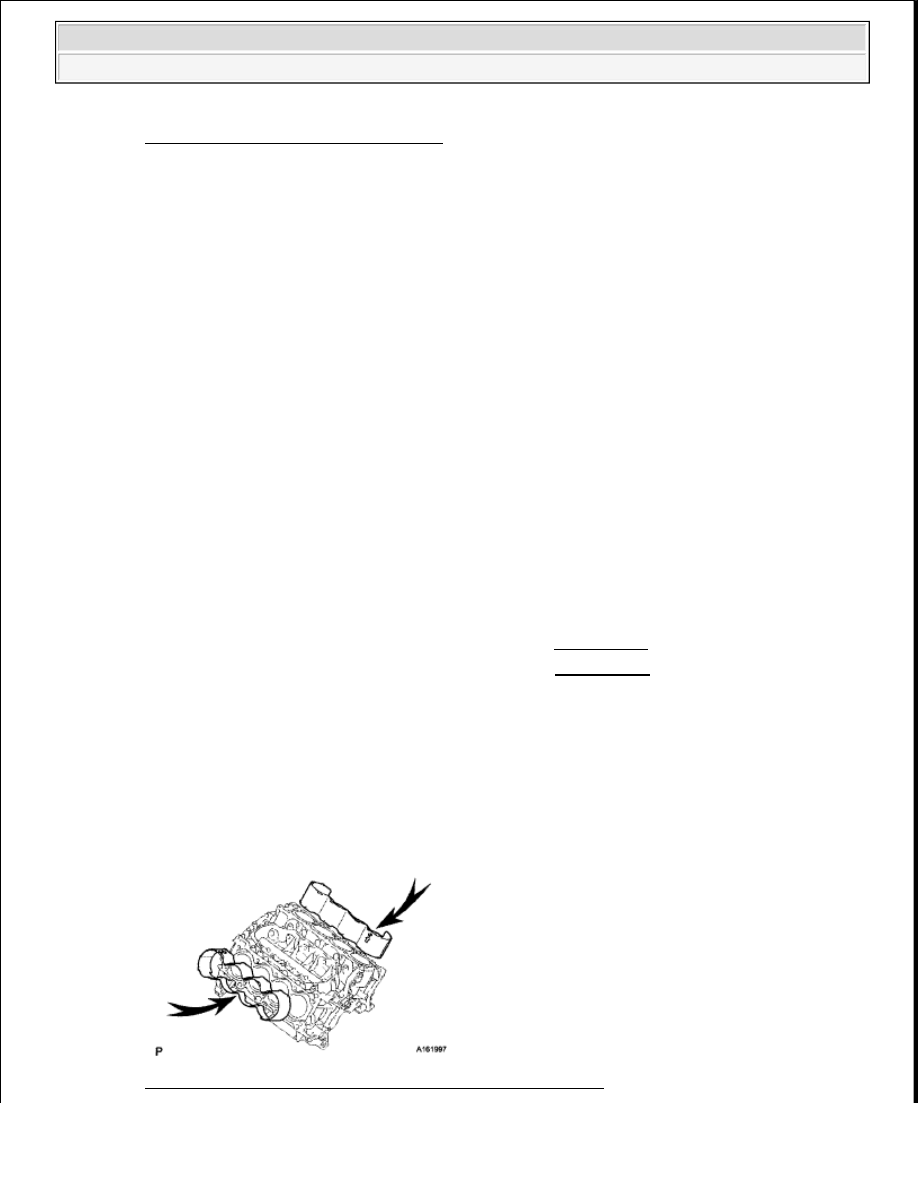

Fig. 278: Locating Water Jacket Spacers On Cylinder Head

NOTE:

Be sure to remove the water jacket spacers. If not, they may fall and
become damaged when the cylinder block is inverted.
