Fig. 159: Locating No. 2 Water By-Pass Pipe Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See REMOVAL )

12

REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler) (See REMOVAL )

13

REMOVE CRANKSHAFT PULLEY (See REMOVAL )

14

REMOVE CRANKSHAFT TIMING GEAR KEY

a

Remove the crankshaft timing gear key from the crankshaft

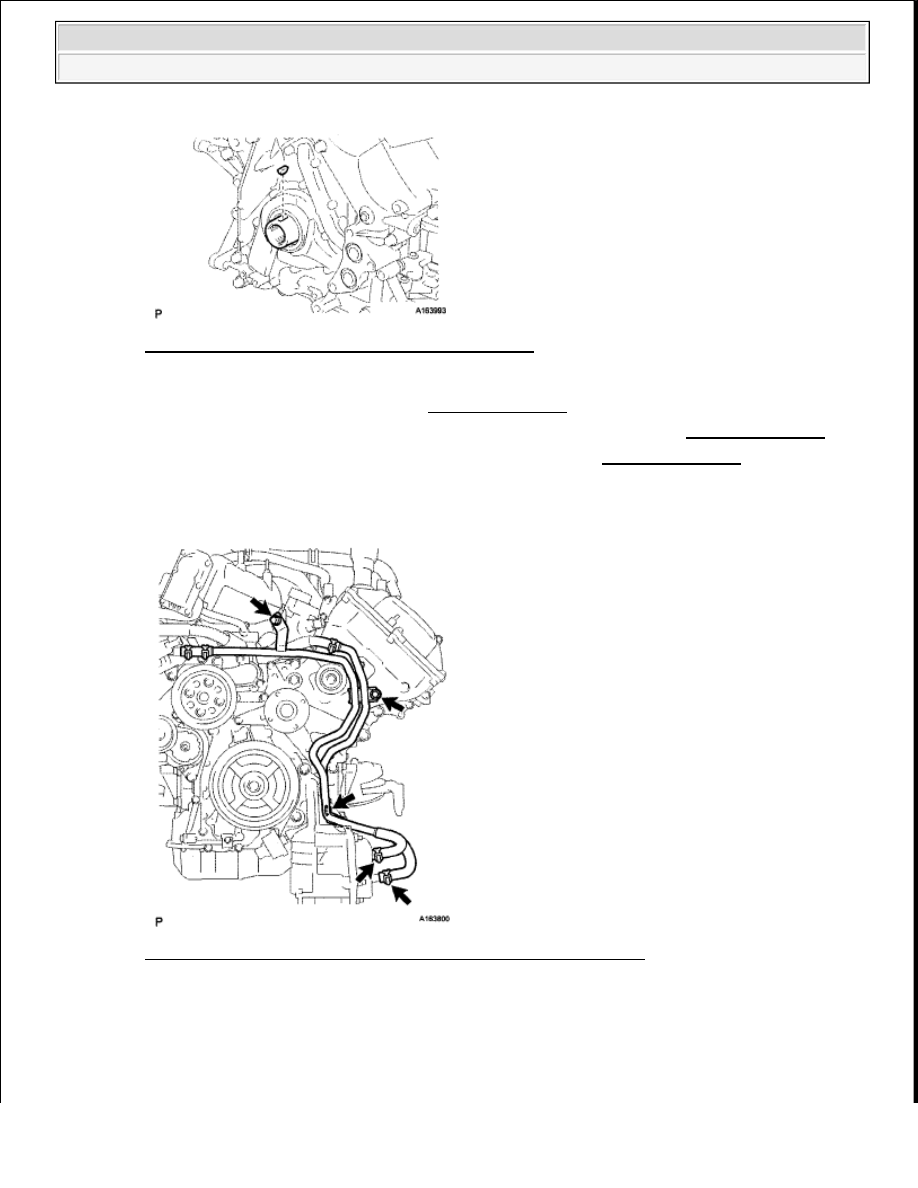

Fig. 160: Identifying Crankshaft Timing Gear Key
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

REMOVE FRONT CRANKSHAFT OIL SEAL

a

Using a screwdriver, pry out the oil seal

HINT:



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Tape the screwdriver tip before use

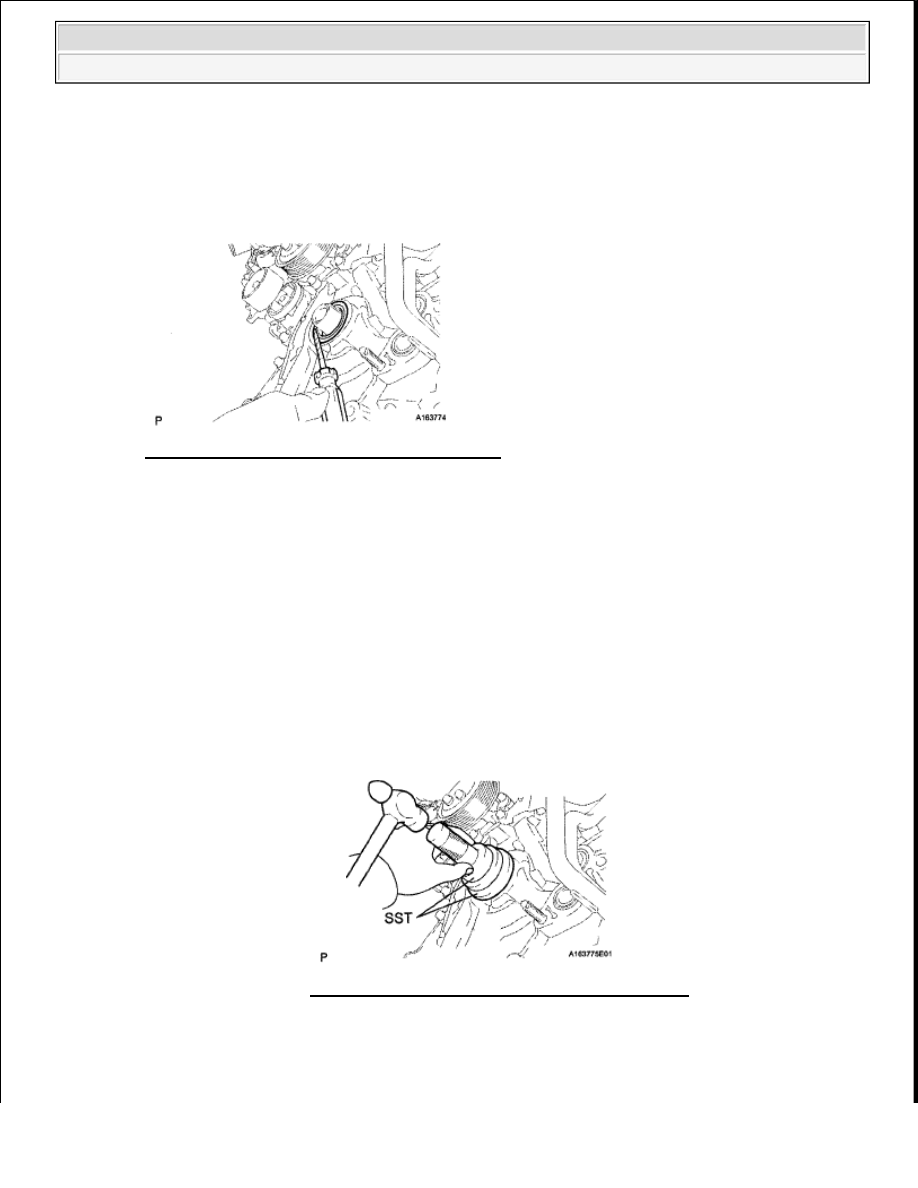

Fig. 161: Removing Front Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL FRONT CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal to a depth between 0 to 1 0 mm (0 to 0 0394 in ) from
the timing chain cover edge

SST 09223-22010,09506-35010

2

INSTALL CRANKSHAFT TIMING GEAR KEY

a

Install the crankshaft timing gear key

NOTE:

Do not damage the surface of the oil seal press fit hole and
crankshaft.

NOTE:



Keep the lip free from foreign matter.



Do not tap the oil seal at an angle.

Fig. 162: Installing Front Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































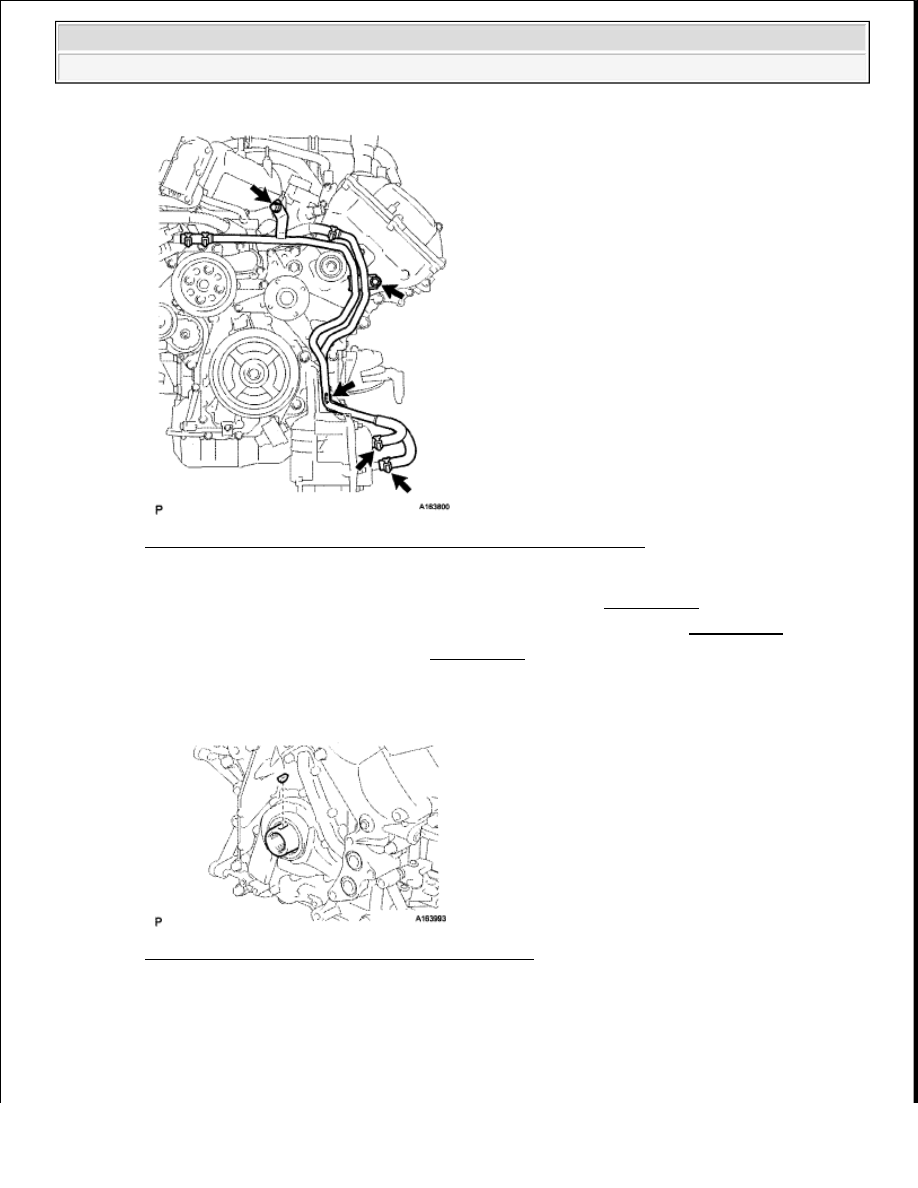

Fig. 163: Identifying Crankshaft Timing Gear Key
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL CRANKSHAFT PULLEY (See INSTALLATION )

4

INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler) (See INSTALLATION )

5

INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See INSTALLATION )

6

CONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

a

Connect the 2 water by-pass hoses to the oil cooler

Fig. 164: Locating No. 2 Water By-Pass Pipe Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 3 by-pass pipe bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































7

INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/ o Oil Cooler) (See INSTALLATION )

8

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (See INSTALLATION )

9

CONNECT FRONT STABILIZER BAR

a

Connect the stabilizer bar and install the 2 stabilizer bushes and 2 stabilizer brackets with the 4
bolts

Torque: 69 N*m (704 kgf*cm, 51 ft.*lbf)

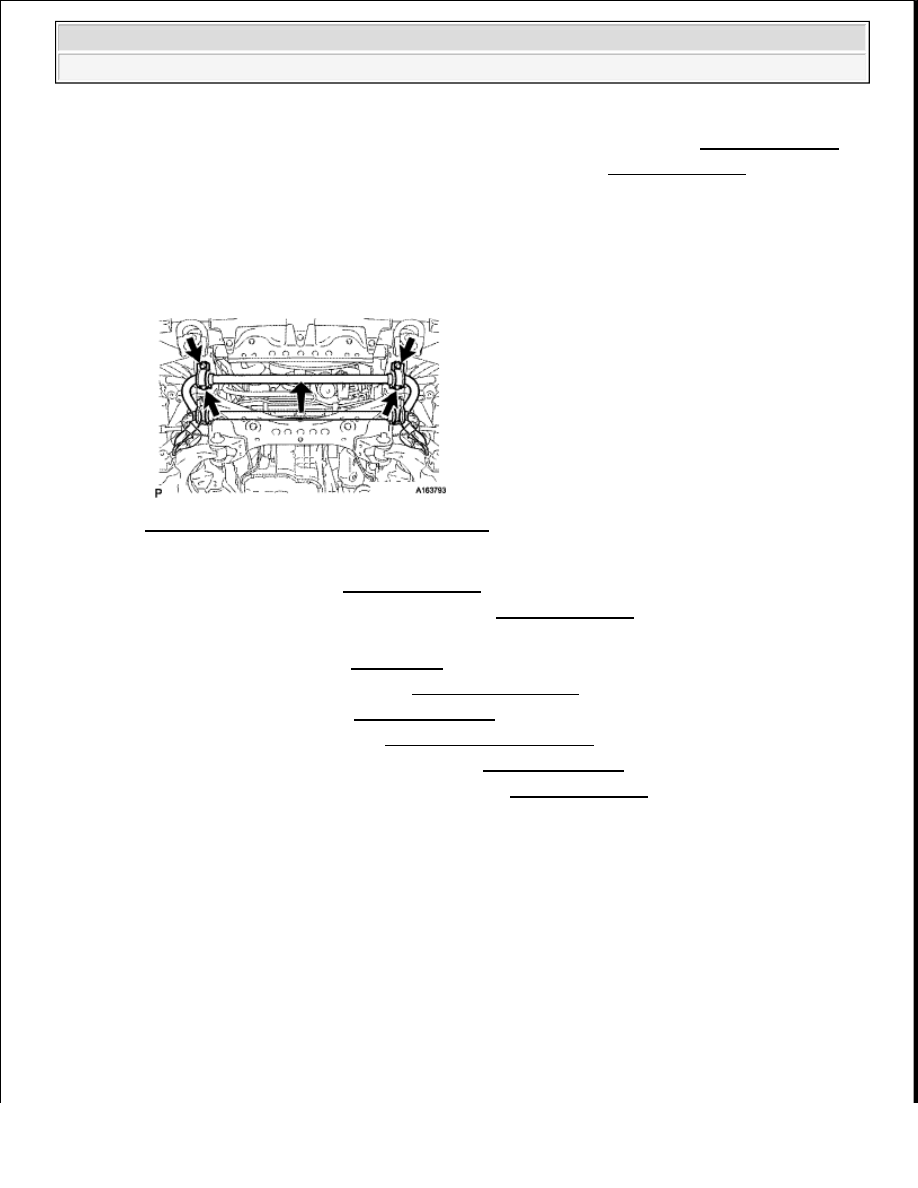

Fig. 165: Locating Front Stabilizer Bar Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

INSTALL FAN SHROUD (See INSTALLATION )

11

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

12

INSTALL INLET RADIATOR HOSE

13

ADD ENGINE COOLANT (See COOLANT )

14

INSPECT FOR COOLANT LEAK (See COOLING SYSTEM )

15

INSPECT FOR OIL LEAK (See REPLACEMENT )

16

CHECK ENGINE OIL LEVEL (See LUBRICATION SYSTEM )

17

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

18

INSTALL V-BANK COVER SUB-ASSEMBLY (See INSTALLATION )

REAR CRANKSHAFT OIL SEAL

COMPONENTS
