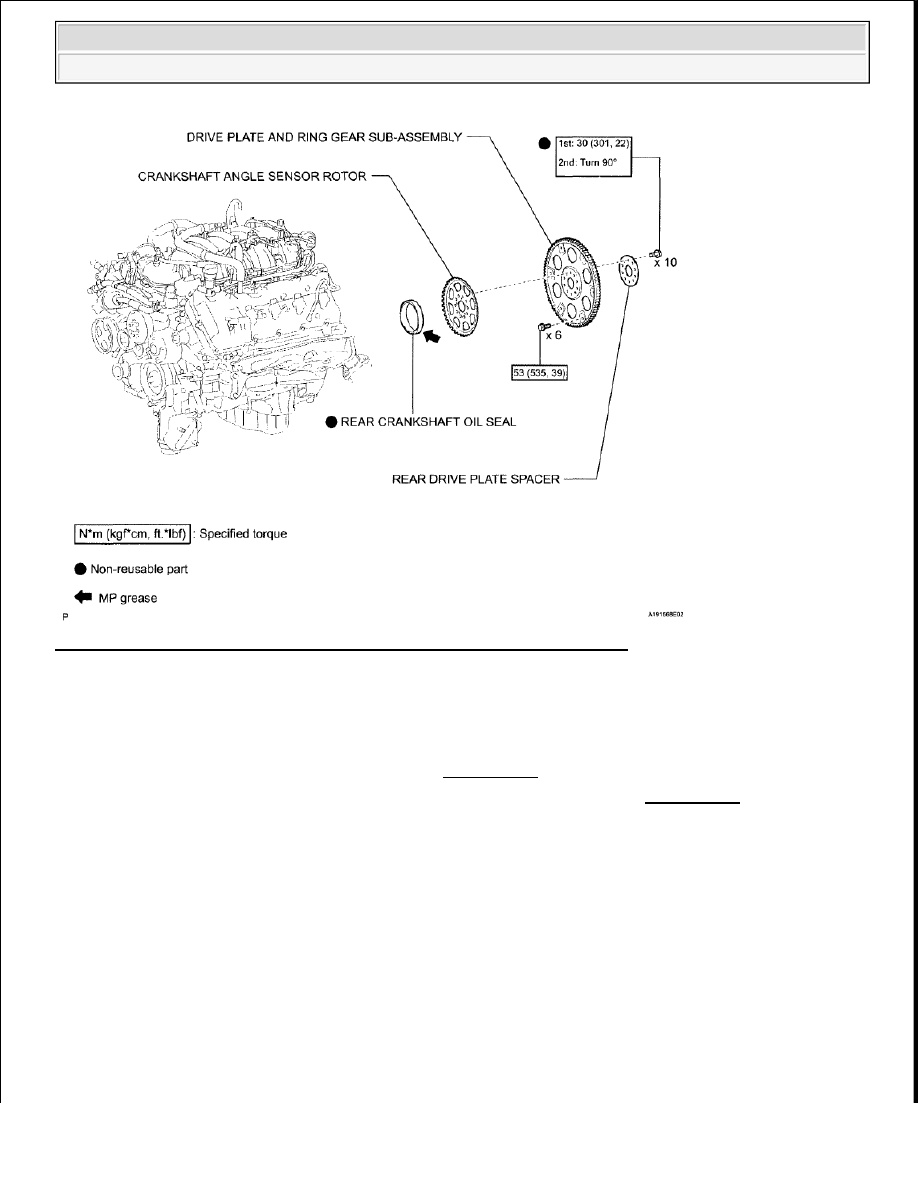

Fig. 166: Identifying Rear Crankshaft Oil Seal With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

a

Remove the automatic transmission (See REMOVAL )

2

REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (See REMOVAL )

3

REMOVE REAR CRANKSHAFT OIL SEAL

a

Using a knife, cut off the lip of the oil seal

b

Using a screwdriver, pry out the oil seal

HINT:

Tape the screwdriver tip before use

NOTE:

Do not damage the surface of the oil seal press fit hole and
crankshaft.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

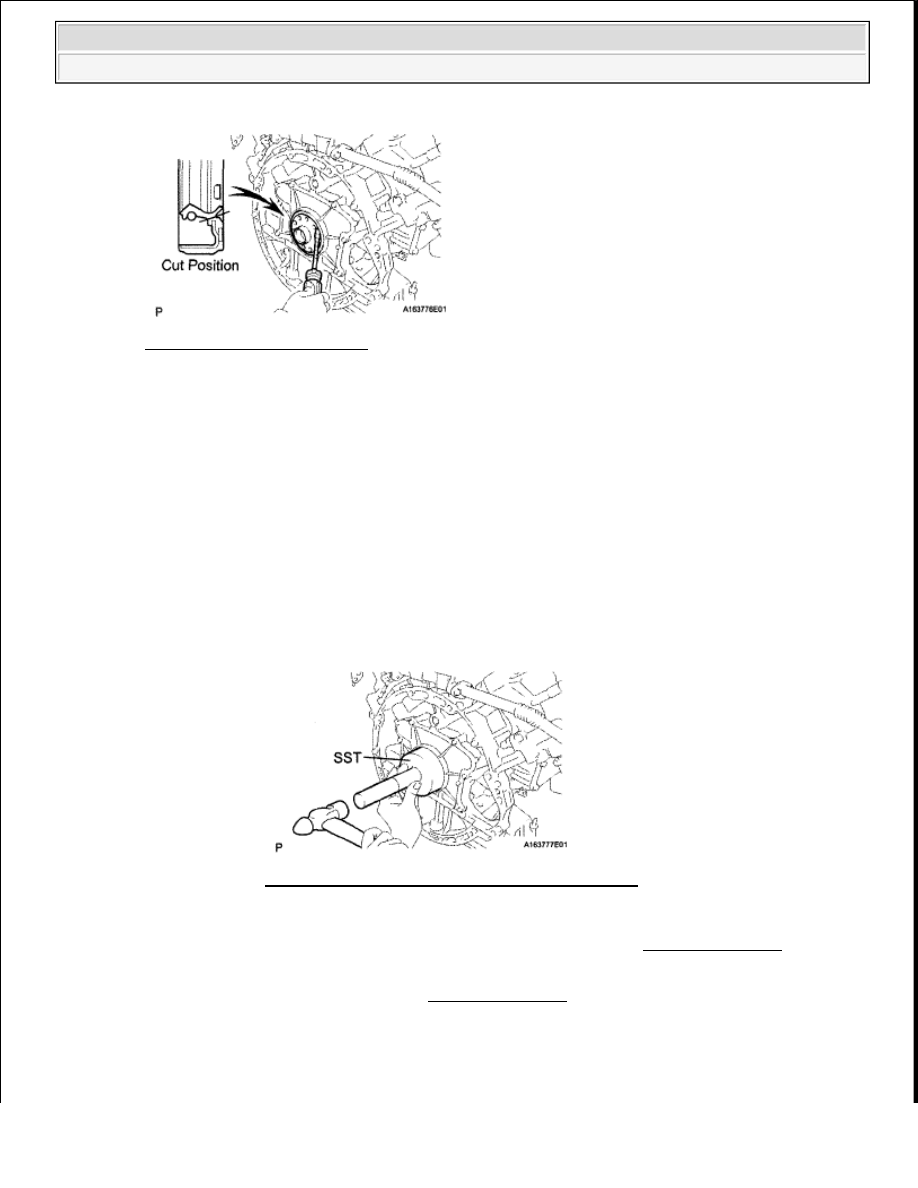

Fig. 167: Prying Out Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL REAR CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal until its surface is flush with the rear oil seal retainer
edge

SST 09223-56010

2

INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (See INSTALLATION )

3

INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

a

Install the automatic transmission (See INSTALLATION )

ENGINE ASSEMBLY

COMPONENTS

NOTE:



Keep the lip free from foreign matter.



Do not tap on the oil seal at an angle.

Fig. 168: Installing Rear Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

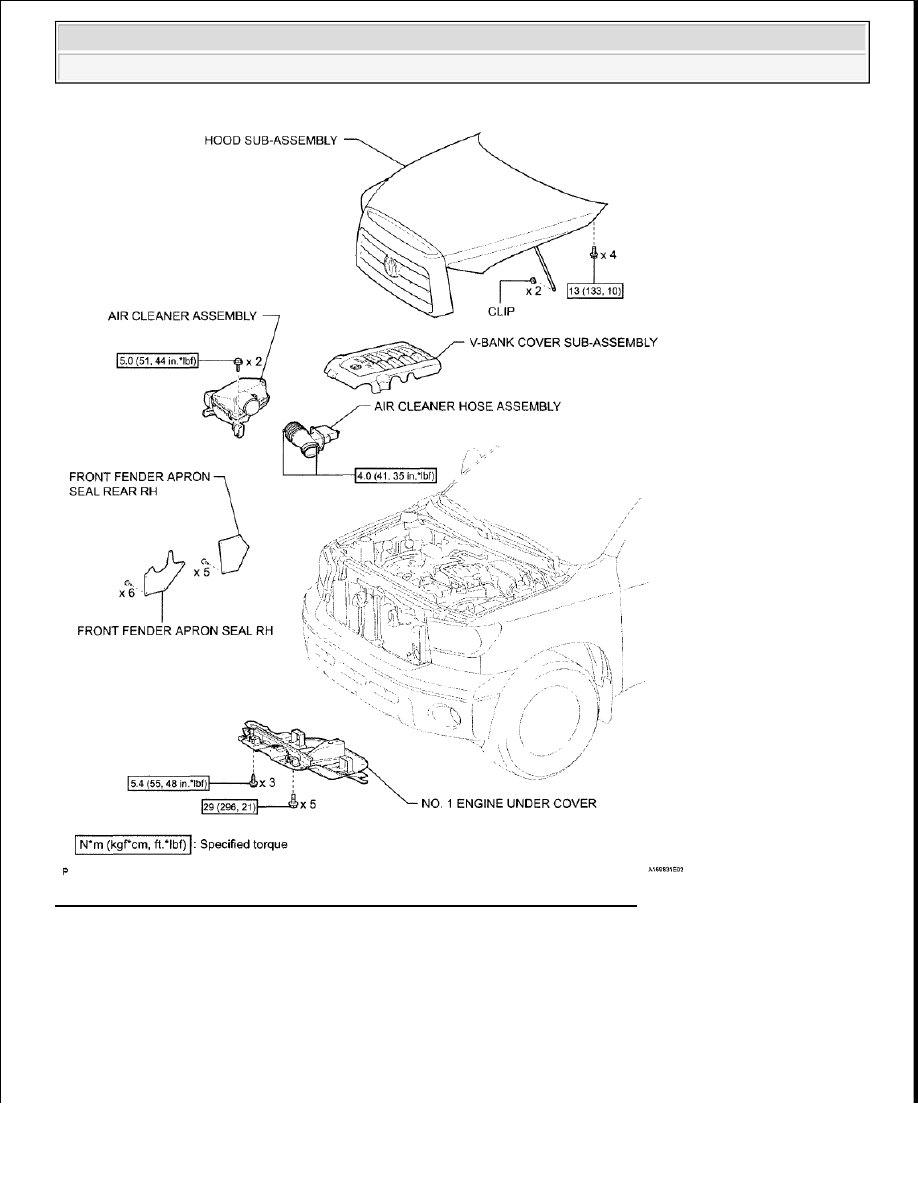

Fig. 169: Identifying Engine Assembly With Torque Specifications (1 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































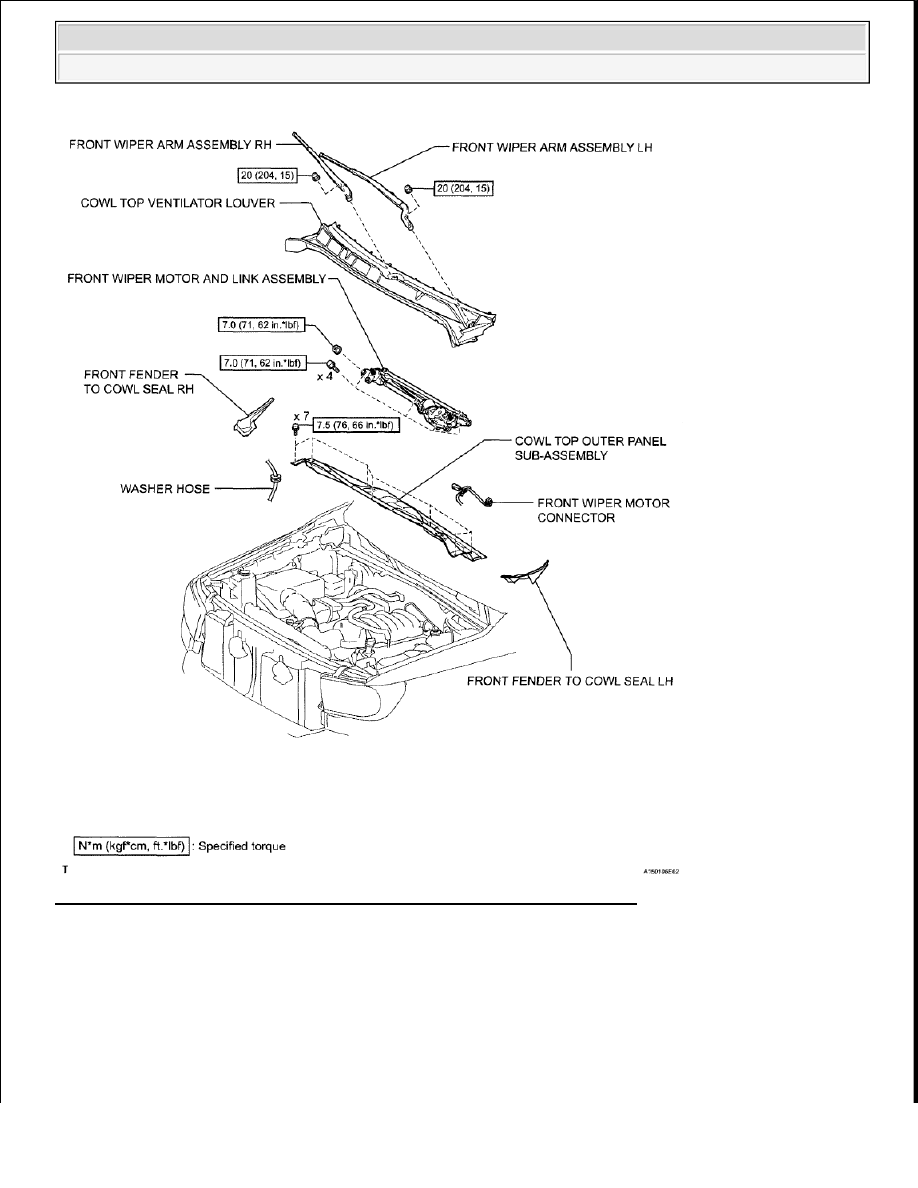

Fig. 170: Identifying Engine Assembly With Torque Specifications (2 Of 13)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
