STANDARD BEARING CENTER WALL THICKNESS SPECIFICATIONS (OTHER
JOURNALS)

06 to

08

5

2 504 to 2 507 (0 0986 to

0 0987 in )

6

2 491 to 2 494 (0 0981 to

0 0982 in )

09 to

11

6

2 507 to 2 510 (0 0987 to

0 0988 in )

6

2 491 to 2 494 (0 0981 to

0 0982 in )

12 to

14

6

2 507 to 2 510 (0 0987 to

0 0988 In )

7

2 494 to 2 497 (0 0982 to

0 0983 in )

15 to

17

7

2 510 to 2 513 (0 0988 to

0 0989 in )

7

2 494 to 2 497 (0 0982 to

0 0983 in )

18 to

20

7

2 510 to 2 513 (0 0988 to

0 0989 In )

8

2 497 to 2 500 (0 0983 to

0 0984 in )

21 to

23

8

2 513 to 2 516 (0 0989 to

0 0991 in )

8

2 497 to 2 500 (0 0983 to

0 0984 In )

24 to

26

8

2 513 to 2 516 (0 0989 to

0 0991 in )

9

2 500 to 2 503 (0 0984 to

0 0985 In )

27 to

28

9

2 516 to 2 519 (0 0991 to

0 0992 in )

9

2 500 to 2 503 (0 0984 to

0 0985 in )

(A) +

(B)

Upper Bearing

Lower Bearing

Number

Mark

Specified Condition

Number

Mark

Specified Condition

00 to

02

3

2 482 to 2 485 (0 0977 to

0 0978 in )

4

2 501 to 2 504 (0 0985 to

0 0986 in )

03 to

05

4

2 485 to 2 488 (0 0978 to

0 0980 in )

4

2 501 to 2 504 (0 0985 to

0 0986 in )

06 to

08

4

2 485 to 2 488 (0 0978 to

0 0980 in )

5

2 504 to 2 507 (0 0986 to

0 0987 in )

09 to

11

5

2 488 to 2 491 (0 0980 to

0 0981 in )

5

2 504 to 2 507 (0 0986 to

0 0987 in )

12 to

14

5

2 488 to 2 491 (0 0980 to

0 0981 in )

6

2 507 to 2 510 (0 0987 to

0 0988 in )

15 to

17

6

2 491 to 2 494 (0 0981 to

0 0982 in )

6

2 507 to 2 510 (0 0987 to

0 0988 in )

18 to

20

6

2 491 to 2 494 (0 0981 to

0 0982 In )

7

2 510 to 2 513 (0 0988 to

0 0989 In )

21 to

23

7

2 494 to 2 497 (0 0982 to

0 0983 in )

7

2 510 to 2 513 (0 0988 to

0 0989 in )

24 to

26

7

2 494 to 2 497 (0 0982 to

0 0983 in )

8

2 513 to 2 516 (0 0989 to

0 0991 in )

27 to

28

8

2 497 to 2 500 (0 0983 to

0 0984 in )

8

2 513 to 2 516 (0 0989 to

0 0991 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































h

Completely remove the Plastigage

11

INSPECT CONNECTING ROD BOLT

a

Using a vernier caliper, measure the tension portion diameter of the bolt

Standard diameter:

8.5 to 8.6 mm (0.335 to 0.339 in.)

Minimum diameter:

8.3 mm (0.327 in.)

If the diameter is less than the minimum, replace the bolt

Fig. 124: Measuring Tension Portion Diameter Of Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

INSPECT CRANKSHAFT BEARING CAP SET BOLT

a

Using a vernier caliper, measure the minimum diameter of the elongated thread at the measuring
point

Standard diameter

CRANKSHAFT BEARING CAP SET BOLT STANDARD DIAMETER SPECIFICATIONS

Minimum diameter

CRANKSHAFT BEARING CAP SET BOLT MINIMUM DIAMETER SPECIFICATIONS

Item

Specified Condition

Bolt A 10 5 to 11 0 mm (0 413 to 0 433 in )

Bolt B 9 5 to 10 0 mm (0 374 to 0 394 in )

Item Specified Condition

Bolt A 10 4 mm (0 409 in )

Bolt B 9 4 mm (0 370 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 125: Measuring Minimum Diameter Of Elongated Thread
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the diameter is less than the minimum, replace the bolt

13

INSPECT NO. 1 OIL NOZZLE SUB-ASSEMBLY

a

Push the check valve with a pin to check if it is stuck  If stuck, replace the oil nozzle

Fig. 126: Pushing Check Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Push the check valve with a pin to check if it moves smoothly

If it does not move smoothly, clean or replace the oil nozzle



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































c

While covering A, apply air into B  Check that air does not leak through C  Perform the check
again while covering B and applying air into A  If air leaks, clean or replace the oil nozzle

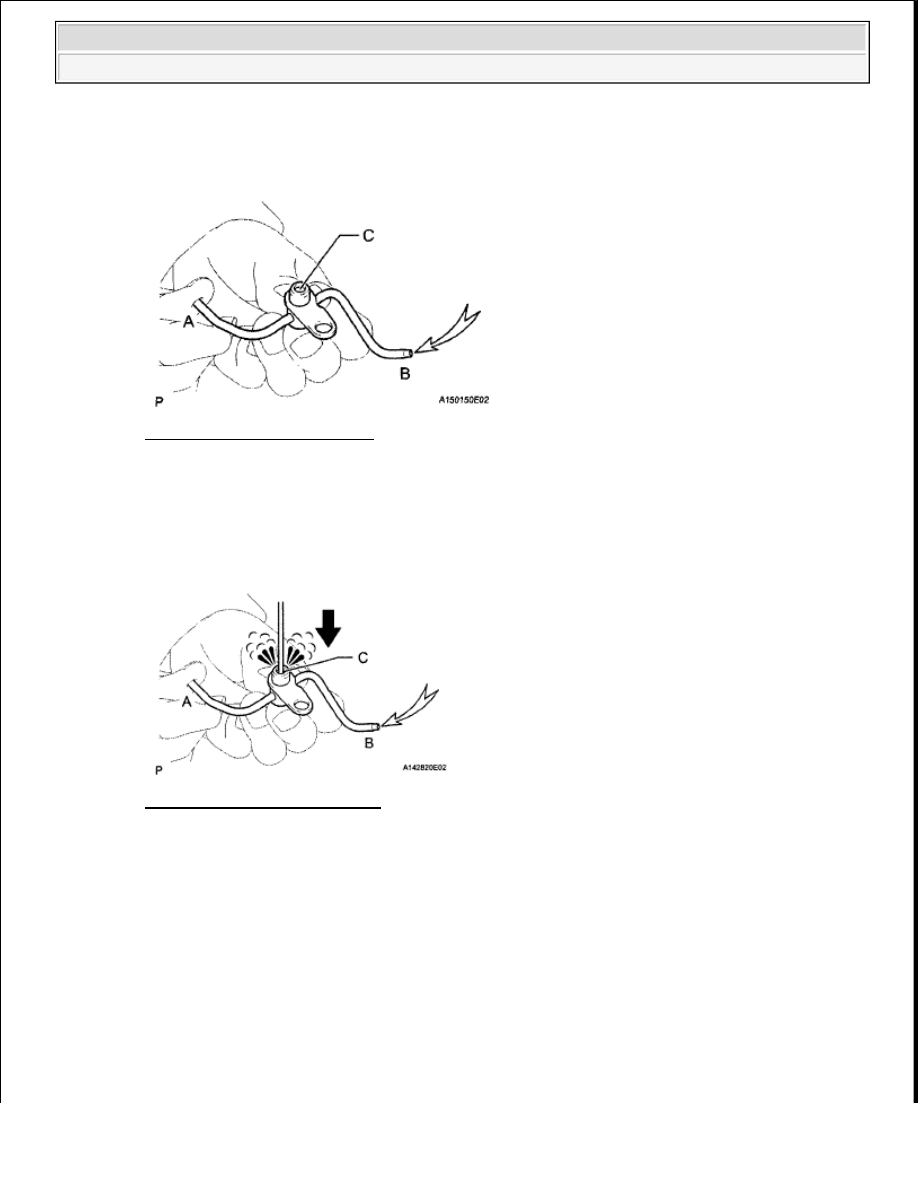

Fig. 127: Checking Oil Nozzle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Push the check valve while covering A, and apply air into B  Check that air passes through C
Perform the check again while covering B, pushing the check valve and applying air into A

If air does not pass through C, clean or replace the oil nozzle

Fig. 128: Pushing Check Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

1

REPLACE STRAIGHT PIN

a

Remove the straight pins

b

Using a plastic-faced hammer, tap in new straight pins to the cylinder block

NOTE:

It is not necessary to remove the straight pin unless it is being replaced.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
