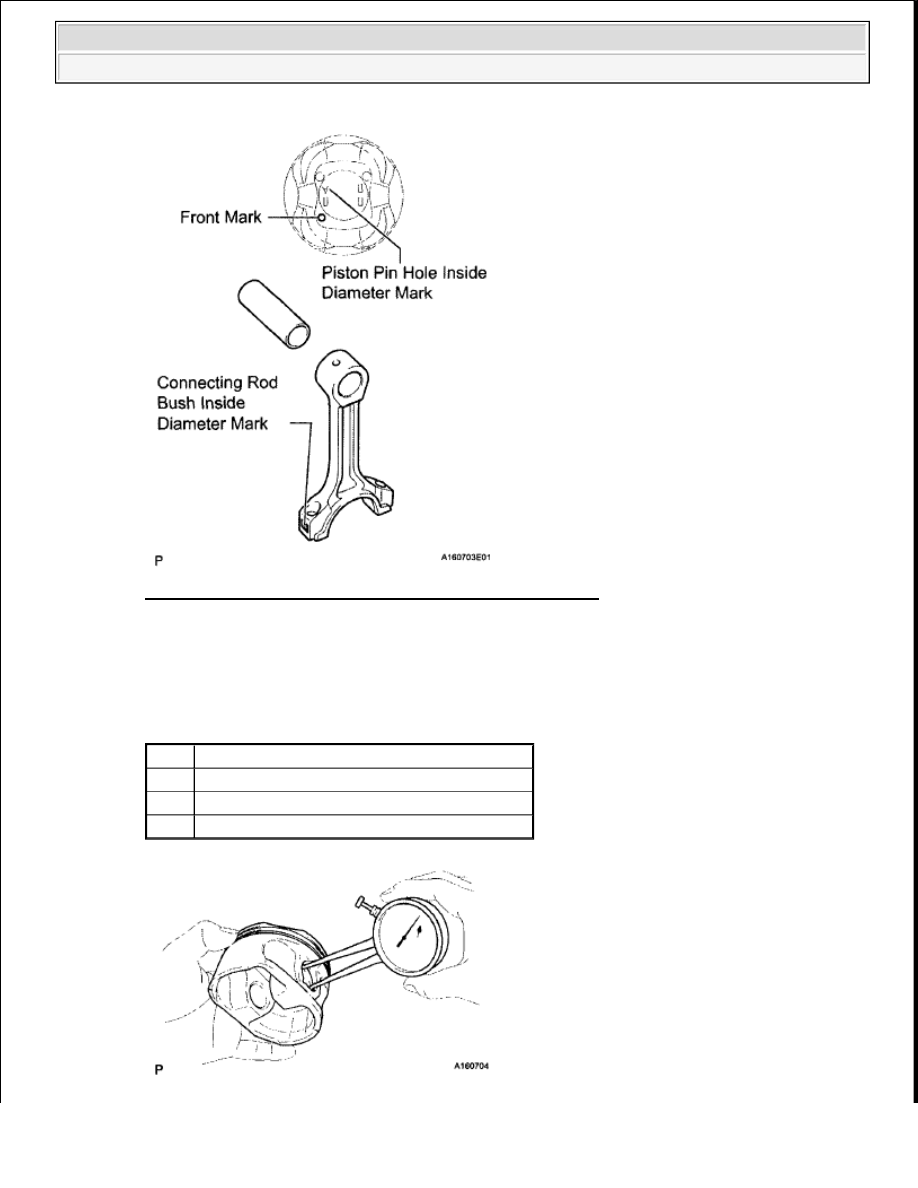

Fig. 112: Identifying Piston Pin And Inside Diameter Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Using a caliper gauge, measure the inside diameter of the piston pin hole

Standard piston pin hole inside diameter

STANDARD PISTON PIN HOLE INSIDE DIAMETER SPECIFICATION

Mark

Specified Condition

A

21 998 to 22 001 mm (0 86606 to 0 86618 in )

B

22 002 to 22 004 mm (0 86622 to 0 86630 in )

C

22 005 to 22 007 mm (0 86634 to 0 86642 In )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 113: Measuring Inside Diameter Of Piston Pin Hole
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Using a micrometer, measure the piston pin diameter

Standard piston pin diameter

STANDARD PISTON PIN DIAMETER SPECIFICATION

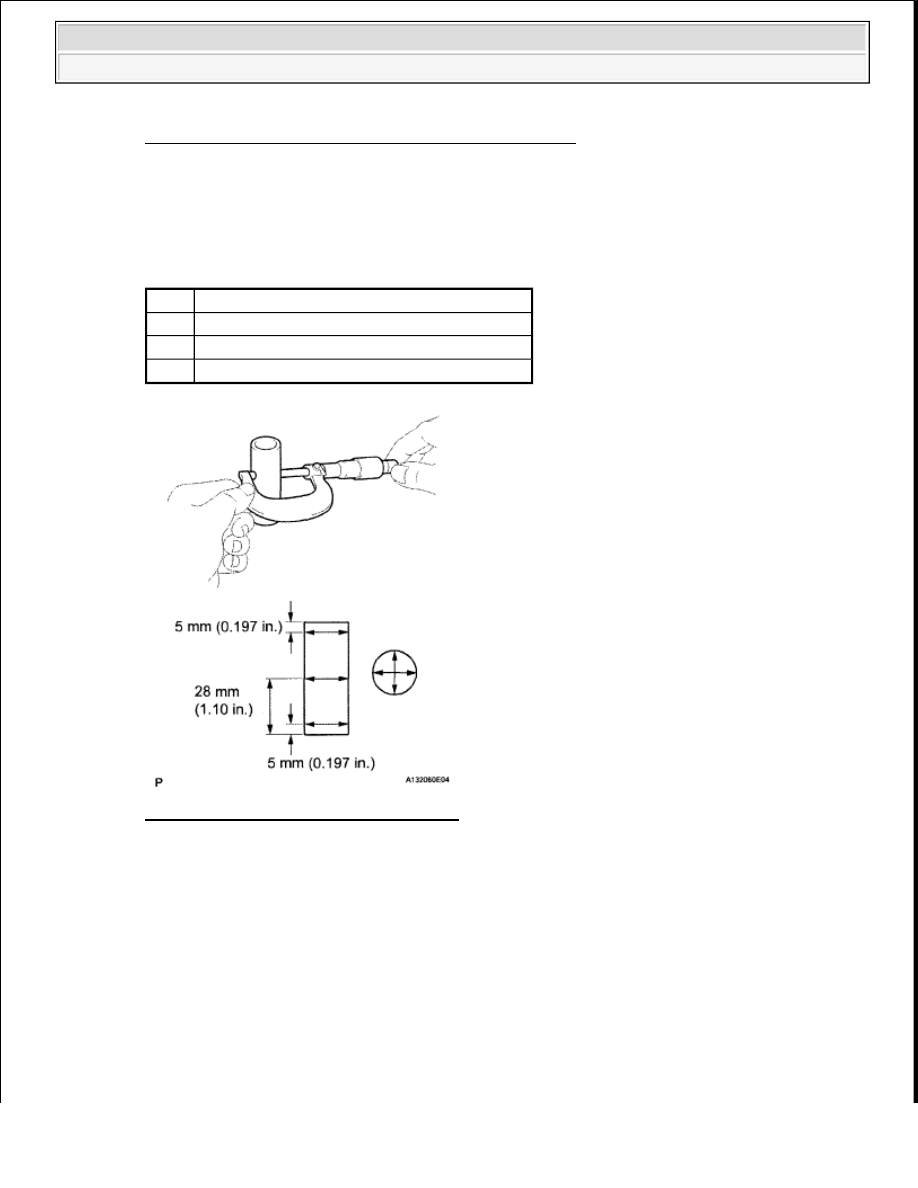

Fig. 114: Measuring Piston Pin Diameter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Subtract the piston pin diameter measurement from the piston pin hole diameter measurement

Standard oil clearance:

-0.002 to 0.004 mm (-0.0000787 to 0.000157 in.)

Maximum oil clearance:

0.015 mm (0.000591 in.)

If the oil clearance is more than the maximum, replace the piston and piston pin as a set

Mark

Specified Condition

A

21 997 to 22 000 mm (0 86602 to 0 86614 in )

B

22 001 to 22 003 mm (0 86618 to 0 86626 in )

C

22 004 to 22 006 mm (0 86630 to 0 86638 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































e

Using a caliper gauge, measure the inside diameter of the connecting rod bush

Standard bush inside diameter

STANDARD BUSH INSIDE DIAMETER SPECIFICATION

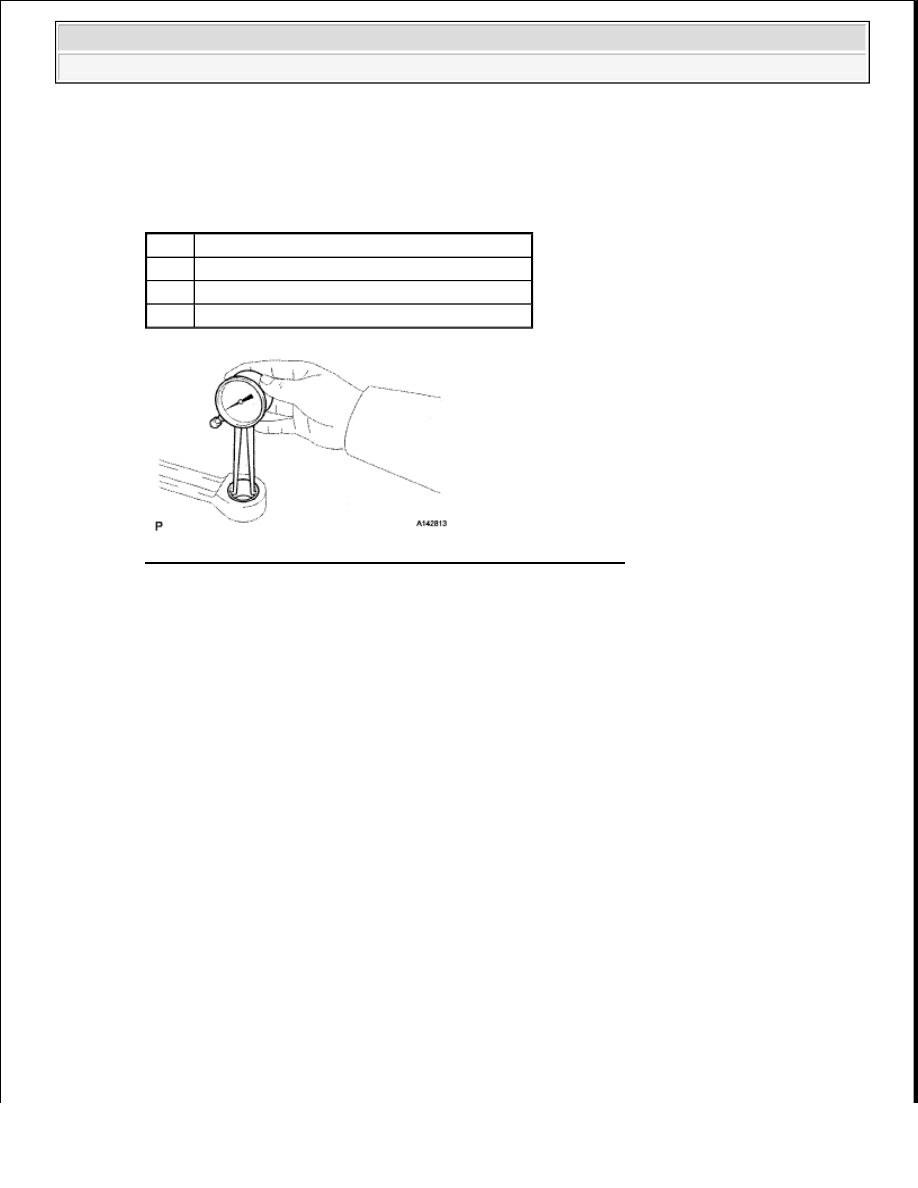

Fig. 115: Measuring Inside Diameter Of Connecting Rod Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f

Subtract the piston pin diameter measurement from the bush inside diameter measurement

Standard oil clearance:

0.005 to 0.011 mm (0.000197 to 0.000433 in.)

Maximum oil clearance:

0.03 mm (0.00118 in.)

If the oil clearance is more than the maximum, replace the connecting rod, and replace the piston
and pin as a set

8

INSPECT CONNECTING ROD SUB-ASSEMBLY

a

Using a rod aligner and feeler gauge, check the connecting rod alignment

1

Check for bend

Maximum bend:

0.05 mm (0.00197 in.) per 100 mm (3.94 in.)

If the bend is more than the maximum, replace the connecting rod

Mark

Specified Condition

A

22 005 to 22 008 mm (0 86634 to 0 86645 in )

B

22 009 to 22 011 mm (0 86649 to 0 86657 in )

C

22 012 to 22 014 mm (0 86661 to 0 86669 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































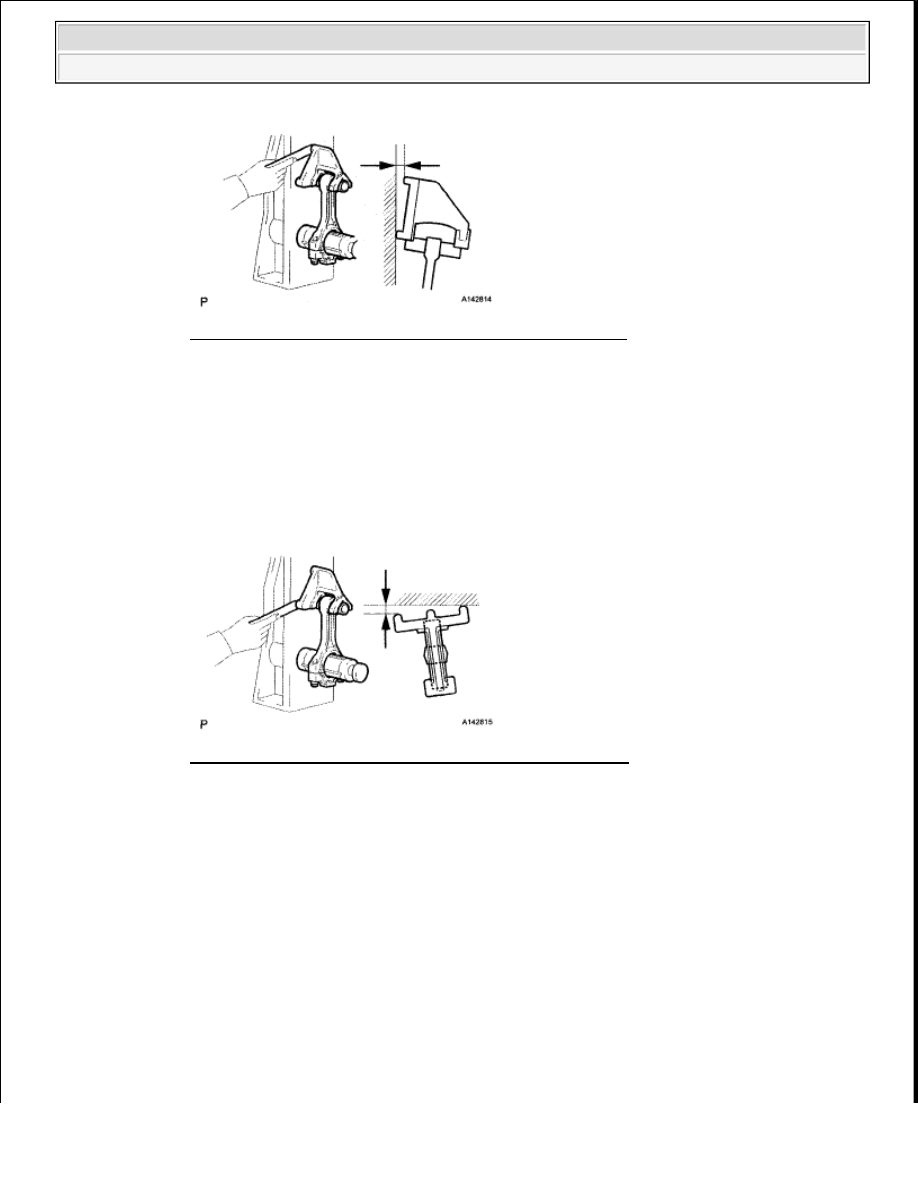

Fig. 116: Checking Connecting Rod Alignment For Bend
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Check for twist

Maximum twist:

0.15 mm (0.00591 in.) per 100 mm (3.94 in.)

If the twist is more than the maximum, replace the connecting rod

Fig. 117: Checking Connecting Rod Alignment For Twist
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

INSPECT CRANKSHAFT

a

Inspect for circle runout

1

Place the crankshaft on V-blocks

2

Using a dial indicator, measure the circle runout at the center journal

Maximum circle runout:

0.06 mm (0.00236 in.)

If the circle runout is more than the maximum, replace the crankshaft
