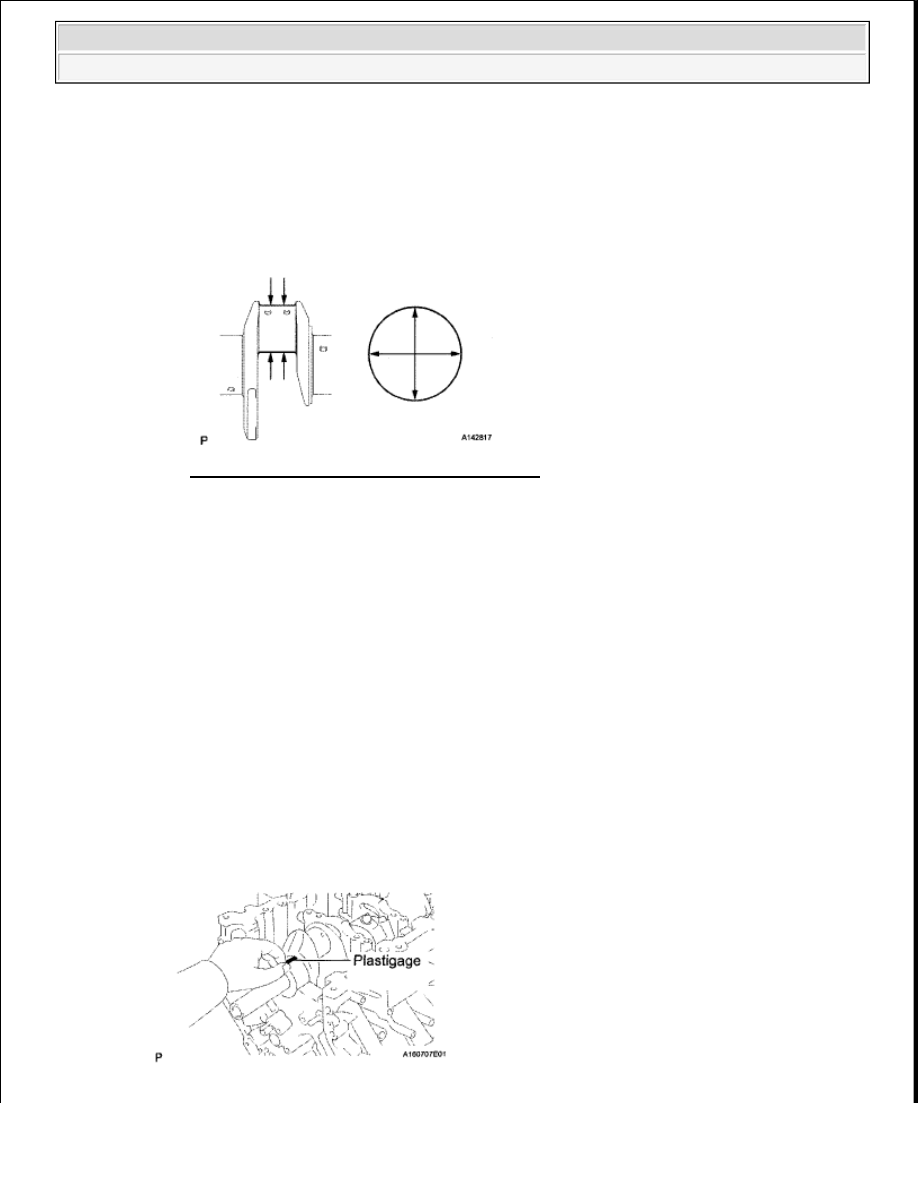

Fig. 118: Measuring Circle Runout
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Inspect the main journals

1

Using a micrometer, measure the diameter of each main journal

Standard journal diameter:

66.988 to 67.000 mm (2.6373 to 2.6378 in.)

If the diameter is not as specified, check the oil clearance  If necessary, replace the
crankshaft

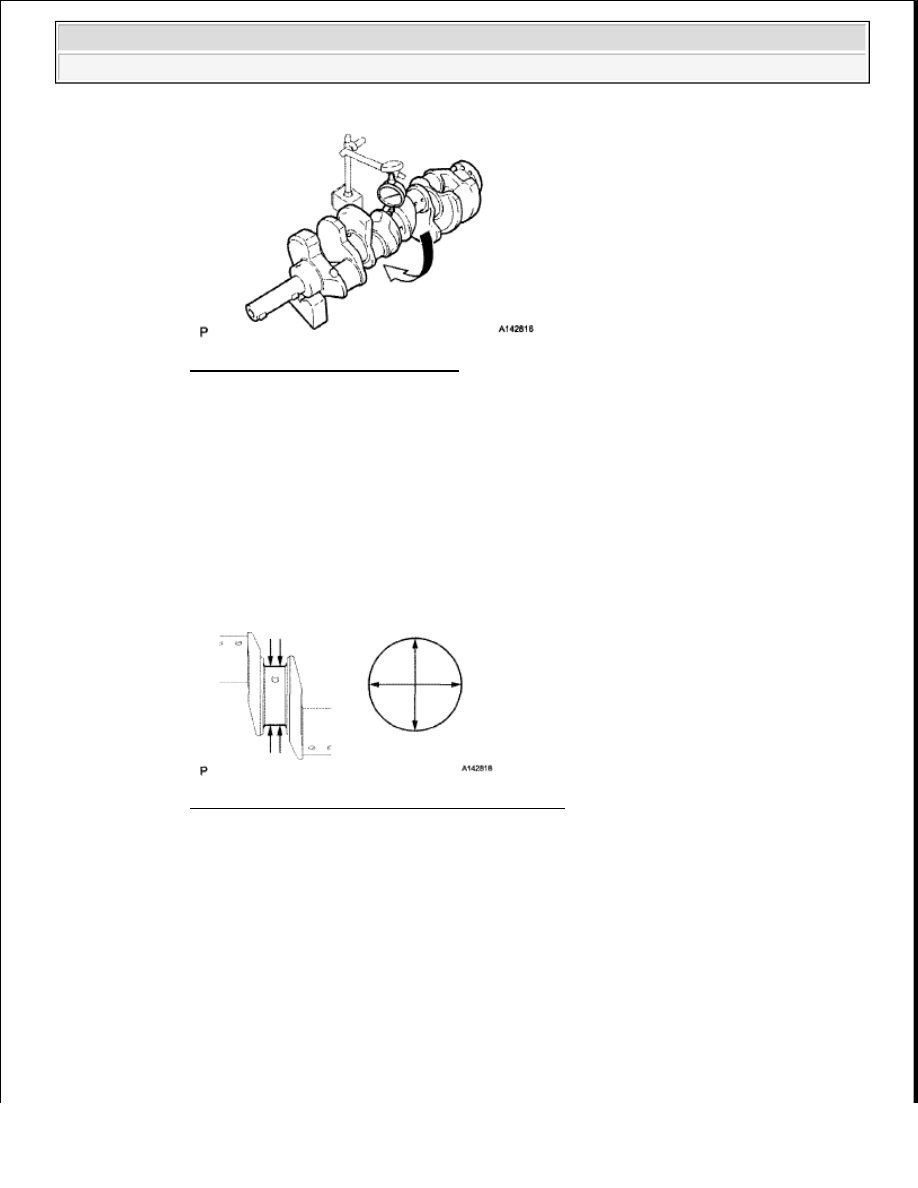

Fig. 119: Identifying Diameter Of Main Journals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Check each main journal for taper and out-of-round as shown in the illustration

Maximum taper and out-of-round:

0.02 mm (0.000787 in.)

If the taper and out-of-round is more than the maximum, replace the crankshaft

c

Inspect the crank pins

1

Using a micrometer, measure the diameter of each crank pin



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Standard crank pin diameter:

55.982 to 56.000 mm (2.2040 to 2.2047 in.)

If the diameter is not as specified, check the oil clearance  If necessary, replace the
crankshaft

Fig. 120: Identifying Diameter Of Crank Pins
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Check each crank pin for taper and out-of-round as shown in the illustration

Maximum taper and out-of-round:

0.02 mm (0.000787 in.)

If the taper and out-of-round is more than the maximum, replace the crankshaft

10

INSPECT CRANKSHAFT OIL CLEARANCE

a

Clean each main journal and bearing

b

Check each main journal and bearing for pitting and scratches

If the journal or bearing is damaged, replace the bearing

c

Place the crankshaft on the cylinder block

d

Lay a strip of Plastigage across each journal



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 121: Laying Strip Of Plastigage Across Journal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Install the crankshaft bearing caps (See REASSEMBLY )

f

Remove the 30 bolts and bearing caps

g

Measure the Plastigage at its widest point

Standard oil clearance

STANDARD OIL CLEARANCE SPECIFICATION

Maximum oil clearance

MAXIMUM OIL CLEARANCE SPECIFICATION

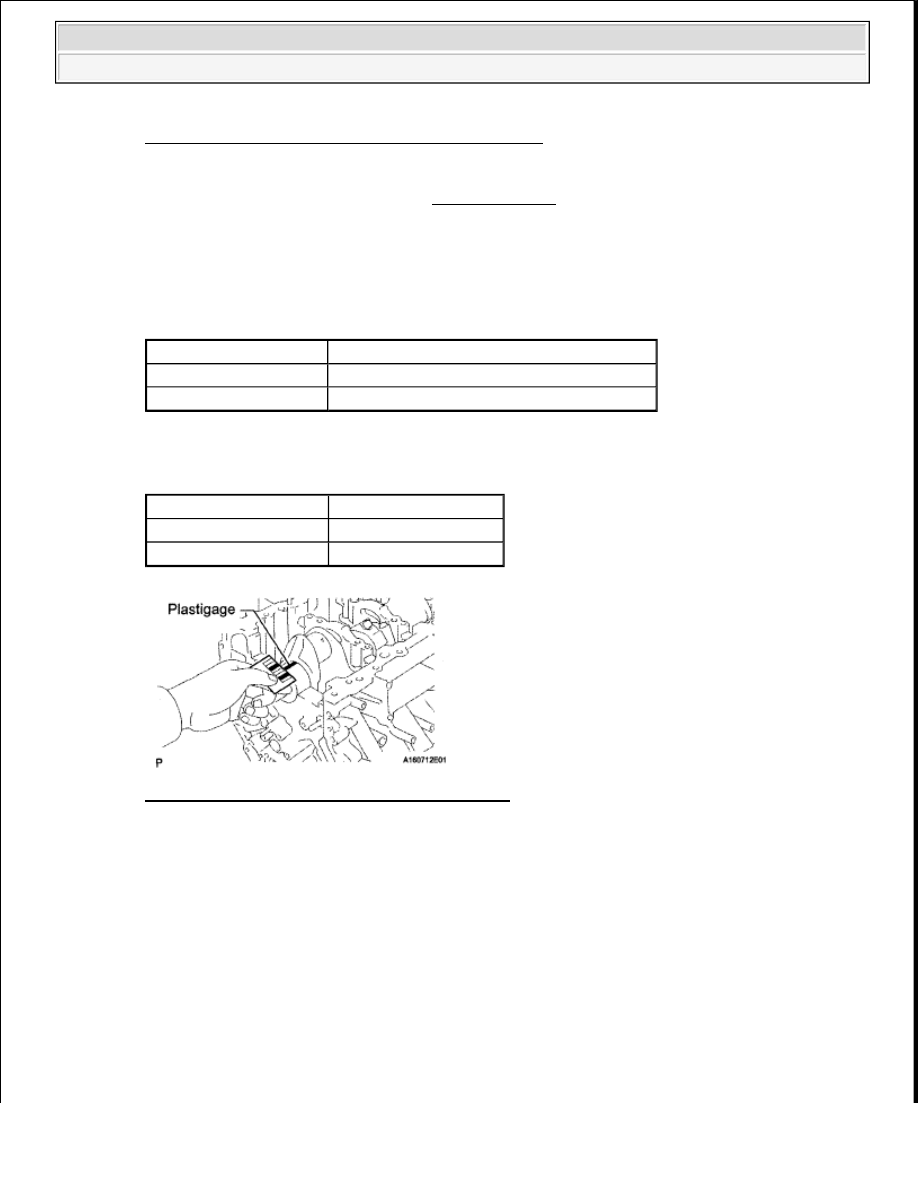

Fig. 122: Measuring Plastigage At Widest Point
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the oil clearance is more than the maximum, replace the bearings  If necessary, replace the
crankshaft

HINT:

If replacing a bearing, replace it with one that has the same number  If the number of the bearing
cannot be determined, select the correct bearing by adding together the numbers imprinted on the
cylinder block and crankshaft  Refer to the table below for the appropriate bearing number  There
are 6 sizes of standard bearings  For the No  1 and No  5 position bearings, use bearings marked 4,
5, 6, 7, 8 and 9  For other bearings, use bearings marked 3, 4, 5, 6, 7 and 8

Number Mark

Specified Condition

No  1 and No  5 journals 0 017 to 0 030 mm (0 000669 to 0 00118 in )

Other journals

0 024 to 0 037 mm (0 000945 to 0 00146 in )

Number Mark

Specified Condition

No  1 and No  S journals 0 050 mm (0 00197 in )

Other journals

0 060 mm (0 00236 in )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































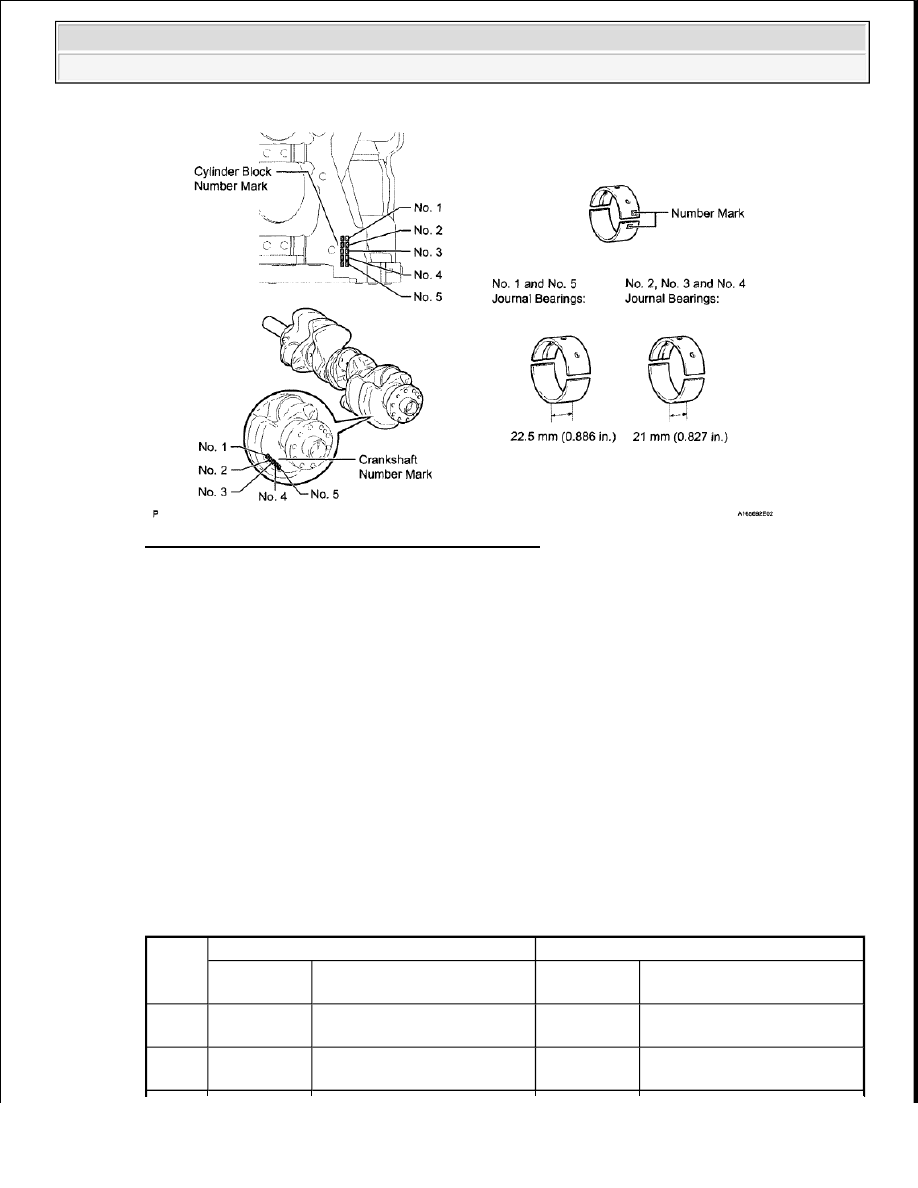

Fig. 123: Identifying Cylinder Block Number Mark
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Example:

Cylinder block "07" + Crankshaft "06" = Total number 13 (Use upper bearing "6" and lower
bearing "7")

HINT:

A = Cylinder block number mark

B = Crankshaft number mark

Standard bearing center wall thickness

No. 1 and No. 5 journals

STANDARD BEARING CENTER WALL THICKNESS SPECIFICATIONS (NO.1 AND 5
JOURNALS)

(A) +

(B)

Upper Bearing

Lower Bearing

Number

Mark

Specified Condition

Number

Mark

Specified Condition

00 to

02

4

2 501 to 2 504 (0 0985 to

0 0986 in )

5

2 488 to 2 491 (0 0980 to

0 0981 in )

03 to

05

5

2 504 to 2 507 (0 0986 to

0 0987 in )

5

2 488 to 2 491 (0 0980 to

0 0981 in )
