3

Connect the positive (+) lead of the battery to terminal 7 and the negative (-) lead to terminal
6

4

Check that the valve is closed

If the result is not as specified, replace the canister assembly

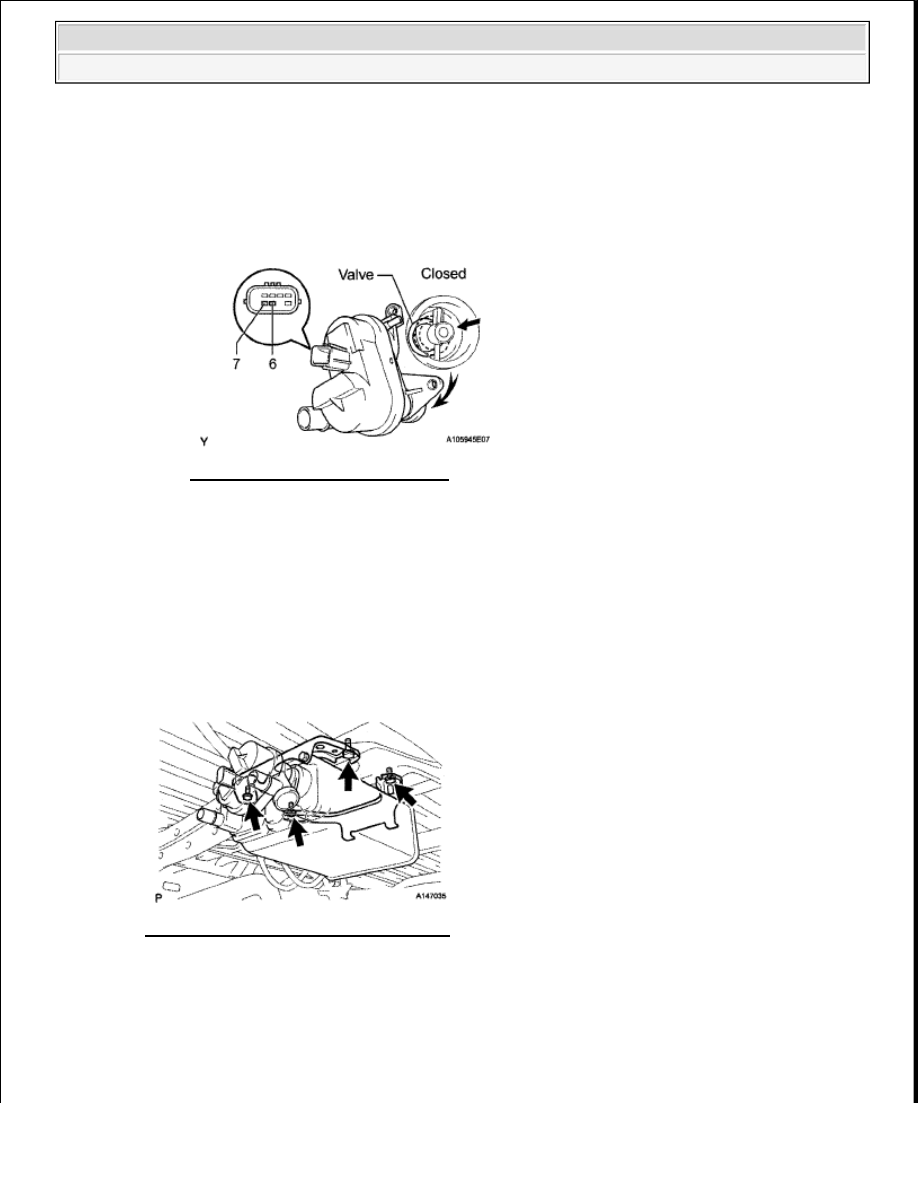

Fig. 95: Checking Valve Is Closed
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

Install the detection pump

INSTALLATION

1

INSTALL CANISTER ASSEMBLY

a

Install the canister with the 4 bolts

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

Fig. 96: Identifying Canister With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the wire harness clamp



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

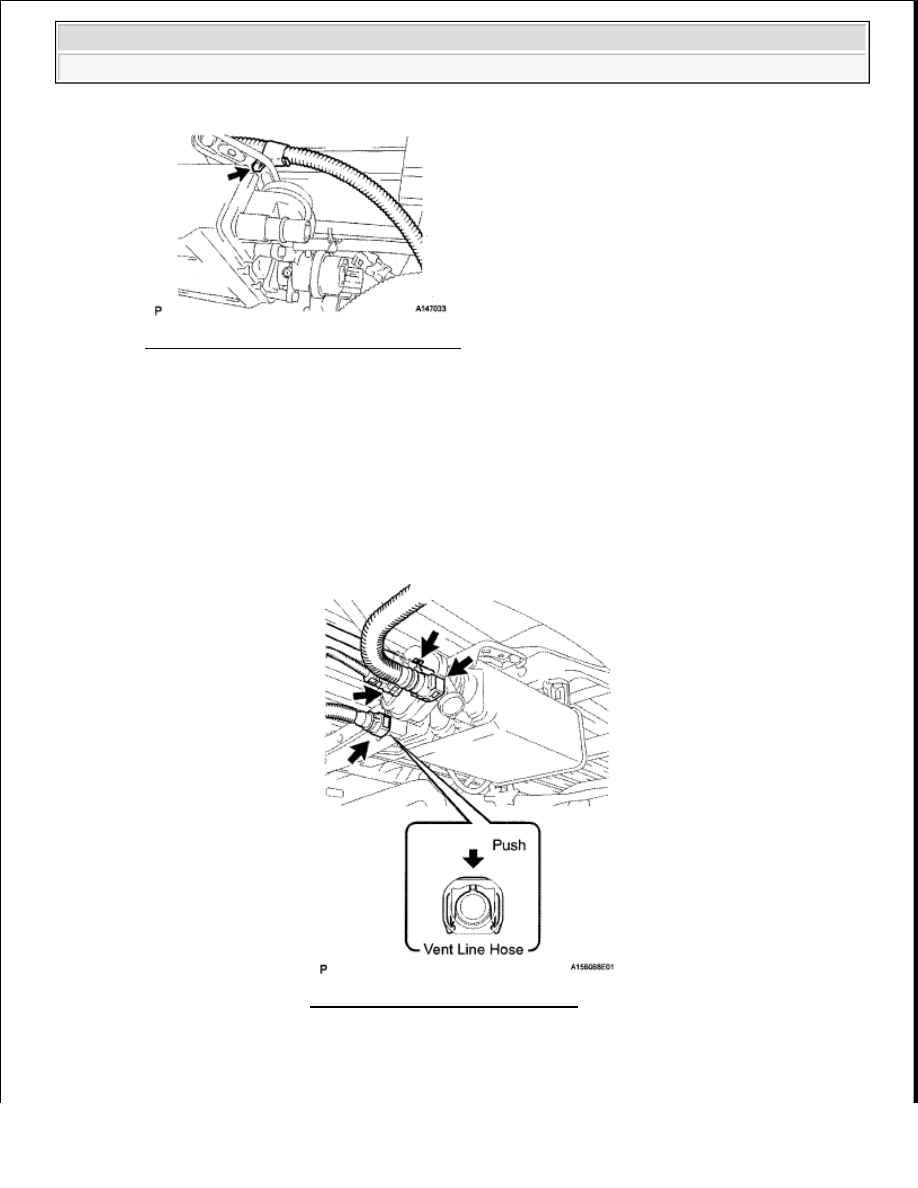

Fig. 97: Identifying Wire Harness Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the vent line hose

1

Push the hose into the port and push the retainer to lock it

d

Connect the air inlet line hose

NOTE:



Check for damage or foreign objects on the connected
part.



After connecting, check that the vent hose and the valve
are securely connected by pulling on them.

Fig. 98: Pushing Hose Into Port
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































e

Connect the purge line hose

f

Connect the connector

g

Connect the wire harness clamp bracket with the nut

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

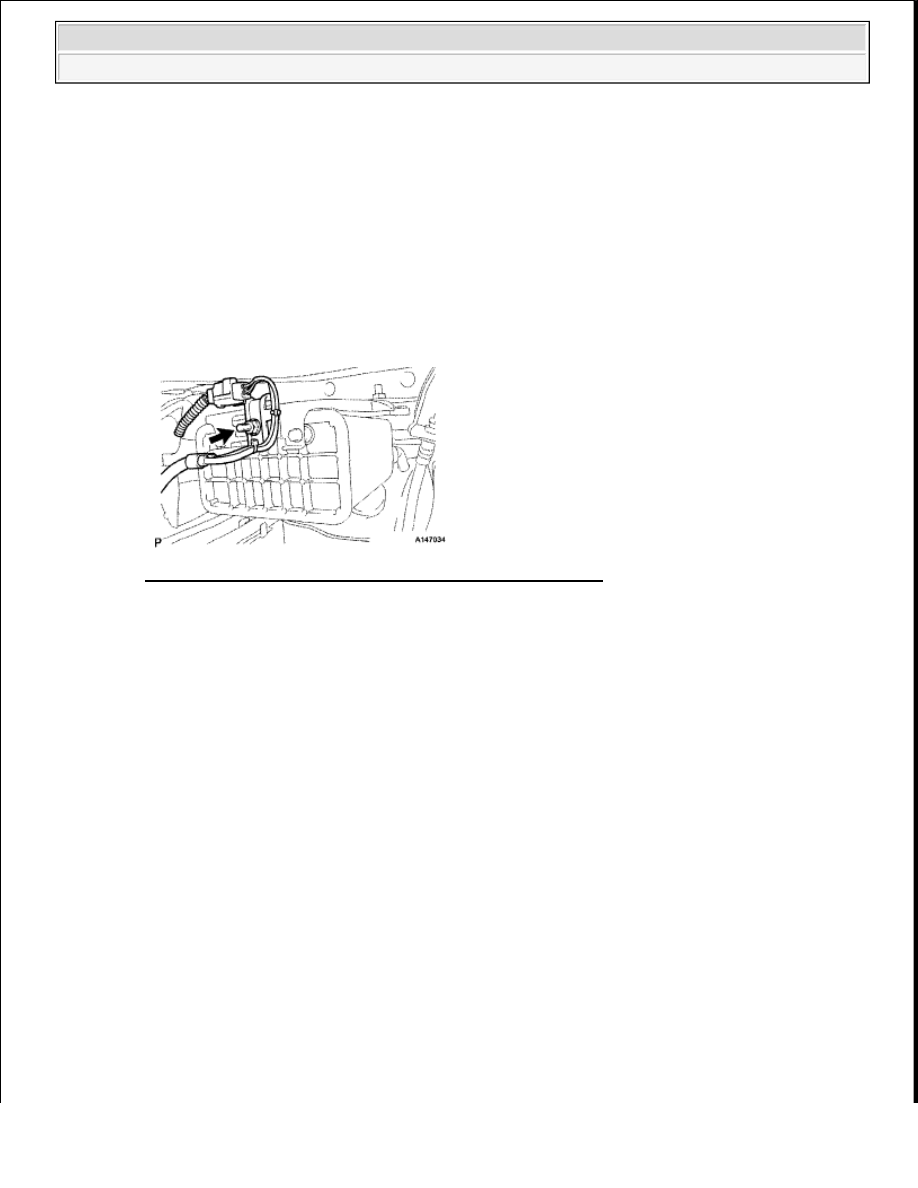

Fig. 99: Identifying Wire Harness Clamp Bracket With Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PURGE VALVE

COMPONENTS

NOTE:



Check for damage or foreign objects on the connected part.



After connecting, check that the vent hose and the valve are
securely connected by pulling on them.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra

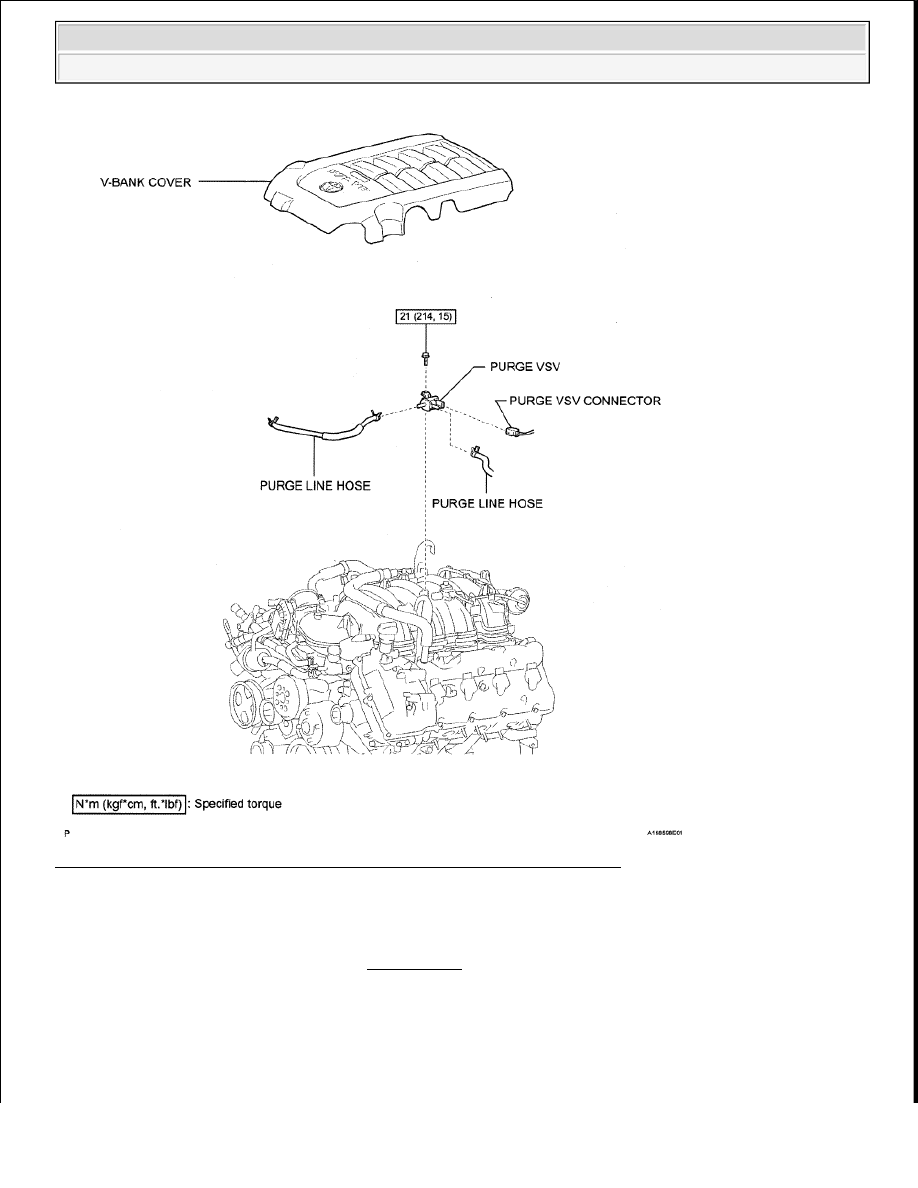

Fig. 100: Identifying Purge Valve Components With Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE V-BANK COVER (See REMOVAL )

2

DISCONNECT PURGE LINE HOSE

a

Disconnect the 2 purge line hoses

3

REMOVE PURGE VSV

a

Disconnect the connector



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra
