Fig. 79: Identifying Air Injection Control Driver Screws (Bank 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL AIR INJECTION CONTROL DRIVER (for Bank 1)

a

Install the air injection control driver with the 2 screws

Torque: 2.0 N*m (20 kgf*cm, 18 in.*lbf)

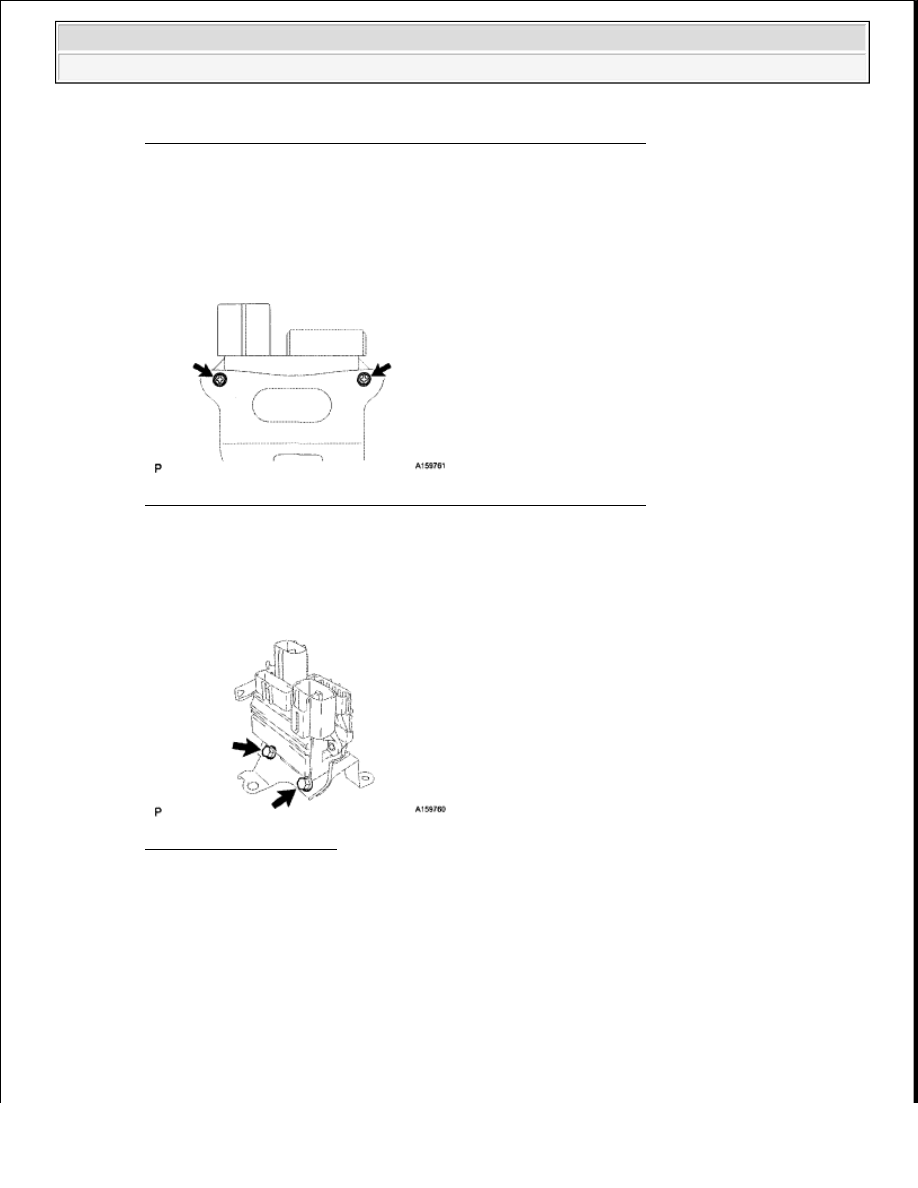

Fig. 80: Identifying Air Injection Control Driver Screws (Bank 1)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 bolts.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

Fig. 81: Identifying Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL AIR INJECTION CONTROL DRIVER ASSEMBLY

a

Install the air injection control driver with the 3 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































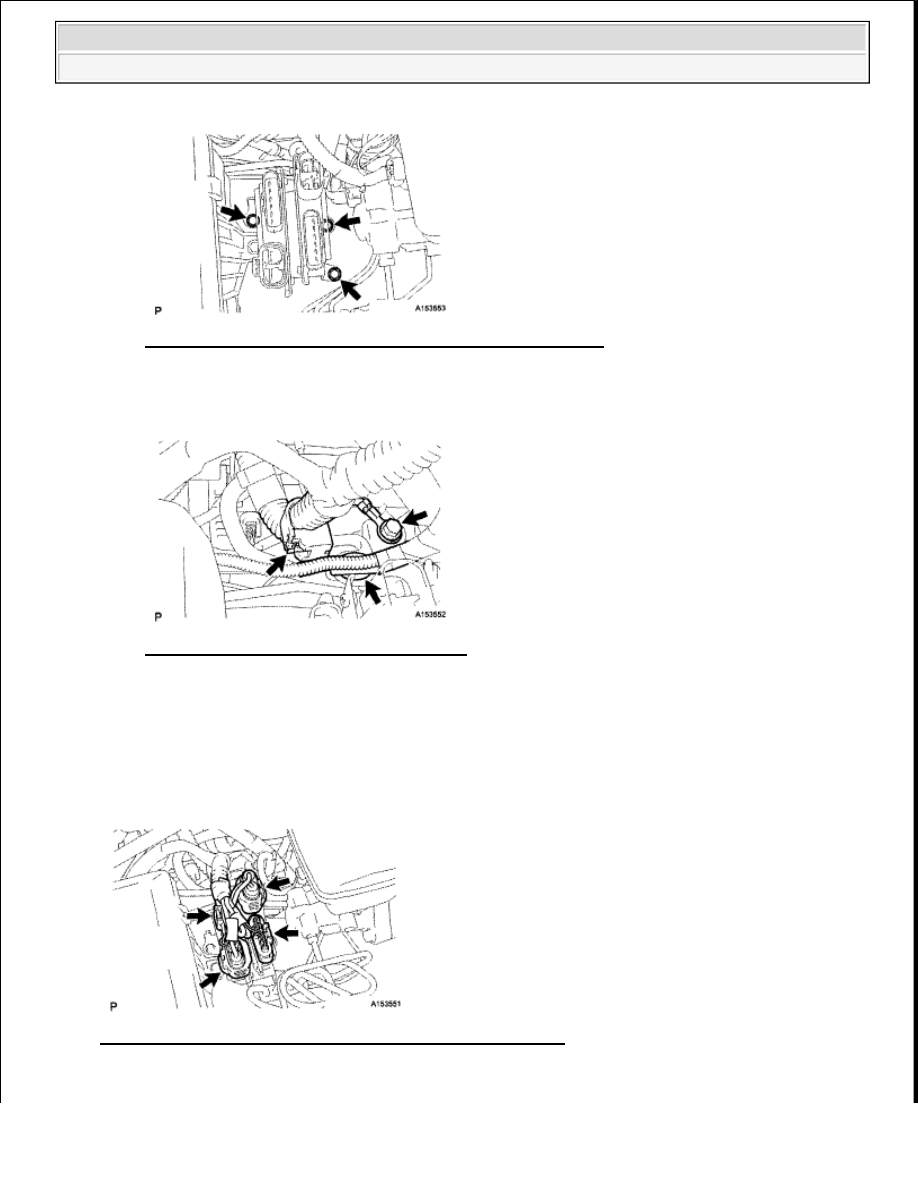

Fig. 82: Identifying Air Injection Control Driver With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the 2 wire harness clamps

Fig. 83: Identifying Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the ground cable with the bolt

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

d

Connect the 4 air injection control driver connectors

Fig. 84: Identifying Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































2

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

CANISTER

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENG NE Emission Control (3UR-FE) - Tundra































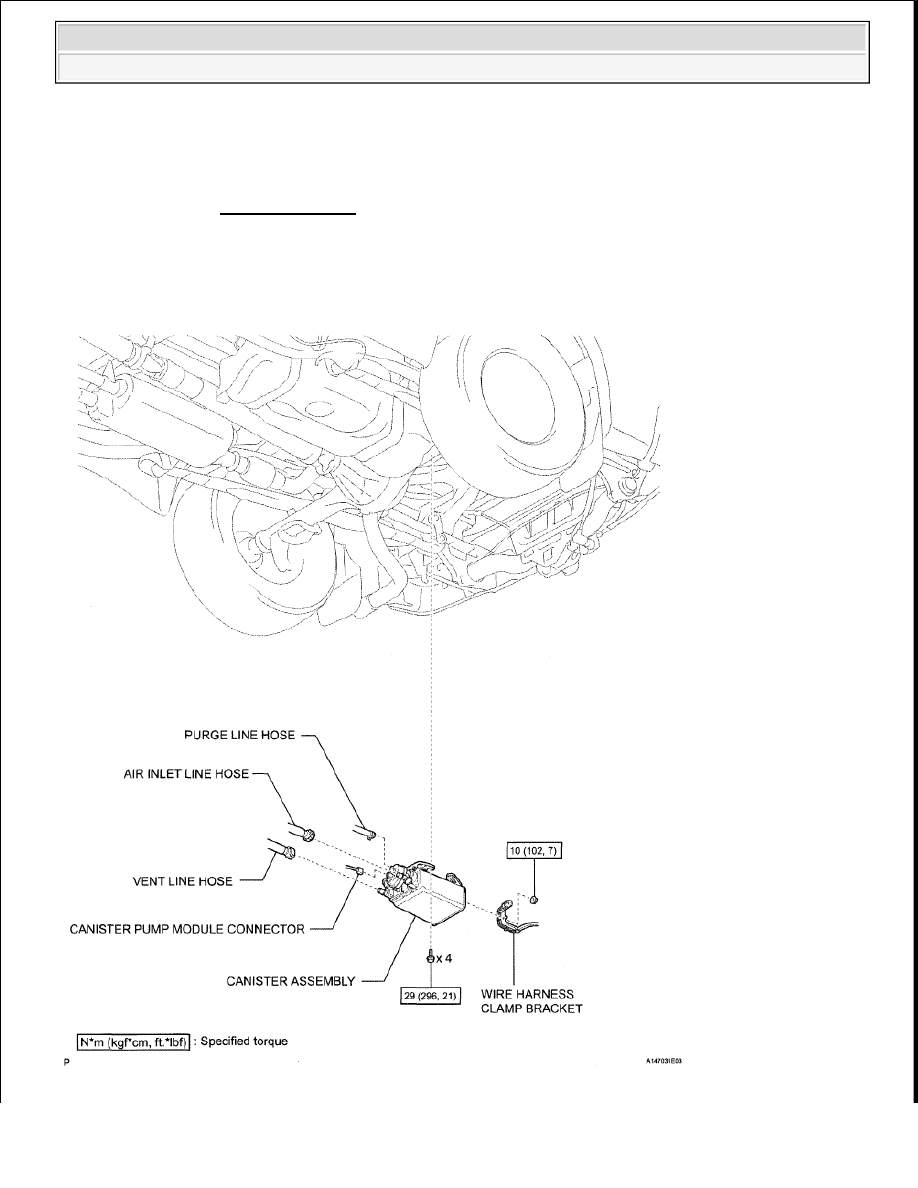

Fig. 85: Identifying Canister Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

REMOVE CANISTER ASSEMBLY

a

Remove the nut and disconnect the wire harness clamp bracket

Fig. 86: Identifying Wire Harness Clamp Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the connector

c

Disconnect the purge line hose

d

Disconnect the air inlet line hose

1

Push the hose firmly toward the canister side

2

Pinch the hose (portion A) as shown in the illustration
